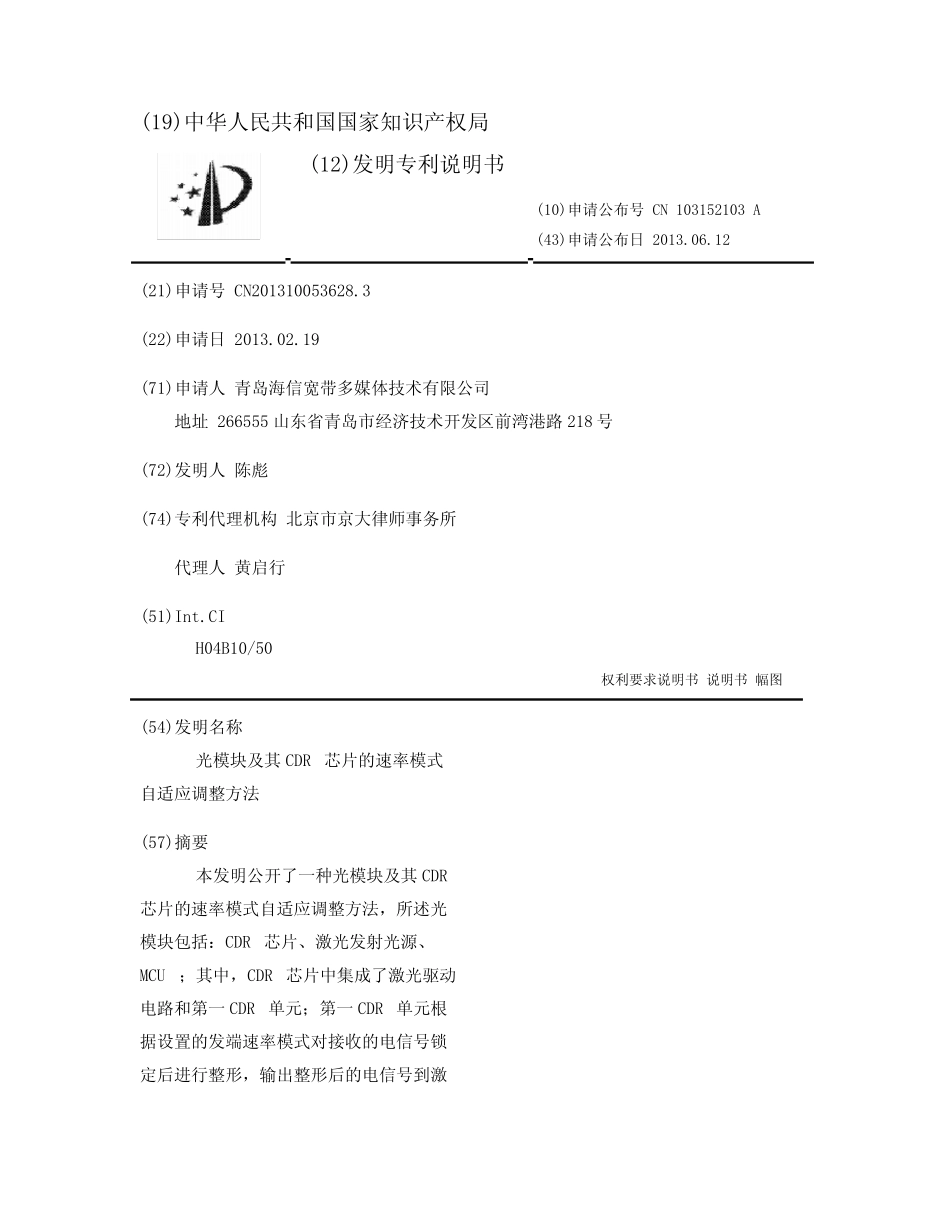

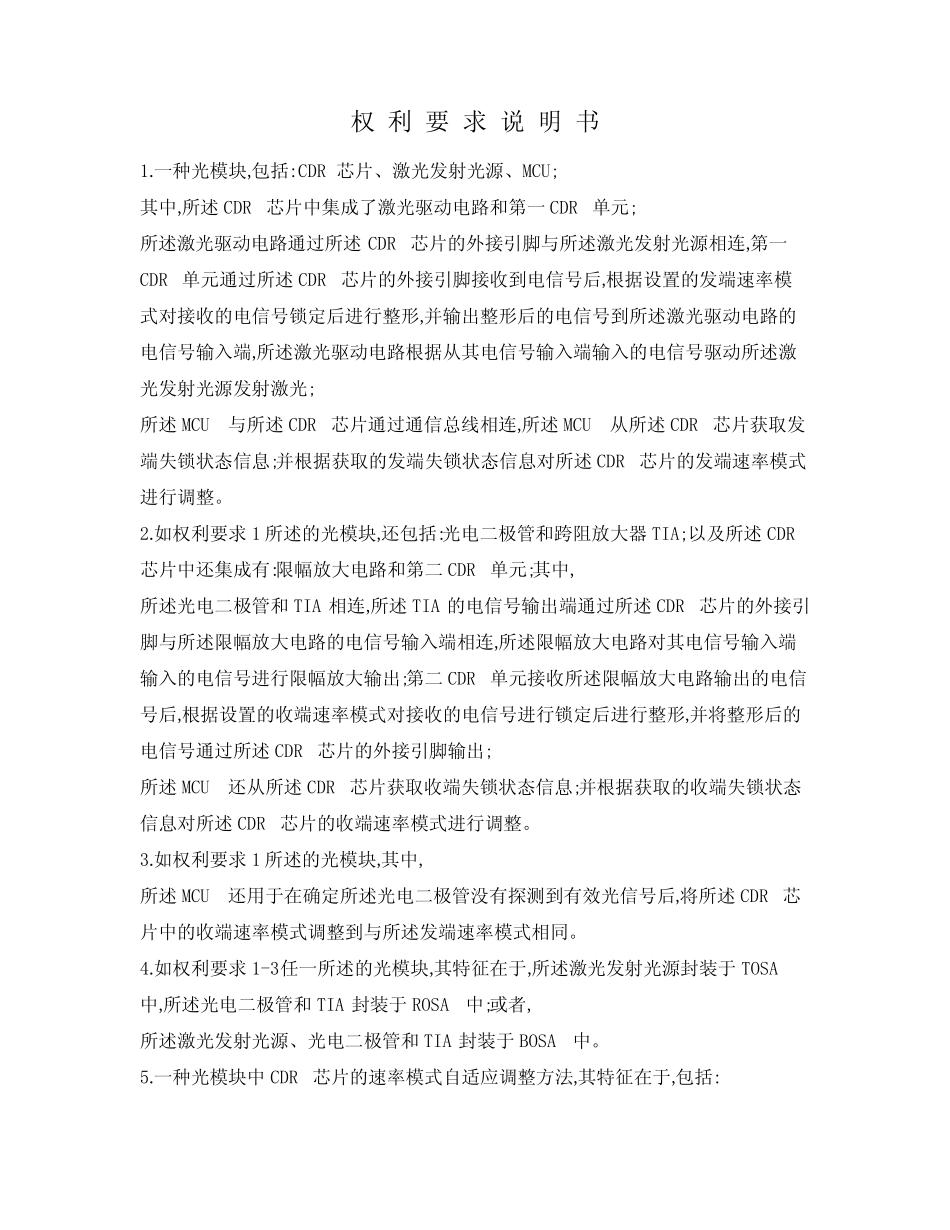

(19)中华人民共和国国家知识产权局(12)发明专利说明书(10)申请公布号CN103152103A(43)申请公布日2013.06.12(21)申请号CN201310053628.3(22)申请日2013.02.19(71)申请人青岛海信宽带多媒体技术有限公司地址266555山东省青岛市经济技术开发区前湾港路218号(72)发明人陈彪(74)专利代理机构北京市京大律师事务所代理人黄启行(51)Int.CIH04B10/50权利要求说明书说明书幅图(54)发明名称光模块及其CDR芯片的速率模式自适应调整方法(57)摘要本发明公开了一种光模块及其CDR芯片的速率模式自适应调整方法，所述光模块包括：CDR芯片、激光发射光源、MCU；其中，CDR芯片中集成了激光驱动电路和第一CDR单元；第一CDR单元根据设置的发端速率模式对接收的电信号锁定后进行整形，输出整形后的电信号到激光驱动电路驱动激光发射光源发射激光；MCU根据从CDR芯片获取发端失锁状态信息对CDR芯片的发端速率模式进行调整。由于通过光模块中的MCU获取CDR芯片中的失锁状态信息作为反馈信息，对CDR芯片中的速率模式进行自适应调整；从而CDR芯片可以根据当前信号速率，调整为适合锁定当前速率的信号的速率模式，以对更宽速率范围的信号进行整形、保证信号质量。法律状态法律状态公告日法律状态信息法律状态权利要求说明书1.一种光模块,包括:CDR芯片、激光发射光源、MCU;其中,所述CDR芯片中集成了激光驱动电路和第一CDR单元;所述激光驱动电路通过所述CDR芯片的外接引脚与所述激光发射光源相连,第一CDR单元通过所述CDR芯片的外接引脚接收到电信号后,根据设置的发端速率模式对接收的电信号锁定后进行整形,并输出整形后的电信号到所述激光驱动电路的电信号输入端,所述激光驱动电路根据从其电信号输入端输入的电信号驱动所述激光发射光源发射激光;所述MCU与所述CDR芯片通过通信总线相连,所述MCU从所述CDR芯片获取发端失锁状态信息;并根据获取的发端失锁状态信息对所述CDR芯片的发端速率模式进行调整。2.如权利要求1所述的光模块,还包括:光电二极管和跨阻放大器TIA;以及所述CDR芯片中还集成有:限幅放大电路和第二CDR单元;其中,所述光电二极管和TIA相连,所述TIA的电信号输出端通过所述CDR芯片的外接引脚与所述限幅放大电路的电信号输入端相连,所述限幅放大电路对其电信号输入端输入的电信号进行限幅放大输出;第二CDR单元接收所述限幅放大电路输出的电信号后,根据设置的收端速率模式对接收的电信号进行锁定后进行整形,并将整形后的电信号通过所述CDR芯片的外接引脚输出;所述MCU还从所述CDR芯片获取收端失锁状态信息;并根据获取的收端失锁状态信息对所述CDR芯片的收端速率模式进行调整。3.如权利要求1所述的光模块,其中,所述MCU还用于在确定所述光电二极管没有探测到有效光信号后,将所述CDR芯片中的收端速率模式调整到与所述发端速率模式相同。4.如权利要求1-3任一所述的光模块,其特征在于,所述激光发射光源封装于TOSA中,所述光电二极管和TIA封装于ROSA中;或者,所述激光发射光源、光电二极管和TIA封装于BOSA中。5.一种光模块中CDR芯片的速率模式自适应调整方法,其特征在于,包括:所述光模块中的MCU从所述光模块中的CDR芯片获取发端失锁状态信息;并根据获取的发端失锁状态信息对所述CDR芯片的发端速率模式进行调整;其中,所述光模块还包括:激光发射光源;所述CDR芯片中集成了激光驱动电路和第一CDR单元;所述激光驱动电路通过所述CDR芯片的外接引脚与所述激光发射光源相连,第一CDR单元通过所述CDR芯片的外接引脚接收到电信号后,根据设置的发端速率模式对接收的电信号锁定后进行整形,并输出整形后的电信号到所述激光驱动电路的电信号输入端,所述激光驱动电路根据从其电信号输入端输入的电信号驱动所述激光发射光源发射激光。6.如权利要求5所述的方法,其特征在于,所述根据获取的发端失锁状态信息对所述CDR芯片的发端速率模式进行调整,具体包括:所述MCU若判断出当前获取的发端失锁状态信息为失锁状态,而之前获取的发端失锁状态信息为锁定状态,则依据如下方法进行所述发端速率模式的调整:将所述发端速率模式从最高速率模式开始,依次向最低速率模式调整;在每次调整所述发端速率模式后,所述MCU从所述CDR芯片获取发端失锁状态信息;...
