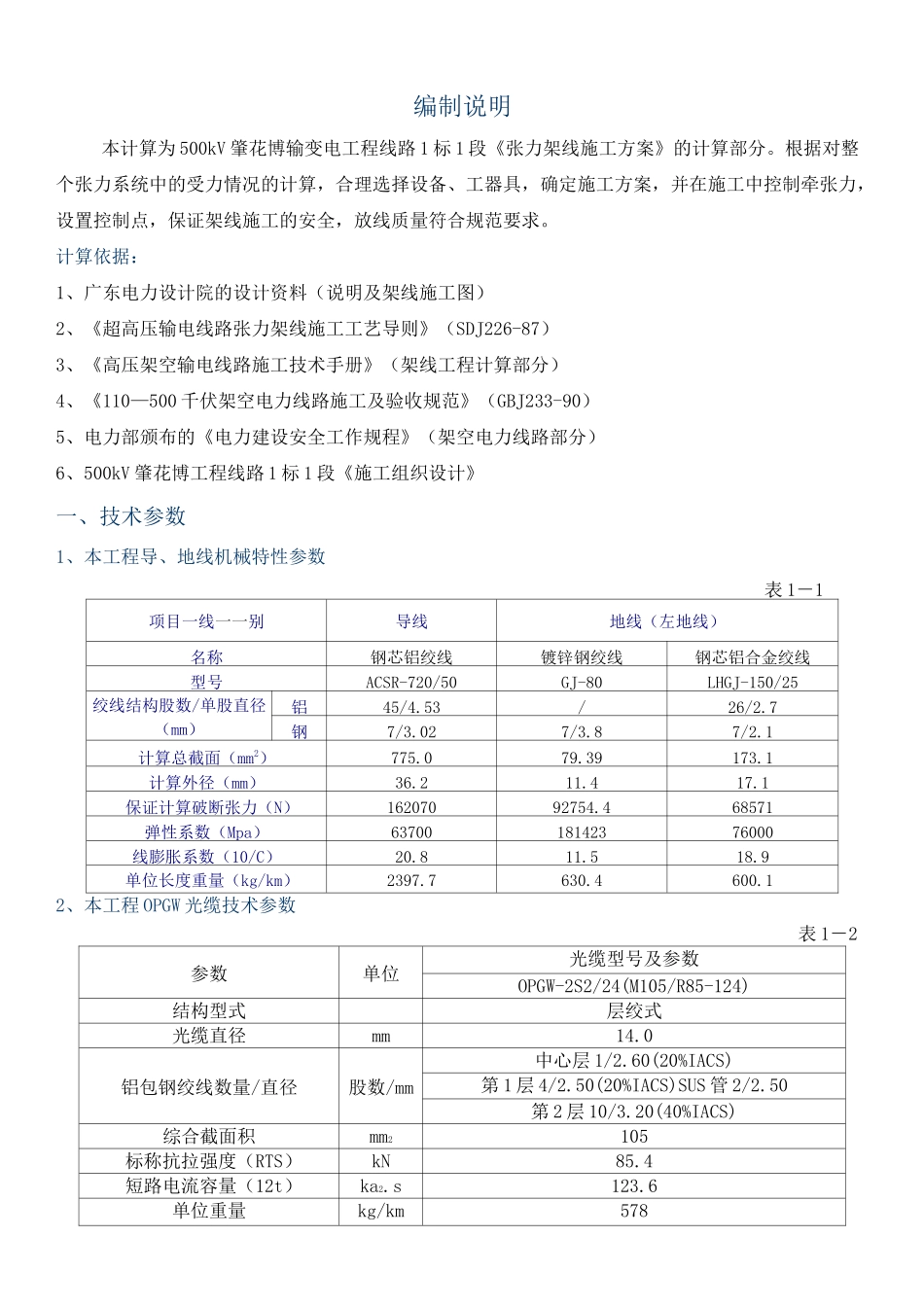

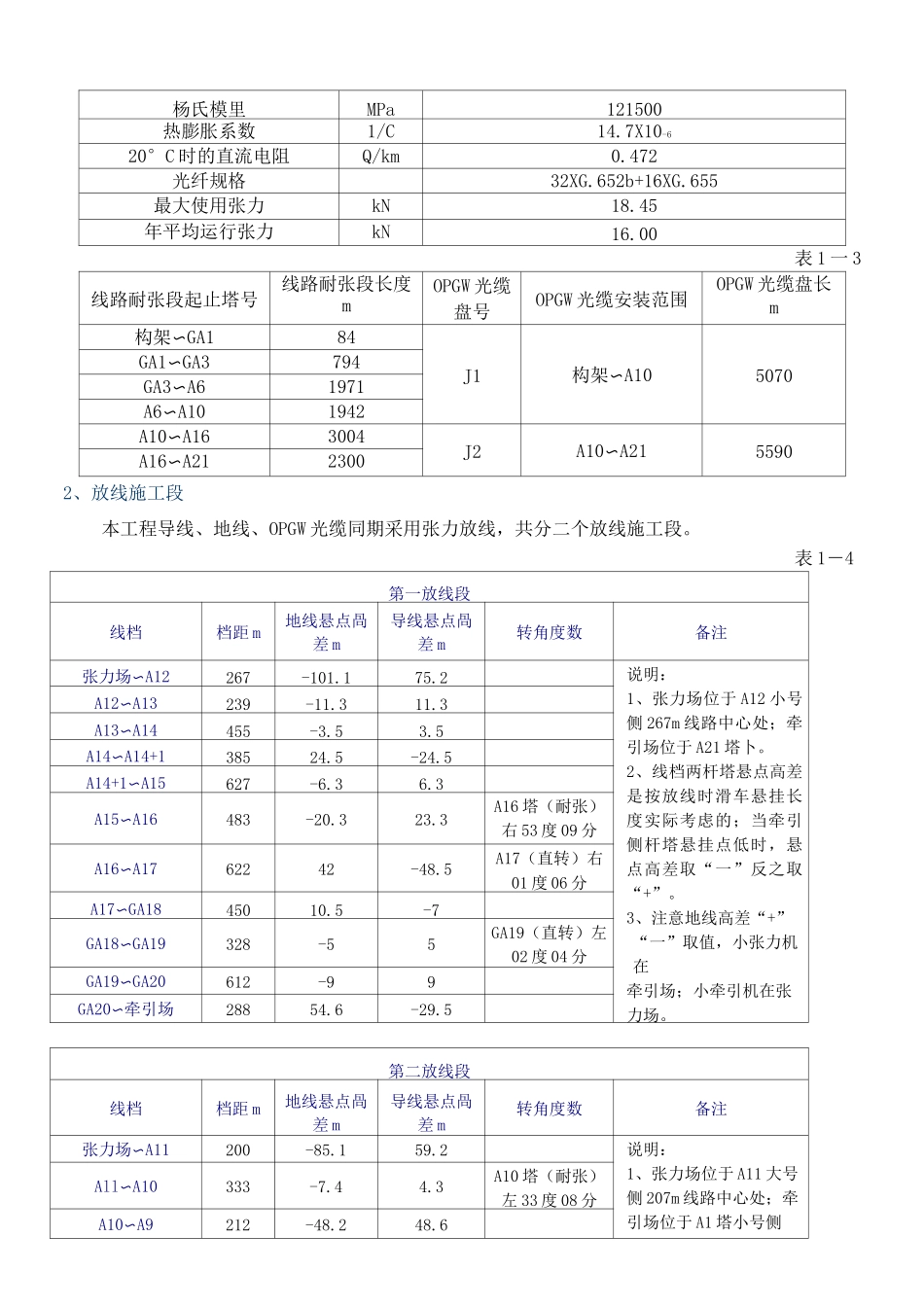

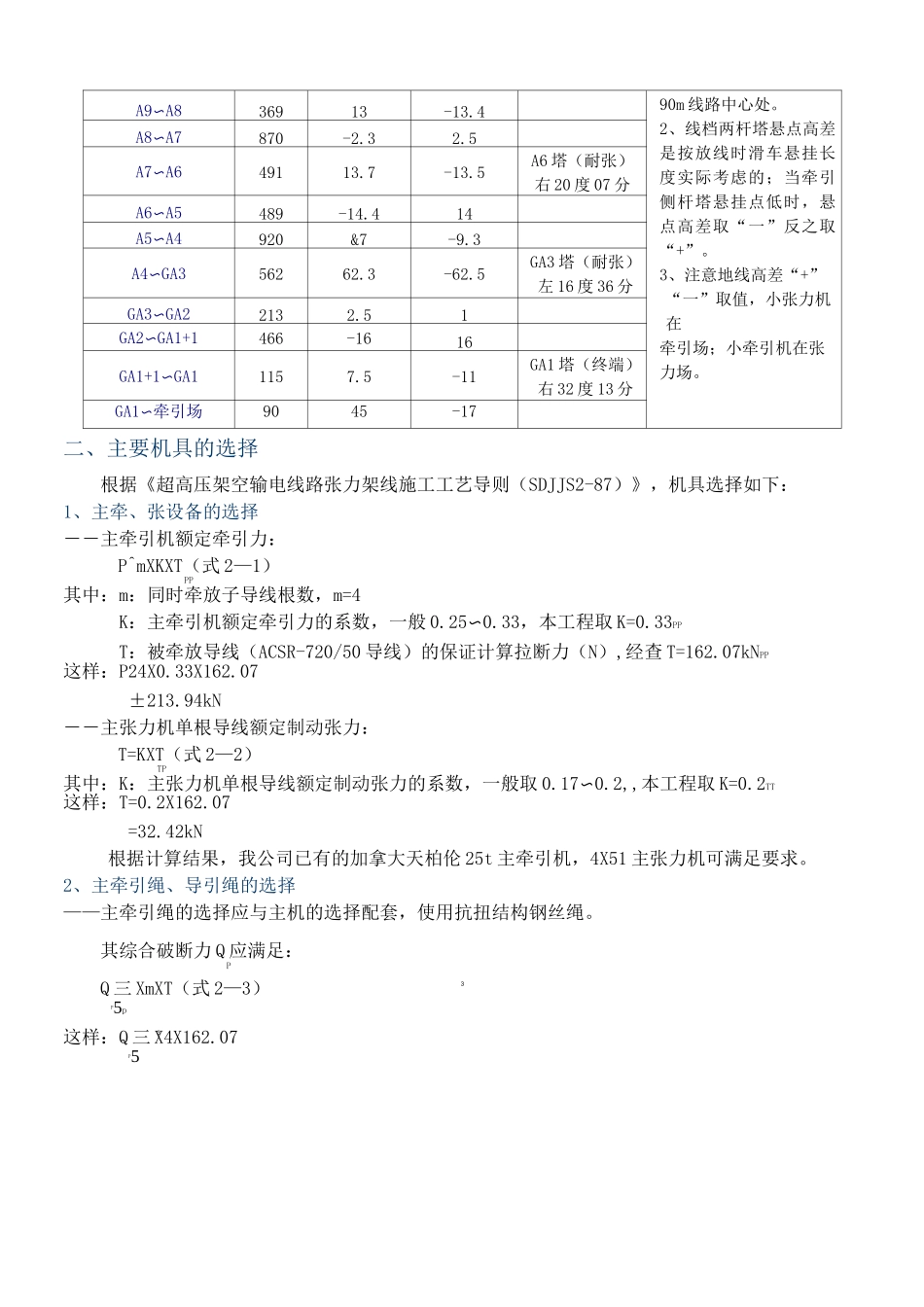

编制说明本计算为500kV肇花博输变电工程线路1标1段《张力架线施工方案》的计算部分。根据对整个张力系统中的受力情况的计算，合理选择设备、工器具，确定施工方案，并在施工中控制牵张力，设置控制点，保证架线施工的安全，放线质量符合规范要求。计算依据：1、广东电力设计院的设计资料（说明及架线施工图）2、《超高压输电线路张力架线施工工艺导则》（SDJ226-87）3、《高压架空输电线路施工技术手册》（架线工程计算部分）4、《110—500千伏架空电力线路施工及验收规范》（GBJ233-90）5、电力部颁布的《电力建设安全工作规程》（架空电力线路部分）6、500kV肇花博工程线路1标1段《施工组织设计》一、技术参数1、本工程导、地线机械特性参数表1－1项目一线一一别导线地线（左地线）名称钢芯铝绞线镀锌钢绞线钢芯铝合金绞线型号ACSR-720/50GJ-80LHGJ-150/25绞线结构股数/单股直径（mm）铝45/4.53/26/2.7钢7/3.027/3.87/2.1计算总截面（mm2）775.079.39173.1计算外径（mm）36.211.417.1保证计算破断张力（N）16207092754.468571弹性系数（Mpa）6370018142376000线膨胀系数（10/C）20.811.518.9单位长度重量（kg/km）2397.7630.4600.12、本工程OPGW光缆技术参数表1－2参数单位光缆型号及参数OPGW-2S2/24(M105/R85-124)结构型式层绞式光缆直径mm14.0铝包钢绞线数量/直径股数/mm中心层1/2.60(20%IACS)第1层4/2.50(20%IACS)SUS管2/2.50第2层10/3.20(40%IACS)综合截面积mm2105标称抗拉强度（RTS）kN85.4短路电流容量（12t）ka2.s123.6单位重量kg/km578杨氏模里MPa121500热膨胀系数1/C14.7X10-620°C时的直流电阻Q/km0.472光纤规格32XG.652b+16XG.655最大使用张力kN18.45年平均运行张力kN16.00表1一3线路耐张段起止塔号线路耐张段长度mOPGW光缆盘号OPGW光缆安装范围OPGW光缆盘长m构架〜GA184J1构架〜A105070GA1〜GA3794GA3〜A61971A6〜A101942A10〜A163004J2A10〜A215590A16〜A2123002、放线施工段本工程导线、地线、OPGW光缆同期采用张力放线，共分二个放线施工段。表1－4第一放线段线档档距m地线悬点咼差m导线悬点咼差m转角度数备注张力场〜A12267-101.175.2说明：1、张力场位于A12小号侧267m线路中心处；牵引场位于A21塔卜。2、线档两杆塔悬点高差是按放线时滑车悬挂长度实际考虑的；当牵引侧杆塔悬挂点低时，悬点高差取“一”反之取“+”。3、注意地线高差“+”“一”取值，小张力机在牵引场；小牵引机在张力场。A12〜A13239-11.311.3A13〜A14455-3.53.5A14〜A14+138524.5-24.5A14+1〜A15627-6.36.3A15〜A16483-20.323.3A16塔（耐张）右53度09分A16〜A1762242-48.5A17（直转）右01度06分A17〜GA1845010.5-7GA18〜GA19328-55GA19（直转）左02度04分GA19〜GA20612-99GA20〜牵引场28854.6-29.5第二放线段线档档距m地线悬点咼差m导线悬点咼差m转角度数备注张力场〜A11200-85.159.2说明：1、张力场位于A11大号侧207m线路中心处；牵引场位于A1塔小号侧All〜A10333-7.44.3A10塔（耐张）左33度08分A10〜A9212-48.248.6A9〜A836913-13.490m线路中心处。2、线档两杆塔悬点高差是按放线时滑车悬挂长度实际考虑的；当牵引侧杆塔悬挂点低时，悬点高差取“一”反之取“+”。3、注意地线高差“+”“一”取值，小张力机在牵引场；小牵引机在张力场。A8〜A7870-2.32.5A7〜A649113.7-13.5A6塔（耐张）右20度07分A6〜A5489-14.414A5〜A4920&7-9.3A4〜GA356262.3-62.5GA3塔（耐张）左16度36分GA3〜GA22132.51GA2〜GA1+1466-1616GA1+1〜GA11157.5-11GA1塔（终端）右32度13分GA1〜牵引场9045-17二、主要机具的选择根据《超高压架空输电线路张力架线施工工艺导则（SDJJS2-87）》，机具选择如下：1、主牵、张设备的选择――主牵引机额定牵引力：P^mXKXT（式2—1）PP其中：m：同时牵放子导线根数，m=4K：主牵引机额定牵引力的系数，一般0.25〜0.33，本工程取K=0.33PPT：被牵放导线（ACSR-720/50导线）的保证计算拉断力（N）,经查T=162.07kNPP这样：P24X0.33X162.07±213.94kN――主张力机单根导线额定制动张力：T=KXT（式2—2）TP其中：K：主张力机单根导线额定制动张力的系数，一般取0.17〜0.2,,本工程取K=0.2...
