给水管试压规范VIP免费

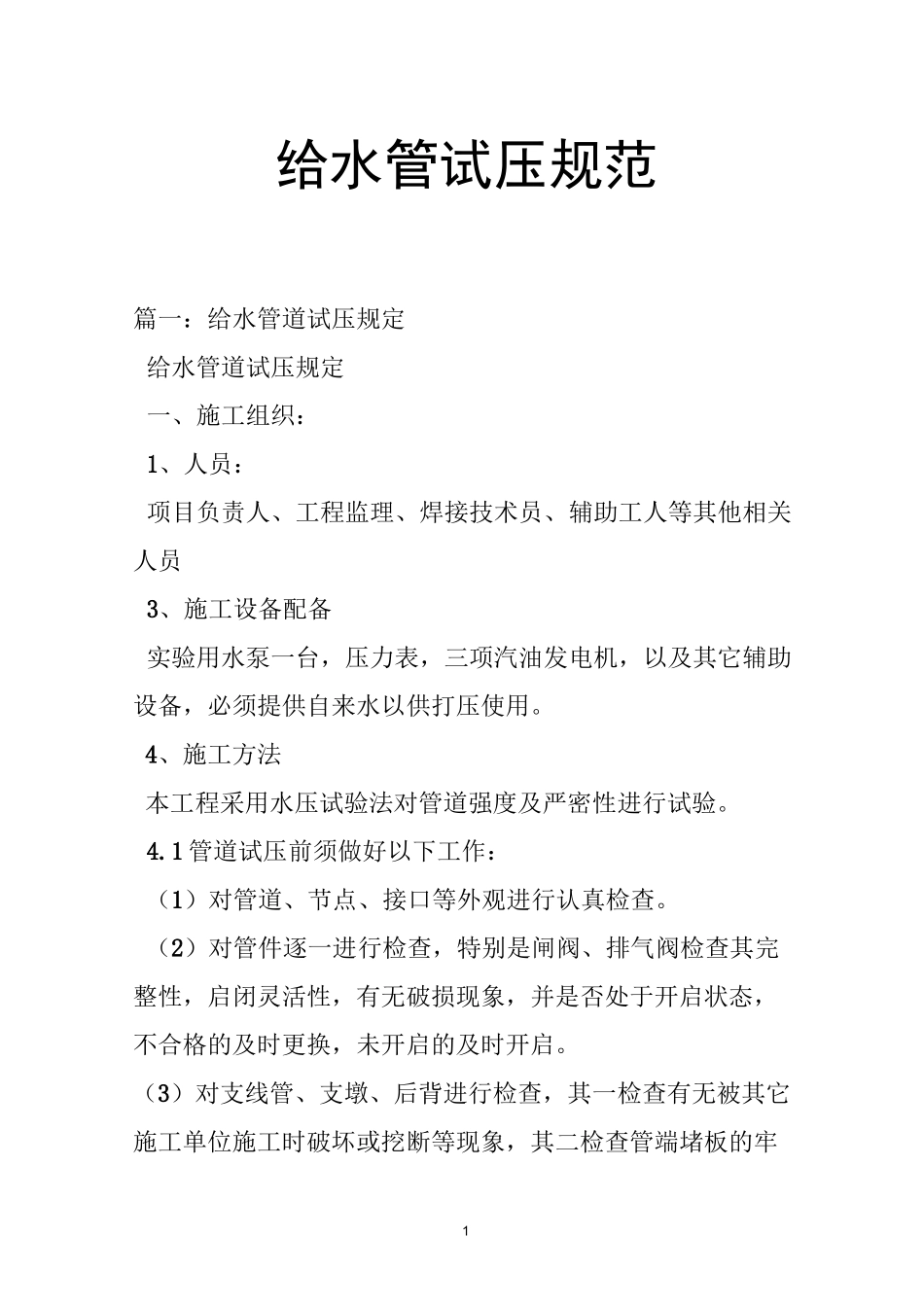

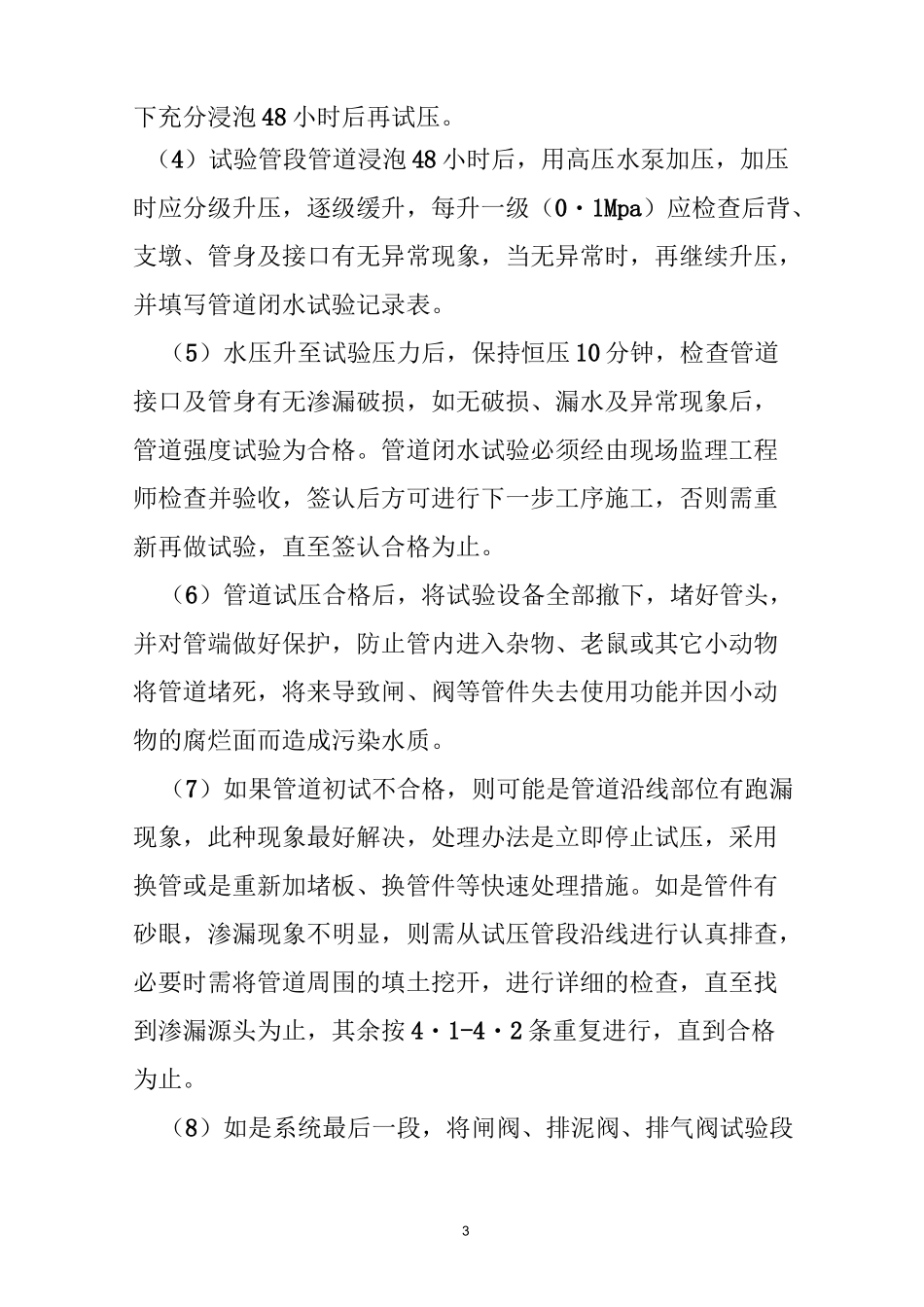

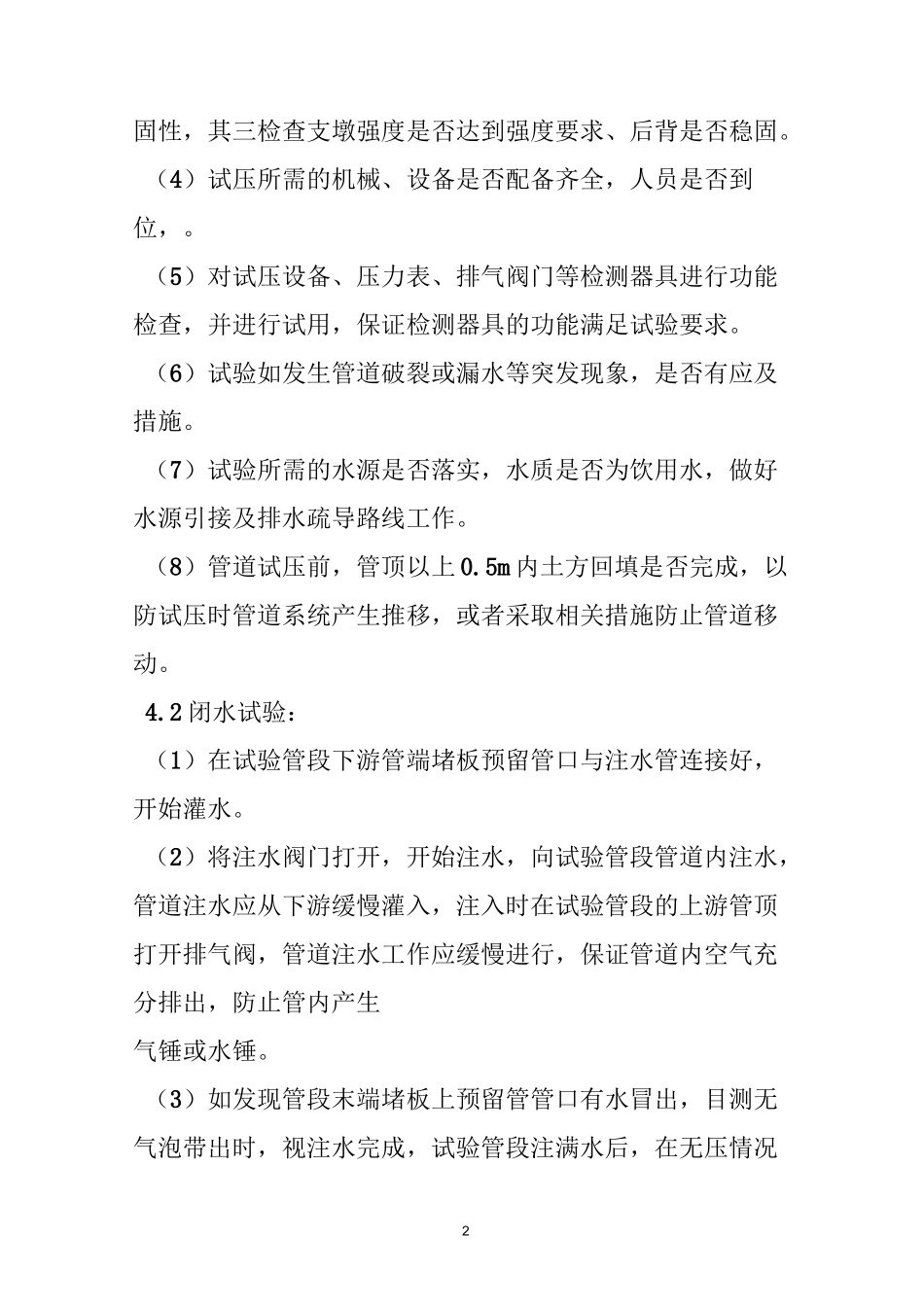

1给水管试压规范篇一：给水管道试压规定给水管道试压规定一、施工组织：1、人员：项目负责人、工程监理、焊接技术员、辅助工人等其他相关人员3、施工设备配备实验用水泵一台，压力表，三项汽油发电机，以及其它辅助设备，必须提供自来水以供打压使用。4、施工方法本工程采用水压试验法对管道强度及严密性进行试验。4.1管道试压前须做好以下工作：（1）对管道、节点、接口等外观进行认真检查。（2）对管件逐一进行检查，特别是闸阀、排气阀检查其完整性，启闭灵活性，有无破损现象，并是否处于开启状态，不合格的及时更换，未开启的及时开启。（3）对支线管、支墩、后背进行检查，其一检查有无被其它施工单位施工时破坏或挖断等现象，其二检查管端堵板的牢2固性，其三检查支墩强度是否达到强度要求、后背是否稳固。（4）试压所需的机械、设备是否配备齐全，人员是否到位，。（5）对试压设备、压力表、排气阀门等检测器具进行功能检查，并进行试用，保证检测器具的功能满足试验要求。（6）试验如发生管道破裂或漏水等突发现象，是否有应及措施。（7）试验所需的水源是否落实，水质是否为饮用水，做好水源引接及排水疏导路线工作。（8）管道试压前，管顶以上0.5m内土方回填是否完成，以防试压时管道系统产生推移，或者采取相关措施防止管道移动。4.2闭水试验：（1）在试验管段下游管端堵板预留管口与注水管连接好，开始灌水。（2）将注水阀门打开，开始注水，向试验管段管道内注水，管道注水应从下游缓慢灌入，注入时在试验管段的上游管顶打开排气阀，管道注水工作应缓慢进行，保证管道内空气充分排出，防止管内产生气锤或水锤。（3）如发现管段末端堵板上预留管管口有水冒出，目测无气泡带出时，视注水完成，试验管段注满水后，在无压情况3下充分浸泡48小时后再试压。（4）试验管段管道浸泡48小时后，用高压水泵加压，加压时应分级升压，逐级缓升，每升一级（0・1Mpa）应检查后背、支墩、管身及接口有无异常现象，当无异常时，再继续升压，并填写管道闭水试验记录表。（5）水压升至试验压力后，保持恒压10分钟，检查管道接口及管身有无渗漏破损，如无破损、漏水及异常现象后，管道强度试验为合格。管道闭水试验必须经由现场监理工程师检查并验收，签认后方可进行下一步工序施工，否则需重新再做试验，直至签认合格为止。（6）管道试压合格后，将试验设备全部撤下，堵好管头，并对管端做好保护，防止管内进入杂物、老鼠或其它小动物将管道堵死，将来导致闸、阀等管件失去使用功能并因小动物的腐烂面而造成污染水质。（7）如果管道初试不合格，则可能是管道沿线部位有跑漏现象，此种现象最好解决，处理办法是立即停止试压，采用换管或是重新加堵板、换管件等快速处理措施。如是管件有砂眼，渗漏现象不明显，则需从试压管段沿线进行认真排查，必要时需将管道周围的填土挖开，进行详细的检查，直至找到渗漏源头为止，其余按4・1-4・2条重复进行，直到合格为止。（8）如是系统最后一段，将闸阀、排泥阀、排气阀试验段4两头堵板及覆盖物移走或堵板撤下，用套袖与已试验段合格的管头相接即可。4.3冲洗消毒：给水管道水压试验合格后，竣工验收前需对各系统管道进行冲洗消毒。（1）管道冲洗消毒先主管，后支管。主管道一次进行，支线管因管头太多，如一次冲洗水压太小，故根据设计部位按顺序分段进行。主导方向是：a系统由南向北，bc系统由北向南。（2）集水坑设置：首先在试验管段末端设置集水坑，集水坑大小最小应能满足支线管内2倍水的体积，如现场不具备条件，则需要在附近设置泵站，将多余的水抽走。（3）冲洗时的水质必须是生活饮用水。（4）冲洗时应保证排水管路畅通安全。（5）冲洗时应避开用水高峰。（6）冲洗共分两次：第一次以流速不小于1.0m/s的冲洗水连续冲洗，直到出水口处浊度、色度与入水口处冲洗水浊度、色度相同为止。第二次采用含量20mg/l氯离子浓度的清洁水浸泡24h,再次冲洗，直至水质管理部门取样化验合格为止。5、安全施工措施（1）管道打压试验安全技术措施1）必须按规定配置操作人员，操作人员应经过相应技术培训。52）进入施工现场人员必须配戴安全帽，否则不允许进...
