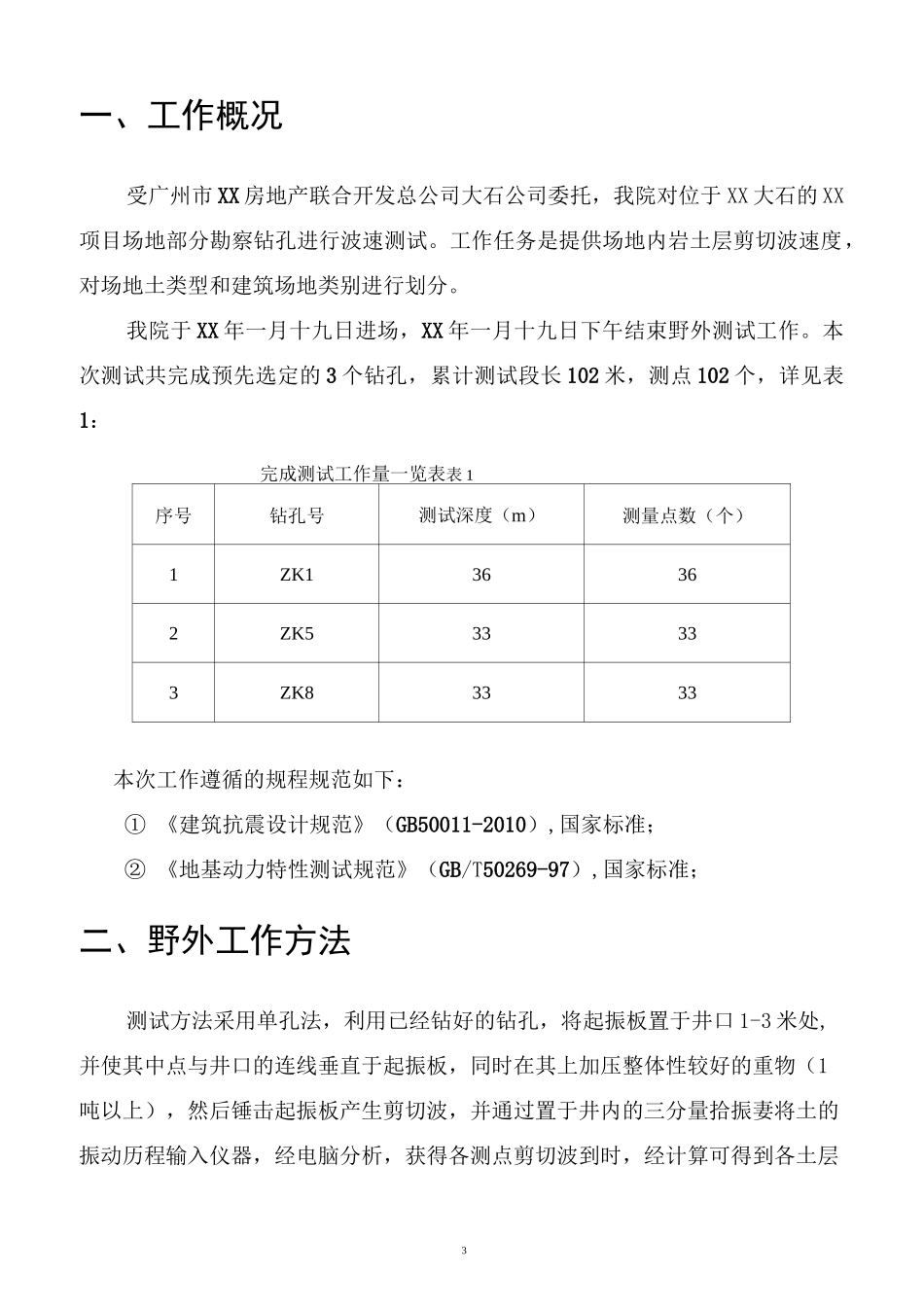

1剪切波波速测试报告2一、工作概况3二、野外工作方法3三、资料整理4四、成果结论6附图：1、ZK1钻孔剪切波成果图2、ZK5钻孔剪切波成果图3、ZK8钻孔剪切波成果图3一、工作概况受广州市XX房地产联合开发总公司大石公司委托，我院对位于XX大石的XX项目场地部分勘察钻孔进行波速测试。工作任务是提供场地内岩土层剪切波速度，对场地土类型和建筑场地类别进行划分。我院于XX年一月十九日进场，XX年一月十九日下午结束野外测试工作。本次测试共完成预先选定的3个钻孔，累计测试段长102米，测点102个，详见表1：完成测试工作量一览表表1序号钻孔号测试深度（m）测量点数（个）1ZK136362ZK533333ZK83333本次工作遵循的规程规范如下：①《建筑抗震设计规范》（GB50011-2010）,国家标准；②《地基动力特性测试规范》（GB/T50269-97）,国家标准；二、野外工作方法测试方法采用单孔法，利用已经钻好的钻孔，将起振板置于井口1-3米处,并使其中点与井口的连线垂直于起振板，同时在其上加压整体性较好的重物（1吨以上），然后锤击起振板产生剪切波，并通过置于井内的三分量拾振妻将土的振动历程输入仪器，经电脑分析，获得各测点剪切波到时，经计算可得到各土层打印4井中三分量传感二水平锤击触发传感激振浮点工程动测计算重的剪切波速。图1为其测试工作图。现场数据采集使用的仪器是中科院武汉岩土力学研究所智能仪器室生产的RSM—24FD浮点工程动测仪，采集的数据是由井中的三分量传感器，通过仪器记录三道波形，经与电脑通讯，将仪器中的数据传送到电脑中，处理后得到各土层的剪切波速，进而确定建筑的场地类别。钻孔图1剪切波测试工作图三、资料整理对野外采集的数据回放并判读S波的初至t,计算出波VS=AH/AtS，根据sSS钻孔地质资料和波速值，从《SW分析软件》中导出该钻孔剪切波成果图。同时导出该钻孔剪切波速测试结果数据表。依据国标《建筑抗震设计规范》(GB50011-2010)中规定，应根据土层等效5剪切波速和场地覆盖层厚度划分场地土类型和建筑场地类别（见表2）。其中土层等效剪切波速按下式计算：v=d/1se0t=X（d/v）isii=1式中：Vse土层等效剪切波速（m/s）；d计算深度（m）,取覆盖层厚度和20m两者的较小值;0t——剪切波在地面至计算深度之间的传播时间；d计算深度范围内第i土层的厚度（m）；iv计算深度范围内第i土层的剪切波速（m/s）；sin计算深度范围内土层的分层数。各类建筑场地的覆盖层厚度表2岩石的剪切波速或土的等效剪切波速（m/s）场地类另1」I0I1IIIIIIVV>800S0800MV>500S0500$Vse>250V5$5250$Vse>150V33〜50>50VseG50V33〜1515〜80>80ZK1钻孔波速测试结果表3-6工程名称：XX项目测试日期：XX测试单位：XX测试人员：XX钻孔编号：ZK1测试仪器：RSM-SW单孔波速测试一结果数据表序号土层名称层底深度(m)层厚(m)Vs(m/s)1素填土1.801.80112.842粉砂10.508.70127.413粉质黏土13.402.90187.664全风化粉砂岩15.602.20370.925强风化粉砂岩32.0016.40460.666中风化粉砂岩36.004.00758.90ZK5钻孔波速测试结果表3-2工程名称：XX项目测试日期：XX测试单位：XX测试人员：XX钻孔编号：ZK5测试仪器：RSM-SW单孔波速测试一结果数据表序号土层名称层底深度(m)层厚(m)Vs(m/s)1素填土1.801.80126.792粉砂15.0013.20135.753全风化粉砂岩17.002.00364.994强风化粉砂岩29.2012.20473.645中风化粉砂岩33.003.80799.91ZK8钻孔波速测试结果工程名称：XX项目测试日期：XX测试单位：XX测试人员：XX钻孔编号：ZK8测试仪器：RSM-SW单孔波速测试一结果数据表序号土层名称层底深度(m)层厚(m)Vs(m/s)1素填土3.003.00108.962粉砂11.908.90132.543粉质黏土14.802.90191.944强风化粉砂岩29.5014.70452.675中风化粉砂岩33.003.50788.85四、成果结论根据国标《建筑抗震设计规范》(GB50011-2010)中土层等效剪切波速计算方法，算出XX项目勘察场地等效剪切波速分别是：ZK1为174m/s,ZK5为162m/s,ZK8为165m/s。从而判断XX项目勘察场地土类型为中软土，建筑场7地类别为II。具体见下表4：场地钻孔波速测试结果汇总表4钻孔号覆盖层厚度(m)等效剪切波速Vse(m/s)场地土类型建筑场地类别ZK132.0174中软土IIZK529.2162中软土IIZK829.516...
