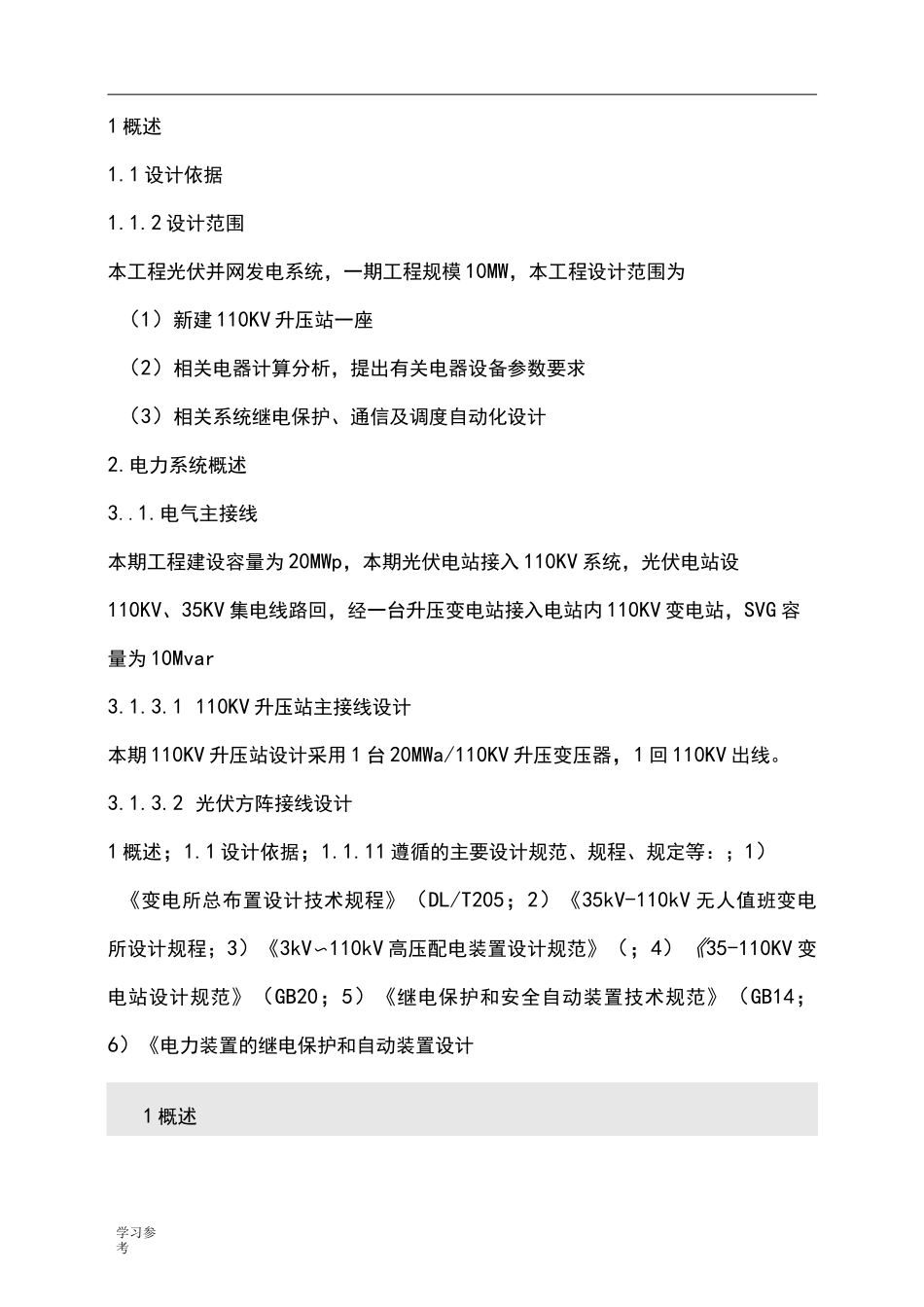

学习参考1概述1.1设计依据1.1.2设计范围本工程光伏并网发电系统，一期工程规模10MW，本工程设计范围为（1）新建110KV升压站一座（2）相关电器计算分析，提出有关电器设备参数要求（3）相关系统继电保护、通信及调度自动化设计2.电力系统概述3..1.电气主接线本期工程建设容量为20MWp，本期光伏电站接入110KV系统，光伏电站设110KV、35KV集电线路回，经一台升压变电站接入电站内110KV变电站，SVG容量为10Mvar3.1.3.1110KV升压站主接线设计本期110KV升压站设计采用1台20MWa/110KV升压变压器，1回110KV出线。3.1.3.2光伏方阵接线设计1概述；1.1设计依据；1.1.11遵循的主要设计规范、规程、规定等：；1）《变电所总布置设计技术规程》（DL/T205；2）《35kV-110kV无人值班变电所设计规程；3）《3kV〜110kV高压配电装置设计规范》（；4）《35-110KV变电站设计规范》（GB20；5）《继电保护和安全自动装置技术规范》（GB14；6）《电力装置的继电保护和自动装置设计1概述学习参考1.1设计依据学习参考1.1.11遵循的主要设计规范、规程、规定等:1《变电所总布置设计技术规程》(DL/T2056-1996)；2《35kV-110kV无人值班变电所设计规程》(DL/T5103-1999)；3《3kV〜110kV高压配电装置设计规范》(GB20060-92)；4《35-110KV变电站设计规范》(GB20059-5《继电保护和安全自动装置技术规范》(GB14285-93)；6《电力装置的继电保护和自动装置设计规范》(GB20062-92)；《交流电气装置过电压保护和绝缘配合》；8《微机线路保护装置通用技术规程》(GB/T15145-94)；9《电测量仪表装置设计规程》(DJ9-10)其它相关的国家规程、规范及法律法规。1.2设计范围本工程光伏并网发电系统，一期工程建设规模20MW,本工程设计范围为(1)新建110kV升压站一座;(2)相关电气计算分析，提出有关电气设备参数要求;(3)相关系统继电保护、通信及调度自动化设计;2.电力系统概述3.1.3电气主接线本期工程建设容量为20MWp,本期光伏电站接入110kV系统，光伏电站设110kV、35kV电压等级配电装置，本期110kV接入为单母线接线，出线2回，35kV为单母线，35kV集电线路6回，经一台升压变电站接入电站内110kV变电站，SVG容性容量为10Mvar。3.1.3.1110kV升压站主接线设计本期110kV升压站设计采用1台20MVA/110kV升压变压器，1回110kV出线。3.1.3.2光伏方阵接线设计根据太阳能电池方阵设计，本电站采用一个1000kW方阵与2台200kW并网逆学习参考变器组合，全站共计组成20个电池方阵与逆变器组合单元。拟定电气主接线方案如下：（1）逆变器与35kV升压变压器的组合方式本电站采用2台逆变器与一台35kV升压变压器（36.75/0.27/0.27kV）组合方式。（2）35kV升压变压器的组合与系统接线为了简化接线，节省回路数，现将35kV升压变压器每10台高压侧并联为1个联合单元，共计组合为5个35kV升压变联合单元，35kV母线采用单母线接线。3.1.4站用电接线站用电源采用双电源，一路引自升压站附近10kV电网线路，另一路由站内35kV母线经降压变压器降压到400V供电，两路电源互为备用。本工程升压站经计算设置2台站用变压器，其中1台引自站内35kV母线，变压器采用SC10-220/35、35±2X2.5%/0.4kV；另1台是引外接电源，由附近10kV线路引接，变压器采用SC10-220/10、220kVA、10±2X2.5%/0.4kV,站外引接的10kV电源做为主供电源。升压站2台站用变压器一台运行另一台热备用，380/220V站用电系统采用单母线接线即可满足要求。3.1.5短路电流计算及主要电气设备选择3.1.5.1短路电流计算学习参考本升压站各电压等级短路电流水平如下：110kV母线31.5kA,35kV母线31.5kA。3.1.5.2主要电气设备选择本项目场地污秽等级为丨丨丨级，户外电气设备按爬电比距不小于2.5cm/kV选型。(1)110kV升压变压器型式：三相油浸式双绕组风冷升压变压器额定容量：20000kVA额定电压：1158X1.25%/35kV额定频率：20HZ短路阻抗：10.5%调压方式：有载调压联接组标号：Yn,d11中性点接地方式：直接接地主变中性点接地方式为直接接地，绝缘水平为分级绝缘，每台主变中性点设置一台HY1.5W-72/186避雷器和一台GW13-72.5W,630A型隔离开关。(2)35kV箱式变压器型式：35kV额定容量：1100kVA额定电压：短路阻抗：Uk=6.5%调压...
