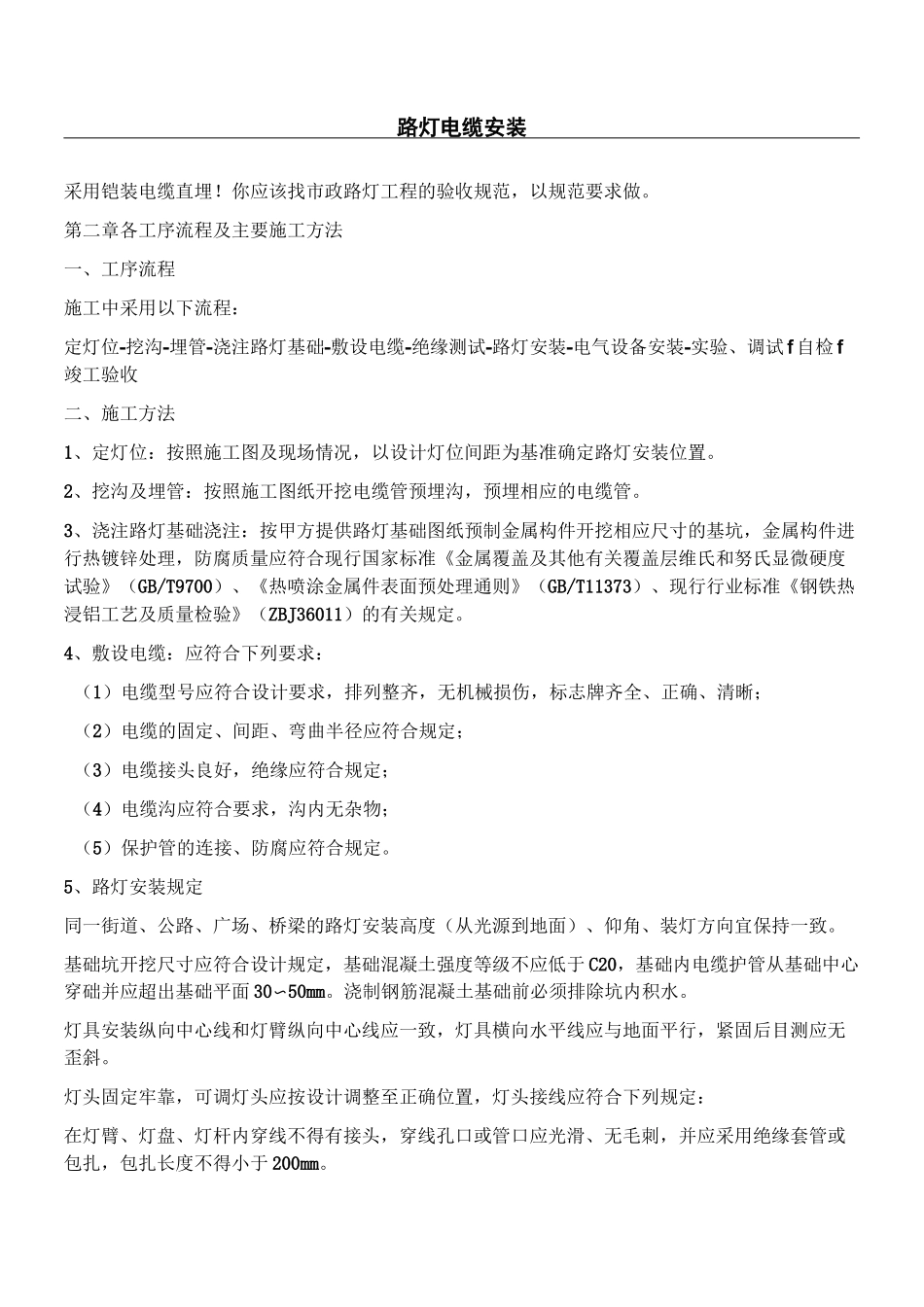

路灯电缆安装采用铠装电缆直埋！你应该找市政路灯工程的验收规范，以规范要求做。第二章各工序流程及主要施工方法一、工序流程施工中采用以下流程：定灯位-挖沟-埋管-浇注路灯基础-敷设电缆-绝缘测试-路灯安装-电气设备安装-实验、调试f自检f竣工验收二、施工方法1、定灯位：按照施工图及现场情况，以设计灯位间距为基准确定路灯安装位置。2、挖沟及埋管：按照施工图纸开挖电缆管预埋沟，预埋相应的电缆管。3、浇注路灯基础浇注：按甲方提供路灯基础图纸预制金属构件开挖相应尺寸的基坑，金属构件进行热镀锌处理，防腐质量应符合现行国家标准《金属覆盖及其他有关覆盖层维氏和努氏显微硬度试验》（GB/T9700）、《热喷涂金属件表面预处理通则》（GB/T11373）、现行行业标准《钢铁热浸铝工艺及质量检验》（ZBJ36011）的有关规定。4、敷设电缆：应符合下列要求：（1）电缆型号应符合设计要求，排列整齐，无机械损伤，标志牌齐全、正确、清晰；（2）电缆的固定、间距、弯曲半径应符合规定；（3）电缆接头良好，绝缘应符合规定；（4）电缆沟应符合要求，沟内无杂物；（5）保护管的连接、防腐应符合规定。5、路灯安装规定同一街道、公路、广场、桥梁的路灯安装高度（从光源到地面）、仰角、装灯方向宜保持一致。基础坑开挖尺寸应符合设计规定，基础混凝土强度等级不应低于C20，基础内电缆护管从基础中心穿础并应超出基础平面30〜50mm。浇制钢筋混凝土基础前必须排除坑内积水。灯具安装纵向中心线和灯臂纵向中心线应一致，灯具横向水平线应与地面平行，紧固后目测应无歪斜。灯头固定牢靠，可调灯头应按设计调整至正确位置，灯头接线应符合下列规定：在灯臂、灯盘、灯杆内穿线不得有接头，穿线孔口或管口应光滑、无毛刺，并应采用绝缘套管或包扎，包扎长度不得小于200mm。精心整理路灯安装使用的灯杆、灯臂、抱箍、螺栓、压板等金饷构件应进行热镀锌处理，防腐质量应符合现行国家标准《金属覆盖及其他有关覆盖层维氏和努氏显微硬度试验》（GB/T9700）、《热喷涂金属件表面预处理通则》（GB/T11373）、现行行业标准《钢铁热浸铝工艺及质量检验》（ZBJ36011）的有关规定。各种螺母紧固，宜加垫片和弹簧垫。紧固后螺出螺母不得少于两个螺距。三、设备安装（路灯控制箱安装）材料到场后经开箱检验，经业主同意后方可进行安装使用；动触头与静触头的中心线应一致，触头应接触紧密；二次回路辅助开关的切换接点应动作准确，接触可靠；箱内照明应齐全。配电柜（箱、盘）的漆层（镀层）应完整无损伤。固定电器的支架应刷漆。机械闭锁、电气闭锁动作应准确、可靠。第三章电缆终端头的制作安装一、材料要求1、电缆终端头套、塑料帯、接线鼻子、镀锌螺丝、电力复合脂、电缆卡子、电缆标牌、10mm2多股铜线等材料必须符合设计要求，并具备产品出厂合格证。2、塑料帯应分黄、绿、红、淡兰四色，各种螺丝等镀锌件应镀锌良好。3、地线采用裸铜软线，截面不小于10mm2,表面应清洁，无断股现象。二、主要机具1、制作和安装机具：压线钳、钢锯、扳手、钢锉。2、测试工具：钢卷尺、摇表、万用表、试铃。三、施工条件1、电气设备安装完毕，室内空气干燥。2、电缆敷设并整理完毕，核对无误。3、电缆支架及电缆终端头固定支架安装齐全。4、现场具有足够照度的照明和较宽敞的操作场地。四、操作工艺1、工艺流程：测试电缆绝缘-剥电缆铠甲，打卡子-焊接地线-包缠电缆、套电缆终端头套-压电缆芯线接线鼻子，与设备连接精心整理2、遥测电缆绝缘：1）选用500V摇表，对电缆进行遥测，绝缘电阻应在10MQ以上。2）电缆遥测完毕后，应将芯线分别对地放电。3、剥电缆铠甲，打卡子：1）根据电缆与设备联接的具体尺寸，量电缆并做好标记。锯掉多余电缆，根据电缆头套型号尺寸要求，剥除外护套。电缆头套型号尺寸参见表：2）将地线的焊接部位用钢锉处理，已备焊接。3）在打钢帯卡子的同时，将10mm2多股铜线排列整齐后卡在卡子里。4）利用电缆本身钢帯宽的1/2做卡子，采用咬口的方法将卡子打牢，必须打两道，防止钢帯松开，两道卡子的间距为15mm。5）剥电缆铠甲：用钢锯在第一道卡子向上3〜5mm处，锯一环形深痕，深度为钢帯厚度的2/...
