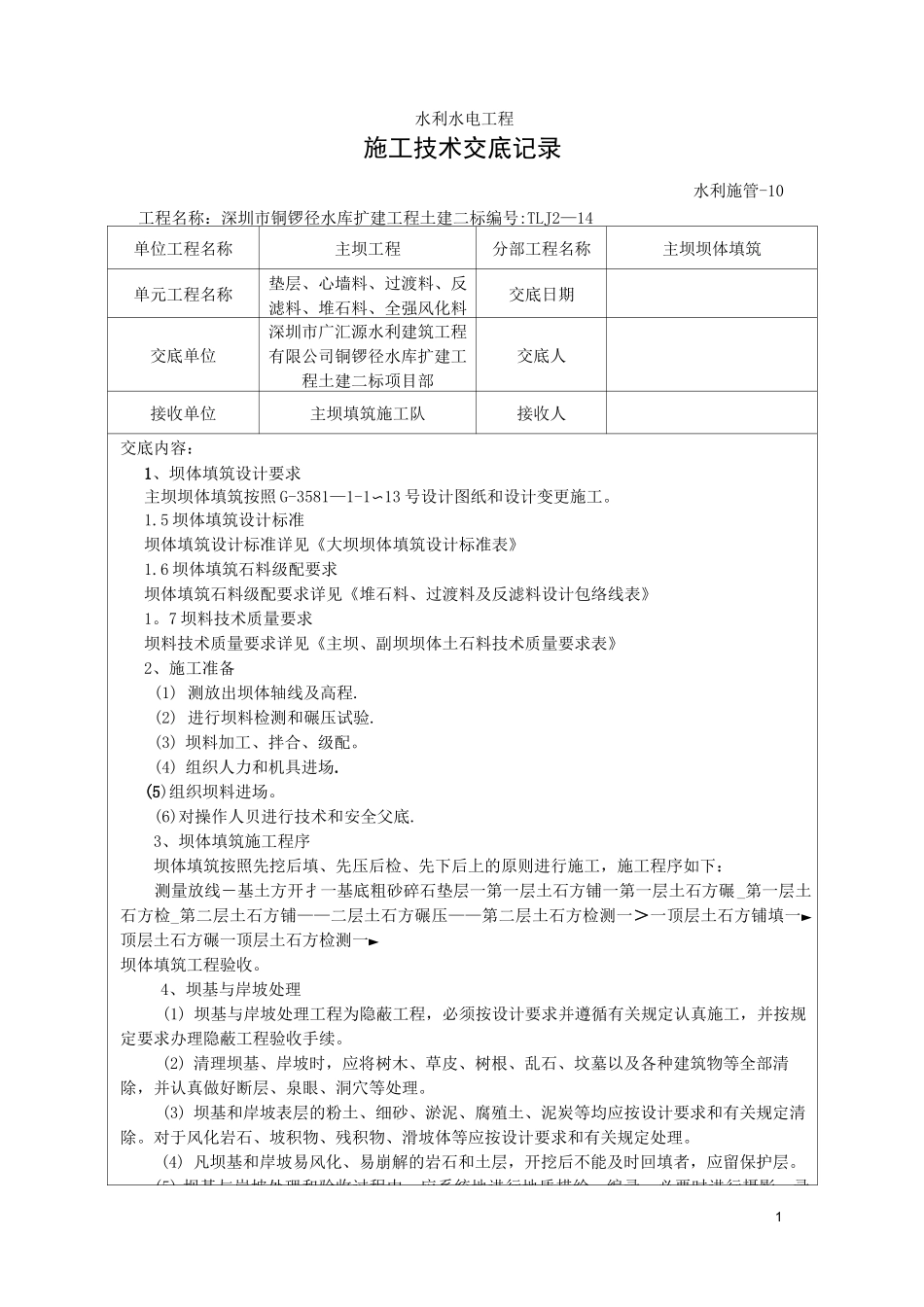

1水利水电工程施工技术交底记录水利施管-10工程名称：深圳市铜锣径水库扩建工程土建二标编号:TLJ2—14单位工程名称主坝工程分部工程名称主坝坝体填筑单元工程名称垫层、心墙料、过渡料、反滤料、堆石料、全强风化料交底日期交底单位深圳市广汇源水利建筑工程有限公司铜锣径水库扩建工程土建二标项目部交底人接收单位主坝填筑施工队接收人交底内容：1、坝体填筑设计要求主坝坝体填筑按照G-3581—1-1〜13号设计图纸和设计变更施工。1.5坝体填筑设计标准坝体填筑设计标准详见《大坝坝体填筑设计标准表》1.6坝体填筑石料级配要求坝体填筑石料级配要求详见《堆石料、过渡料及反滤料设计包络线表》1。7坝料技术质量要求坝料技术质量要求详见《主坝、副坝坝体土石料技术质量要求表》2、施工准备(1)测放出坝体轴线及高程.(2)进行坝料检测和碾压试验.(3)坝料加工、拌合、级配。(4)组织人力和机具进场.(5)组织坝料进场。(6)对操作人贝进行技术和安全父底.3、坝体填筑施工程序坝体填筑按照先挖后填、先压后检、先下后上的原则进行施工，施工程序如下：测量放线―基土方开扌一基底粗砂碎石垫层一第一层土石方铺一第一层土石方碾_第一层土石方检_第二层土石方铺——二层土石方碾压——第二层土石方检测一＞一顶层土石方铺填一►顶层土石方碾一顶层土石方检测一►坝体填筑工程验收。4、坝基与岸坡处理(1)坝基与岸坡处理工程为隐蔽工程，必须按设计要求并遵循有关规定认真施工，并按规定要求办理隐蔽工程验收手续。(2)清理坝基、岸坡时，应将树木、草皮、树根、乱石、坟墓以及各种建筑物等全部清除，并认真做好断层、泉眼、洞穴等处理。(3)坝基和岸坡表层的粉土、细砂、淤泥、腐殖土、泥炭等均应按设计要求和有关规定清除。对于风化岩石、坡积物、残积物、滑坡体等应按设计要求和有关规定处理。(4)凡坝基和岸坡易风化、易崩解的岩石和土层，开挖后不能及时回填者，应留保护层。(5)坝基与岸坡处理和验收过程中，应系统地进行地质描绘、编录，必要时进行摄影、录2取样、试验。（6）坝基和岸坡处理过程中，如发现新的地质问题或检验结果与勘探有较大出入时，应报监理工程师组织处理。（7）设置在岩石地基上的防渗体、反滤和均质坝体与岩石岸坡接合，必须采用斜面联接，不得有台阶、急剧变坡，更不得有反坡。岩石岸坡开挖清理后的坡度，应符合设计要求•对于局部凹坑、反坡以及不平顺岩面，可用混凝土填平补齐，使其达到设计坡度。（8）防渗体如与基岩直接结合时，岩石上的裂隙水、泉眼渗水均应处理。填土必须在无水岩面进行，严禁水下填土。（9）插入防渗体内的现浇混凝土防渗墙，必须结合良好，混凝土墙体的缺陷必须处理。5、坝体填筑施工5.1一般规定（1）坝体填筑必须在坝基处理及隐蔽工程验收合格后才能进行（强制性条文）。（2）筑坝材料的种类、石料品质、级配、含水率、含泥量、超径与软弱颗粒及其相应填筑部位、压实标准、质检取样结果均应符合设计要求和规范规定。（3）坝体各部位的填筑必须按设计断面进行，应保证防渗体和反滤层的有效设计厚度•建基面凹凸不平时，防渗体应从低处开始填筑。（4）心墙防渗体填筑时，应在逐层取样检查合格后，方可继续铺填。反滤料、坝壳砂砾料和堆石料的填筑，应逐层检查坝料质量、铺料厚度、洒水量，严格控制碾压参数，经检查合格后，方可继续填筑。（5）心墙应同上下游反滤料及部分坝壳平起填筑,按顺序铺填各种坝料（强制性条文）。（6）填筑过程中，应保证观测仪器埋设与监测工作的正常进行，采取有效措施，保护埋设仪器和测量标志完好无损。（7）振动碾采用22吨振动压路机，振动频率20Hz~30Hz,行驶速度不应超过4km/h,并应定期检查振动碾的工作性能。（8）坝体填筑面应布置有效的洒水系统，供水量应满足施工要求。防渗土料宜用洒水车喷雾洒水。（9）各类坝料填筑的铺料厚度、碾压遍数、振动碾的重量及行使速度、石料级配、加水量等均应按照碾压试验确定的施工参数进行施工。（10）必须严格控制压实参数。压实机具的类型、规格等应符合施工规定•压实合格后始准铺筑上层新料（强制性条文）。（11）坝面施工应统一管理、合理安排、分段流水作业，使填筑面层...
