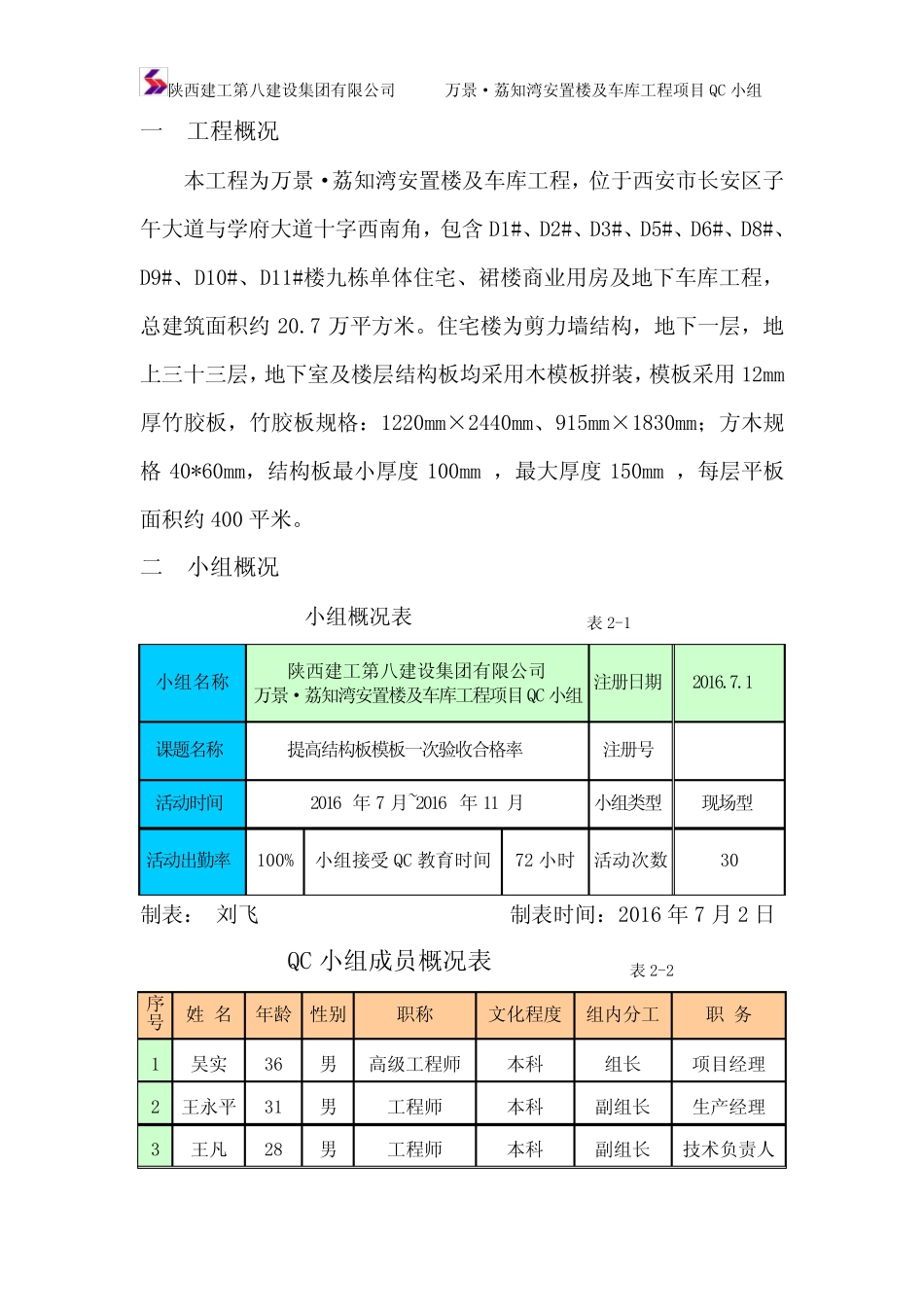

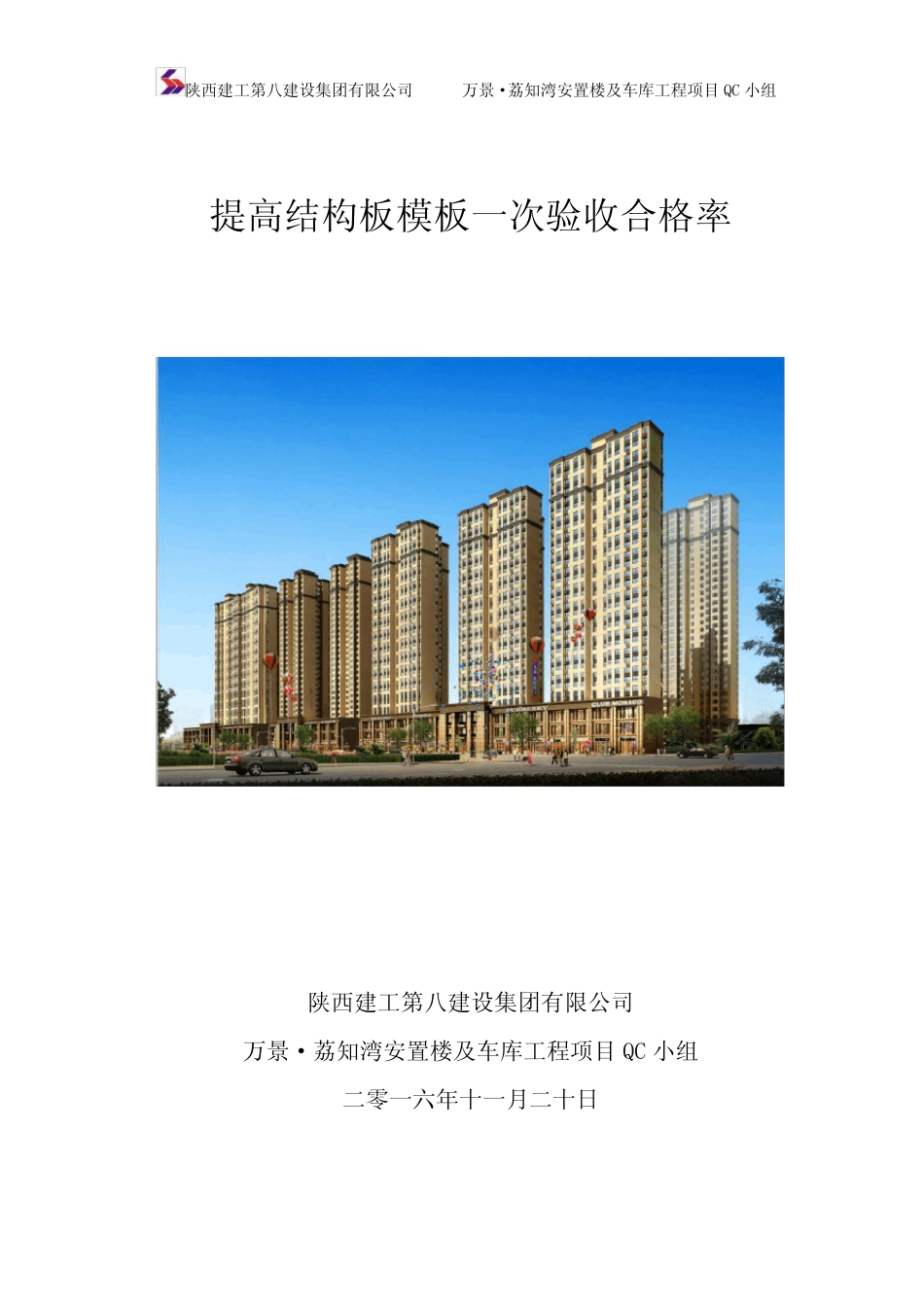

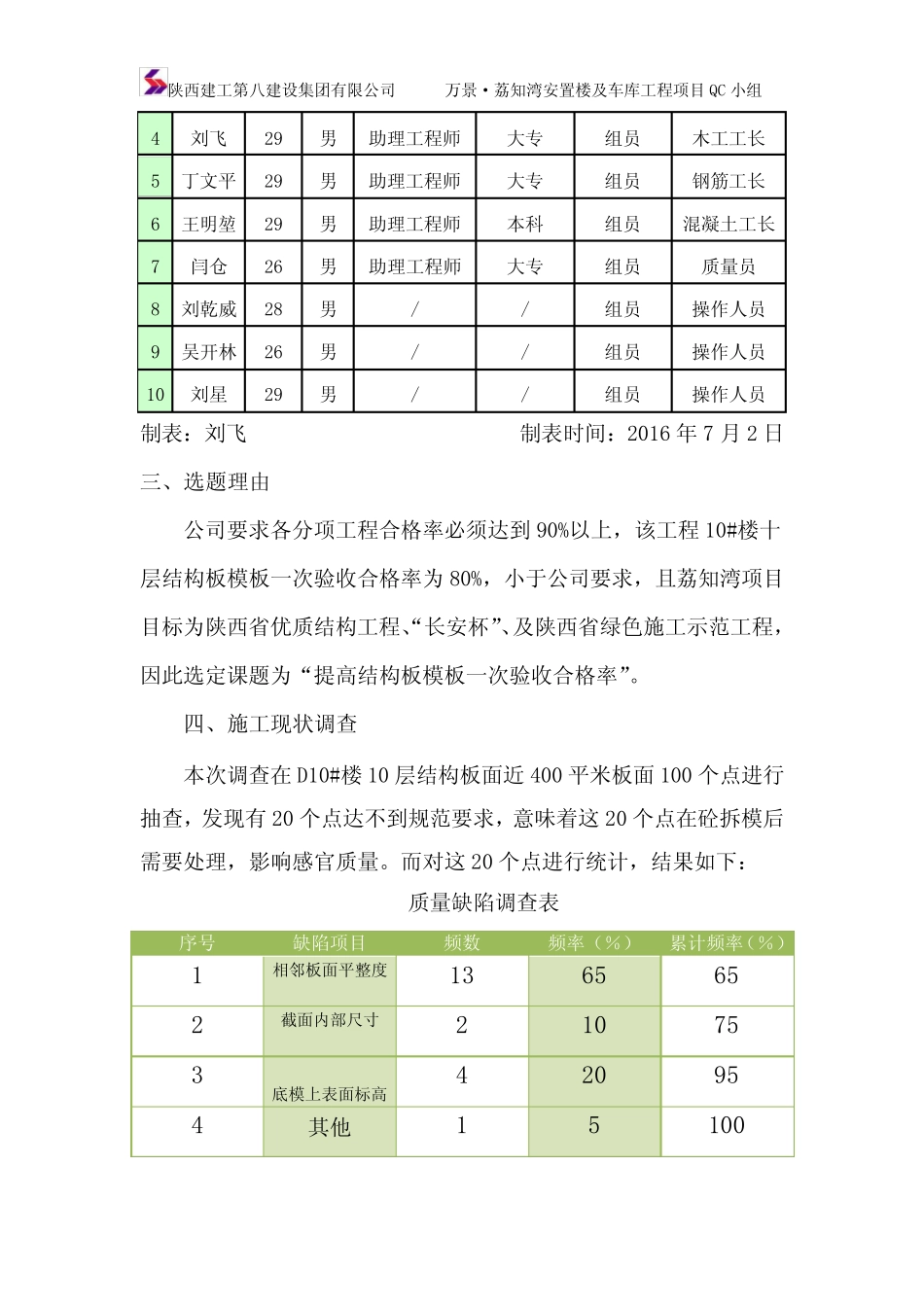

陕西建工第八建设集团有限公司万景·荔知湾安置楼及车库工程项目QC小组提高结构板模板一次验收合格率陕西建工第八建设集团有限公司万景·荔知湾安置楼及车库工程项目QC小组二零一六年十一月二十日陕西建工第八建设集团有限公司万景·荔知湾安置楼及车库工程项目QC小组一工程概况本工程为万景·荔知湾安置楼及车库工程，位于西安市长安区子午大道与学府大道十字西南角，包含D1#、D2#、D3#、D5#、D6#、D8#、D9#、D10#、D11#楼九栋单体住宅、裙楼商业用房及地下车库工程，总建筑面积约20.7万平方米。住宅楼为剪力墙结构，地下一层，地上三十三层，地下室及楼层结构板均采用木模板拼装，模板采用12mm厚竹胶板，竹胶板规格：1220mm×2440mm、915mm×1830mm；方木规格40*60mm，结构板最小厚度100mm，最大厚度150mm，每层平板面积约400平米。二小组概况小组概况表表2-1小组名称陕西建工第八建设集团有限公司万景·荔知湾安置楼及车库工程项目QC小组注册日期2016.7.1课题名称提高结构板模板一次验收合格率注册号活动时间2016年7月~2016年11月小组类型现场型活动出勤率100%小组接受QC教育时间72小时活动次数30制表：刘飞制表时间：2016年7月2日QC小组成员概况表表2-2序号姓名年龄性别职称文化程度组内分工职务1吴实36男高级工程师本科组长项目经理2王永平31男工程师本科副组长生产经理3王凡28男工程师本科副组长技术负责人陕西建工第八建设集团有限公司万景·荔知湾安置楼及车库工程项目QC小组4刘飞29男助理工程师大专组员木工工长5丁文平29男助理工程师大专组员钢筋工长6王明堃29男助理工程师本科组员混凝土工长7闫仓26男助理工程师大专组员质量员8刘乾威28男//组员操作人员9吴开林26男//组员操作人员10刘星29男//组员操作人员制表：刘飞制表时间：2016年7月2日三、选题理由公司要求各分项工程合格率必须达到90%以上，该工程10#楼十层结构板模板一次验收合格率为80%，小于公司要求，且荔知湾项目目标为陕西省优质结构工程、“长安杯”、及陕西省绿色施工示范工程，因此选定课题为“提高结构板模板一次验收合格率”。四、施工现状调查本次调查在D10#楼10层结构板面近400平米板面100个点进行抽查，发现有20个点达不到规范要求，意味着这20个点在砼拆模后需要处理，影响感官质量。而对这20个点进行统计，结果如下：质量缺陷调查表序号缺陷项目频数频率（％）累计频率（％）1相邻板面平整度1365652截面内部尺寸210753底模上表面标高420954其他15100陕西建工第八建设集团有限公司万景·荔知湾安置楼及车库工程项目QC小组合计20100制表：刘飞制表时间：2016.8.12顶板质量缺陷排列图制图人：刘飞制表时间：2016年8月12日结论：从以上排列图可见，影响提高结构板模板一次验收合格率的主要问题是相邻板面平整度。五、设定目标1、目标确定活动目标将结构板模板一次验收合格率提高到90%以上。其他65%相邻板面平整度底模上表面标高1385%截面内部尺寸495%21100%0010081241620102030405060708090频数（点）N=20（点）频率（%）陕西建工第八建设集团有限公司万景·荔知湾安置楼及车库工程项目QC小组2、设定目标的依据六、原因分析QC小组经过深入的调查，并进行了多次讨论，广泛收集现场管理人员、劳务队管理人员及一些工程技术专家的意见，集思广益，得出关联图如下图所示：根据本小组的情况，预计可解决问题相邻板面平整度的85%，则合格率可提高到80%+（1-80%）×65%×85%=91.05%，大于目标值90%。结论:目标可实现相邻板面平整度材料供应商不同木模厚度不同材料质量差木模变形周转次数多测量仪器未校验测量仪器误差大方案编制不详细技术交底不清固定措施不到位工人操作水平低班前培训不到位奖罚制度未落实操作人员责任心差监督不到位未有配板图或未按照配板图施工支护不规范陕西建工第八建设集团有限公司万景·荔知湾安置楼及车库工程项目QC小组关联图制图人：刘飞制表时间：2016年8月16日七、要因确认序号末端原因确认内容确认方法确认标准完成日期1班前培训不到位作业人员的培训情况查阅培训资料、现场技能测试考核作业人员经培训考核合格达到100%刘飞16.8.162奖罚制度未落实奖罚制度的落实情况查阅会议...
