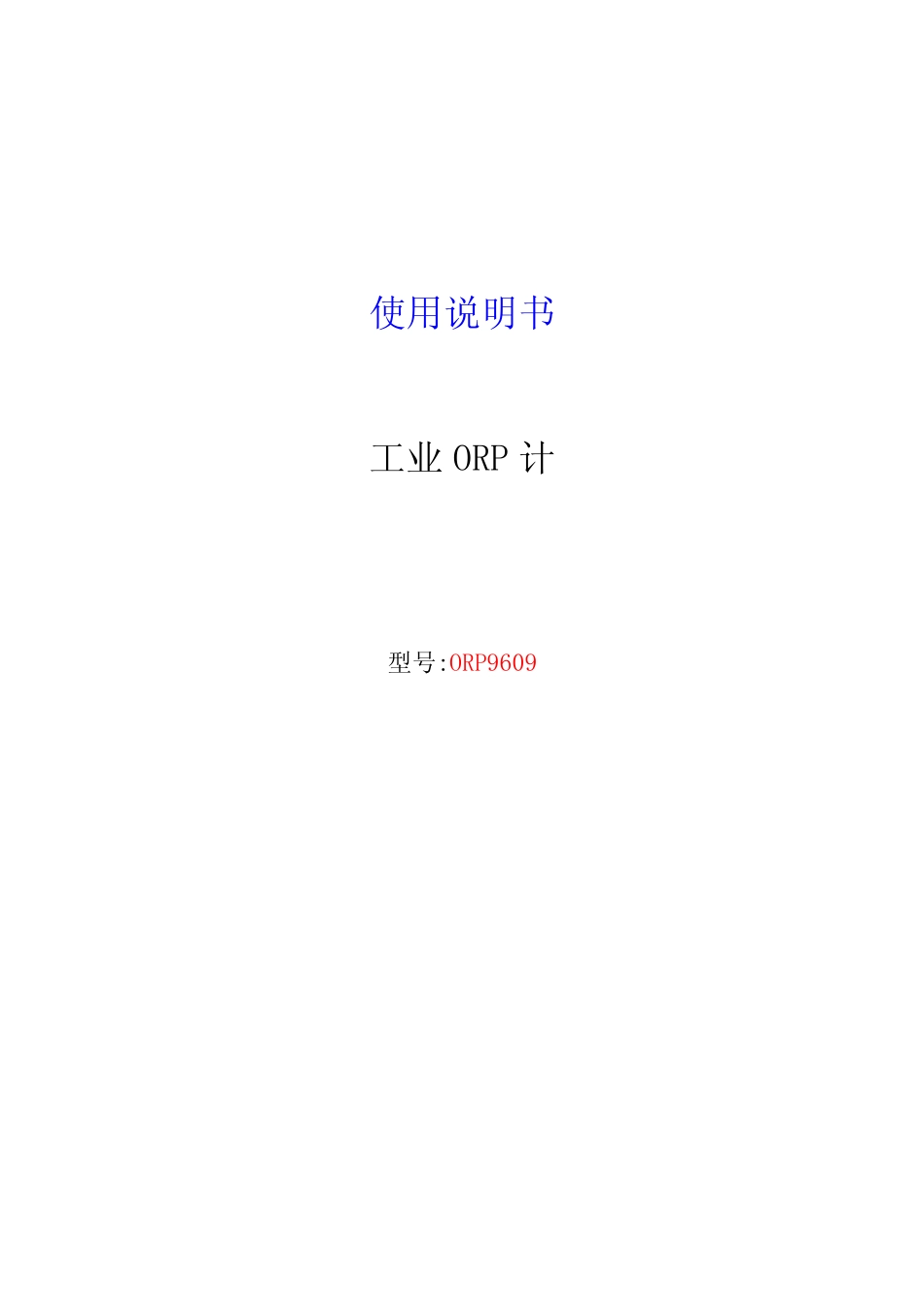

使用说明书工业ORP计型号:ORP96092用户须知使用时请遵守本说明书之操作规程及注意事项。在使用过程中若发现仪器工作异常或损坏请联系经销商,切勿自行修理。执行标定工作之前请将仪器通电预热三十分钟.因产品更新换代,本说明书如有变动恕不另行通知。注意：因ORP电极线为特殊专用线，请勿剪接。若因剪接造成仪表无法标定等其他问题，生产厂家概不负责.ORP电极在测量时,应先在正蒸馏水中（或去离子水中）清洗干净，并用滤纸吸干水分,防止杂质带进被测液中。电极的1/3应插入被测溶液中。电极不用时应洗净，插入加有3.5mol氯化钾溶液的保护套,或将电极插进加有3。5mol氯化钾溶液的容器中。检查接线端子处是否干燥，如有沾污，请用无水酒精擦拭，吹干后使用.电极使用时间较长，出现测量误差时，须配合仪表进行标定。目录1．概述……………………………………………………32．技术性能………………………………………………33．主要功能配制……………………………………………35．温度补偿…………………………………………………36．信号输出………………………………………………37．安装步骤………………………………………………48．侧面安装示意图…………………………………………49．后面板接线图……………………………………………410．前面板说明……………………………………………511．仪器操作………………………………………………612.质量保证………………………………………………93概述ORP计是一种用于测试和控制ORP值的精密仪表。一个内藏的微型计算机储存、计算和补偿有关测定ORP值的所有参数，诸如ORP值显示、温度显示、时间显示、输出电流显示等等。内藏的EPROM使仪表能够在AC电源切断或电源线路故障时仍能保存设置的数值。其他的附加装置和特点，诸如隔离式4～20mA输出电流、易读数的大屏幕多参数同时显示以及30天的数据查询显示功能，操作简化方便，使仪表成为工业测试和控制值的理想仪表。技术性能1.测量范围:-1000～+1000mV2.分辨率：1mV；3.级别:0。05级4.稳定性：≤2mV/24h5.控制范围：—1000mV～+1000mV6.信号输出：４～20mA7.控制接口：ＯＮ／ＯＦＦ继电器接点8.继电器承受负载：ＭＡＸ220ＶAC/12VDC２ＡＭＡＸ125ＶAC/２８VDC５Ａ9.信号输出负载：≤500Ω10.讯号输入阻抗:≥１×1012Ω主要功能配制具有显示、高低点输出ＯＮ／ＯＦＦ、高低点报警、30天历史数据查询电流输出。具有显示、高低点输出ＯＮ／ＯＦＦ、高低点报警、30天历史数据查询,电流输出、4~20mA电流输出。温度补偿ORP不需要温度补偿、仪器默认并显示25℃。信号输出4～20mA电流输出，输出负载小于500。输出电流I=4mA+｛（D—DL）/(DH-DL)}×16mA其中：I—输出的电流值D—当前测得的mV值；DH—用户设定的20mA电流对应的mV值，即输出上限；DL-用户设定的4mA电流对应的mV值，即输出下限。出厂时DH设置为+1000mV,DL设置为-1000mV.误差（Error)＝±0。04mA4安装步骤1.在任何一块厚度为1/16英寸（1.5mm)至3/8英寸（9。5mm）的面板上，开出一个矩形切口。（参见图1)。2.将仪器后部从开口正面插入,抵紧即可。图1面板开口侧面安装示意图图2后面板接线图1脚:高点常开端（NOH）9脚：参比电极（Ref)2脚：高点公共端（COMH）10脚：温补1(TEMP1）3脚：高点常闭端(NCH）11脚:温补2(TEMP2）4脚:低点常开端（NOL）12脚：PH测量电极(INPUT)5脚：低点公共端（COML）13脚：RS485A6脚：低点常闭端（NCL）14脚：RS485B7脚：220V火线15脚:4~20mA电流+8脚：220V零线16脚：4～20mA电流—5！注意：千万不可将电源接错,接好线后将盖板盖好。前面板说明1：MENU循环菜单键2:DOWN数值减少键3:UP数值增加键4：ENTER确认键5：ESC为退出键(直接返回主界面）显示格式：ORP值为主显示，温度、输出电流、为副显示。968mV25.0℃19.74mA主显示测量状态温度显示输出电流显示6仪器操作注意：在确保探棒、电源、以及其它接线端子正确接线后,方可通电操作。接通电源后，稍等片刻至LCD屏膜显示正常数值。按MENU键,进入菜单一，屏幕出现如下显示.表示仪表等待输入电极补偿值。注：由于不同的电极其参数不可能完全一致,或者电...
