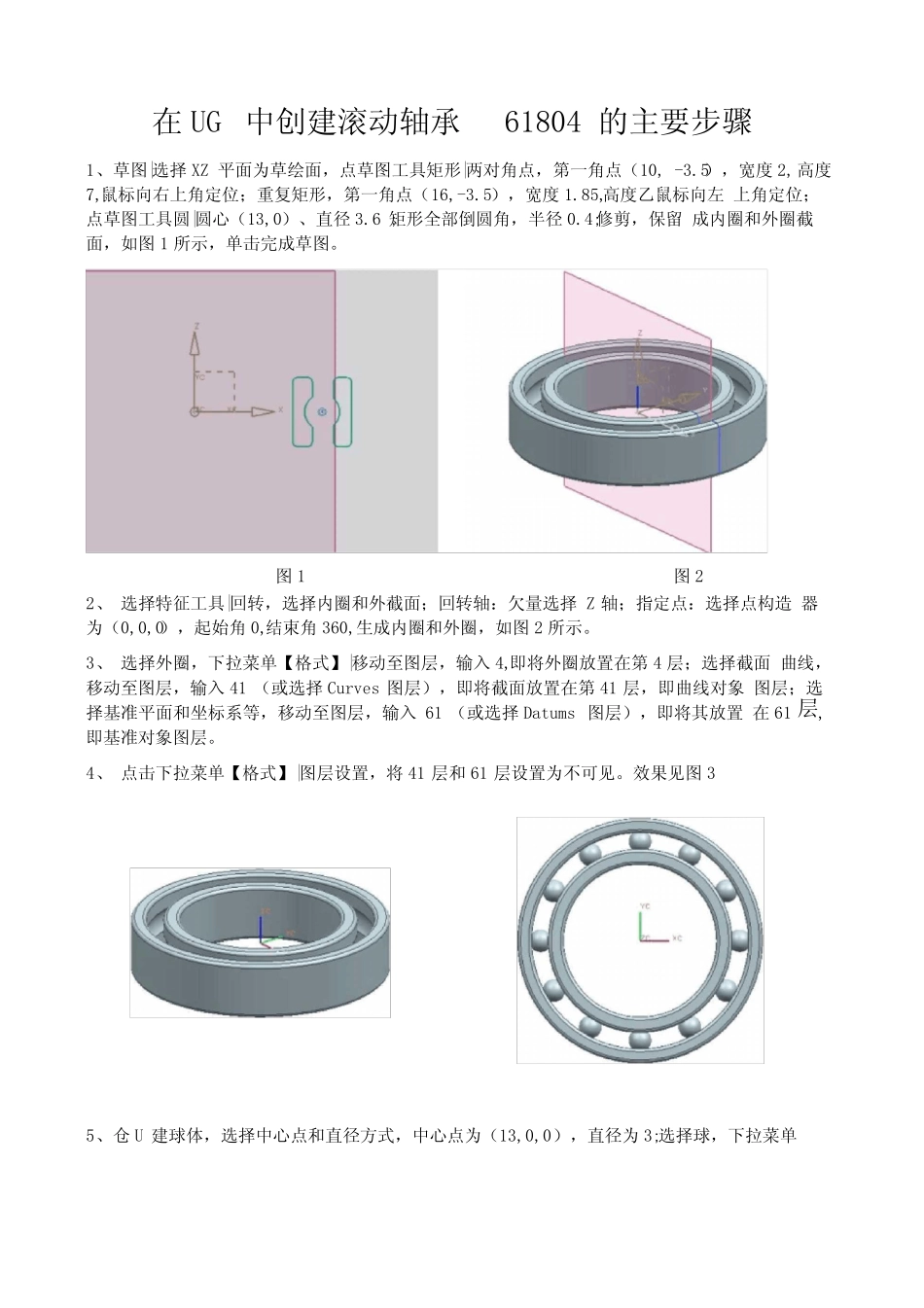

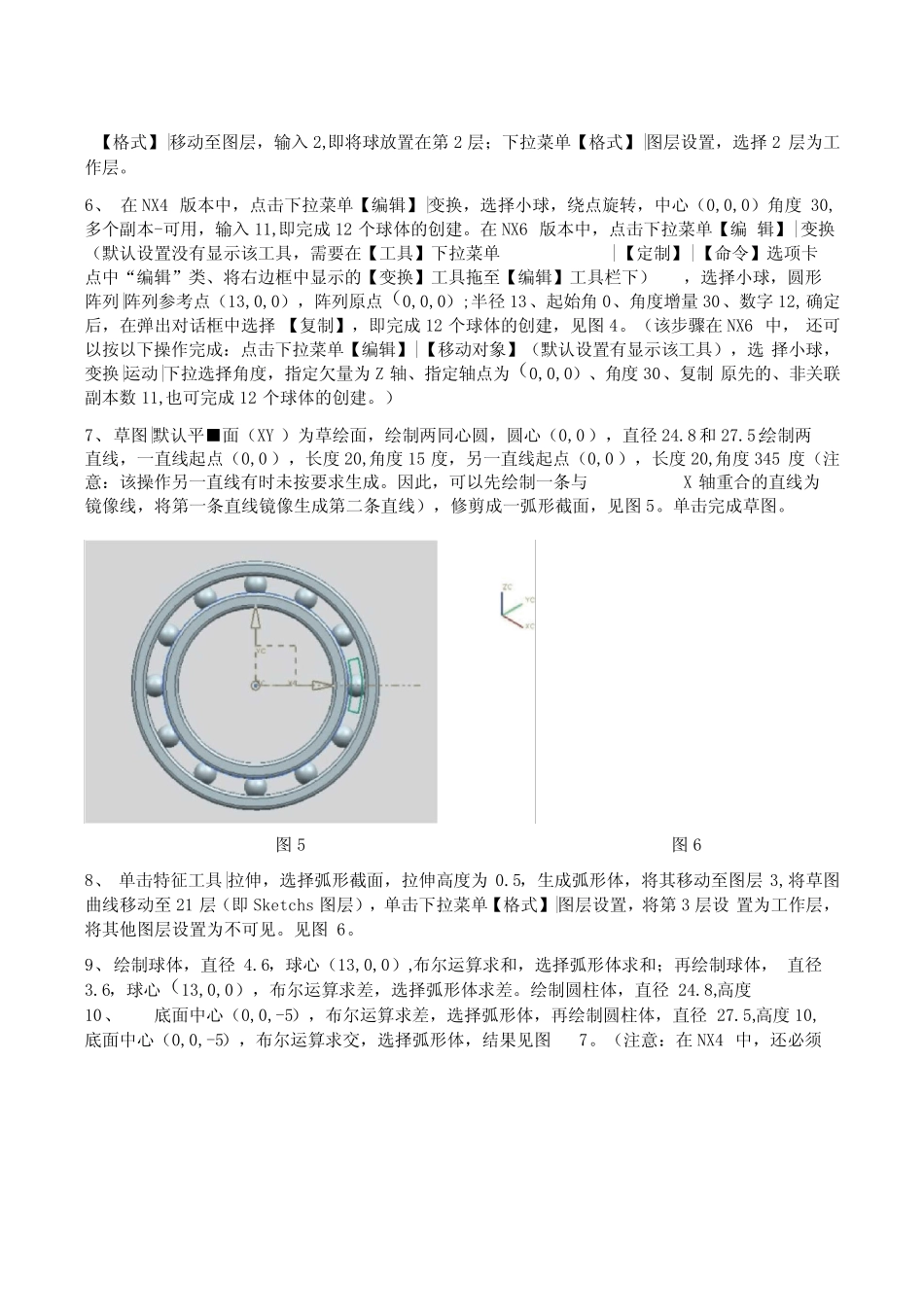

1、草图|选择XZ平面为草绘面，点草图工具矩形|两对角点，第一角点（10,-3.5），宽度2,高度7,鼠标向右上角定位；重复矩形，第一角点（16,-3.5），宽度1.85,高度乙鼠标向左上角定位；点草图工具圆|圆心（13,0）、直径3.6;矩形全部倒圆角，半径0.4;修剪，保留成内圈和外圈截面，如图1所示，单击完成草图。2、选择特征工具|回转，选择内圈和外截面；回转轴：欠量选择Z轴；指定点：选择点构造器为（0,0,0），起始角0,结束角360,生成内圈和外圈，如图2所示。3、选择外圈，下拉菜单【格式】|移动至图层，输入4,即将外圈放置在第4层；选择截面曲线，移动至图层，输入41（或选择Curves图层），即将截面放置在第41层，即曲线对象图层；选择基准平面和坐标系等，移动至图层，输入61（或选择Datums图层），即将其放置在61层,即基准对象图层。4、点击下拉菜单【格式】|图层设置，将41层和61层设置为不可见。效果见图35、仓U建球体，选择中心点和直径方式，中心点为（13,0,0），直径为3;选择球，下拉菜单在UG中创建滚动轴承61804的主要步骤图1图2【格式】|移动至图层，输入2,即将球放置在第2层；下拉菜单【格式】|图层设置，选择2层为工作层。6、在NX4版本中，点击下拉菜单【编辑】|变换，选择小球，绕点旋转，中心（0,0,0）角度30,多个副本-可用，输入11,即完成12个球体的创建。在NX6版本中，点击下拉菜单【编辑】|变换（默认设置没有显示该工具，需要在【工具】下拉菜单|【定制】|【命令】选项卡点中“编辑”类、将右边框中显示的【变换】工具拖至【编辑】工具栏下），选择小球，圆形阵列|阵列参考点（13,0,0），阵列原点（0,0,0）;半径13、起始角0、角度增量30、数字12,确定后，在弹出对话框中选择【复制】，即完成12个球体的创建，见图4。（该步骤在NX6中，还可以按以下操作完成：点击下拉菜单【编辑】|【移动对象】（默认设置有显示该工具），选择小球，变换|运动|下拉选择角度，指定欠量为Z轴、指定轴点为（0,0,0）、角度30、复制原先的、非关联副本数11,也可完成12个球体的创建。）7、草图|默认平■面（XY）为草绘面，绘制两同心圆，圆心（0,0），直径24.8和27.5;绘制两直线，一直线起点（0,0），长度20,角度15度，另一直线起点（0,0），长度20,角度345度（注意：该操作另一直线有时未按要求生成。因此，可以先绘制一条与X轴重合的直线为镜像线，将第一条直线镜像生成第二条直线），修剪成一弧形截面，见图5。单击完成草图。图5图68、单击特征工具|拉伸，选择弧形截面，拉伸高度为0.5，生成弧形体，将其移动至图层3,将草图曲线移动至21层（即Sketchs图层），单击下拉菜单【格式】|图层设置，将第3层设置为工作层，将其他图层设置为不可见。见图6。9、绘制球体，直径4.6，球心（13,0,0）,布尔运算求和，选择弧形体求和；再绘制球体，直径3.6，球心（13,0,0），布尔运算求差，选择弧形体求差。绘制圆柱体，直径24.8,高度10、底面中心（0,0,-5），布尔运算求差，选择弧形体，再绘制圆柱体，直径27.5,高度10,底面中心（0,0,-5），布尔运算求交，选择弧形体，结果见图7。（注意：在NX4中，还必须图7图8先创建底面水平基准面，然后进行特征操作|修剪体，选择上步绘制的弧形体，选择水平基准面为截平面，反向，去除下半部分，保留上半部分，才能得到如图7所示结果）10、选择特征操作工具|倒边圆，半径0.5,选择两相交的水平■弧线倒圆。绘制球体，直径0.6,捕捉弧形体边的中点为球心，布尔运算求和，完成保持架的1/12,如图8所示。11、在NX4版本中，点击下拉菜单【编辑】|变换，选择保持架的1/12，绕点旋转，中心（0,0,0）角度30,多个副本-可用，输入11,即完成保持架上半部分的创建。该步骤在NX6中，必须按以下步骤进行：点击下拉菜单【编辑】|【移动对象】，选择保持架的1/12，变换|运动|下拉选择角度，指定欠量为Z轴、指定轴点为（0,0,0）、角度30、复制原先的、非关联副本数11,即可完成保持架上半部分的创建，结果如图9所示。图1012、将12个散状体进行布尔运算求和，变成整体，实例特征|镜像体，选择保持架上半部分为镜像体，选择或创建水平基准面为镜像平面，完成保持架的创建，如图10所示。13、...
