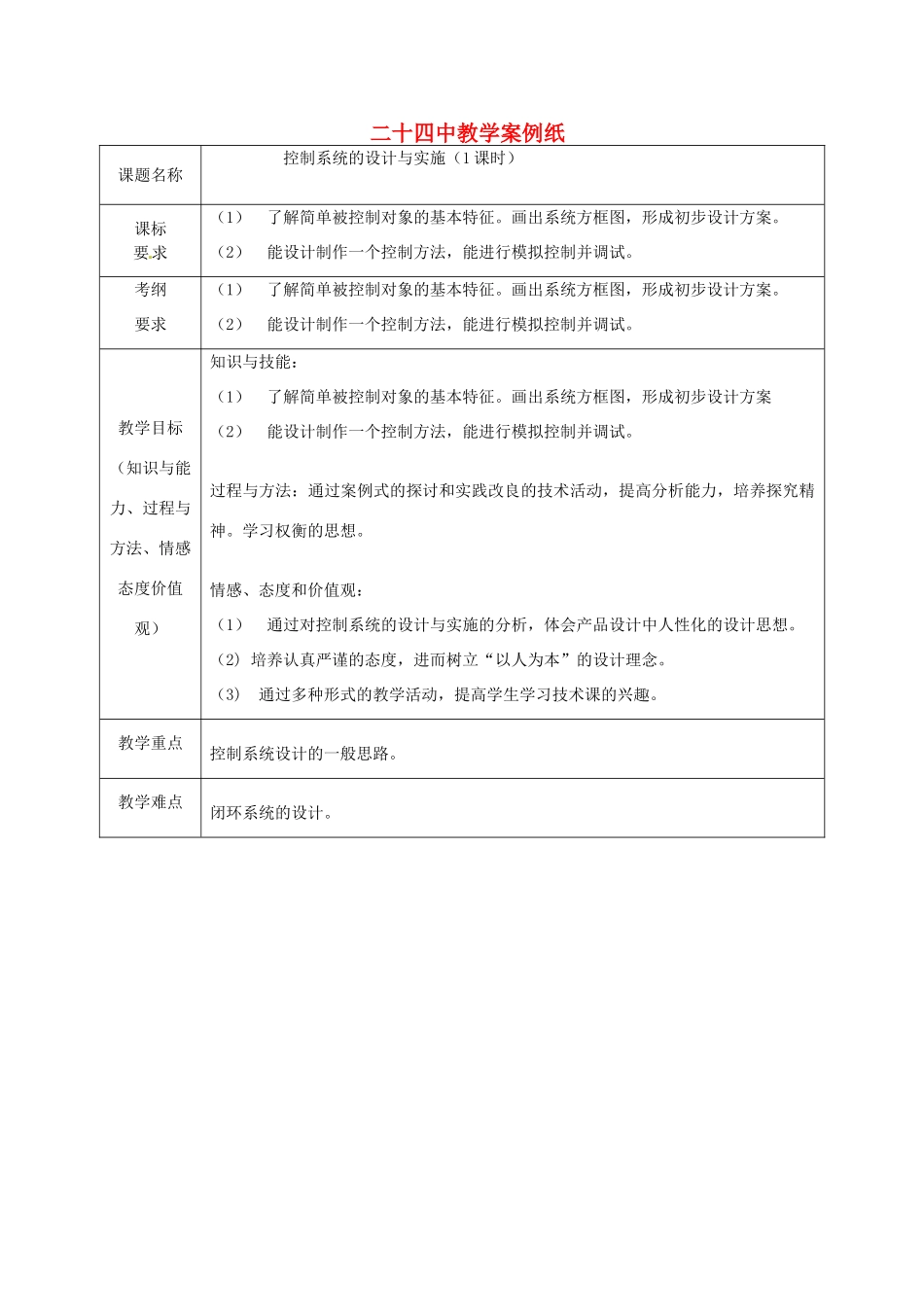

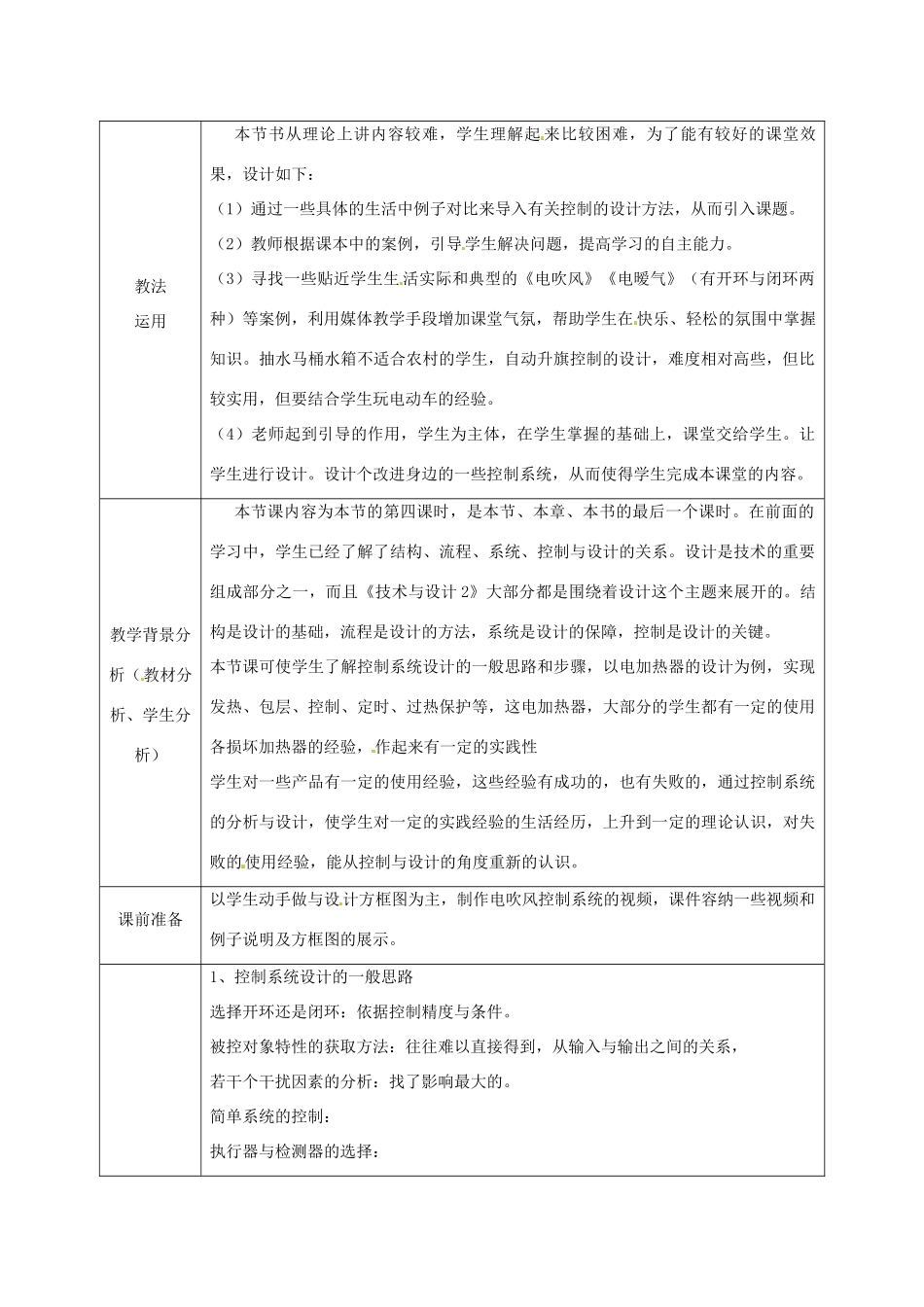

二十四中教学案例纸课题名称控制系统的设计与实施（1课时）课标要求（1）了解简单被控制对象的基本特征。画出系统方框图，形成初步设计方案。（2）能设计制作一个控制方法，能进行模拟控制并调试。考纲要求（1）了解简单被控制对象的基本特征。画出系统方框图，形成初步设计方案。（2）能设计制作一个控制方法，能进行模拟控制并调试。教学目标（知识与能力、过程与方法、情感态度价值观）知识与技能：（1）了解简单被控制对象的基本特征。画出系统方框图，形成初步设计方案（2）能设计制作一个控制方法，能进行模拟控制并调试。过程与方法：通过案例式的探讨和实践改良的技术活动，提高分析能力，培养探究精神。学习权衡的思想。情感、态度和价值观：（1）通过对控制系统的设计与实施的分析，体会产品设计中人性化的设计思想。（2)培养认真严谨的态度，进而树立“以人为本”的设计理念。（3)通过多种形式的教学活动，提高学生学习技术课的兴趣。教学重点控制系统设计的一般思路。教学难点闭环系统的设计。教法运用本节书从理论上讲内容较难，学生理解起来比较困难，为了能有较好的课堂效果，设计如下：（1）通过一些具体的生活中例子对比来导入有关控制的设计方法，从而引入课题。（2）教师根据课本中的案例，引导学生解决问题，提高学习的自主能力。（3）寻找一些贴近学生生活实际和典型的《电吹风》《电暧气》（有开环与闭环两种）等案例，利用媒体教学手段增加课堂气氛，帮助学生在快乐、轻松的氛围中掌握知识。抽水马桶水箱不适合农村的学生，自动升旗控制的设计，难度相对高些，但比较实用，但要结合学生玩电动车的经验。（4）老师起到引导的作用，学生为主体，在学生掌握的基础上，课堂交给学生。让学生进行设计。设计个改进身边的一些控制系统，从而使得学生完成本课堂的内容。教学背景分析（教材分析、学生分析）本节课内容为本节的第四课时，是本节、本章、本书的最后一个课时。在前面的学习中，学生已经了解了结构、流程、系统、控制与设计的关系。设计是技术的重要组成部分之一，而且《技术与设计2》大部分都是围绕着设计这个主题来展开的。结构是设计的基础，流程是设计的方法，系统是设计的保障，控制是设计的关键。本节课可使学生了解控制系统设计的一般思路和步骤，以电加热器的设计为例，实现发热、包层、控制、定时、过热保护等，这电加热器，大部分的学生都有一定的使用各损坏加热器的经验，作起来有一定的实践性学生对一些产品有一定的使用经验，这些经验有成功的，也有失败的，通过控制系统的分析与设计，使学生对一定的实践经验的生活经历，上升到一定的理论认识，对失败的使用经验，能从控制与设计的角度重新的认识。课前准备以学生动手做与设计方框图为主，制作电吹风控制系统的视频，课件容纳一些视频和例子说明及方框图的展示。1、控制系统设计的一般思路选择开环还是闭环：依据控制精度与条件。被控对象特性的获取方法：往往难以直接得到，从输入与输出之间的关系，若干个干扰因素的分析：找了影响最大的。简单系统的控制：执行器与检测器的选择：教学过程设计图样等：开环控制系统的设计电风扇，电吹风的设计：电风扇控制系统的设计：被控对象是电风扇，被控制量是电风扇输出的风速，控制量是电机的转速。设计的目的有：一是有定时关闭电风扇。二是有不同的风速。三是又定时，又有不同的风速。案例分析：电吹风控制系统的设计（要先介绍一下电吹风的工作原理）与学生一起分析，这个系统要达到的目的是什么？控制的对象是什么？被控对象有哪些特性？被控量的控制量分别是什么？外界的干扰因素是什么？经济实用？安全教育与设计。可以选择熨斗，电加热棒，电褥子等进行分析，这些设备，学生有一些使用的经验，拿出来加以分析，还可以增加学生的安全意识。2、闭环控制系统的设计对于简单的闭环控制系统有如下的要求：①必须是稳定的。一是工作时要稳定，二是干扰出现时要稳定，这个稳定是通过调节而出现的稳定。②控制精度要符合要求系统的输出值与给定值要变化，而且在变化的范围内。③有较好的抗干扰性能。④几项要求有时产生矛盾，要平衡有侧重点的解...
