2021年CAD中级考证讲解 VIP免费

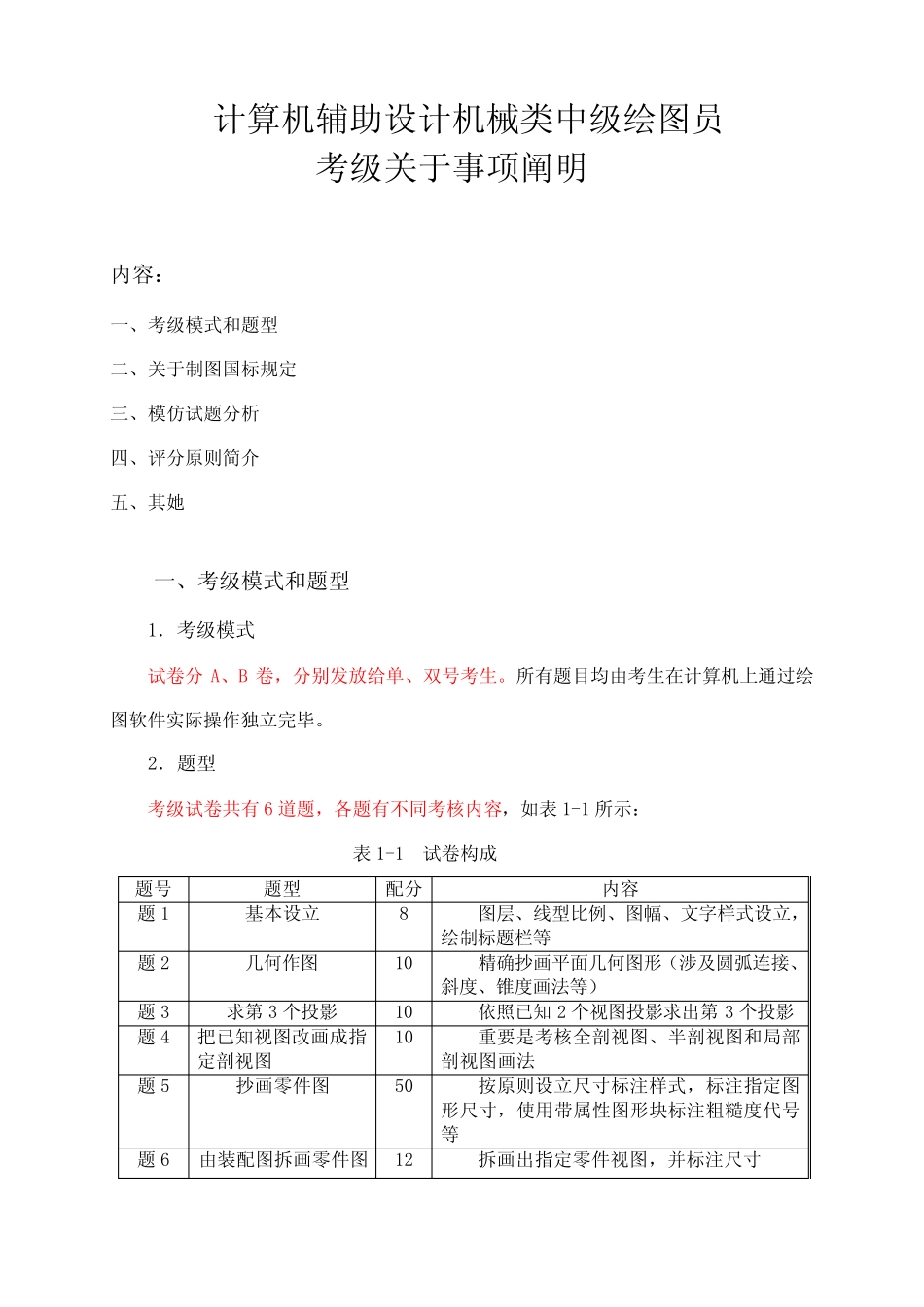

2021年CAD中级考证讲解 _第1页
1/23

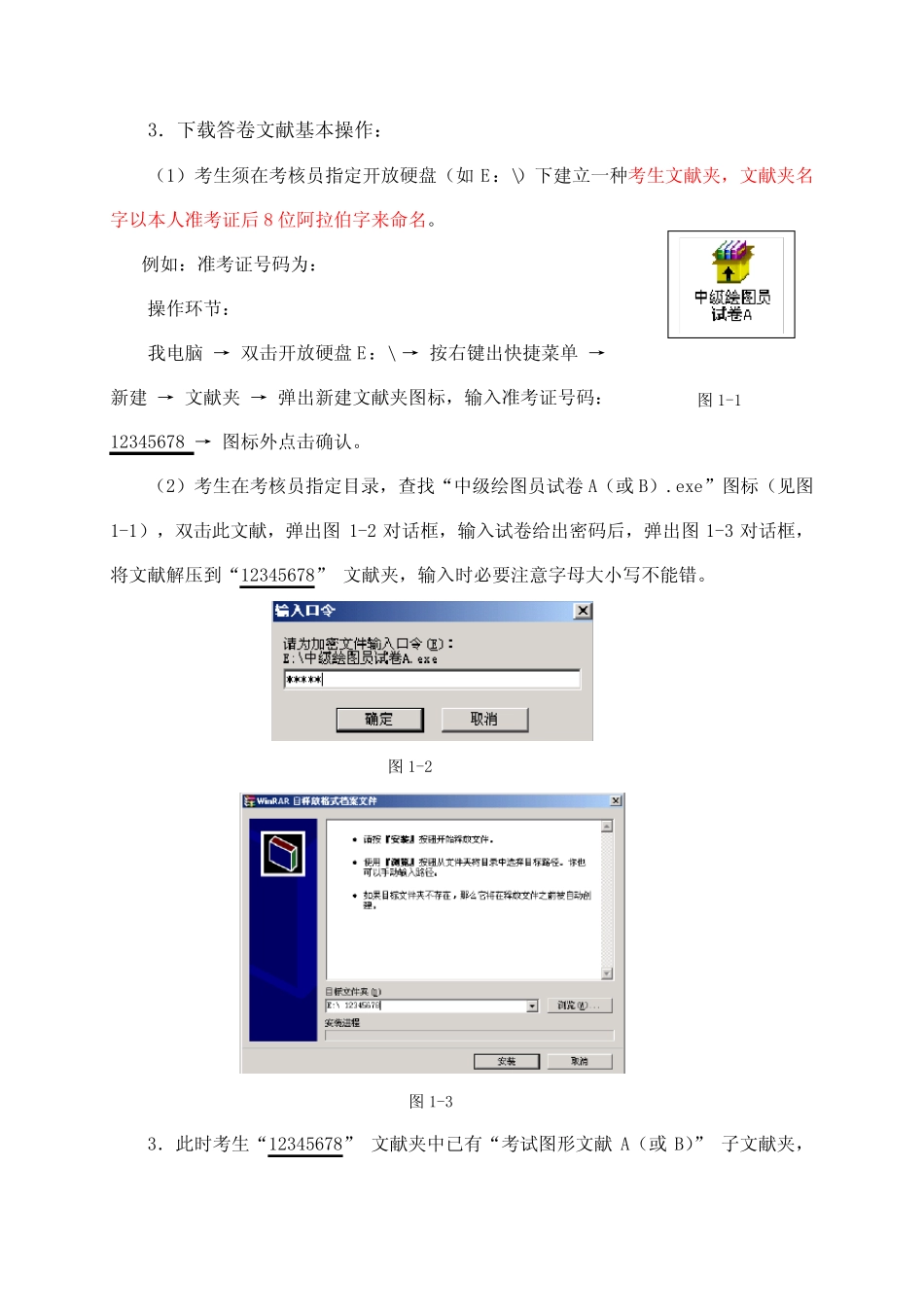

2021年CAD中级考证讲解 _第2页
2/23

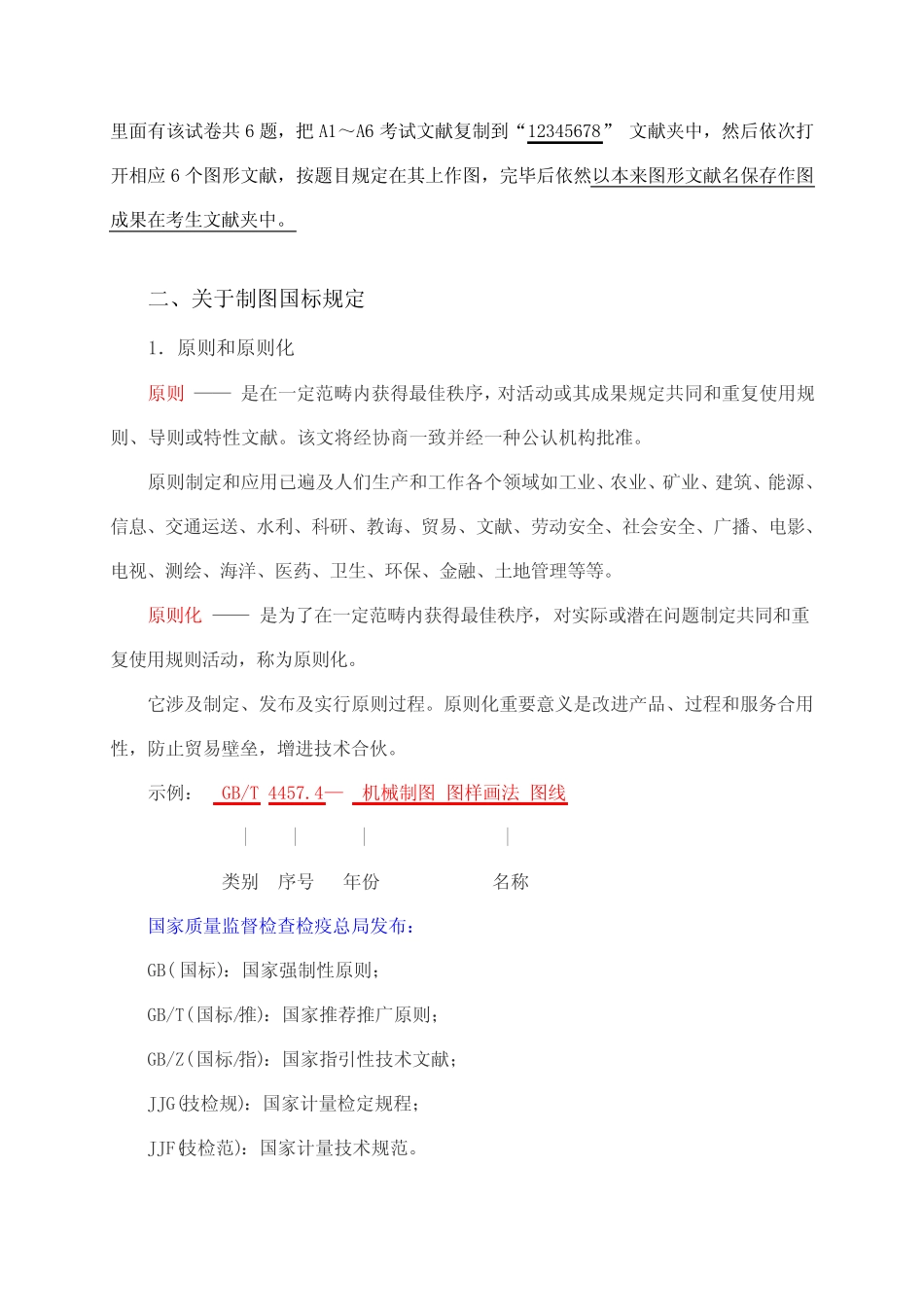

2021年CAD中级考证讲解 _第3页
3/23
计算机辅助设计机械类中级绘图员考级关于事项阐明内容:一、考级模式和题型二、关于制图国标规定三、模仿试题分析四、评分原则简介五、其她一、考级模式和题型1.考级模式试卷分A、B卷,分别发放给单、双号考生。所有题目均由考生在计算机上通过绘图软件实际操作独立完毕。2.题型考级试卷共有6道题,各题有不同考核内容,如表1-1所示:表1-1试卷构成题号题型配分内容题1基本设立8图层、线型比例、图幅、文字样式设立,绘制标题栏等题2几何作图10精确抄画平面几何图形(涉及圆弧连接、斜度、锥度画法等)题3求第3个投影10依照已知2个视图投影求出第3个投影题4把已知视图改画成指定剖视图10重要是考核全剖视图、半剖视图和局部剖视图画法题5抄画零件图50按原则设立尺寸标注样式,标注指定图形尺寸,使用带属性图形块标注粗糙度代号等题6由装配图拆画零件图12拆画出指定零件视图,并标注尺寸3.下载答卷文献基本操作:(1)考生须在考核员指定开放硬盘(如E:\)下建立一种考生文献夹,文献夹名字以本人准考证后8位阿拉伯字来命名。例如:准考证号码为:操作环节:我电脑→双击开放硬盘E:\→按右键出快捷菜单→新建→文献夹→弹出新建文献夹图标,输入准考证号码:图1-112345678→图标外点击确认。(2)考生在考核员指定目录,查找“中级绘图员试卷A(或B).exe”图标(见图1-1),双击此文献,弹出图1-2对话框,输入试卷给出密码后,弹出图1-3对话框,将文献解压到“12345678”文献夹,输入时必要注意字母大小写不能错。图1-2图1-33.此时考生“12345678”文献夹中已有“考试图形文献A(或B)”子文献夹,里面有该试卷共6题,把A1~A6考试文献复制到“12345678”文献夹中,然后依次打开相应6个图形文献,按题目规定在其上作图,完毕后依然以本来图形文献名保存作图成果在考生文献夹中。二、关于制图国标规定1.原则和原则化原则——是在一定范畴内获得最佳秩序,对活动或其成果规定共同和重复使用规则、导则或特性文献。该文将经协商一致并经一种公认机构批准。原则制定和应用已遍及人们生产和工作各个领域如工业、农业、矿业、建筑、能源、信息、交通运送、水利、科研、教诲、贸易、文献、劳动安全、社会安全、广播、电影、电视、测绘、海洋、医药、卫生、环保、金融、土地管理等等。原则化——是为了在一定范畴内获得最佳秩序,对实际或潜在问题制定共同和重复使用规则活动,称为原则化。它涉及制定、发布及实行原则过程。原则化重要意义是改进产品、过程和服务合用性,防止贸易壁垒,增进技术合伙。示例:GB/T4457.4—机械制图图样画法图线||||类别序号年份名称国家质量监督检查检疫总局发布:GB(国标):国家强制性原则;GB/T(国标/推):国家推荐推广原则;GB/Z(国标/指):国家指引性技术文献;JJG(技检规):国家计量检定规程;JJF(技检范):国家计量技术规范。考级试题命题重要指引思想是:紧密结合专业规定,注重绘图基本知识,注重在绘图中图形思维想象能力,注重应用绘图软件能力,注重原则化和规范化。因而,试卷命题重要依如下关于国家制图原则为根据:(1)《机械工程CAD制图规则(GB/T14665-1998)》(2)《中华人民共和国国标——机械制图》《机械工程CAD制图规则(GB/T14665-1998)》这个原则详细规定了如何结共计算机绘图去详细执行国标。如果这个规则没有关于规定,那么,就要找其她技术制图原则,再找其她机械通用原则。2.关于图线规定(GB/T4457.4—机械制图图样画法图线)(1)线型及代码见表2-1,依照GB/T17450-1998技术制图图线给出。表2-1线型及代码代码No线型代码No线型代码No线型01.1细实线、波浪线、双折线01.2粗实线04.1细点画线02.1细虚线04.2粗点画线02.2粗虚线05.1细双点画线(2)图线宽度和图线组别图线线宽按原则规定共有7组,优先采用0.5组和0.7组。(转《机械工程CAD制图规则GB/T14665-1998》——4.图线)按CAD原则规定图线线宽共有5组,优先采用第4组。事实上工程图纸以及课本多采用第5组。第5组,即:粗实线0.5mm细实线0.25mm(含点画线、双点画线、虚线、波浪线、尺寸标注和文字)第4组,即:粗实线0.7mm细实线0.35mm(含点画线、双点...
