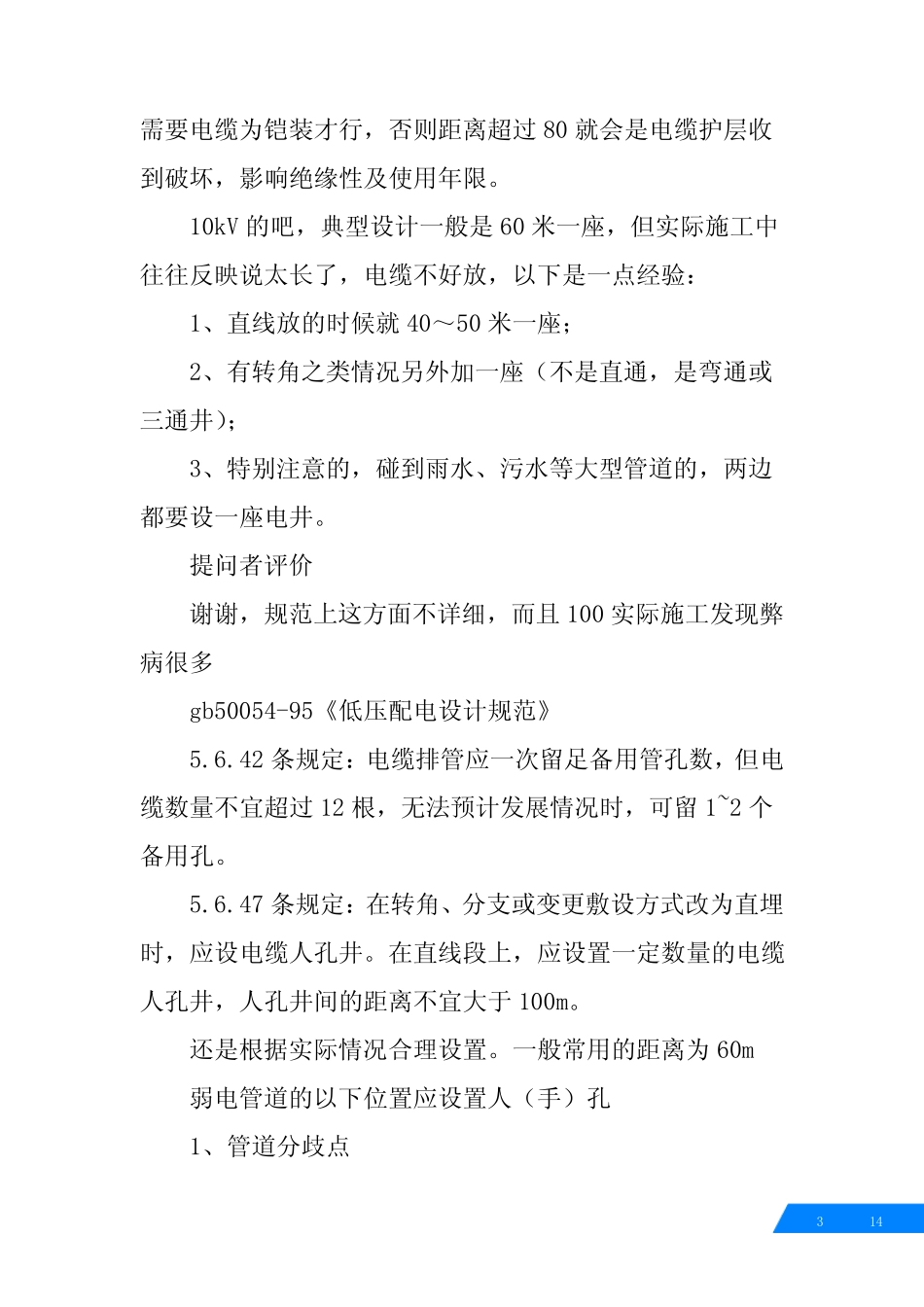

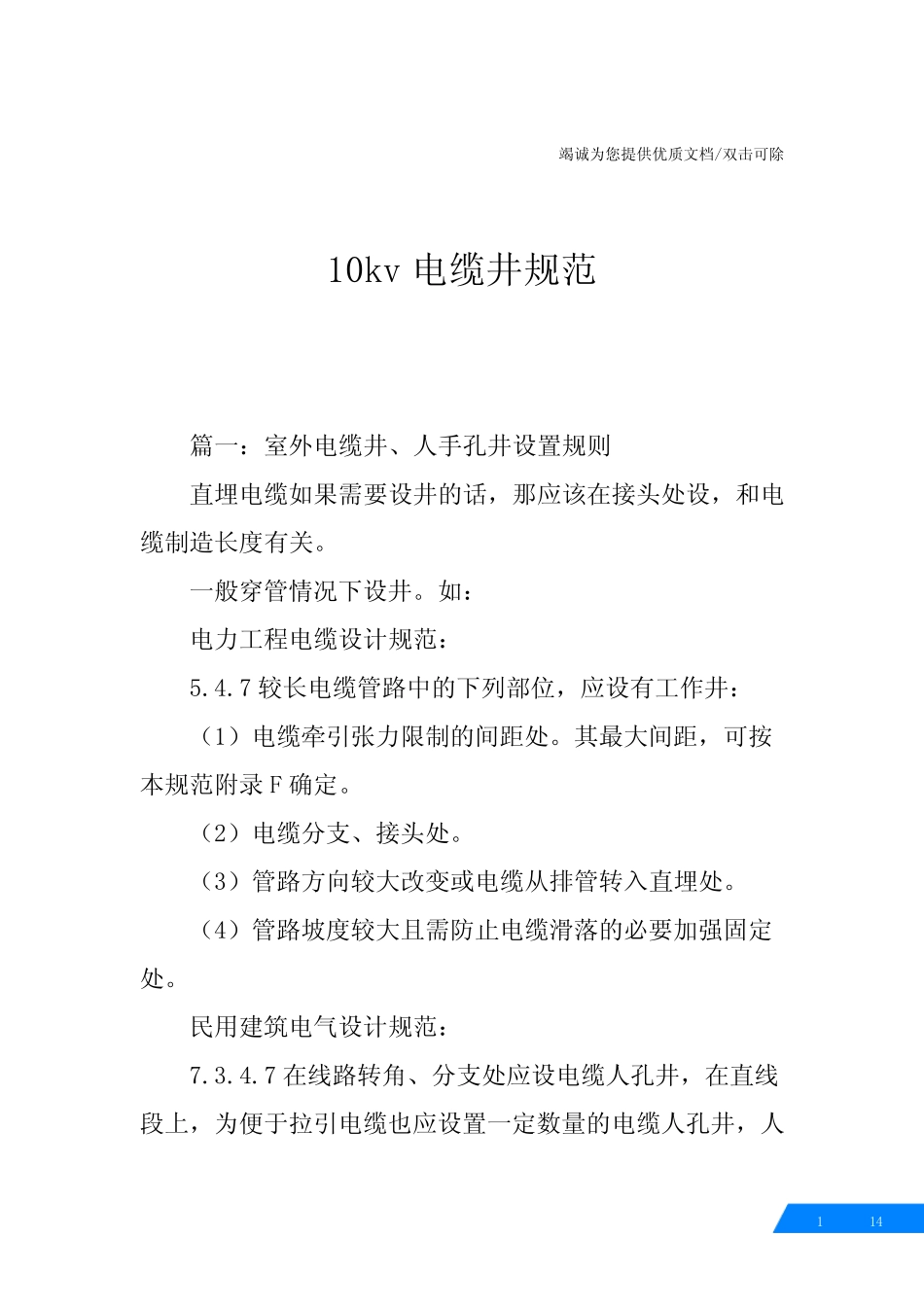

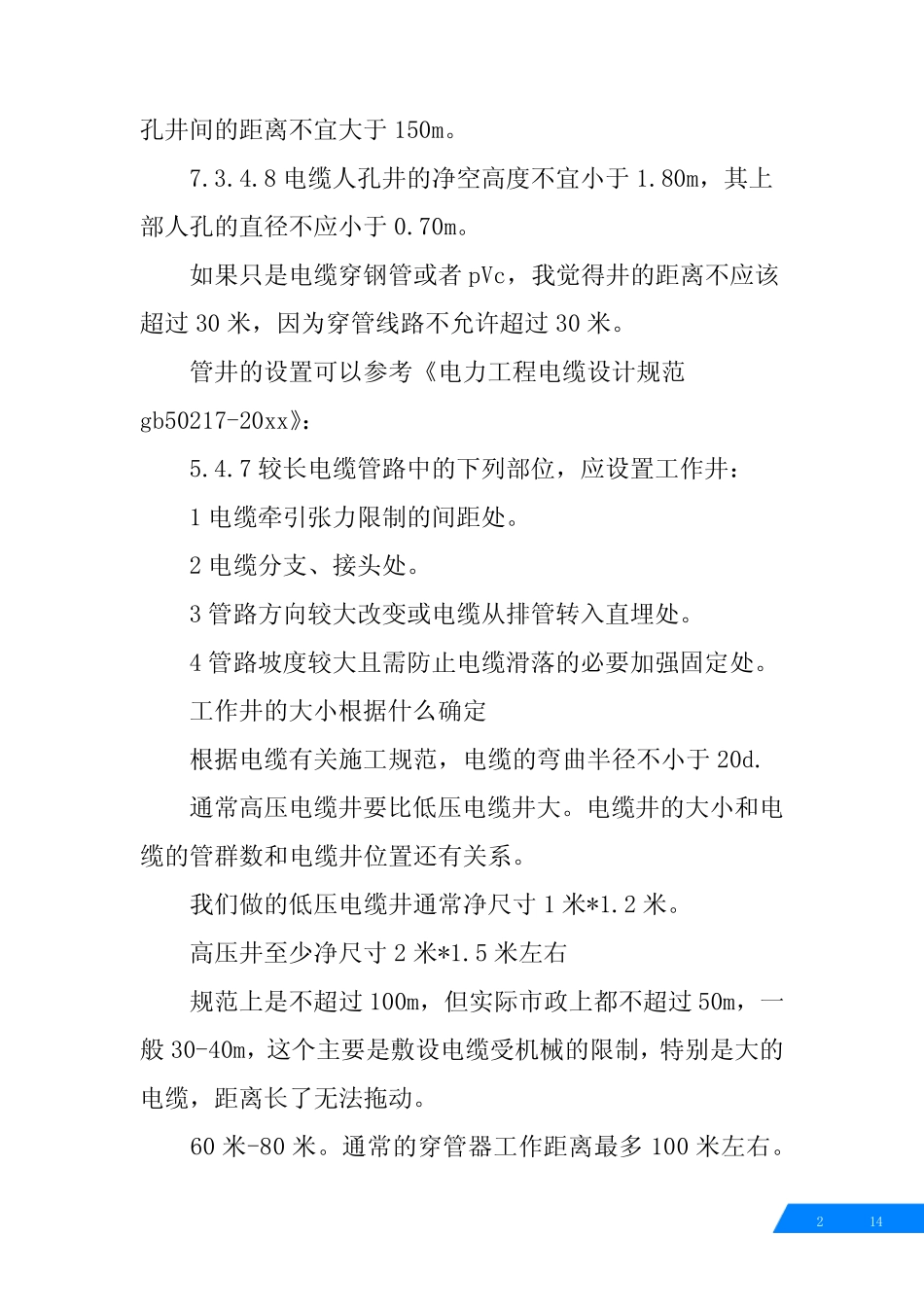

114竭诚为您提供优质文档/双击可除10kv电缆井规范篇一：室外电缆井、人手孔井设置规则直埋电缆如果需要设井的话，那应该在接头处设，和电缆制造长度有关。一般穿管情况下设井。如：电力工程电缆设计规范：5.4.7较长电缆管路中的下列部位，应设有工作井：（1）电缆牵引张力限制的间距处。其最大间距，可按本规范附录F确定。（2）电缆分支、接头处。（3）管路方向较大改变或电缆从排管转入直埋处。（4）管路坡度较大且需防止电缆滑落的必要加强固定处。民用建筑电气设计规范：7.3.4.7在线路转角、分支处应设电缆人孔井，在直线段上，为便于拉引电缆也应设置一定数量的电缆人孔井，人214孔井间的距离不宜大于150m。7.3.4.8电缆人孔井的净空高度不宜小于1.80m，其上部人孔的直径不应小于0.70m。如果只是电缆穿钢管或者pVc，我觉得井的距离不应该超过30米，因为穿管线路不允许超过30米。管井的设置可以参考《电力工程电缆设计规范gb50217-20xx》：5.4.7较长电缆管路中的下列部位，应设置工作井：1电缆牵引张力限制的间距处。2电缆分支、接头处。3管路方向较大改变或电缆从排管转入直埋处。4管路坡度较大且需防止电缆滑落的必要加强固定处。工作井的大小根据什么确定根据电缆有关施工规范，电缆的弯曲半径不小于20d.通常高压电缆井要比低压电缆井大。电缆井的大小和电缆的管群数和电缆井位置还有关系。我们做的低压电缆井通常净尺寸1米*1.2米。高压井至少净尺寸2米*1.5米左右规范上是不超过100m，但实际市政上都不超过50m，一般30-40m，这个主要是敷设电缆受机械的限制，特别是大的电缆，距离长了无法拖动。60米-80米。通常的穿管器工作距离最多100米左右。314需要电缆为铠装才行，否则距离超过80就会是电缆护层收到破坏，影响绝缘性及使用年限。10kV的吧，典型设计一般是60米一座，但实际施工中往往反映说太长了，电缆不好放，以下是一点经验：1、直线放的时候就40～50米一座；2、有转角之类情况另外加一座（不是直通，是弯通或三通井）；3、特别注意的，碰到雨水、污水等大型管道的，两边都要设一座电井。提问者评价谢谢，规范上这方面不详细，而且100实际施工发现弊病很多gb50054-95《低压配电设计规范》5.6.42条规定：电缆排管应一次留足备用管孔数，但电缆数量不宜超过12根，无法预计发展情况时，可留1~2个备用孔。5.6.47条规定：在转角、分支或变更敷设方式改为直埋时，应设电缆人孔井。在直线段上，应设置一定数量的电缆人孔井，人孔井间的距离不宜大于100m。还是根据实际情况合理设置。一般常用的距离为60m弱电管道的以下位置应设置人（手）孔1、管道分歧点4142、交叉路口3、直线段每隔80-100m，最大不得超过150m4、道路坡度较大的转折处5、管道穿越桥梁、铁路、明渠等，在其两侧宜设置人（手）孔主干管道弯曲时的弯曲半径不宜小于36m。同一段内，不应有s形弯曲或u形弯曲人（手）孔的规格，应按远期管孔数确定：1、管孔不大于3孔的管道及放置落地式交接箱的位置，用手孔2、管孔为4-8孔时用小号人孔3、管孔为9-23时用中号人孔4、管孔为24-42孔时用大号人孔5、超过43孔时可另行设计人孔的形状应按分歧状况，管道交互偏转角确定1、在直线管道上或两段管道的偏转角小于22.5°时采用直通型人孔。2、两段管道的偏转角在22.5°-67.5°之间时，采用斜通型人孔。3、两段管道的偏转角在67.5°-90°之间时，或管道作t字形分歧处，采用三通型人孔。5144、管道作十字分歧处，采用四通型人孔。看设计的配电系统，每栋基本有一个手孔井，若分单元进线，那么每个单元有一个手孔井。弱电系统每个单元一个手孔井，外网的转角处设转角井、直线一般每隔50米设一个手孔井以便于线缆敷设，在过路处，在道路两边各设一个手孔井。如果外网采用电缆沟，则只在每单元进户处设手孔井。电缆沟在过路处尽量采用手孔井转为穿管过路，如想电缆沟直接过路，则需对电缆沟及盖板的结构提出要求。一般主干线上是人井，建筑物前面的叫入户井，如果你进户的电缆截面小，根数少，手孔井就行，入户的电缆大，根数多就老老实实的做人井。篇二：10kV电缆线路排管敷设技术标准10kV电缆线路排管敷设技术说明一、总则1、参照南...
