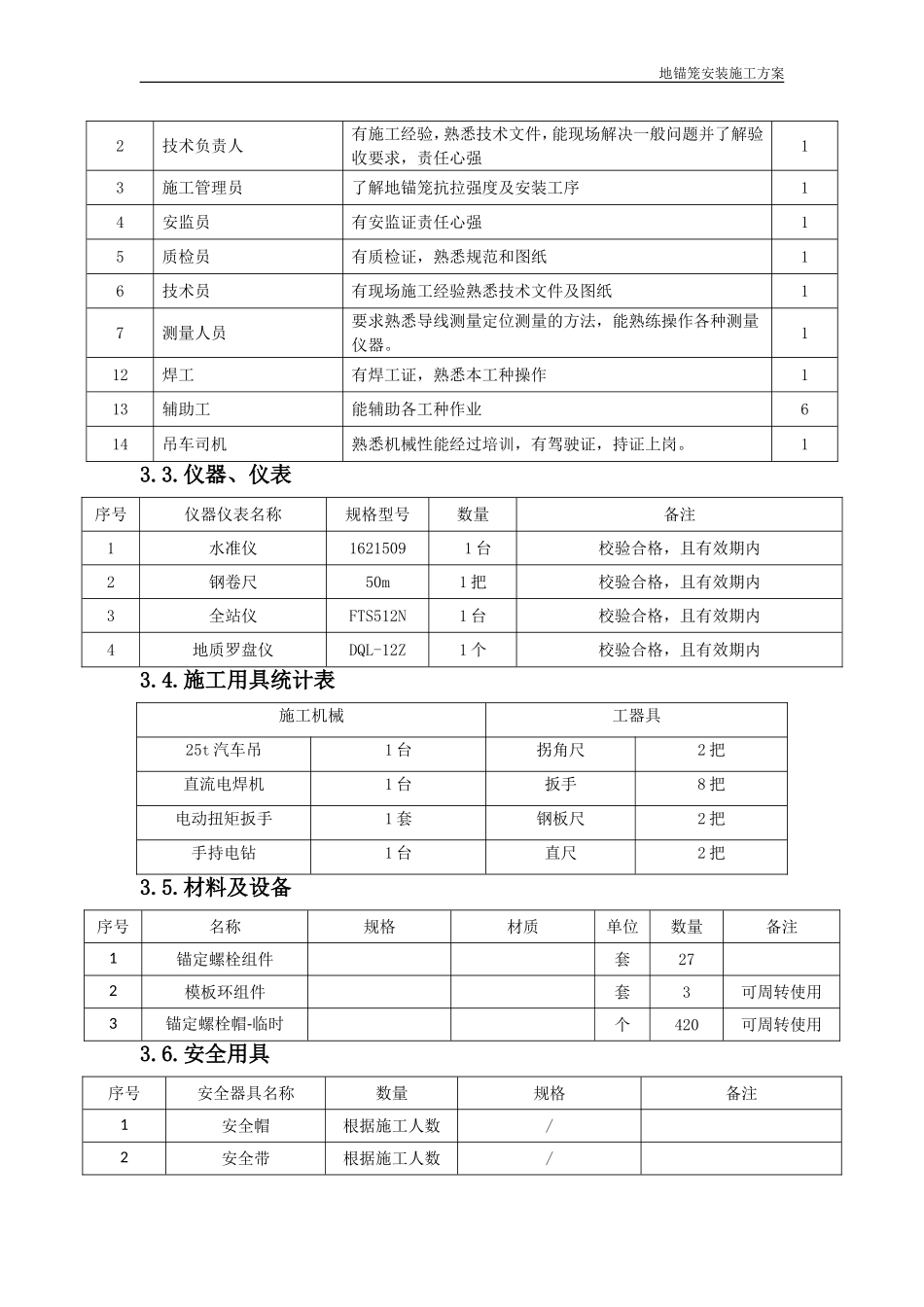

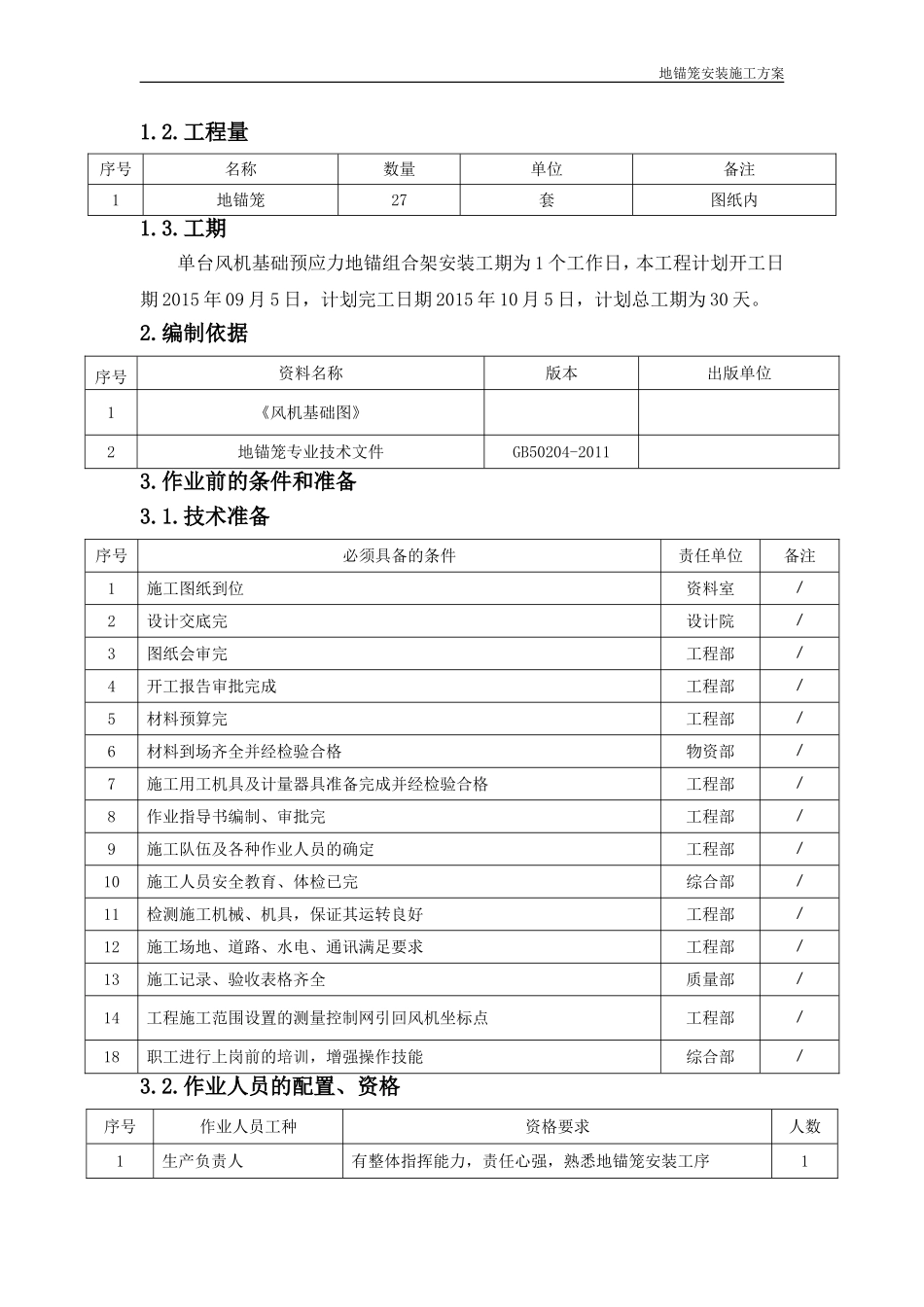

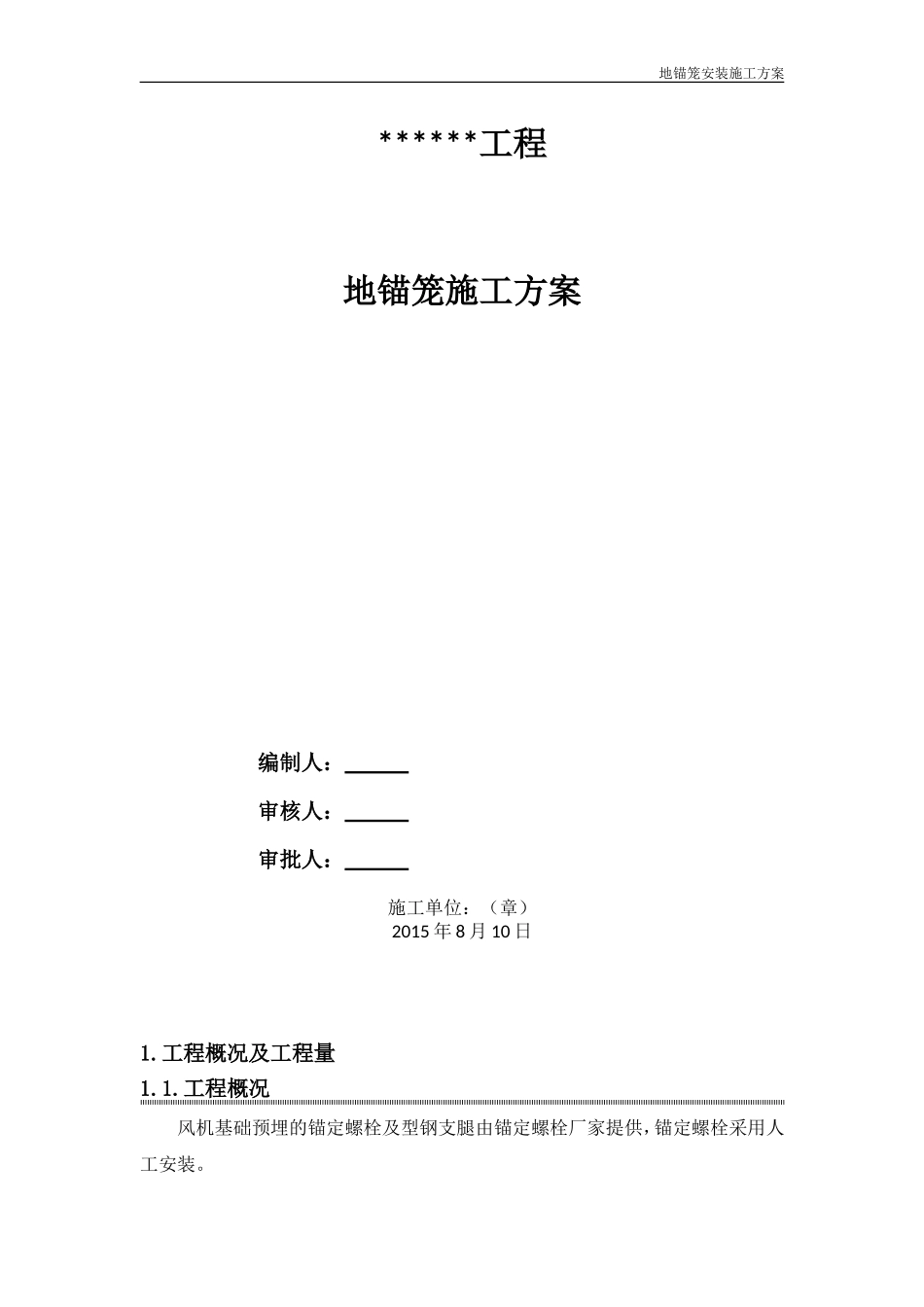

地锚笼安装施工方案******工程地锚笼施工方案编制人：审核人：审批人：施工单位：（章）2015年8月10日1.工程概况及工程量1.1.工程概况风机基础预埋的锚定螺栓及型钢支腿由锚定螺栓厂家提供，锚定螺栓采用人工安装。地锚笼安装施工方案1.2.工程量序号名称数量单位备注1地锚笼27套图纸内1.3.工期单台风机基础预应力地锚组合架安装工期为1个工作日，本工程计划开工日期2015年09月5日，计划完工日期2015年10月5日，计划总工期为30天。2.编制依据序号资料名称版本出版单位1《风机基础图》2地锚笼专业技术文件GB50204-20113.作业前的条件和准备3.1.技术准备序号必须具备的条件责任单位备注1施工图纸到位资料室/2设计交底完设计院/3图纸会审完工程部/4开工报告审批完成工程部/5材料预算完工程部/6材料到场齐全并经检验合格物资部/7施工用工机具及计量器具准备完成并经检验合格工程部/8作业指导书编制、审批完工程部/9施工队伍及各种作业人员的确定工程部/10施工人员安全教育、体检已完综合部/11检测施工机械、机具，保证其运转良好工程部/12施工场地、道路、水电、通讯满足要求工程部/13施工记录、验收表格齐全质量部/14工程施工范围设置的测量控制网引回风机坐标点工程部/18职工进行上岗前的培训，增强操作技能综合部/3.2.作业人员的配置、资格序号作业人员工种资格要求人数1生产负责人有整体指挥能力，责任心强，熟悉地锚笼安装工序1地锚笼安装施工方案2技术负责人有施工经验，熟悉技术文件，能现场解决一般问题并了解验收要求，责任心强13施工管理员了解地锚笼抗拉强度及安装工序14安监员有安监证责任心强15质检员有质检证，熟悉规范和图纸16技术员有现场施工经验熟悉技术文件及图纸17测量人员要求熟悉导线测量定位测量的方法，能熟练操作各种测量仪器。112焊工有焊工证，熟悉本工种操作113辅助工能辅助各工种作业614吊车司机熟悉机械性能经过培训，有驾驶证，持证上岗。13.3.仪器、仪表序号仪器仪表名称规格型号数量备注1水准仪16215091台校验合格，且有效期内2钢卷尺50m1把校验合格，且有效期内3全站仪FTS512N1台校验合格，且有效期内4地质罗盘仪DQL-12Z1个校验合格，且有效期内3.4.施工用具统计表施工机械工器具25t汽车吊1台拐角尺2把直流电焊机1台扳手8把电动扭矩扳手1套钢板尺2把手持电钻1台直尺2把3.5.材料及设备序号名称规格材质单位数量备注1锚定螺栓组件套272模板环组件套3可周转使用3锚定螺栓帽-临时个420可周转使用3.6.安全用具序号安全器具名称数量规格备注1安全帽根据施工人数/2安全带根据施工人数/地锚笼安装施工方案3安全警示旗根据场地/3.7.工序交接吊装组装前混凝土垫层验收完成，风机中心点通过控制网引回，并经过测绘单位确认。预应力锚栓基础图纸中锚栓组合件清单（附表锚栓组合件清单），清点各部件数量，对各部件进行外观检查。查看上、下锚板没有变形；锚栓螺纹没有损伤、锚栓没有弯曲。GE公司召开地锚笼安装交底，施工单位将地锚笼安装技术要点交予安装工人。3.8.其他序号环境条件要求备注1道路畅通无阻、平整坚实。2周围环境施工区无障碍、安全设施齐全；基坑周围场地平整，挡水围堰完整。坑边设有牢固的护栏，防止人员坠落坑中，基坑内干燥无积水。3现场条件水、电源接至施工现场；夜间施工照明充足。4天气条件无大雾、大风及雷雨恶劣天气4．作业的程序、方法和内容4.1.施工顺序4.2.施工工艺4.2.1锚栓组合件的清点。施工前，根据预应力锚栓基础图纸中锚栓组合件清单（附表锚栓组合件清单），清点各部件数量，对各部件进行外观检查。查看上、下锚板是否变形；锚栓螺纹是否损伤、锚栓是否弯曲，将不合格品剔除，严禁使用。4.2.2将所需部件运至现场后放置在平整的地方，用软木支垫，以防上、下锚板变形和螺栓螺纹的损坏。4.2.3.预埋件留置:根据预应力锚栓基础图要求，核对安装下锚板的预埋件数量、尺寸和位置是否正确。在浇筑地基混凝土时预留置埋件7块，4.2.4下锚板的安装:使用25t汽车吊，将下锚板吊起后缓缓移动到预埋件上方300mm处停住，先将下锚板支撑螺栓对应穿入下锚板上的螺孔内，下锚板上下各施工准备预埋件留置下锚固板安装定位螺栓及上锚固板安装安装...
