地面防水施工方法VIP免费

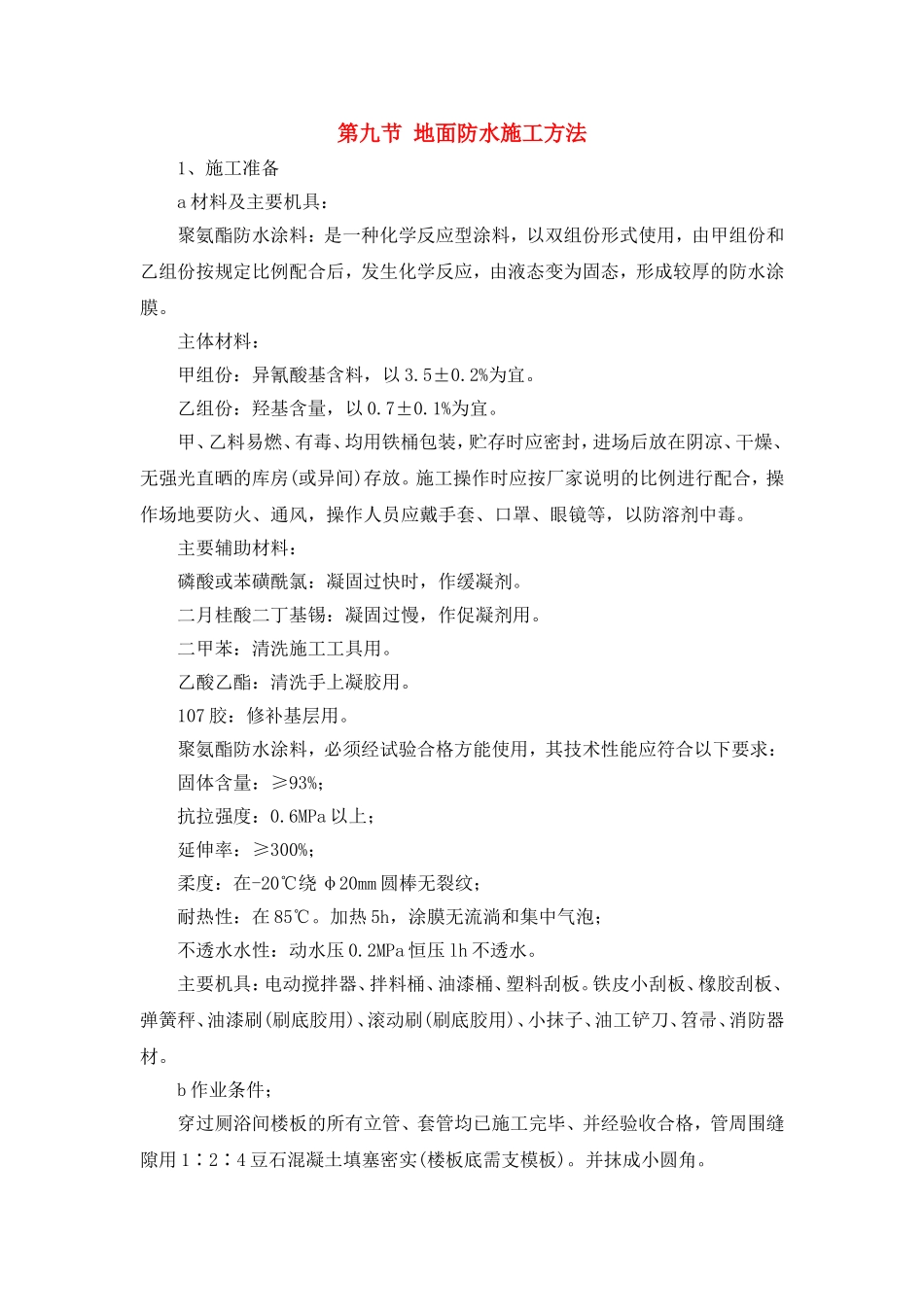

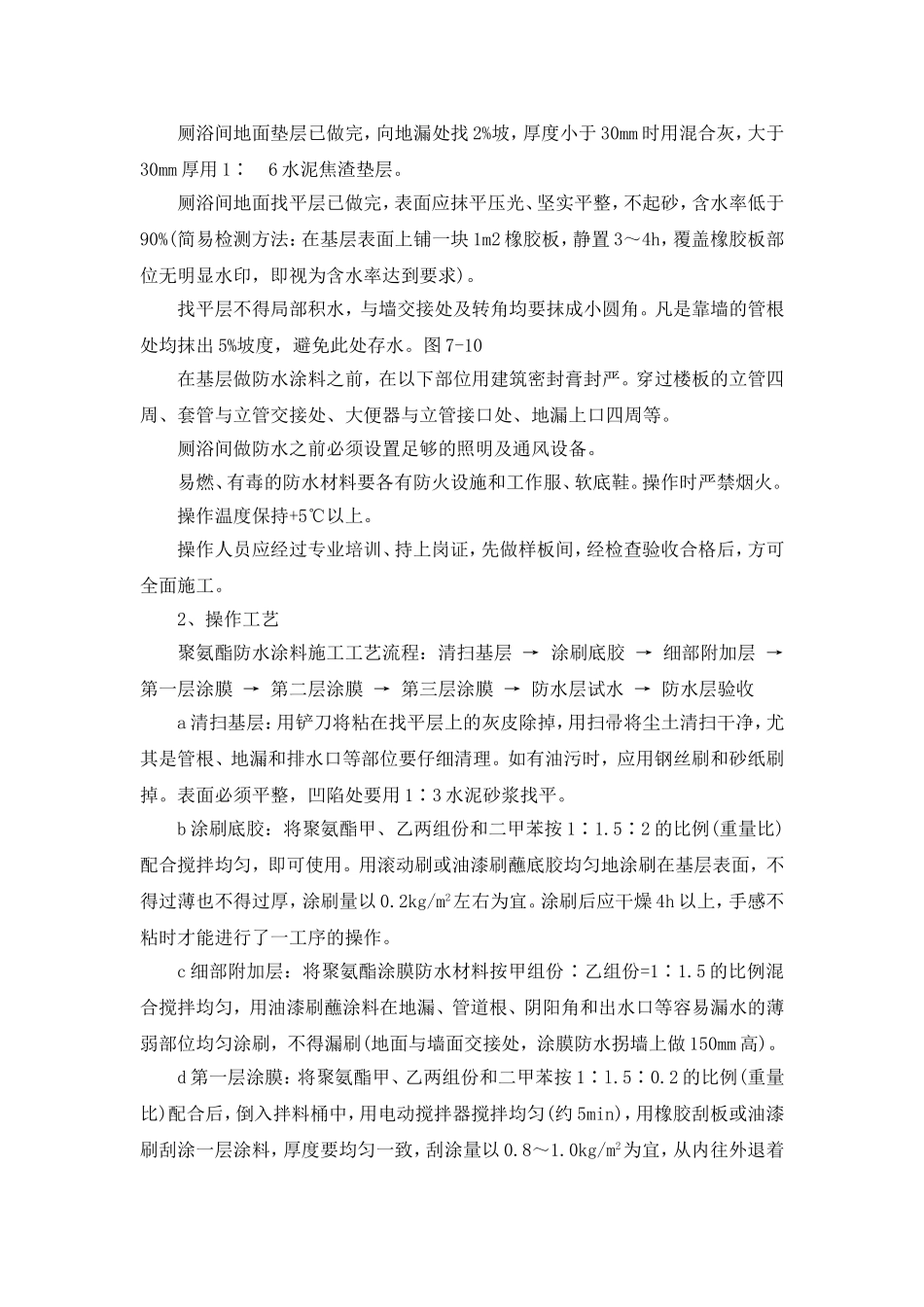

第九节地面防水施工方法1、施工准备a材料及主要机具：聚氨酯防水涂料：是一种化学反应型涂料，以双组份形式使用，由甲组份和乙组份按规定比例配合后，发生化学反应，由液态变为固态，形成较厚的防水涂膜。主体材料：甲组份：异氰酸基含料，以3.5±0.2%为宜。乙组份：羟基含量，以0.7±0.1%为宜。甲、乙料易燃、有毒、均用铁桶包装，贮存时应密封，进场后放在阴凉、干燥、无强光直晒的库房(或异间)存放。施工操作时应按厂家说明的比例进行配合，操作场地要防火、通风，操作人员应戴手套、口罩、眼镜等，以防溶剂中毒。主要辅助材料：磷酸或苯磺酰氯：凝固过快时，作缓凝剂。二月桂酸二丁基锡：凝固过慢，作促凝剂用。二甲苯：清洗施工工具用。乙酸乙酯：清洗手上凝胶用。107胶：修补基层用。聚氨酯防水涂料，必须经试验合格方能使用，其技术性能应符合以下要求：固体含量：≥93%；抗拉强度：0.6MPa以上；延伸率：≥300%；柔度：在-20℃绕φ20mm圆棒无裂纹；耐热性：在85℃。加热5h，涂膜无流淌和集中气泡；不透水水性：动水压0.2MPa恒压lh不透水。主要机具：电动搅拌器、拌料桶、油漆桶、塑料刮板。铁皮小刮板、橡胶刮板、弹簧秤、油漆刷(刷底胶用)、滚动刷(刷底胶用)、小抹子、油工铲刀、笤帚、消防器材。b作业条件；穿过厕浴间楼板的所有立管、套管均已施工完毕、并经验收合格，管周围缝隙用1∶2∶4豆石混凝土填塞密实(楼板底需支模板)。并抹成小圆角。厕浴间地面垫层已做完，向地漏处找2%坡，厚度小于30mm时用混合灰，大于30mm厚用1∶6水泥焦渣垫层。厕浴间地面找平层已做完，表面应抹平压光、坚实平整，不起砂，含水率低于90%(简易检测方法：在基层表面上铺一块1m2橡胶板，静置3～4h，覆盖橡胶板部位无明显水印，即视为含水率达到要求)。找平层不得局部积水，与墙交接处及转角均要抹成小圆角。凡是靠墙的管根处均抹出5%坡度，避免此处存水。图7-10在基层做防水涂料之前，在以下部位用建筑密封膏封严。穿过楼板的立管四周、套管与立管交接处、大便器与立管接口处、地漏上口四周等。厕浴间做防水之前必须设置足够的照明及通风设备。易燃、有毒的防水材料要各有防火设施和工作服、软底鞋。操作时严禁烟火。操作温度保持+5℃以上。操作人员应经过专业培训、持上岗证，先做样板间，经检查验收合格后，方可全面施工。2、操作工艺聚氨酯防水涂料施工工艺流程：清扫基层→涂刷底胶→细部附加层→第一层涂膜→第二层涂膜→第三层涂膜→防水层试水→防水层验收a清扫基层：用铲刀将粘在找平层上的灰皮除掉，用扫帚将尘土清扫干净，尤其是管根、地漏和排水口等部位要仔细清理。如有油污时，应用钢丝刷和砂纸刷掉。表面必须平整，凹陷处要用1∶3水泥砂浆找平。b涂刷底胶：将聚氨酯甲、乙两组份和二甲苯按1∶1.5∶2的比例(重量比)配合搅拌均匀，即可使用。用滚动刷或油漆刷蘸底胶均匀地涂刷在基层表面，不得过薄也不得过厚，涂刷量以0.2kg/m2左右为宜。涂刷后应干燥4h以上，手感不粘时才能进行了一工序的操作。c细部附加层：将聚氨酯涂膜防水材料按甲组份∶乙组份=1∶1.5的比例混合搅拌均匀，用油漆刷蘸涂料在地漏、管道根、阴阳角和出水口等容易漏水的薄弱部位均匀涂刷，不得漏刷(地面与墙面交接处，涂膜防水拐墙上做150mm高)。d第一层涂膜：将聚氨酯甲、乙两组份和二甲苯按1∶l.5∶0.2的比例(重量比)配合后，倒入拌料桶中，用电动搅拌器搅拌均匀(约5min)，用橡胶刮板或油漆刷刮涂一层涂料，厚度要均匀一致，刮涂量以0.8～1.0kg/m2为宜，从内往外退着操作。e第二层涂膜：第一层涂膜后，涂膜固化到不粘手时，按第一遍材料配比方法进行第二遍涂膜操作，为使涂膜厚度均匀，刮涂方向必须与第一遍刮涂方向垂直刮涂量与第一遍同。f第三层涂膜：第二层涂膜固化后，仍按前两遍的材料配比搅拌好涂膜材料，进行第三遍刮涂，刮涂量以0.4～0.5kg/m2为宜。在操作过程中根据当天操作量配料，不得搅拌过多。如涂料粘度过大不便涂刮时，可加人少量二甲苯进行稀释，加入量不得大于乙料的10%。如甲、乙料混合后固化过快，影响施工时，可加入少许磷酸或苯磺酚氯化缓凝剂，加入量不得大于甲料的0.5%；如涂膜固化太...
