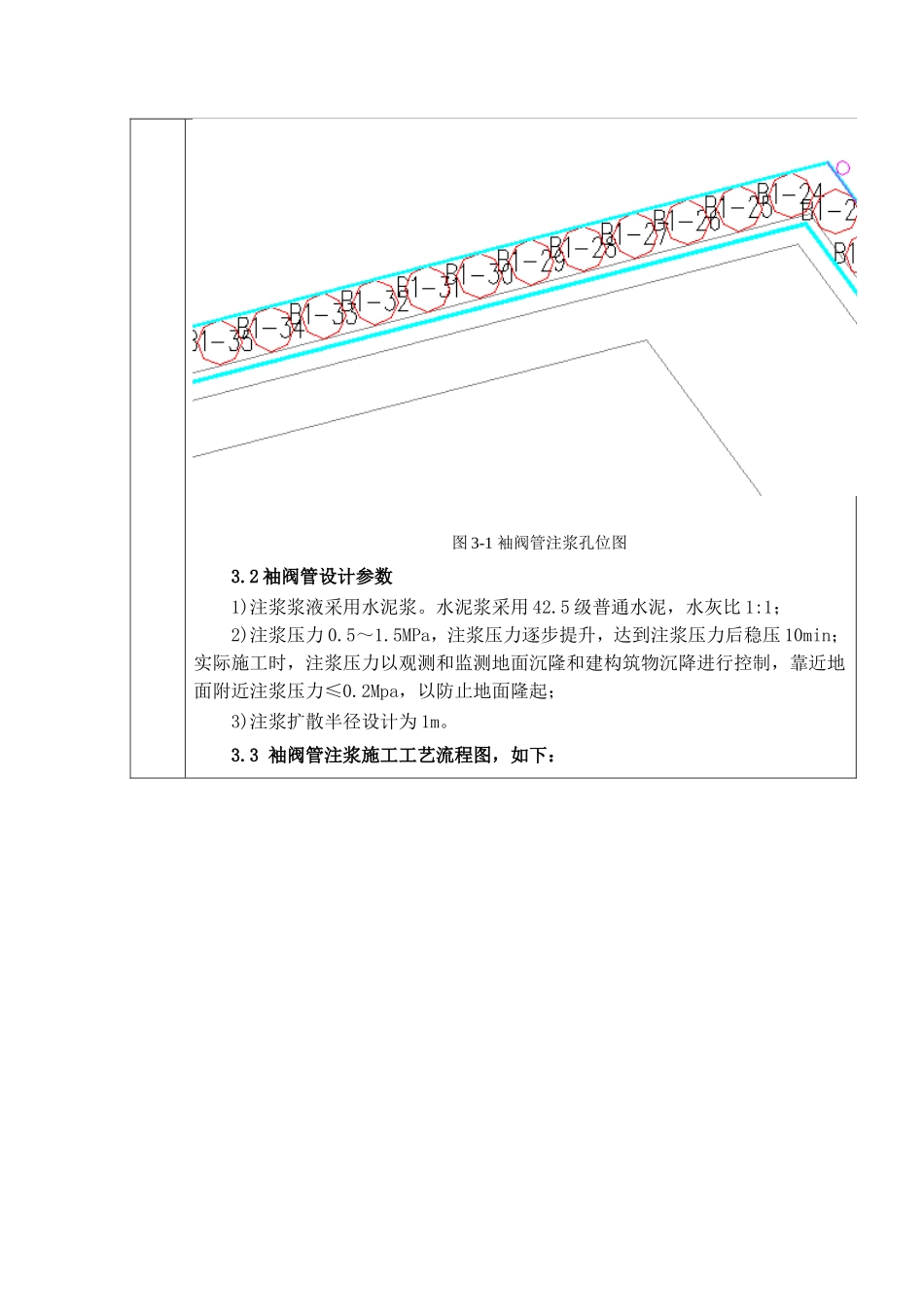

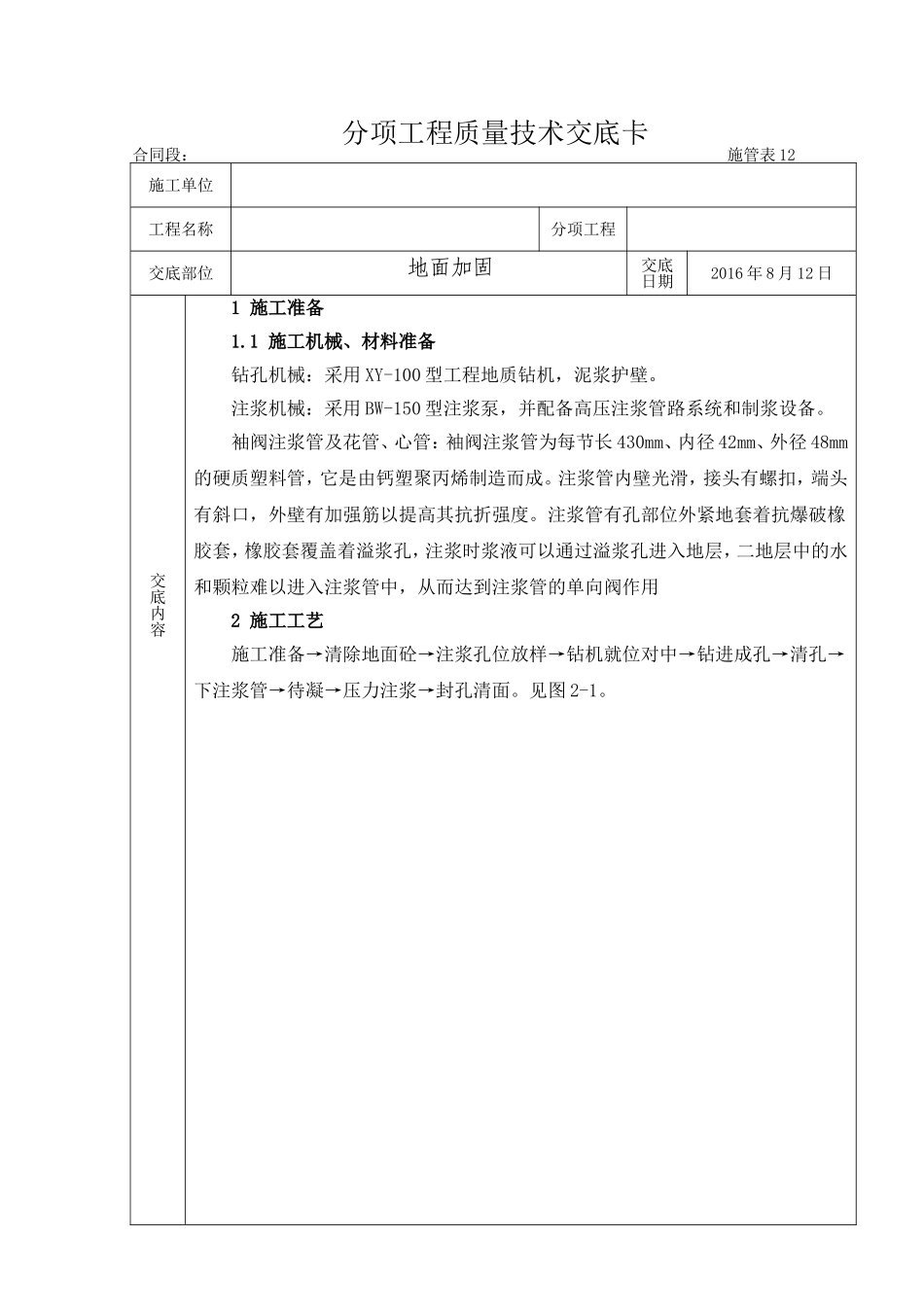

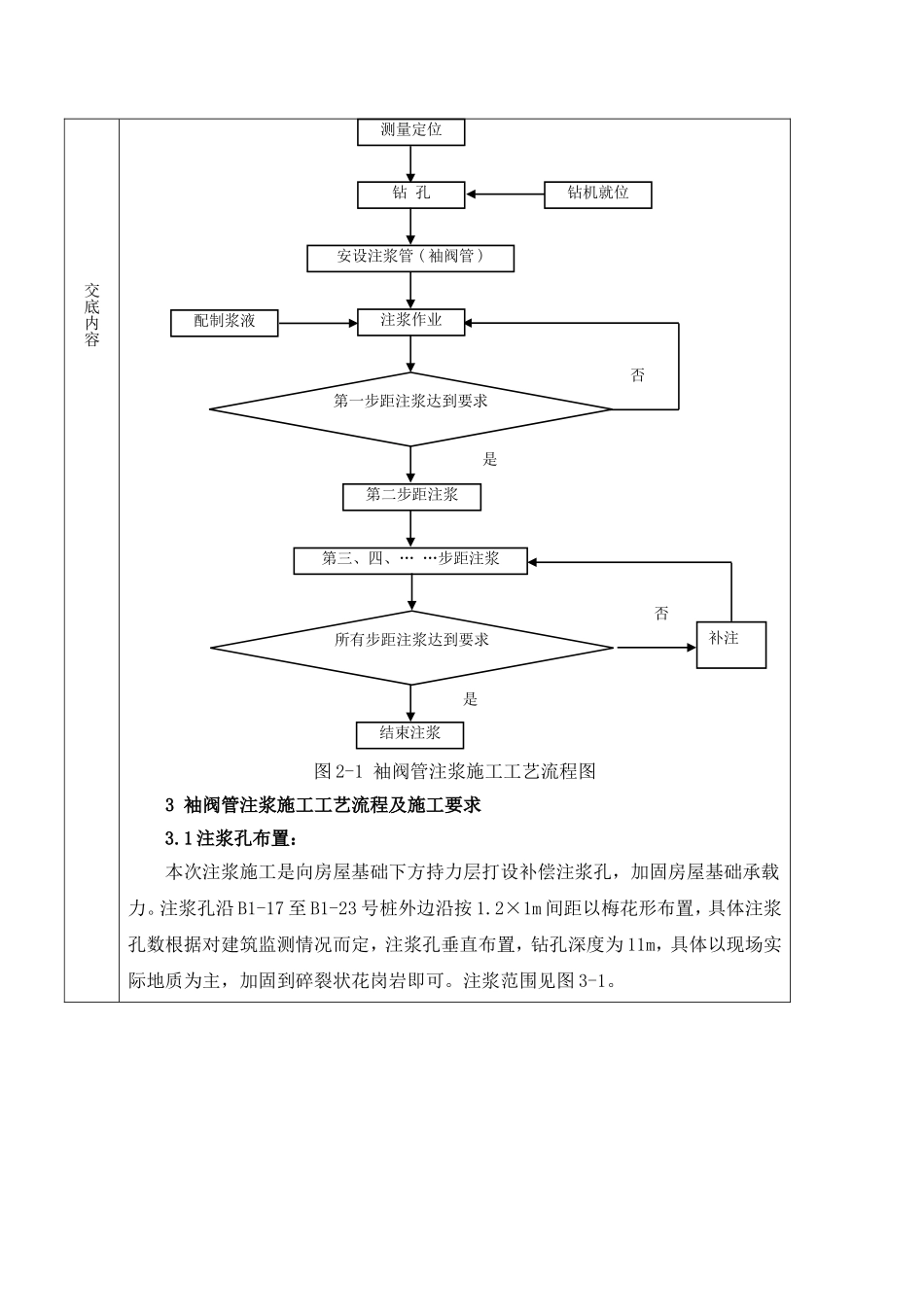

分项工程质量技术交底卡合同段：施管表12施工单位工程名称分项工程交底部位地面加固交底日期2016年8月12日交底内容1施工准备1.1施工机械、材料准备钻孔机械：采用XY-100型工程地质钻机，泥浆护壁。注浆机械：采用BW-150型注浆泵，并配备高压注浆管路系统和制浆设备。袖阀注浆管及花管、心管：袖阀注浆管为每节长430mm、内径42mm、外径48mm的硬质塑料管，它是由钙塑聚丙烯制造而成。注浆管内壁光滑，接头有螺扣，端头有斜口，外壁有加强筋以提高其抗折强度。注浆管有孔部位外紧地套着抗爆破橡胶套，橡胶套覆盖着溢浆孔，注浆时浆液可以通过溢浆孔进入地层，二地层中的水和颗粒难以进入注浆管中，从而达到注浆管的单向阀作用2施工工艺施工准备→清除地面砼→注浆孔位放样→钻机就位对中→钻进成孔→清孔→下注浆管→待凝→压力注浆→封孔清面。见图2-1。交底内容图2-1袖阀管注浆施工工艺流程图3袖阀管注浆施工工艺流程及施工要求3.1注浆孔布置：本次注浆施工是向房屋基础下方持力层打设补偿注浆孔，加固房屋基础承载力。注浆孔沿B1-17至B1-23号桩外边沿按1.2×1m间距以梅花形布置，具体注浆孔数根据对建筑监测情况而定，注浆孔垂直布置，钻孔深度为11m，具体以现场实际地质为主，加固到碎裂状花岗岩即可。注浆范围见图3-1。安设注浆管(袖阀管)是结束注浆第一步距注浆达到要求补注测量定位钻孔钻机就位注浆作业配制浆液否第二步距注浆第三、四、……步距注浆所有步距注浆达到要求是否图3-1袖阀管注浆孔位图3.2袖阀管设计参数1)注浆浆液采用水泥浆。水泥浆采用42.5级普通水泥，水灰比1:1；2)注浆压力0.5～1.5MPa，注浆压力逐步提升，达到注浆压力后稳压10min；实际施工时，注浆压力以观测和监测地面沉隆和建构筑物沉降进行控制，靠近地面附近注浆压力≤0.2Mpa，以防止地面隆起；3)注浆扩散半径设计为1m。3.3袖阀管注浆施工工艺流程图，如下：3.4袖阀管注浆工艺流程3.4.1地质钻机成孔根据施工图设计袖阀管注浆桩位布置图确定出袖阀管注浆的桩位位置。地质钻机成孔选用合金钻头。在地质钻机成孔过程中对土样进行采集，进行实际钻探地质描述，根据地质资料确定出加固范围内不同土层分布状况，合理确定施工参数。根据本工程加固根据实际情况确定，注浆深度为11m，钻机成孔深度控制在11m，钻孔角度为垂直钻孔。4.3.4.2安装袖阀管根据注浆加固深度确定出袖阀管的安装配置。钻孔深度约为11m，袖阀管安装高出地面0.3m，实际袖阀管安装长度为11.3m，可根据现场情况调整。袖阀管注浆按照顶部高出设计注浆面0.3m考虑，注浆管配置长度11.3m，可根据现场情况调整配管长度。加工安装时，安装袖阀管注浆封底盖；逐节连接下沉。在下沉过程中注浆管内注满清水，抵抗水下水上浮力作用力。调整袖阀管离钻孔边缘的距离，用楔块临时固定。3.4.3封孔料的配置及填充袖阀管有钻孔之间的空隙分段、分材料进行填充。在袖阀管段用碎石填充。3.4.4袖阀管注浆注浆程序：清洗袖阀管→进行第一轮注浆→清洗袖阀管内的残留浆液→待凝12小时→进行第二轮补充注浆。根据成孔的先后顺序，待封管材料具有一定强度0.3MPa后（一般为3天），将4分带双塞的注浆钢管从袖阀管中下到注浆位置，自下而上分段注浆，分段长3m，两端之间搭接0.3m。注浆参数及步骤为：（1）浆液配合比为：水泥：水=1:1。（2）注浆压力：0.5～1.5Mpa。主要以注浆泵的档位（注浆速度）及压力表前回浆管控制压力。（3）注浆顺序：线外后内、间隔跳灌为原则。（4）注浆速度：底部和顶部注浆速度为30～80L/min，其它位置为80～150L/min。注浆量根据搅拌桶的容积、注浆泵的档位确定。（5）终灌标准：保证地面不产生裂缝、隆起和冒浆的情况下，达到注浆压力后稳压10min；实际施工时，注浆压力以观测和监测地面沉隆和建构筑物沉降进行控制，靠近地面附近注浆压力≤0.2Mpa，以防止地面隆起。注浆过程中，每段注浆完成后，向上或向下移动一个步距的心管长度。宜采用提升与设备移动，或人工采用2个管钳对称夹住心管，两侧同时均匀用力，将心管移动。每完成3～4m注浆长度，要拆掉一节注浆心管。4.3.4.5注浆管道的清洗保护注浆完成后，用高压清水泵冲洗袖阀管内浆液，...
