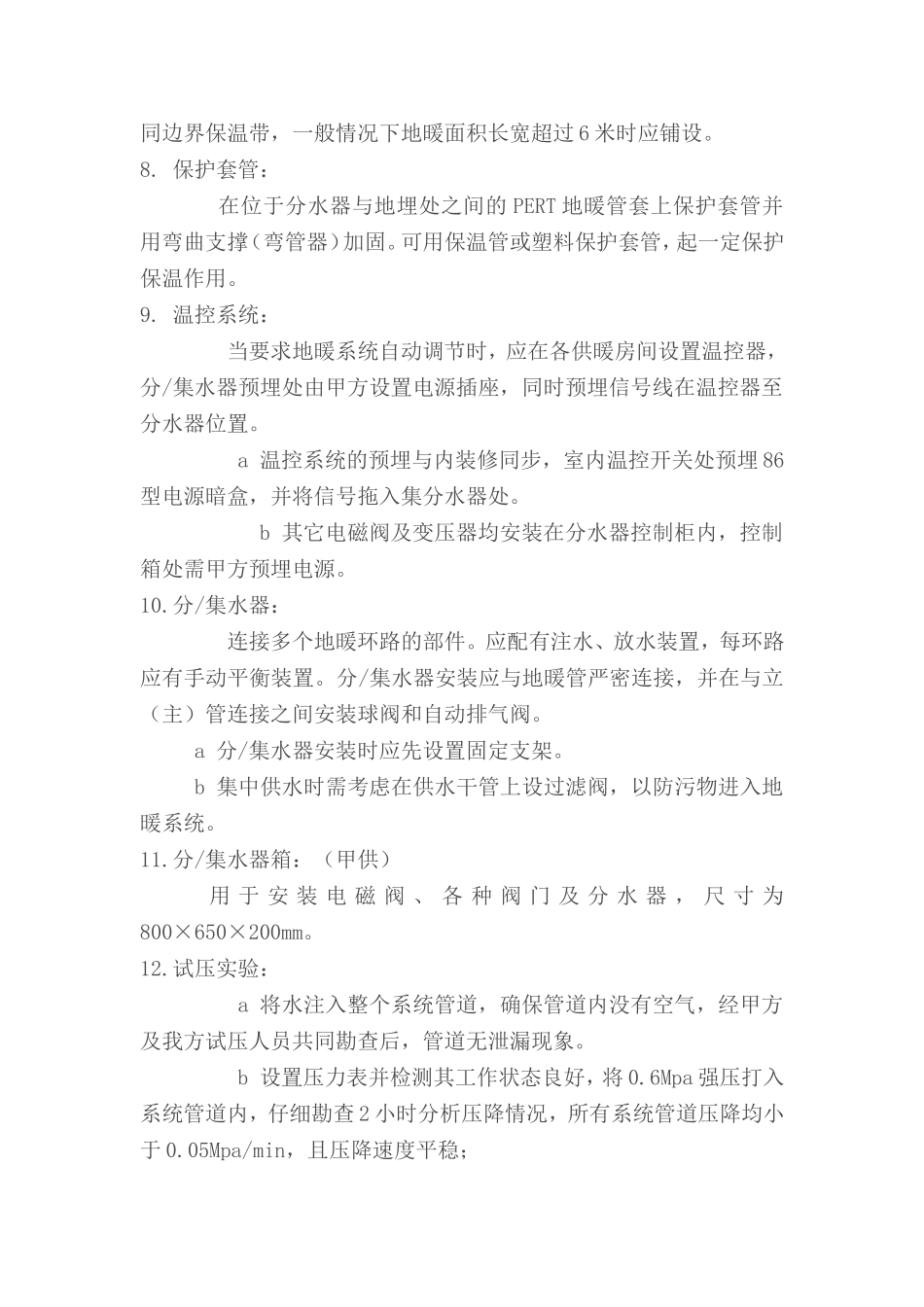

地暖安装规范一、水暖系统安装工艺:1.边界保温带：地板辐射供暖系统与墙、柱等构件间的绝热构造。边界保温带应允许5mm的可压缩量。边界保温带可以用8～10mm厚、50～100mm宽的聚苯乙烯板条，也可使用复合薄膜的绝热产品，在系统安装中加设。2.保温板：阻止或减少地暖系统热损失的构造。采用热阻要求更加好的XPS挤塑式聚苯乙烯板，厚度为2mm，在基础钢板上铺设。3.金属铝箔反射膜：避免绝热层上部施工水分破坏绝热层功能的构造，阻止热量向下传导，在地暖管道安装前铺装于保温层之上。4.钢筋网：由ф3～5mm钢筋组成，用于扎固地暖管道于设定的间距上，在金属反射膜之上安装固定牢固。5.扎带：将地暖管道固定在钢筋网上的塑料带。（可采用细铅丝代替固定绑扎）6.PERT管：采用具有良好耐压能力和长久工作寿命的、用于地暖系统的抗渗氧PERT管。将PERT管固定在钢精网之间，固定间距为50mm，弯管处适当加密。PERT管间距要求符合设计时的方案，在各循环回路的接头连接分水器。7.伸缩缝：避免现浇层出现开裂，按规定设置的现浇层膨胀缝。材料性能同边界保温带，一般情况下地暖面积长宽超过6米时应铺设。8.保护套管：在位于分水器与地埋处之间的PERT地暖管套上保护套管并用弯曲支撑（弯管器）加固。可用保温管或塑料保护套管，起一定保护保温作用。9.温控系统：当要求地暖系统自动调节时，应在各供暖房间设置温控器，分/集水器预埋处由甲方设置电源插座，同时预埋信号线在温控器至分水器位置。a温控系统的预埋与内装修同步，室内温控开关处预埋86型电源暗盒，并将信号拖入集分水器处。b其它电磁阀及变压器均安装在分水器控制柜内，控制箱处需甲方预埋电源。10.分/集水器：连接多个地暖环路的部件。应配有注水、放水装置，每环路应有手动平衡装置。分/集水器安装应与地暖管严密连接，并在与立（主）管连接之间安装球阀和自动排气阀。a分/集水器安装时应先设置固定支架。b集中供水时需考虑在供水干管上设过滤阀，以防污物进入地暖系统。11.分/集水器箱：（甲供）用于安装电磁阀、各种阀门及分水器，尺寸为800×650×200mm。12.试压实验：a将水注入整个系统管道，确保管道内没有空气，经甲方及我方试压人员共同勘查后，管道无泄漏现象。b设置压力表并检测其工作状态良好，将0.6Mpa强压打入系统管道内，仔细勘查2小时分析压降情况，所有系统管道压降均小于0.05Mpa/min，且压降速度平稳；c强压试验2小时以后，将系统管道降压至0.6Mpa继续观察直至0.4Mpa的稳压工作状态24小时，系统管道压力基本试验完成。d试压完成后交付试压报告由甲方签字确认。13.充填混凝土：（甲供）用于保护地暖管道和使地面温度均匀的构造层。一般为细石混凝土，石子颗粒直径不应大于10mm，水泥砂浆体积比例不小于1：3，混凝土强度等级不小于C20。非居住建筑中，现浇层的混凝土等级由土建设计确定。a混凝土铺设时应单独作业，不能与其他工种混合施工。b管道应带压充填混凝土，尽量避免大力踩踏已铺好的管路，并禁止硬底鞋。c混凝土浇筑高度为40mm，应人工铺平，不可用振荡器。d充填混凝土时应避免地暖管道浮动。e混凝土完全凝固后方可泄压。14.系统调试：在所有水源、电源、热水回水都正常供应到位的情况下进行整个系统的调试，且全部调试成功后交由甲方业主签字确认。二、电热地暖系统安装工艺:1．施工准备：严格按照设计要求及方案进行施工，施工开始前组织参与施工的人员熟悉施工图纸，讲解施工要点，做到每个施工人员对自己的工作和责任明白、清楚。准确地预留座便器、浴缸、淋浴房、地漏、门托的位置，精确计算铺设线距。（1）、施工前将组织有关技术人员深化图纸、掌握设计要求并进行技术交底，做到人人心中有数，严格按照施工程序和施工规范进行施工；（2）、积极同业主以及装潢方协调，确定进场施工日期；（3）、在施工场地附近确定临时设施，保证按时根据甲方的指示进场施工，积极配合相关的技术工种，协调施工中所遇到的问题；（4）、同时组织总包方或精装饰方有关管理人员，说明地坪加热系统在施工中装饰人员应注意的事项，配合施工；（5）、建立此项目在施工中施工人员应注意的安全防范措施、文明施工措施，妥善...
