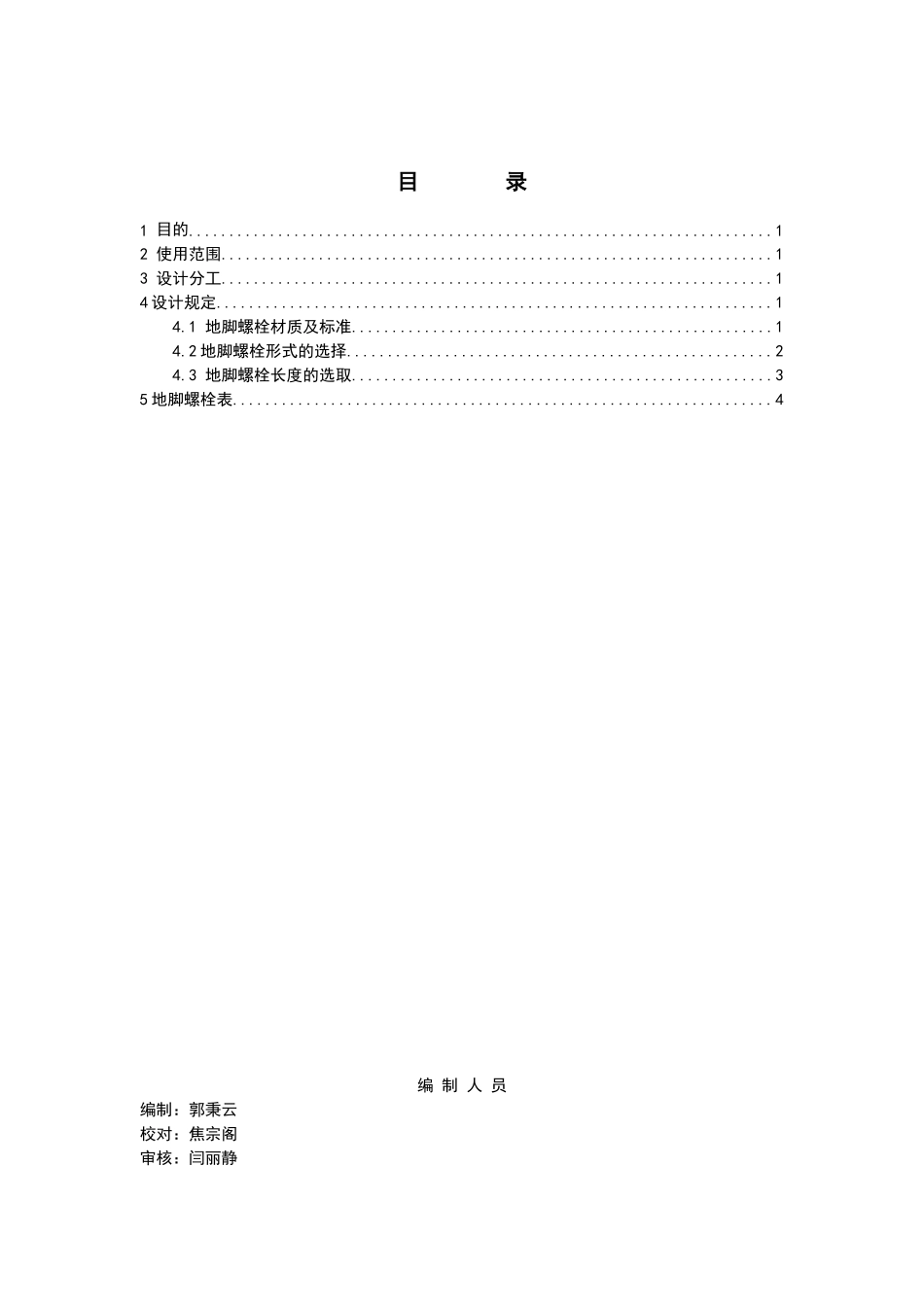

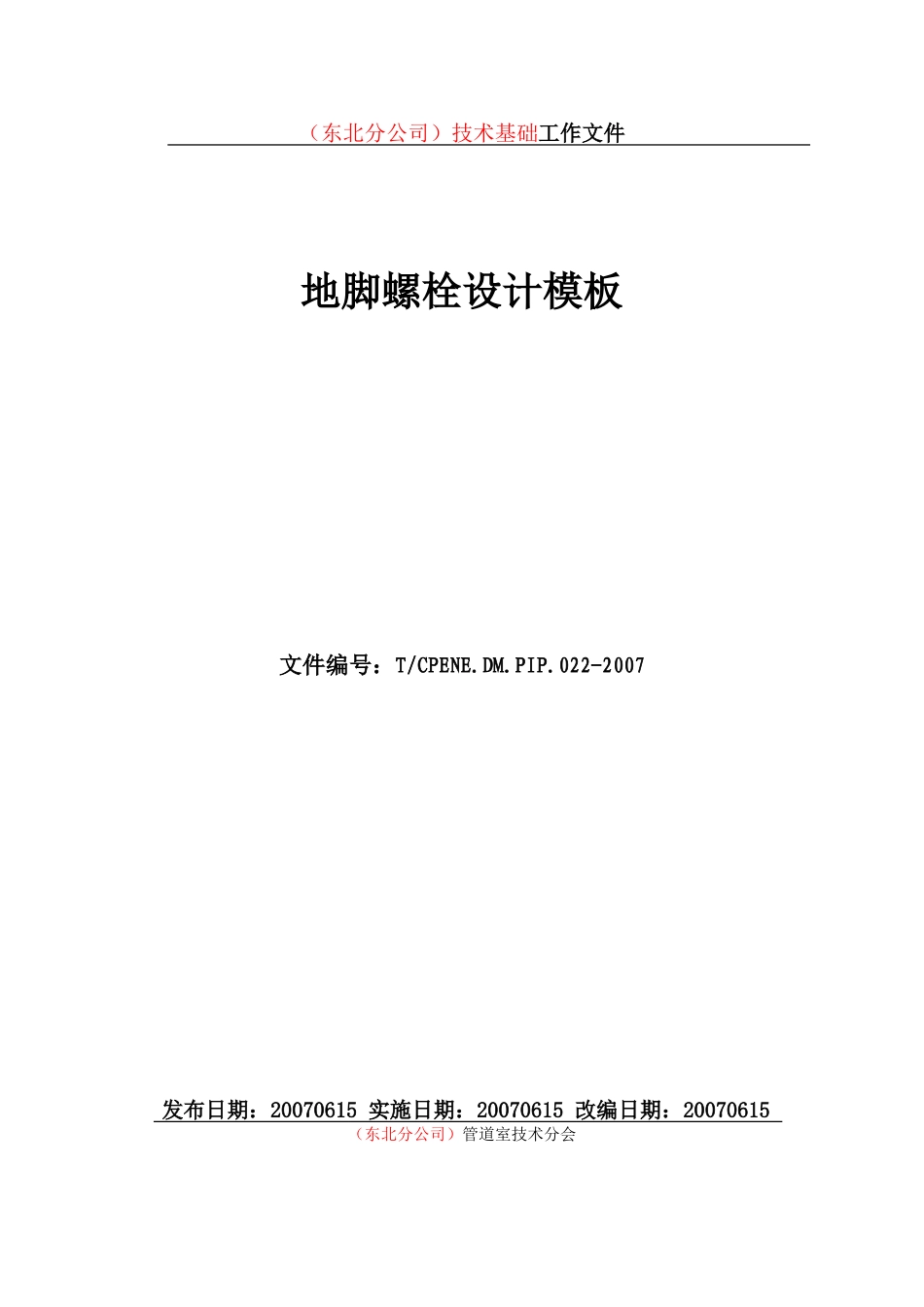

（东北分公司）技术基础工作文件地脚螺栓设计模板文件编号：T/CPENE.DM.PIP.022-2007发布日期：20070615实施日期：20070615改编日期：20070615（东北分公司）管道室技术分会目录1目的........................................................................12使用范围....................................................................13设计分工....................................................................14设计规定....................................................................14.1地脚螺栓材质及标准....................................................14.2地脚螺栓形式的选择....................................................24.3地脚螺栓长度的选取....................................................35地脚螺栓表..................................................................4编制人员编制：郭秉云校对：焦宗阁审核：闫丽静审定：张慧1目的规范地脚螺栓的选用，明确地脚螺栓具体的选用方法，形成设计统一模式，特制定本规定。2使用范围2.1本规定适用于炼油、石油化工、精细化工、轻化工等相近类似的各类化工装置的新建项目、扩建及改建项目的工程设计。2.2适用于一般常规操作条件，不包括设备操作条件为低温或工艺设备有特殊要求以及有腐蚀等非常规操作。使用环境为自然环境或有一般防冻采暖的厂房内。2.3用于设备安装选用地脚螺栓。3设计分工3.1风荷载较大的和高径比较大的立式设备（塔、容器、反应器）由设备专业设计，并随设备配套带模板的直埋地脚螺栓。3.2定型设备和机泵安装用的地脚螺栓由机泵制造厂配套提供。3.3其余设备安装用的地脚螺栓由配管专业设计，并提供设备地脚螺栓一览表，其螺栓直径及数量和其它有关要求按设备专业条件设置。4设计规定4.1地脚螺栓材质及标准a)带弯钩（或直钩）地脚螺栓标准：GB799-88，产品等级：C，机械性能等级：3.6，（螺纹规格d>M39:按协议）材料：Q235-A，六角螺母标准：GB/T41-2000，产品等级：C，机械性能等级：4、5，（螺纹规格d>M39:按协议；螺纹规格d≤M16：5；M16M39:按协议；螺纹规格d≤M16：5；M16
