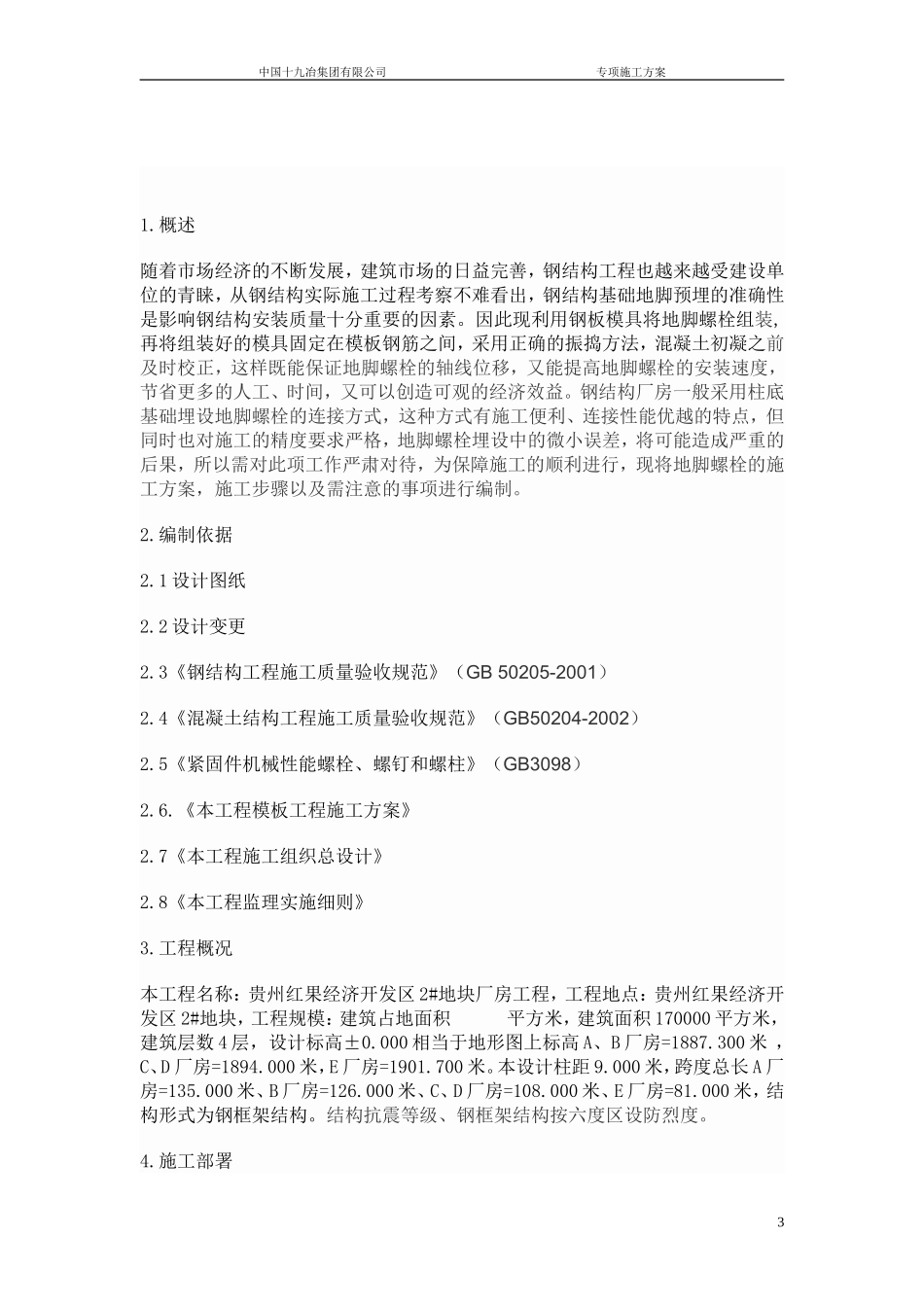

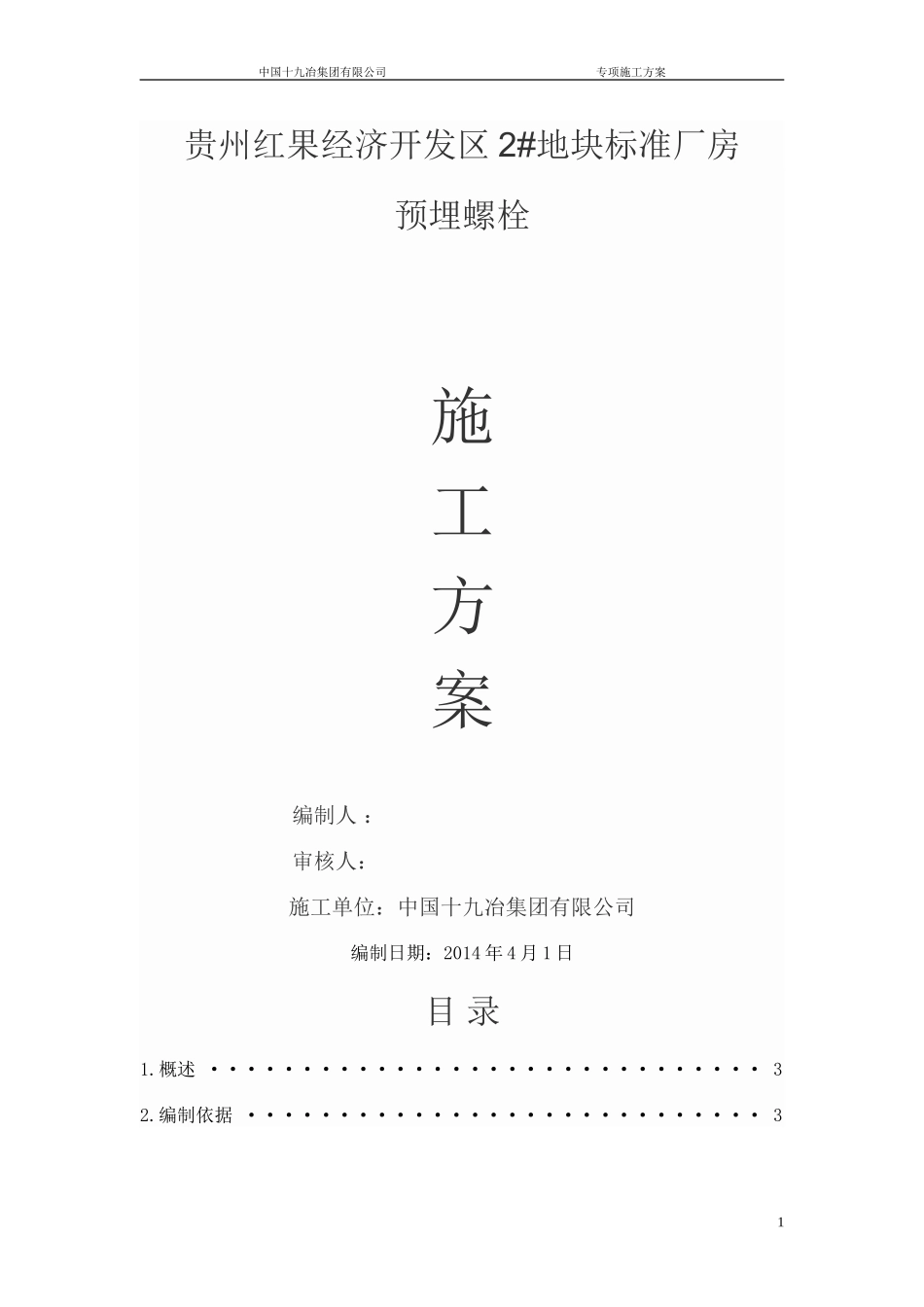

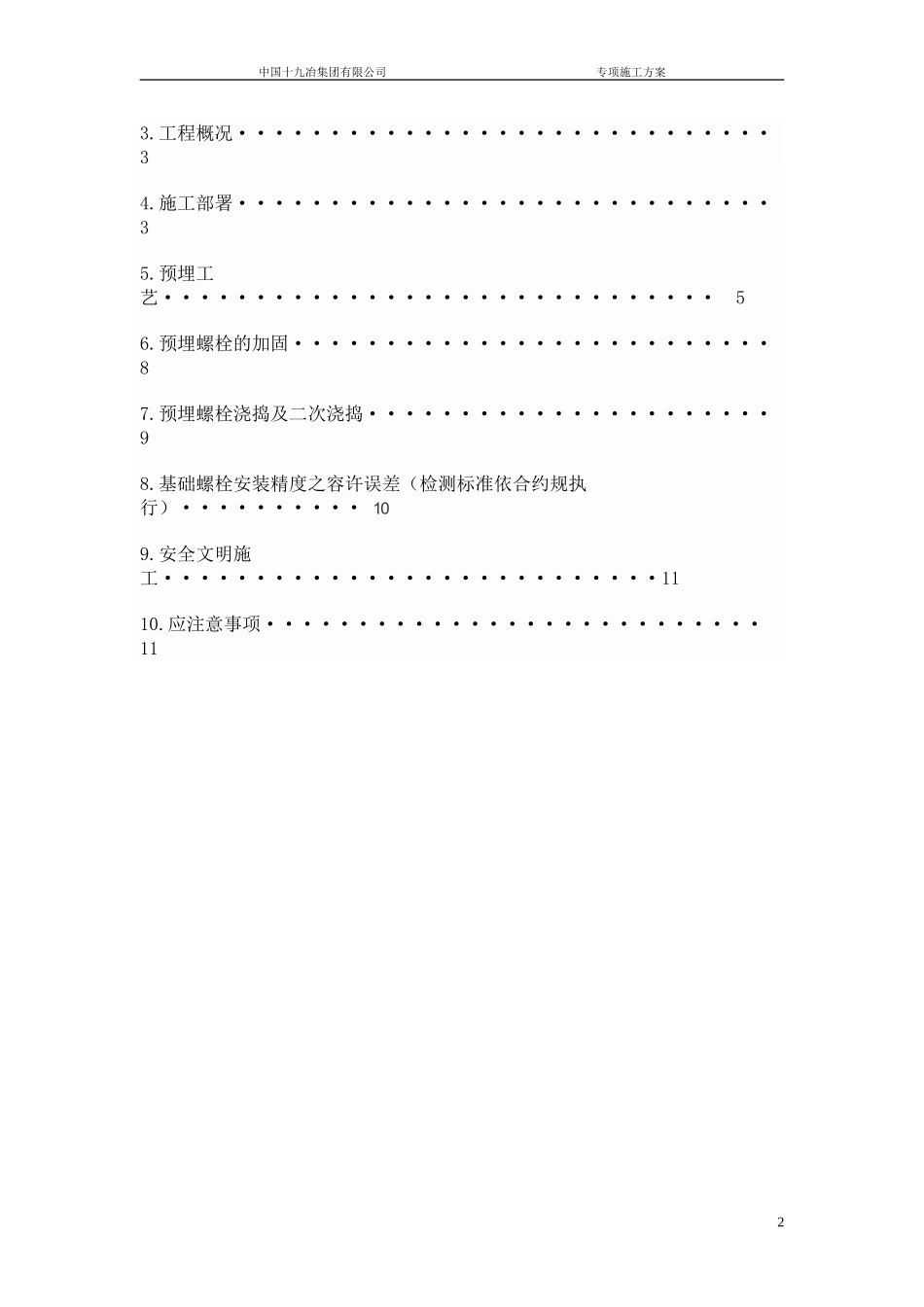

中国十九冶集团有限公司专项施工方案贵州红果经济开发区2#地块标准厂房预埋螺栓施工方案编制人：审核人：施工单位：中国十九冶集团有限公司编制日期：2014年4月1日目录1.概述······························32.编制依据····························31中国十九冶集团有限公司专项施工方案3.工程概况·····························34.施工部署·····························35.预埋工艺······························56.预埋螺栓的加固··························87.预埋螺栓浇捣及二次浇捣······················98.基础螺栓安装精度之容许误差（检测标准依合约规执行）··········109.安全文明施工···························1110.应注意事项···························112中国十九冶集团有限公司专项施工方案1.概述随着市场经济的不断发展，建筑市场的日益完善，钢结构工程也越来越受建设单位的青睐，从钢结构实际施工过程考察不难看出，钢结构基础地脚预埋的准确性是影响钢结构安装质量十分重要的因素。因此现利用钢板模具将地脚螺栓组装,再将组装好的模具固定在模板钢筋之间，采用正确的振捣方法，混凝土初凝之前及时校正，这样既能保证地脚螺栓的轴线位移，又能提高地脚螺栓的安装速度，节省更多的人工、时间，又可以创造可观的经济效益。钢结构厂房一般采用柱底基础埋设地脚螺栓的连接方式，这种方式有施工便利、连接性能优越的特点，但同时也对施工的精度要求严格，地脚螺栓埋设中的微小误差，将可能造成严重的后果，所以需对此项工作严肃对待，为保障施工的顺利进行，现将地脚螺栓的施工方案，施工步骤以及需注意的事项进行编制。2.编制依据2.1设计图纸2.2设计变更2.3《钢结构工程施工质量验收规范》（GB50205-2001）2.4《混凝土结构工程施工质量验收规范》（GB50204-2002）2.5《紧固件机械性能螺栓、螺钉和螺柱》（GB3098）2.6.《本工程模板工程施工方案》2.7《本工程施工组织总设计》2.8《本工程监理实施细则》3.工程概况本工程名称：贵州红果经济开发区2#地块厂房工程，工程地点：贵州红果经济开发区2#地块，工程规模：建筑占地面积平方米，建筑面积170000平方米，建筑层数4层，设计标高±0.000相当于地形图上标高A、B厂房=1887.300米，C、D厂房=1894.000米，E厂房=1901.700米。本设计柱距9.000米，跨度总长A厂房=135.000米、B厂房=126.000米、C、D厂房=108.000米、E厂房=81.000米，结构形式为钢框架结构。结构抗震等级、钢框架结构按六度区设防烈度。4.施工部署3中国十九冶集团有限公司专项施工方案4.1地脚螺栓加工4.1.1本工程地脚螺栓螺纹段全部采用车床加工，要求螺纹螺牙均匀、螺纹长度满足设计要求及规范要求。4.1.2地脚螺栓托板和加筋板采用人工电弧焊焊接，要求焊接焊缝均匀、满焊、不留气孔、无焊瘤，焊缝尺寸必须符合设计、符合规范要求。4.1.3螺栓加工完毕、进施工现场前必须由材料员和检验员进行100%自检，检查螺栓规格、尺寸、数量、螺纹段长度、总长度是否符合设计要求。4.1.4验收合格螺栓螺纹段及时涂防绣油，防止生绣；按规格堆放整齐，堆放过程中做好相应的保护措施，防止螺纹段磕碰造成不应有的损伤；并做好标识，使之醒目。4.1.5出厂前出具自检报告和出厂合格证。4.2技术准备4.2.1收集、准备相应的技术资料，如施工图纸，预埋规范等。4.2.2组织项目人员认真学习有关的规范、规程、规定，在施工的过程中做到有据可依。4.2.3施工前认真审阅施工图纸，在图纸会审的基础上争取将施工中可能碰到的问题在施工前解决，提前确定施工中存在的难点及需要重点注意的地方，做到目标明确，重点突出。4.2.4具体需要熟悉的有：螺栓规格、数量，轴距尺寸，每轴之间垮距尺寸，预埋种类等做到心中有数。工作难点其注意的地方有：如何保证轴与轴之间平行，如何保证每轴距在规范要求内。4.2.5...
