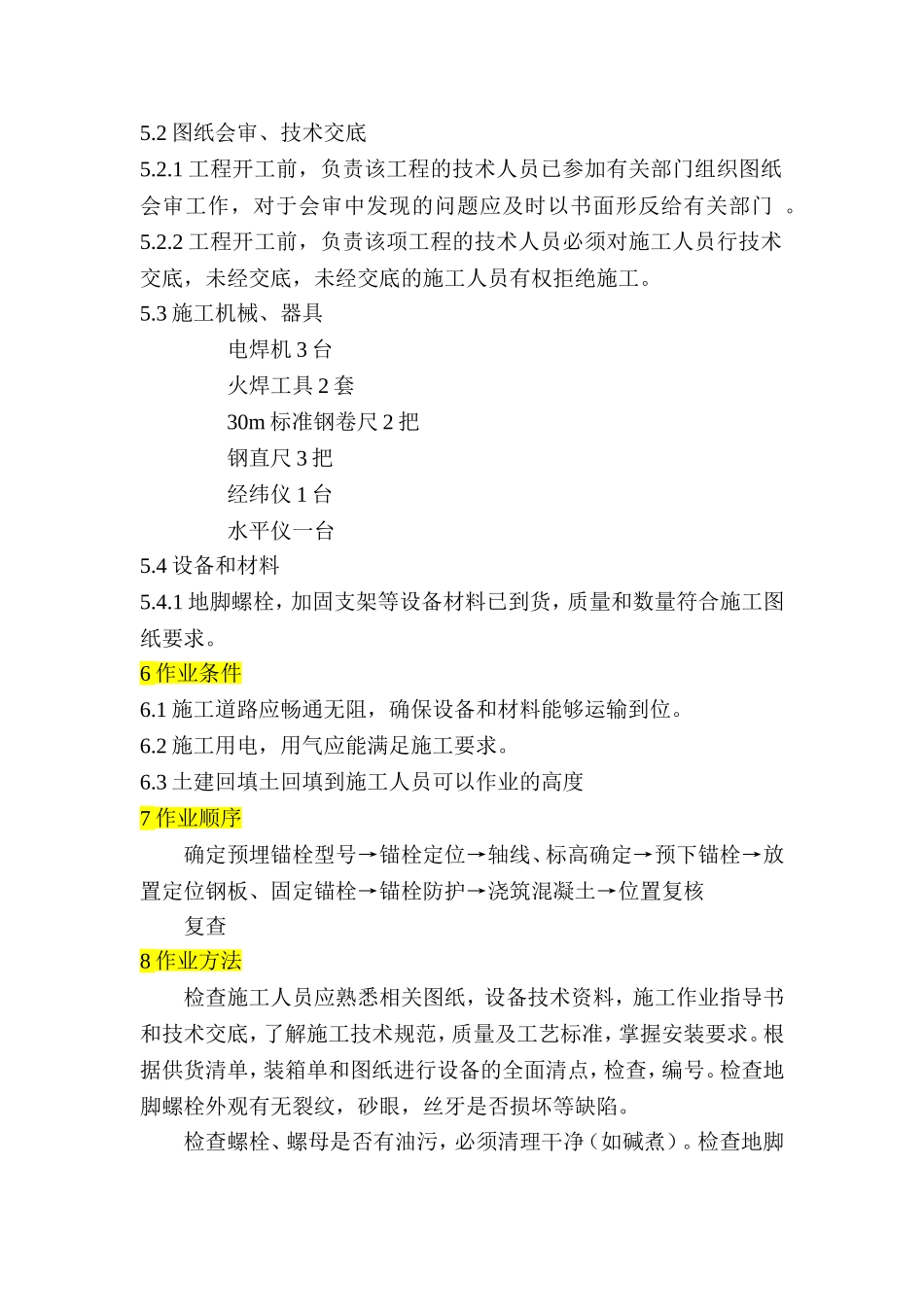

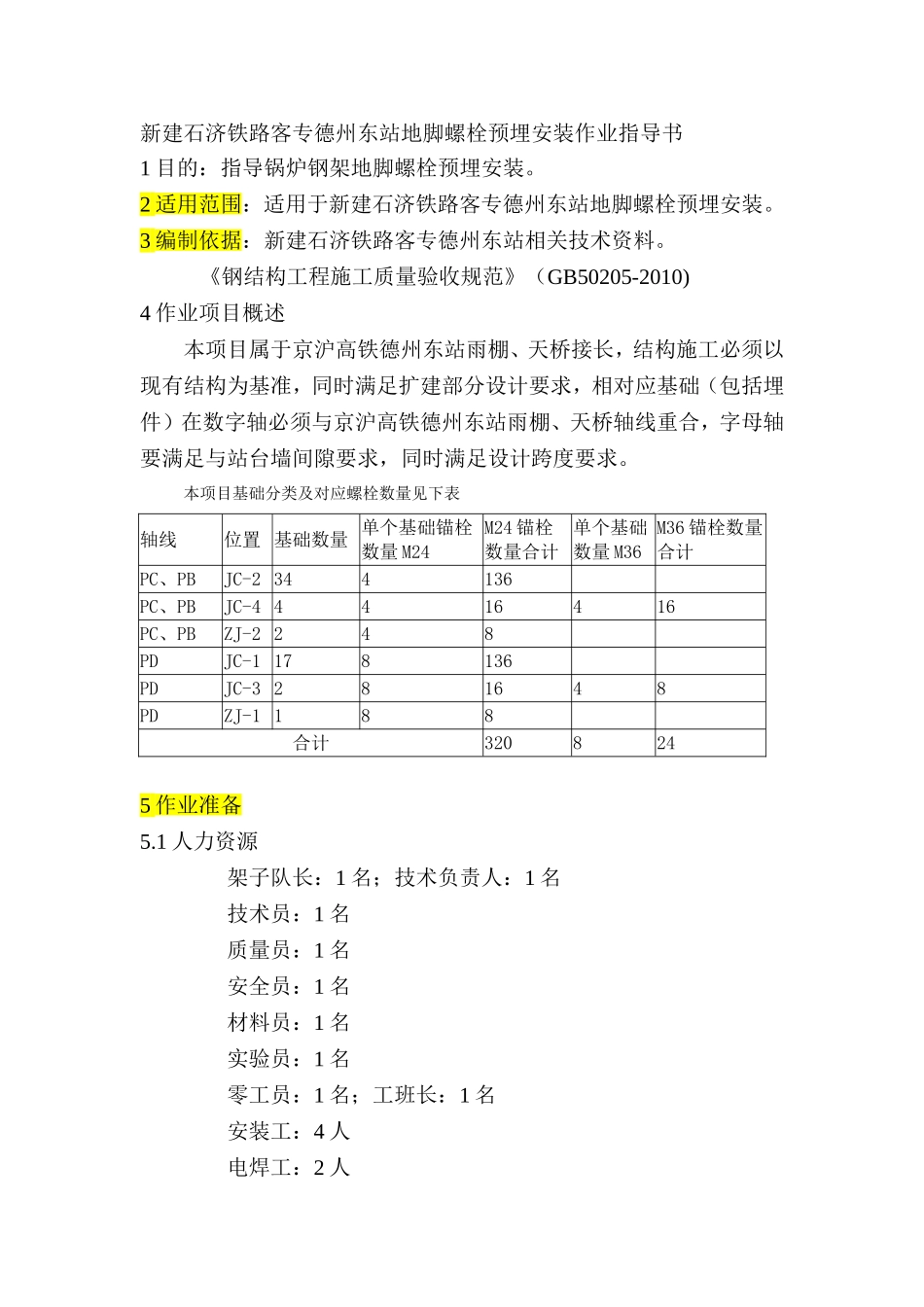

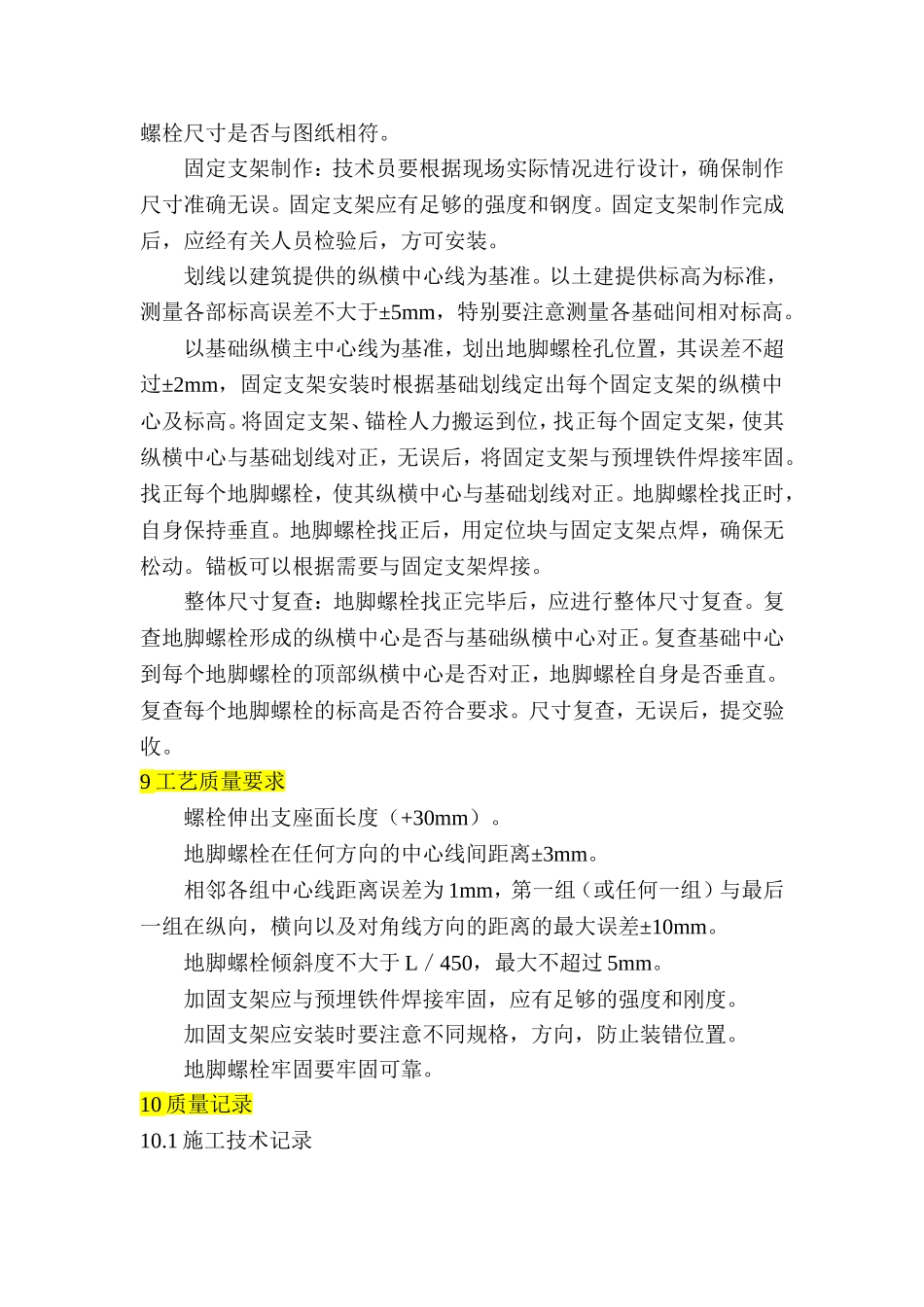

新建石济铁路客专德州东站地脚螺栓预埋安装作业指导书1目的：指导锅炉钢架地脚螺栓预埋安装。2适用范围：适用于新建石济铁路客专德州东站地脚螺栓预埋安装。3编制依据：新建石济铁路客专德州东站相关技术资料。《钢结构工程施工质量验收规范》（GB50205-2010)4作业项目概述本项目属于京沪高铁德州东站雨棚、天桥接长，结构施工必须以现有结构为基准，同时满足扩建部分设计要求，相对应基础（包括埋件）在数字轴必须与京沪高铁德州东站雨棚、天桥轴线重合，字母轴要满足与站台墙间隙要求，同时满足设计跨度要求。本项目基础分类及对应螺栓数量见下表轴线位置基础数量单个基础锚栓数量M24M24锚栓数量合计单个基础数量M36M36锚栓数量合计PC、PBJC-2344136PC、PBJC-44416416PC、PBZJ-2248PDJC-1178136PDJC-3281648PDZJ-1188合计3208245作业准备5.1人力资源架子队长：1名；技术负责人：1名技术员：1名质量员：1名安全员：1名材料员：1名实验员：1名零工员：1名；工班长：1名安装工：4人电焊工：2人5.2图纸会审、技术交底5.2.1工程开工前，负责该工程的技术人员已参加有关部门组织图纸会审工作，对于会审中发现的问题应及时以书面形反给有关部门。5.2.2工程开工前，负责该项工程的技术人员必须对施工人员行技术交底，未经交底，未经交底的施工人员有权拒绝施工。5.3施工机械、器具电焊机3台火焊工具2套30m标准钢卷尺2把钢直尺3把经纬仪1台水平仪一台5.4设备和材料5.4.1地脚螺栓，加固支架等设备材料已到货，质量和数量符合施工图纸要求。6作业条件6.1施工道路应畅通无阻，确保设备和材料能够运输到位。6.2施工用电，用气应能满足施工要求。6.3土建回填土回填到施工人员可以作业的高度7作业顺序确定预埋锚栓型号→锚栓定位→轴线、标高确定→预下锚栓→放置定位钢板、固定锚栓→锚栓防护→浇筑混凝土→位置复核复查8作业方法检查施工人员应熟悉相关图纸，设备技术资料，施工作业指导书和技术交底，了解施工技术规范，质量及工艺标准，掌握安装要求。根据供货清单，装箱单和图纸进行设备的全面清点，检查，编号。检查地脚螺栓外观有无裂纹，砂眼，丝牙是否损坏等缺陷。检查螺栓、螺母是否有油污，必须清理干净（如碱煮）。检查地脚螺栓尺寸是否与图纸相符。固定支架制作：技术员要根据现场实际情况进行设计，确保制作尺寸准确无误。固定支架应有足够的强度和钢度。固定支架制作完成后，应经有关人员检验后，方可安装。划线以建筑提供的纵横中心线为基准。以土建提供标高为标准，测量各部标高误差不大于±5mm，特别要注意测量各基础间相对标高。以基础纵横主中心线为基准，划出地脚螺栓孔位置，其误差不超过±2mm，固定支架安装时根据基础划线定出每个固定支架的纵横中心及标高。将固定支架、锚栓人力搬运到位，找正每个固定支架，使其纵横中心与基础划线对正，无误后，将固定支架与预埋铁件焊接牢固。找正每个地脚螺栓，使其纵横中心与基础划线对正。地脚螺栓找正时，自身保持垂直。地脚螺栓找正后，用定位块与固定支架点焊，确保无松动。锚板可以根据需要与固定支架焊接。整体尺寸复查：地脚螺栓找正完毕后，应进行整体尺寸复查。复查地脚螺栓形成的纵横中心是否与基础纵横中心对正。复查基础中心到每个地脚螺栓的顶部纵横中心是否对正，地脚螺栓自身是否垂直。复查每个地脚螺栓的标高是否符合要求。尺寸复查，无误后，提交验收。9工艺质量要求螺栓伸出支座面长度（+30mm）。地脚螺栓在任何方向的中心线间距离±3mm。相邻各组中心线距离误差为1mm，第一组（或任何一组）与最后一组在纵向，横向以及对角线方向的距离的最大误差±10mm。地脚螺栓倾斜度不大于L／450，最大不超过5mm。加固支架应与预埋铁件焊接牢固，应有足够的强度和刚度。加固支架应安装时要注意不同规格，方向，防止装错位置。地脚螺栓牢固要牢固可靠。10质量记录10.1施工技术记录10.2质量检验评定记录；10.3缺陷处理记录10.4设计变更，设计修改记录10.5工程照片10.6工程资料收集（重要文件，工程联系单，制造厂的产品质保文件，到货检验文件等）11安全管理，文明施工及环境保护11.1一般安全措施11.1.1所有施工必须先搞好安...
