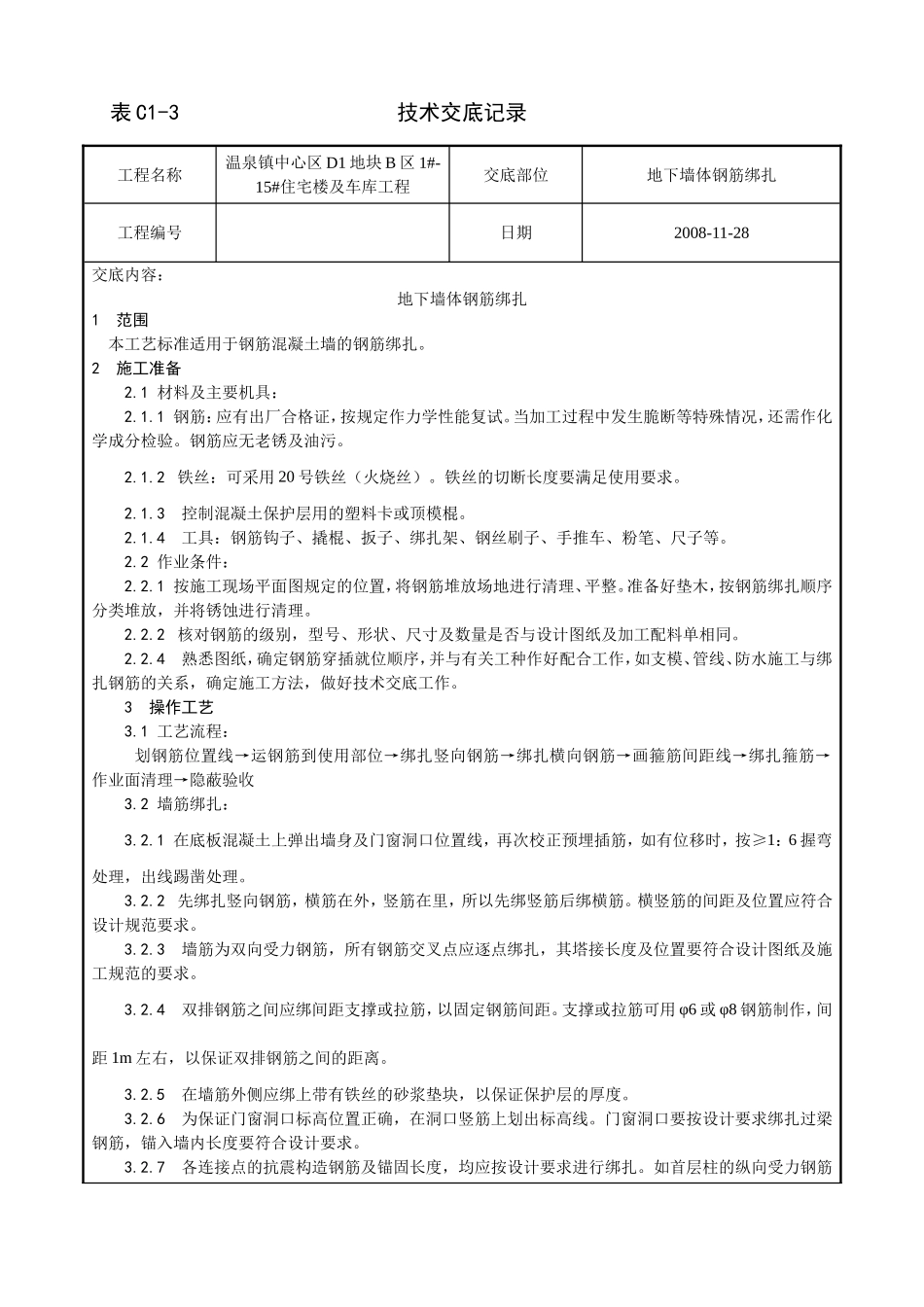

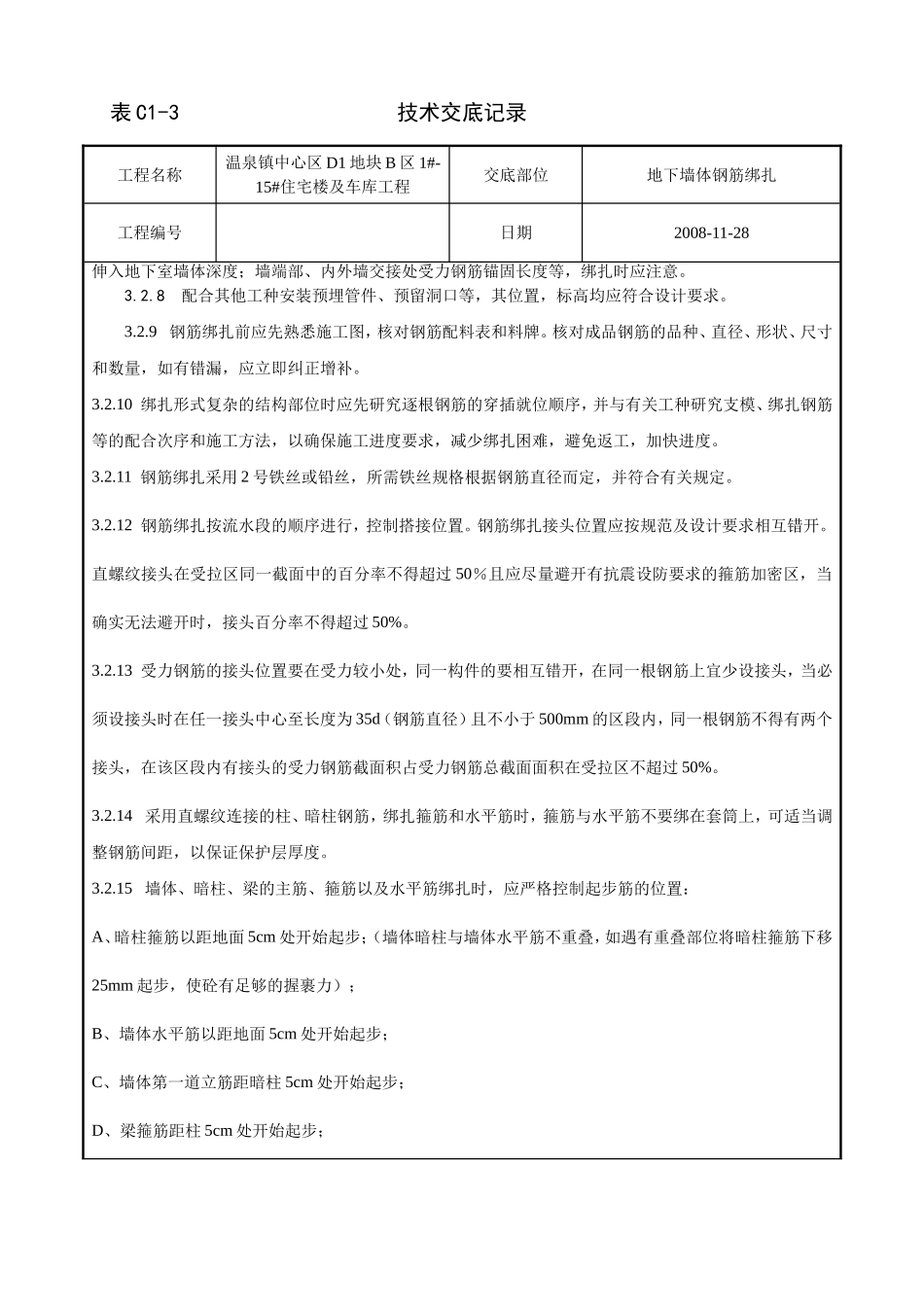

表C1-3技术交底记录工程名称温泉镇中心区D1地块B区1#-15#住宅楼及车库工程交底部位地下墙体钢筋绑扎工程编号日期2008-11-28交底内容:地下墙体钢筋绑扎1范围本工艺标准适用于钢筋混凝土墙的钢筋绑扎。2施工准备2.1材料及主要机具:2.1.1钢筋:应有出厂合格证,按规定作力学性能复试。当加工过程中发生脆断等特殊情况,还需作化学成分检验。钢筋应无老锈及油污。2.1.2铁丝:可采用20号铁丝(火烧丝)。铁丝的切断长度要满足使用要求。2.1.3控制混凝土保护层用的塑料卡或顶模棍。2.1.4工具:钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。2.2作业条件:2.2.1按施工现场平面图规定的位置,将钢筋堆放场地进行清理、平整。准备好垫木,按钢筋绑扎顺序分类堆放,并将锈蚀进行清理。2.2.2核对钢筋的级别,型号、形状、尺寸及数量是否与设计图纸及加工配料单相同。2.2.4熟悉图纸,确定钢筋穿插就位顺序,并与有关工种作好配合工作,如支模、管线、防水施工与绑扎钢筋的关系,确定施工方法,做好技术交底工作。3操作工艺3.1工艺流程:划钢筋位置线→运钢筋到使用部位→绑扎竖向钢筋→绑扎横向钢筋→画箍筋间距线→绑扎箍筋→作业面清理→隐蔽验收3.2墙筋绑扎:3.2.1在底板混凝土上弹出墙身及门窗洞口位置线,再次校正预埋插筋,如有位移时,按≥1:6握弯处理,出线踢凿处理。3.2.2先绑扎竖向钢筋,横筋在外,竖筋在里,所以先绑竖筋后绑横筋。横竖筋的间距及位置应符合设计规范要求。3.2.3墙筋为双向受力钢筋,所有钢筋交叉点应逐点绑扎,其塔接长度及位置要符合设计图纸及施工规范的要求。3.2.4双排钢筋之间应绑间距支撑或拉筋,以固定钢筋间距。支撑或拉筋可用φ6或φ8钢筋制作,间距1m左右,以保证双排钢筋之间的距离。3.2.5在墙筋外侧应绑上带有铁丝的砂浆垫块,以保证保护层的厚度。3.2.6为保证门窗洞口标高位置正确,在洞口竖筋上划出标高线。门窗洞口要按设计要求绑扎过梁钢筋,锚入墙内长度要符合设计要求。3.2.7各连接点的抗震构造钢筋及锚固长度,均应按设计要求进行绑扎。如首层柱的纵向受力钢筋表C1-3技术交底记录工程名称温泉镇中心区D1地块B区1#-15#住宅楼及车库工程交底部位地下墙体钢筋绑扎工程编号日期2008-11-28伸入地下室墙体深度;墙端部、内外墙交接处受力钢筋锚固长度等,绑扎时应注意。3.2.8配合其他工种安装预埋管件、预留洞口等,其位置,标高均应符合设计要求。3.2.9钢筋绑扎前应先熟悉施工图,核对钢筋配料表和料牌。核对成品钢筋的品种、直径、形状、尺寸和数量,如有错漏,应立即纠正增补。3.2.10绑扎形式复杂的结构部位时应先研究逐根钢筋的穿插就位顺序,并与有关工种研究支模、绑扎钢筋等的配合次序和施工方法,以确保施工进度要求,减少绑扎困难,避免返工,加快进度。3.2.11钢筋绑扎采用2号铁丝或铅丝,所需铁丝规格根据钢筋直径而定,并符合有关规定。3.2.12钢筋绑扎按流水段的顺序进行,控制搭接位置。钢筋绑扎接头位置应按规范及设计要求相互错开。直螺纹接头在受拉区同一截面中的百分率不得超过50%且应尽量避开有抗震设防要求的箍筋加密区,当确实无法避开时,接头百分率不得超过50%。3.2.13受力钢筋的接头位置要在受力较小处,同一构件的要相互错开,在同一根钢筋上宜少设接头,当必须设接头时在任一接头中心至长度为35d(钢筋直径)且不小于500mm的区段内,同一根钢筋不得有两个接头,在该区段内有接头的受力钢筋截面积占受力钢筋总截面面积在受拉区不超过50%。3.2.14采用直螺纹连接的柱、暗柱钢筋,绑扎箍筋和水平筋时,箍筋与水平筋不要绑在套筒上,可适当调整钢筋间距,以保证保护层厚度。3.2.15墙体、暗柱、梁的主筋、箍筋以及水平筋绑扎时,应严格控制起步筋的位置:A、暗柱箍筋以距地面5cm处开始起步;(墙体暗柱与墙体水平筋不重叠,如遇有重叠部位将暗柱箍筋下移25mm起步,使砼有足够的握裹力);B、墙体水平筋以距地面5cm处开始起步;C、墙体第一道立筋距暗柱5cm处开始起步;D、梁箍筋距柱5cm处开始起步;表C1-3技术交底记录工程名称温泉镇中心区D1地块B区1#-15#住宅楼及车库工程交底部位地下墙体钢筋绑扎工程编号日...
