地下室底板裂缝分析及处理办法-详细35页VIP免费

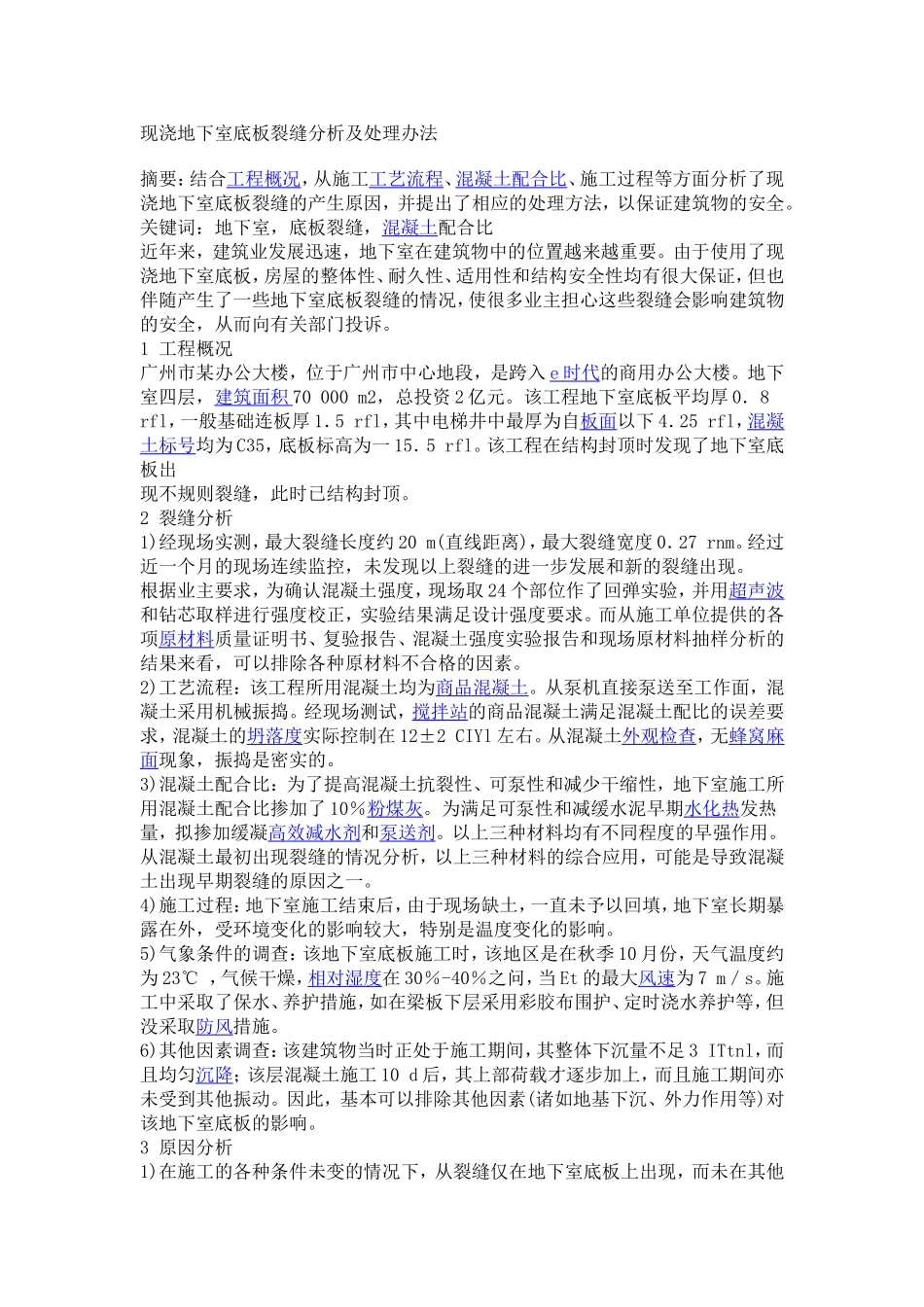

现浇地下室底板裂缝分析及处理办法摘要：结合工程概况，从施工工艺流程、混凝土配合比、施工过程等方面分析了现浇地下室底板裂缝的产生原因，并提出了相应的处理方法，以保证建筑物的安全。关键词：地下室，底板裂缝，混凝土配合比近年来，建筑业发展迅速，地下室在建筑物中的位置越来越重要。由于使用了现浇地下室底板，房屋的整体性、耐久性、适用性和结构安全性均有很大保证，但也伴随产生了一些地下室底板裂缝的情况，使很多业主担心这些裂缝会影响建筑物的安全，从而向有关部门投诉。1工程概况广州市某办公大楼，位于广州市中心地段，是跨入e时代的商用办公大楼。地下室四层，建筑面积70000m2，总投资2亿元。该工程地下室底板平均厚0．8rfl，一般基础连板厚1．5rfl，其中电梯井中最厚为自板面以下4．25rfl，混凝土标号均为C35，底板标高为一15．5rfl。该工程在结构封顶时发现了地下室底板出现不规则裂缝，此时已结构封顶。2裂缝分析1)经现场实测，最大裂缝长度约20m(直线距离)，最大裂缝宽度0．27rnm。经过近一个月的现场连续监控，未发现以上裂缝的进一步发展和新的裂缝出现。根据业主要求，为确认混凝土强度，现场取24个部位作了回弹实验，并用超声波和钻芯取样进行强度校正，实验结果满足设计强度要求。而从施工单位提供的各项原材料质量证明书、复验报告、混凝土强度实验报告和现场原材料抽样分析的结果来看，可以排除各种原材料不合格的因素。2)工艺流程：该工程所用混凝土均为商品混凝土。从泵机直接泵送至工作面，混凝土采用机械振捣。经现场测试，搅拌站的商品混凝土满足混凝土配比的误差要求，混凝土的坍落度实际控制在12±2CIYl左右。从混凝土外观检查，无蜂窝麻面现象，振捣是密实的。3)混凝土配合比：为了提高混凝土抗裂性、可泵性和减少干缩性，地下室施工所用混凝土配合比掺加了10％粉煤灰。为满足可泵性和减缓水泥早期水化热发热量，拟掺加缓凝高效减水剂和泵送剂。以上三种材料均有不同程度的早强作用。从混凝土最初出现裂缝的情况分析，以上三种材料的综合应用，可能是导致混凝土出现早期裂缝的原因之一。4)施工过程：地下室施工结束后，由于现场缺土，一直未予以回填，地下室长期暴露在外，受环境变化的影响较大，特别是温度变化的影响。5)气象条件的调查：该地下室底板施工时，该地区是在秋季10月份，天气温度约为23℃，气候干燥，相对湿度在30％-40％之问，当Et的最大风速为7m／s。施工中采取了保水、养护措施，如在梁板下层采用彩胶布围护、定时浇水养护等，但没采取防风措施。6)其他因素调查：该建筑物当时正处于施工期间，其整体下沉量不足3ITtnl，而且均匀沉降；该层混凝土施工10d后，其上部荷载才逐步加上，而且施工期间亦未受到其他振动。因此，基本可以排除其他因素(诸如地基下沉、外力作用等)对该地下室底板的影响。3原因分析1)在施工的各种条件未变的情况下，从裂缝仅在地下室底板上出现，而未在其他层现浇板上出现的事实来分析，唯一不同的是施工作业时的气候变化。如前所述该层现浇板施工时是该地区秋季最干燥的一个时期，最高气温仅23℃，当时的最大风速7m／s，湿度仅有30％～40％，特别是每天于21：00施工完毕后，混凝土正处于初凝期，强度尚未有大的发展，作业面又没有防风措施，导致混凝土失水过快，引起表面混凝土干缩，产生裂缝。根据有关资料记载，当风速为7mrs时，水分的蒸发速度为无风时的2倍；当相对湿度为30％时，蒸发速度为相对湿度90％时的3倍以上。假如将施工时的风速和湿度影响叠加，则可推算出此时的混凝土干燥速度为通常条件下的6倍以上。另外，从裂缝绝大多数集中在构件较薄及与外界接触面积最大的楼板上这一现象也可证实，开裂与其使用的材料关系不大，而受气象条件的影响大些。与地下室底板接近的墙肢之所以未裂，是因为墙肢两面都有模板，不直接受大气的影响。由此可以基本断定，天气是导致混凝土现浇板出现干缩裂缝的主要因素。地下室底板由于本身体积较大，又长期暴露在温湿变化较大的环境中，特别到了1O月，早晚温差较大，导致混凝土温度收缩而产生裂缝。2)地下室底板所用混凝士均为C35混凝土，进入秋季施工以后，混...
