地下室满堂架模板及支撑系统专项方案VIP免费

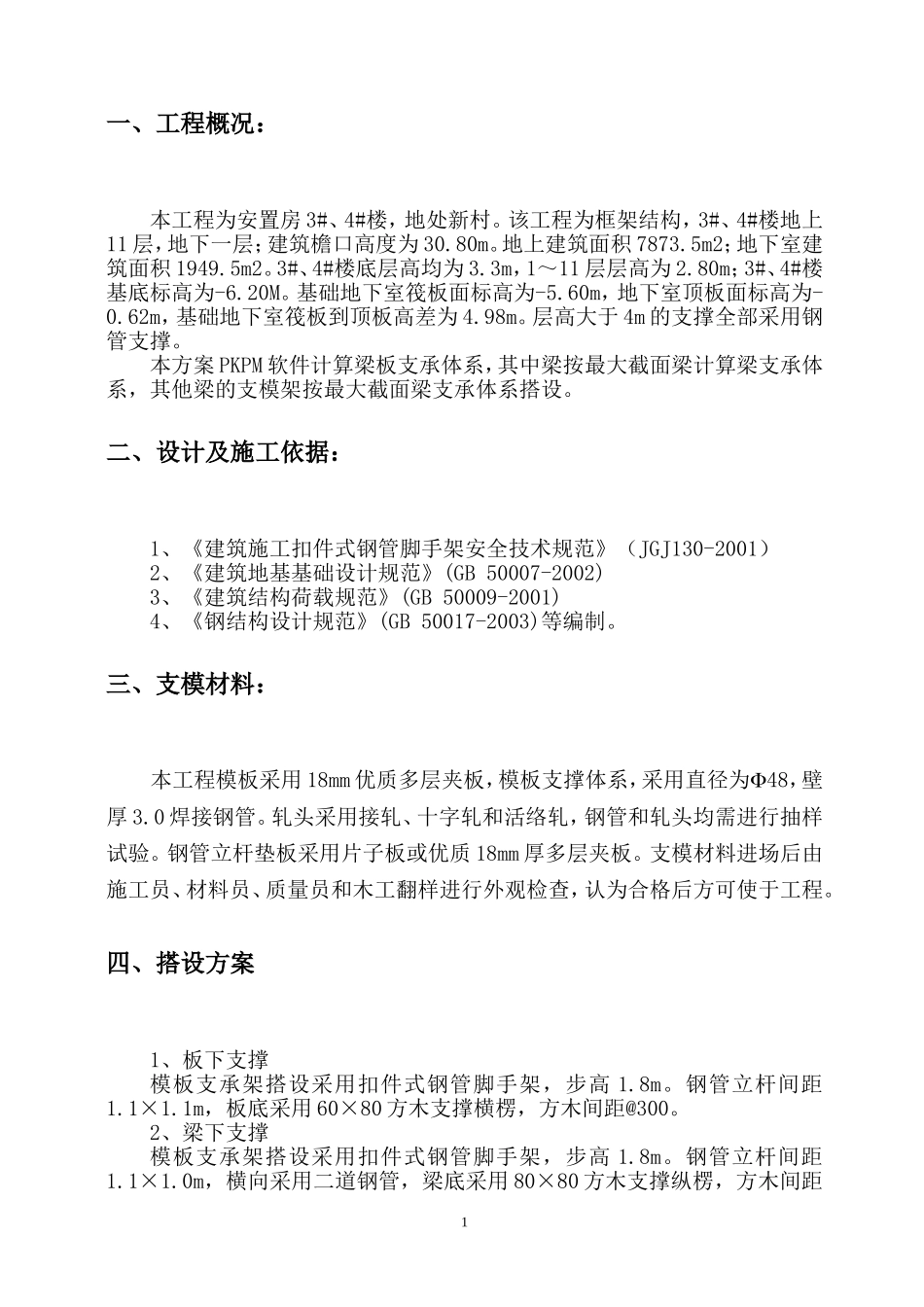

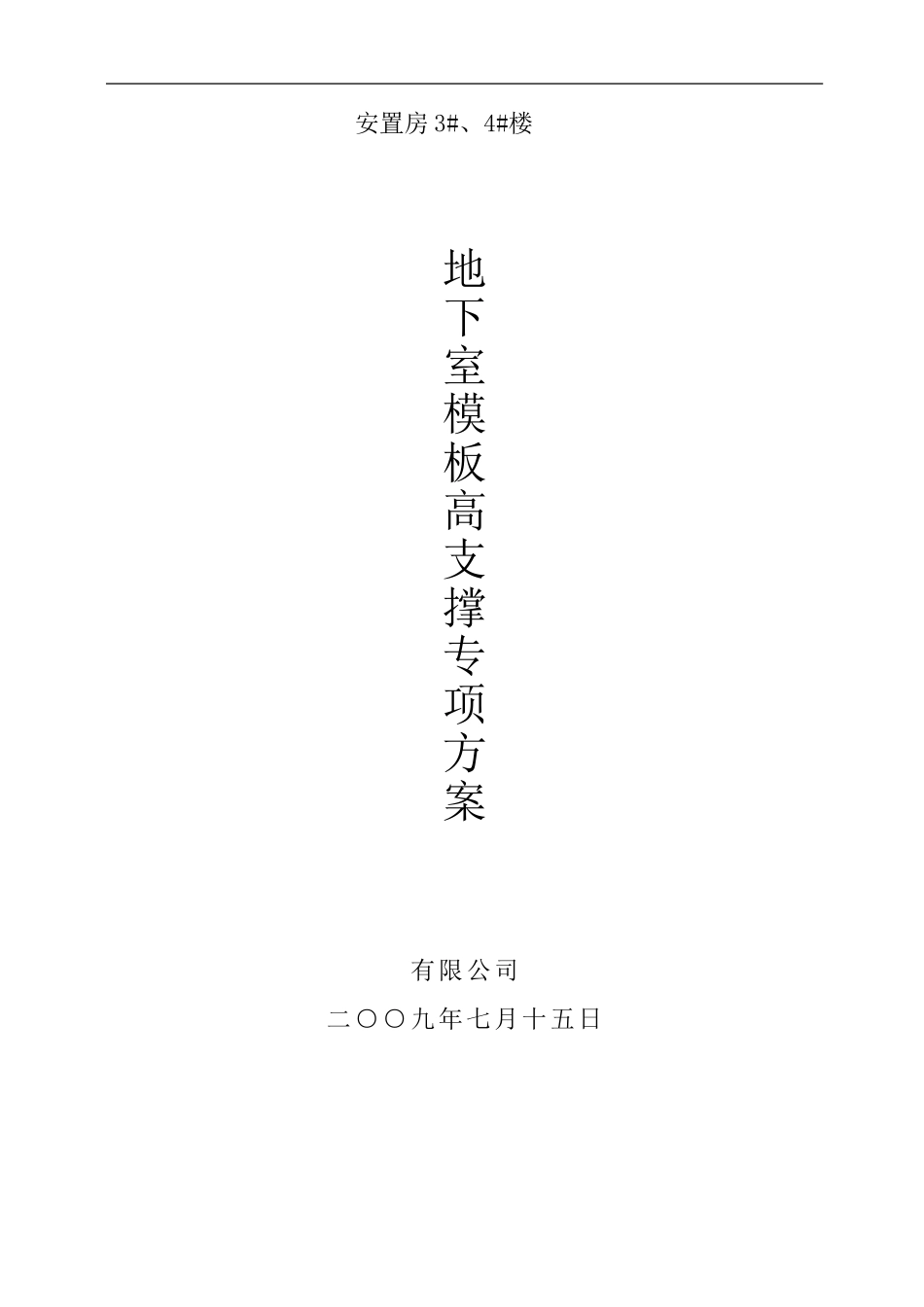

安置房3#、4#楼地下室模板高支撑专项方案有限公司二○○九年七月十五日一、工程概况：本工程为安置房3#、4#楼，地处新村。该工程为框架结构，3#、4#楼地上11层，地下一层；建筑檐口高度为30.80m。地上建筑面积7873.5m2；地下室建筑面积1949.5m2。3#、4#楼底层高均为3.3m，1～11层层高为2.80m；3#、4#楼基底标高为-6.20M。基础地下室筏板面标高为-5.60m，地下室顶板面标高为-0.62m，基础地下室筏板到顶板高差为4.98m。层高大于4m的支撑全部采用钢管支撑。本方案PKPM软件计算梁板支承体系，其中梁按最大截面梁计算梁支承体系，其他梁的支模架按最大截面梁支承体系搭设。二、设计及施工依据：1、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）2、《建筑地基基础设计规范》(GB50007-2002)3、《建筑结构荷载规范》(GB50009-2001)4、《钢结构设计规范》(GB50017-2003)等编制。三、支模材料：本工程模板采用18mm优质多层夹板，模板支撑体系，采用直径为48，壁厚3.0焊接钢管。轧头采用接轧、十字轧和活络轧，钢管和轧头均需进行抽样试验。钢管立杆垫板采用片子板或优质18mm厚多层夹板。支模材料进场后由施工员、材料员、质量员和木工翻样进行外观检查，认为合格后方可使于工程。四、搭设方案1、板下支撑模板支承架搭设采用扣件式钢管脚手架，步高1.8m。钢管立杆间距1.1×1.1m，板底采用60×80方木支撑横楞，方木间距@300。2、梁下支撑模板支承架搭设采用扣件式钢管脚手架，步高1.8m。钢管立杆间距1.1×1.0m，横向采用二道钢管，梁底采用80×80方木支撑纵楞，方木间距1@300。3、立杆底垫本工程3#、4#楼基础为反梁式筏板基础，立杆底垫九合板垫板，并在离梁顶250㎜处设一道扫地杆，离板顶250㎜处设一道水平拉杆，再往上每1.8m处设一道水平拉杆。见附图：五、模板安装技术要求（一）、安装前的准备及技术要求：1、为保证结构尺寸、位置的正确性，支模前要放好模板线，梁板模板安装完后再放一次检查线，以检查柱位置尺寸。2、对拉螺栓的位置要严格按施工方案执行，不允许随意减少，且注意木楞要立放，对拉螺栓用的钢筋要经过试验合格后才能使用，以保证砼面的平整。3、基础筏板内部梁的塑料套管不要太短，长度为墙柱宽尺寸加长36mm，使之伸出模板外，以免施工时砼进入套管而不能拔出。4、在合模前，底部要清扫洁净，在砼浇筑过程中要设专人看护支撑系统，以防变形，支设过程中，梁底模适当位置留置冲洗口。以利杂物等冲出梁底，避免夹碴。（二）、安装要点1、柱模板保证柱模板长度符合模数，不符合模数的放到节点部位处理。柱模根部要用水泥砂浆堵严，防止跑浆，柱模的浇筑口和清扫在配模时一并考虑留出。若梁、柱模板分两次支设时，在柱子砼达到拆模强度时，最上一段2柱模先保留不拆，以便于与梁模板连接。柱模板安装时，要点如下：(1)、支设的柱模，其标高、位置要准确，垂直度要控制好，支设应牢固。柱模板支撑应连成整体。(2)、柱模根部要用水泥砂浆堵严，防止跑浆。(3)、柱模的浇筑口和清扫口，在配模时应一并考虑留出。(4)、安装柱箍：根据柱模尺寸、侧压力的大小等因素选择钢木箍。柱箍间距一般在500mm左右，柱截面较大时应设置柱中穿心螺丝，由计算确定螺丝的直径、间距。2、梁模板梁口与柱头模板的连接要紧密牢固。梁模板采用18mm厚多层胶合板模板，梁的侧模顶梁的底模。梁断面高度大于900mm的主框架梁，支柱采用中间加支撑的方式，支撑间距见计算书。(1)、在柱子上弹出轴线、梁位置和水平线，钉柱头模板。(2)、梁底模板：按设计标高调整支柱的标高，然后安装梁底模板，并拉线找平，梁模按图纸要求起拱。当跨度大于4m时按3‰起拱，主次梁交接时，先主梁起拱，后次梁起拱。(3)、梁侧模板：根据墨线安装梁侧模板、压脚板、斜撑等。梁侧模板制作高度应根据梁高及楼板模板碰旁或压旁来确定。(4)、当梁高超过750mm时，梁侧模板宜加穿梁螺栓加固。(5)、模板支柱纵横向水平拉杆、剪刀撑等均应按实际要求布置，支柱间距一般不宜大于1m，纵横方向水平拉杆的上下间距不宜大于1.8m，纵横方向的剪刀撑间距不大于10m，扣件钢管支架要检查扣件是否拧紧。3、楼板模板楼板模板采用胶合板...
