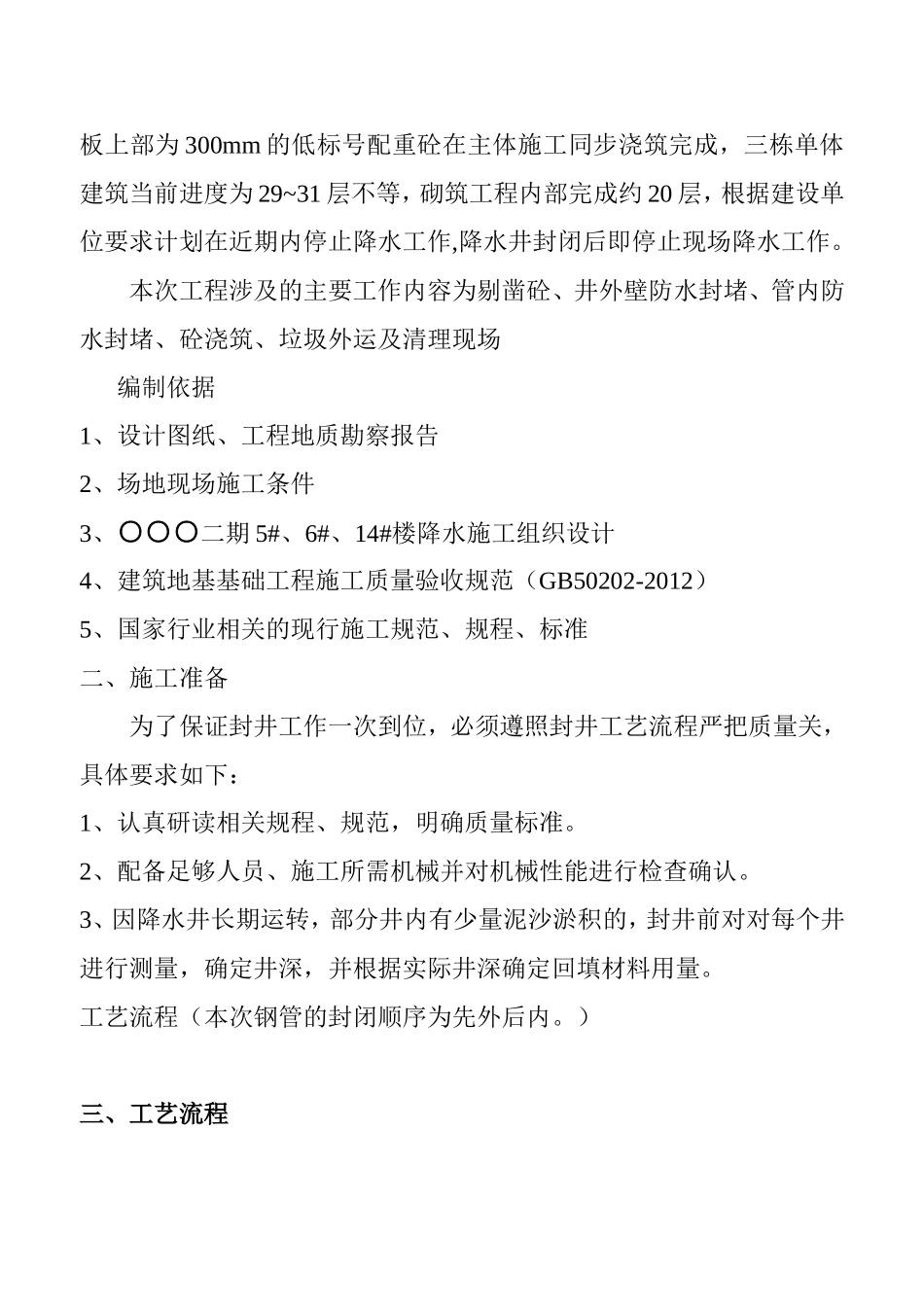

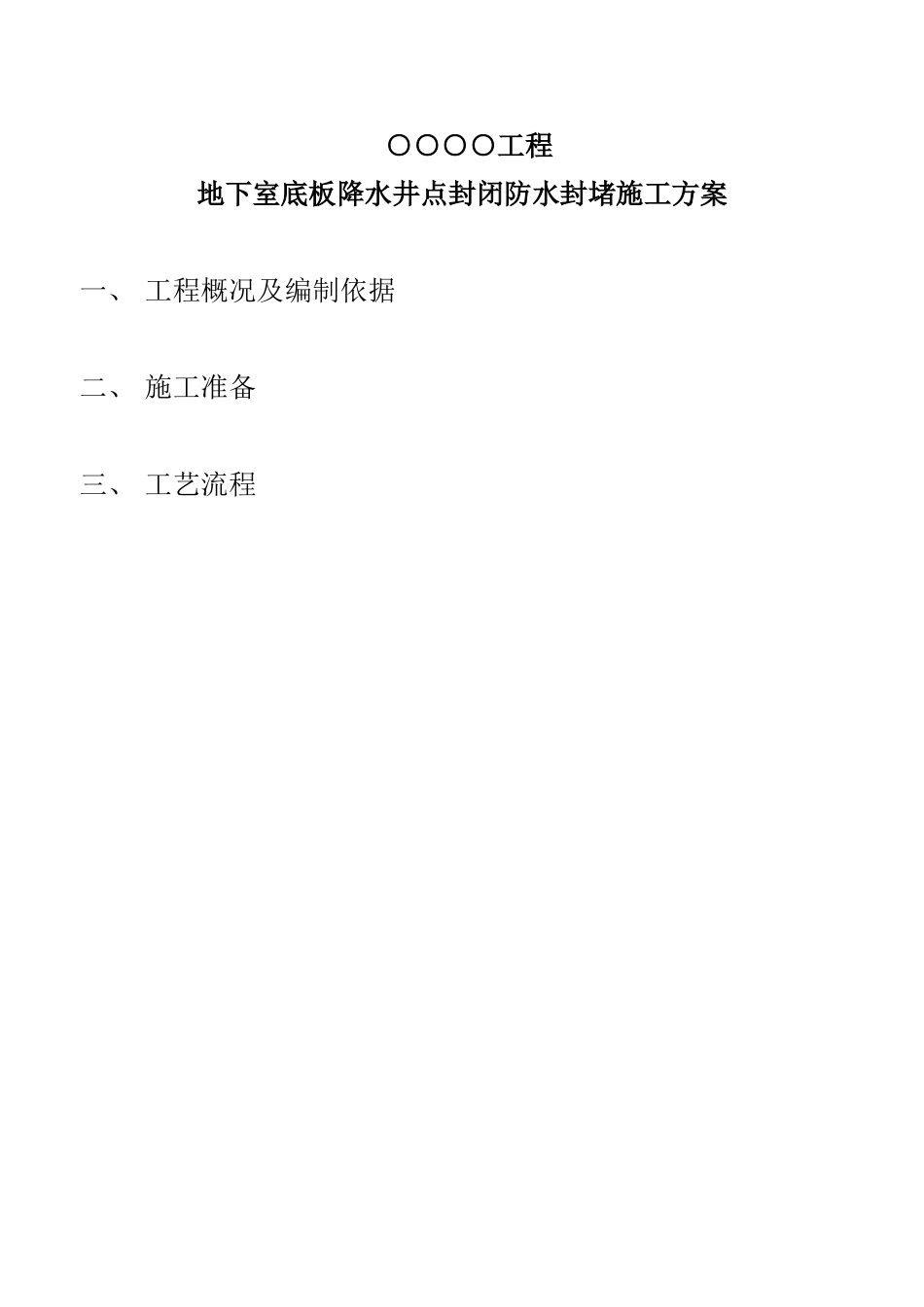

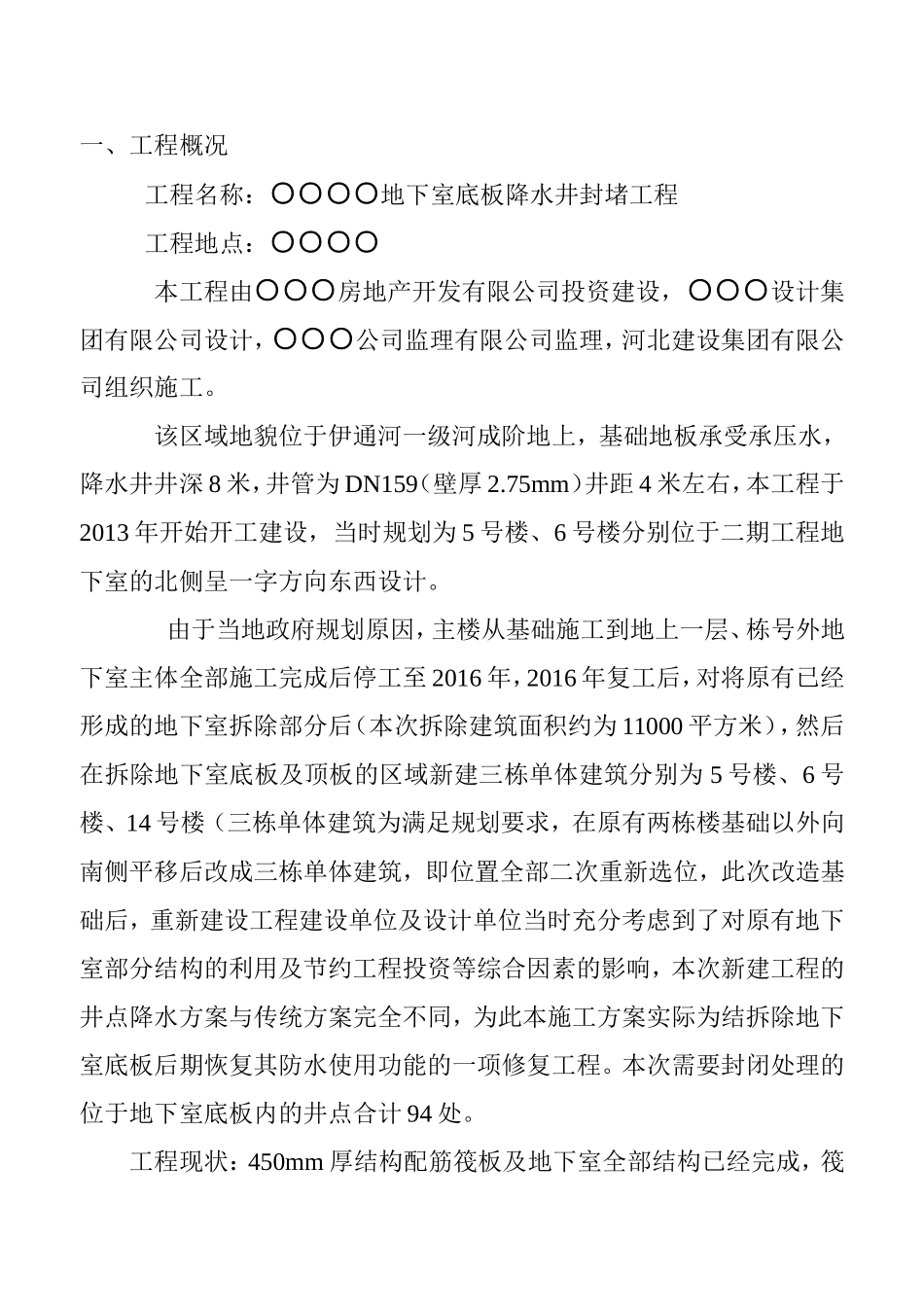

○○○○工程地下室底板降水井点封闭防水封堵施工方案一、工程概况及编制依据二、施工准备三、工艺流程一、工程概况工程名称:○○○○地下室底板降水井封堵工程工程地点:○○○○本工程由○○○房地产开发有限公司投资建设,○○○设计集团有限公司设计,○○○公司监理有限公司监理,河北建设集团有限公司组织施工。该区域地貌位于伊通河一级河成阶地上,基础地板承受承压水,降水井井深8米,井管为DN159(壁厚2.75mm)井距4米左右,本工程于2013年开始开工建设,当时规划为5号楼、6号楼分别位于二期工程地下室的北侧呈一字方向东西设计。由于当地政府规划原因,主楼从基础施工到地上一层、栋号外地下室主体全部施工完成后停工至2016年,2016年复工后,对将原有已经形成的地下室拆除部分后(本次拆除建筑面积约为11000平方米),然后在拆除地下室底板及顶板的区域新建三栋单体建筑分别为5号楼、6号楼、14号楼(三栋单体建筑为满足规划要求,在原有两栋楼基础以外向南侧平移后改成三栋单体建筑,即位置全部二次重新选位,此次改造基础后,重新建设工程建设单位及设计单位当时充分考虑到了对原有地下室部分结构的利用及节约工程投资等综合因素的影响,本次新建工程的井点降水方案与传统方案完全不同,为此本施工方案实际为结拆除地下室底板后期恢复其防水使用功能的一项修复工程。本次需要封闭处理的位于地下室底板内的井点合计94处。工程现状:450mm厚结构配筋筏板及地下室全部结构已经完成,筏板上部为300mm的低标号配重砼在主体施工同步浇筑完成,三栋单体建筑当前进度为29~31层不等,砌筑工程内部完成约20层,根据建设单位要求计划在近期内停止降水工作,降水井封闭后即停止现场降水工作。本次工程涉及的主要工作内容为剔凿砼、井外壁防水封堵、管内防水封堵、砼浇筑、垃圾外运及清理现场编制依据1、设计图纸、工程地质勘察报告2、场地现场施工条件3、○○○二期5#、6#、14#楼降水施工组织设计4、建筑地基基础工程施工质量验收规范(GB50202-2012)5、国家行业相关的现行施工规范、规程、标准二、施工准备为了保证封井工作一次到位,必须遵照封井工艺流程严把质量关,具体要求如下:1、认真研读相关规程、规范,明确质量标准。2、配备足够人员、施工所需机械并对机械性能进行检查确认。3、因降水井长期运转,部分井内有少量泥沙淤积的,封井前对对每个井进行测量,确定井深,并根据实际井深确定回填材料用量。工艺流程(本次钢管的封闭顺序为先外后内。)三、工艺流程1、钢管外部封闭处理工艺:由于本次封闭的钢管预埋在混凝土中,混凝土上部为300厚的低标号配重混凝土(此混凝土不具备防水性,相对孔隙率较大),因此封闭管外壁时应在结构具备防水功能的高标高混凝土表面或内部进行,为保证在300mm厚度的低标号配重混凝土凿除过程中不对已经完成的钢管内部封闭造成破坏,采用薄壁钻进行开槽作业,(开槽后在槽内灌入双组份聚硫密封胶同时埋入高压注浆针头),操作顺序如下1.1剔凿砼,将井管四周砼剔凿长宽深为0.5米*0.5米*0.3米的方坑,坑四壁凿毛处理,将井管切割距地15cm,切口要确保平齐。1.2清理注胶槽内所有混凝土渣及杂物。1.3吸出注胶槽内的水,用电热风机对内部进行烘干。1.4用速凝型堵漏防水材料临时时行封闭区域(封闭时重点封闭结构砼与配重砼交接施工缝隙),保证注胶槽内短时间保持干燥。1.5用随时按比例配好的双组份聚硫密封胶一次性灌入管壁与砼之间开出的槽内,用临时制作的支架固定好热风机向作业区域内送热风,保持小范围内温度增高以加速胶体固化及保持固化环境空气干燥,从而保证胶液与砼及钢管良好粘结最终实现良好的密封,维持热风机加热24小时后,观察效果,不渗漏后进行下一步工序施工。1.6清除所用坑边周围松散的砼用空压机除尘,用具有湿作业能力的防水胶凝对结构砼与配重砼之间的缝隙及开凿区砼上表面和钢管侧壁进行第二次密封,随后进行外壁的第三次密封,使用具有高强度、膨胀、抗渗、高流动性免振自密实混凝土一次性浇筑高度50mm(超出配筋结构砼表面50mm),浇筑时上部预留20mm高度,三天后进行下一工序施工。1.7此时预埋的高压注浆针头已经安...
