地下室外脚手架专项方案VIP免费

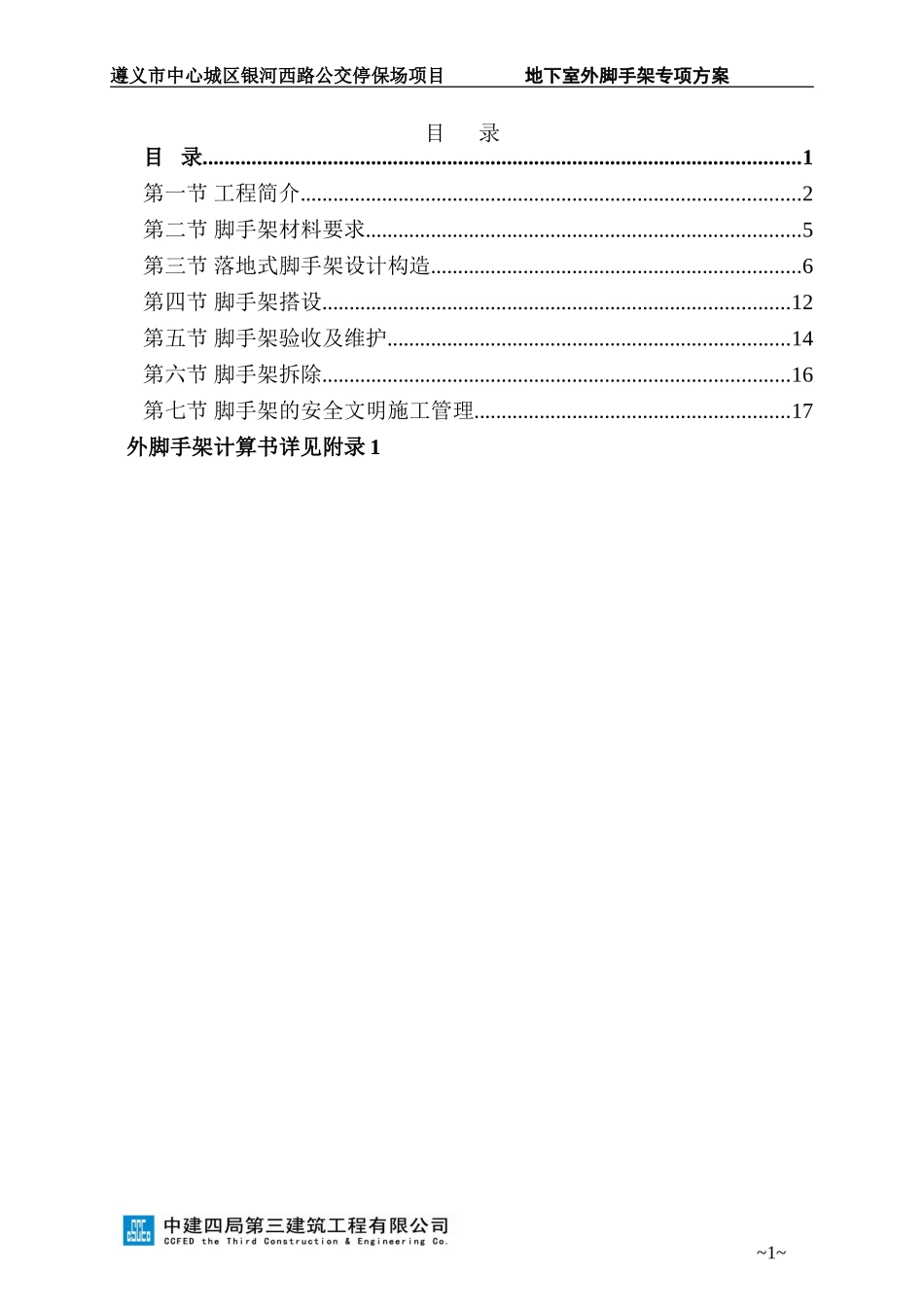

地下室外脚手架专项方案_第1页
1/18

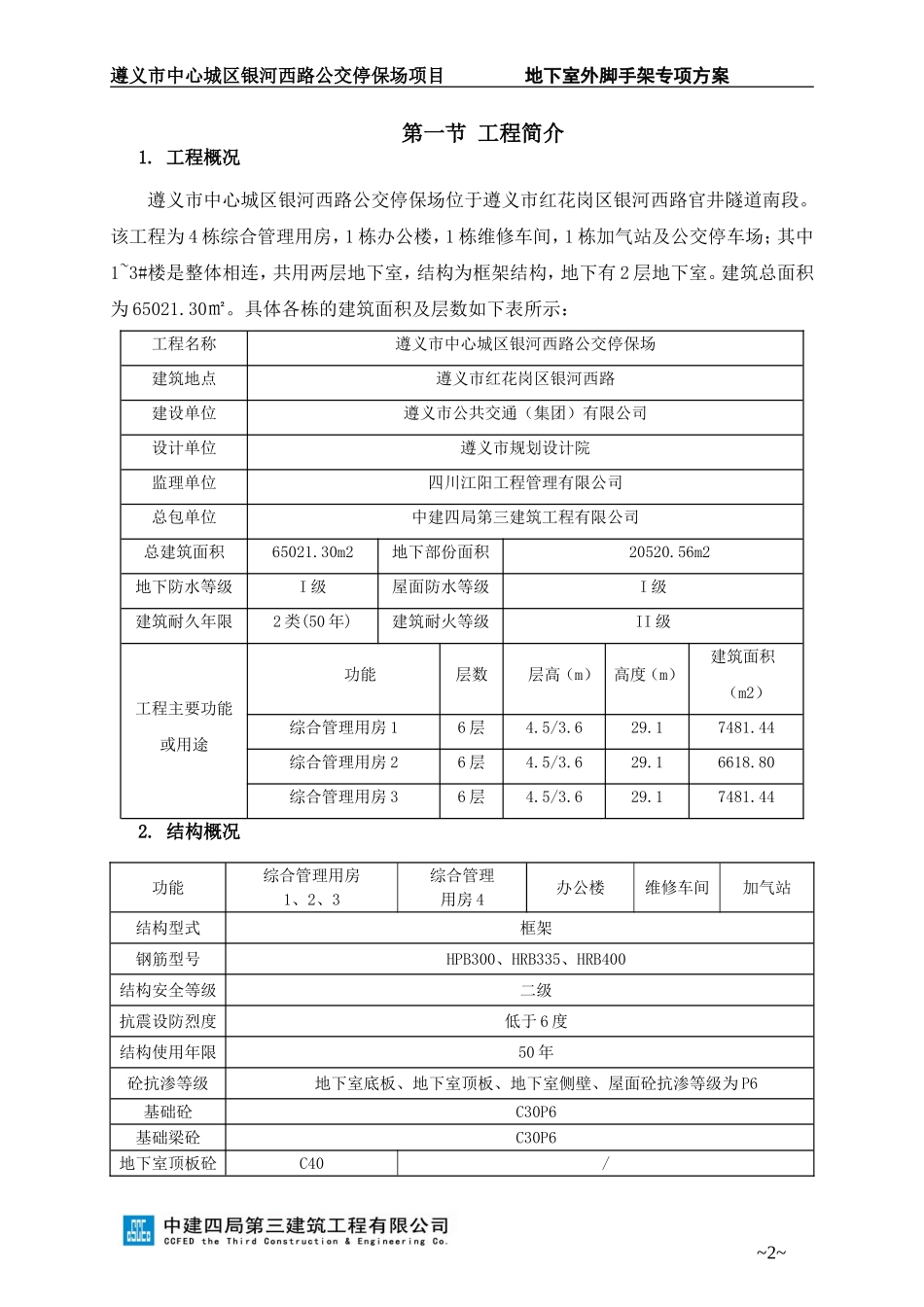

地下室外脚手架专项方案_第2页
2/18

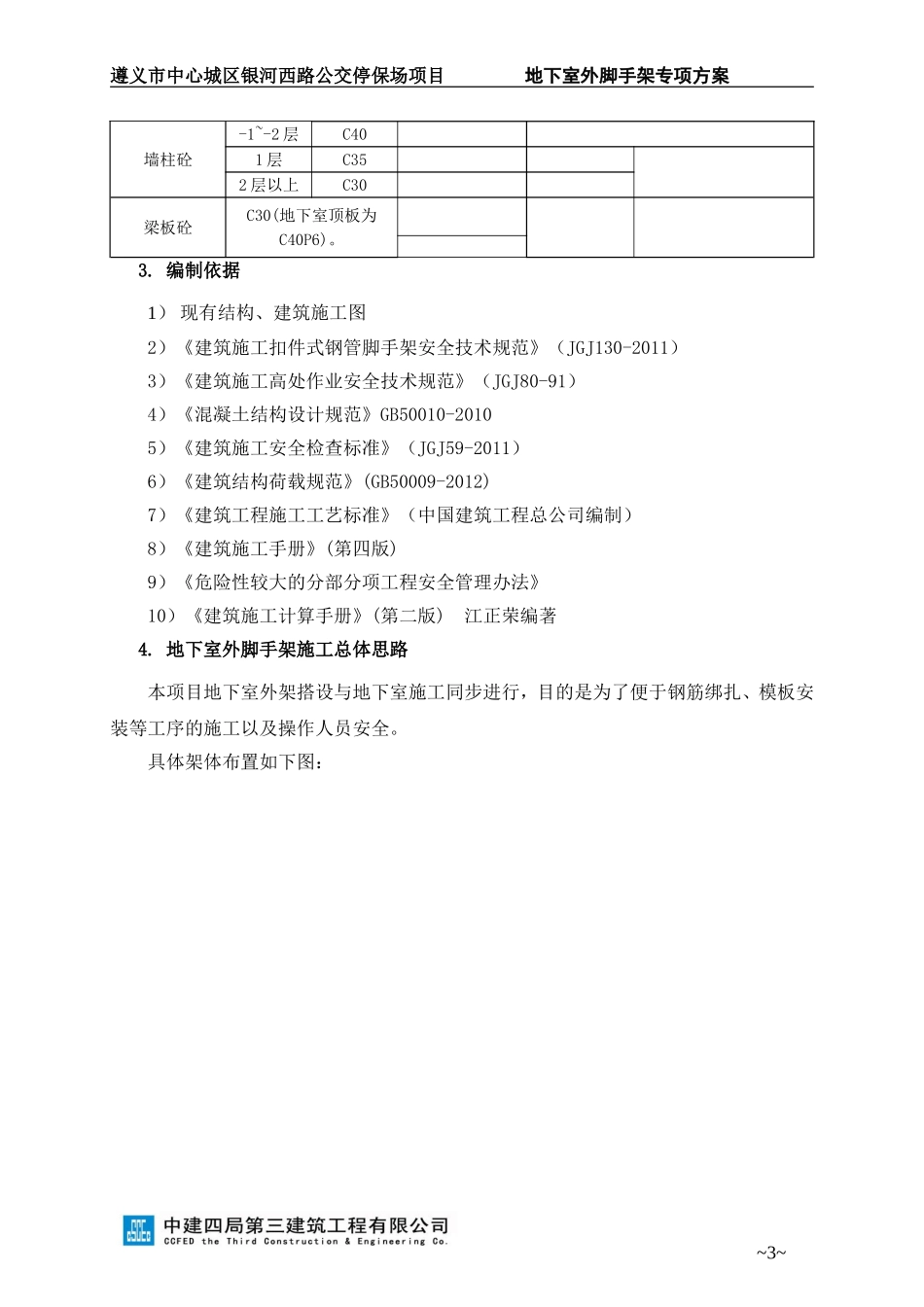

地下室外脚手架专项方案_第3页
3/18
遵义市中心城区银河西路公交停保场项目地下室外脚手架专项方案目录目录..............................................................................................................1第一节工程简介............................................................................................2第二节脚手架材料要求................................................................................5第三节落地式脚手架设计构造....................................................................6第四节脚手架搭设......................................................................................12第五节脚手架验收及维护..........................................................................14第六节脚手架拆除......................................................................................16第七节脚手架的安全文明施工管理..........................................................17外脚手架计算书详见附录1~1~遵义市中心城区银河西路公交停保场项目地下室外脚手架专项方案第一节工程简介1.工程概况遵义市中心城区银河西路公交停保场位于遵义市红花岗区银河西路官井隧道南段。该工程为4栋综合管理用房,1栋办公楼,1栋维修车间,1栋加气站及公交停车场;其中1~3#楼是整体相连,共用两层地下室,结构为框架结构,地下有2层地下室。建筑总面积为65021.30㎡。具体各栋的建筑面积及层数如下表所示:工程名称遵义市中心城区银河西路公交停保场建筑地点遵义市红花岗区银河西路建设单位遵义市公共交通(集团)有限公司设计单位遵义市规划设计院监理单位四川江阳工程管理有限公司总包单位中建四局第三建筑工程有限公司总建筑面积65021.30m2地下部份面积20520.56m2地下防水等级I级屋面防水等级I级建筑耐久年限2类(50年)建筑耐火等级II级工程主要功能或用途功能层数层高(m)高度(m)建筑面积(m2)综合管理用房16层4.5/3.629.17481.44综合管理用房26层4.5/3.629.16618.80综合管理用房36层4.5/3.629.17481.442.结构概况功能综合管理用房1、2、3综合管理用房4办公楼维修车间加气站结构型式框架钢筋型号HPB300、HRB335、HRB400结构安全等级二级抗震设防烈度低于6度结构使用年限50年砼抗渗等级地下室底板、地下室顶板、地下室侧壁、屋面砼抗渗等级为P6基础砼C30P6基础梁砼C30P6地下室顶板砼C40/~2~遵义市中心城区银河西路公交停保场项目地下室外脚手架专项方案墙柱砼-1~-2层C401层C352层以上C30梁板砼C30(地下室顶板为C40P6)。3.编制依据1)现有结构、建筑施工图2)《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)3)《建筑施工高处作业安全技术规范》(JGJ80-91)4)《混凝土结构设计规范》GB50010-20105)《建筑施工安全检查标准》(JGJ59-2011)6)《建筑结构荷载规范》(GB50009-2012)7)《建筑工程施工工艺标准》(中国建筑工程总公司编制)8)《建筑施工手册》(第四版)9)《危险性较大的分部分项工程安全管理办法》10)《建筑施工计算手册》(第二版)江正荣编著4.地下室外脚手架施工总体思路本项目地下室外架搭设与地下室施工同步进行,目的是为了便于钢筋绑扎、模板安装等工序的施工以及操作人员安全。具体架体布置如下图:~3~遵义市中心城区银河西路公交停保场项目地下室外脚手架专项方案~4~遵义市中心城区银河西路公交停保场项目地下室外脚手架专项方案地下室脚手架平面布置第二节脚手架材料要求1.钢管1.1.脚手架钢管应采用国家现行标准《直缝电焊钢管》(GB/T13793)或《低压流体输送用焊接钢管》(GB/T3091)中规定的Q235普通钢管,其质量应符合现行国家标准《碳素结构钢》(GB/T700)中Q235级钢管的规定。不得使用有严重锈蚀、弯曲、压扁及裂纹的钢管。1.2.脚手架钢管宜采用外径为48mm,壁厚3.0mm的钢管,其横向水平杆最大长度不应大于2m,其它杆最大长度不应超出6m,且每根钢管的最大质量控制在25.8kg以内。1.3.脚手架钢管的表面质量及外形应符合下列要求:1.3.1.新钢管应有产品质量合格证及质量检验报告,钢管...
