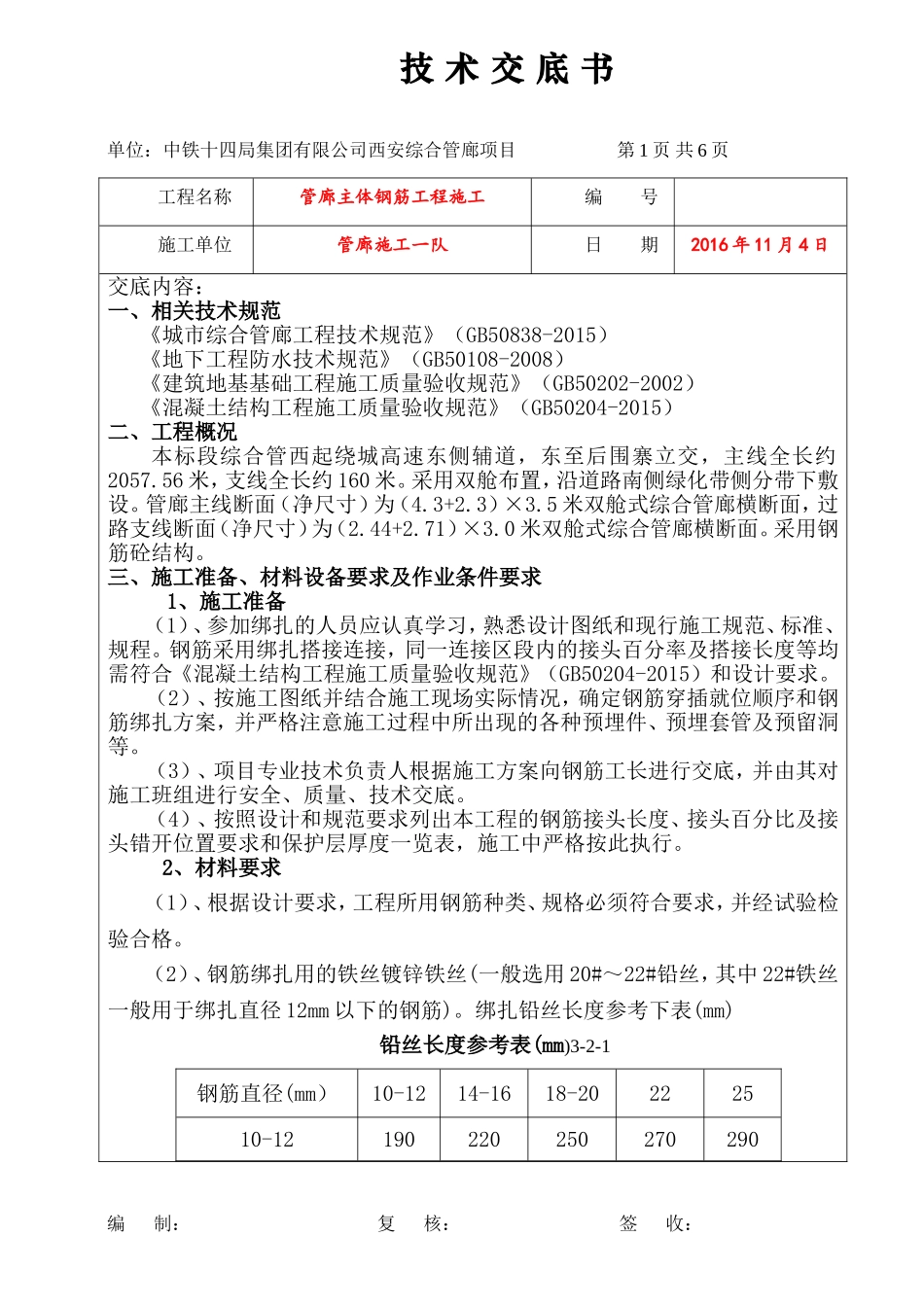

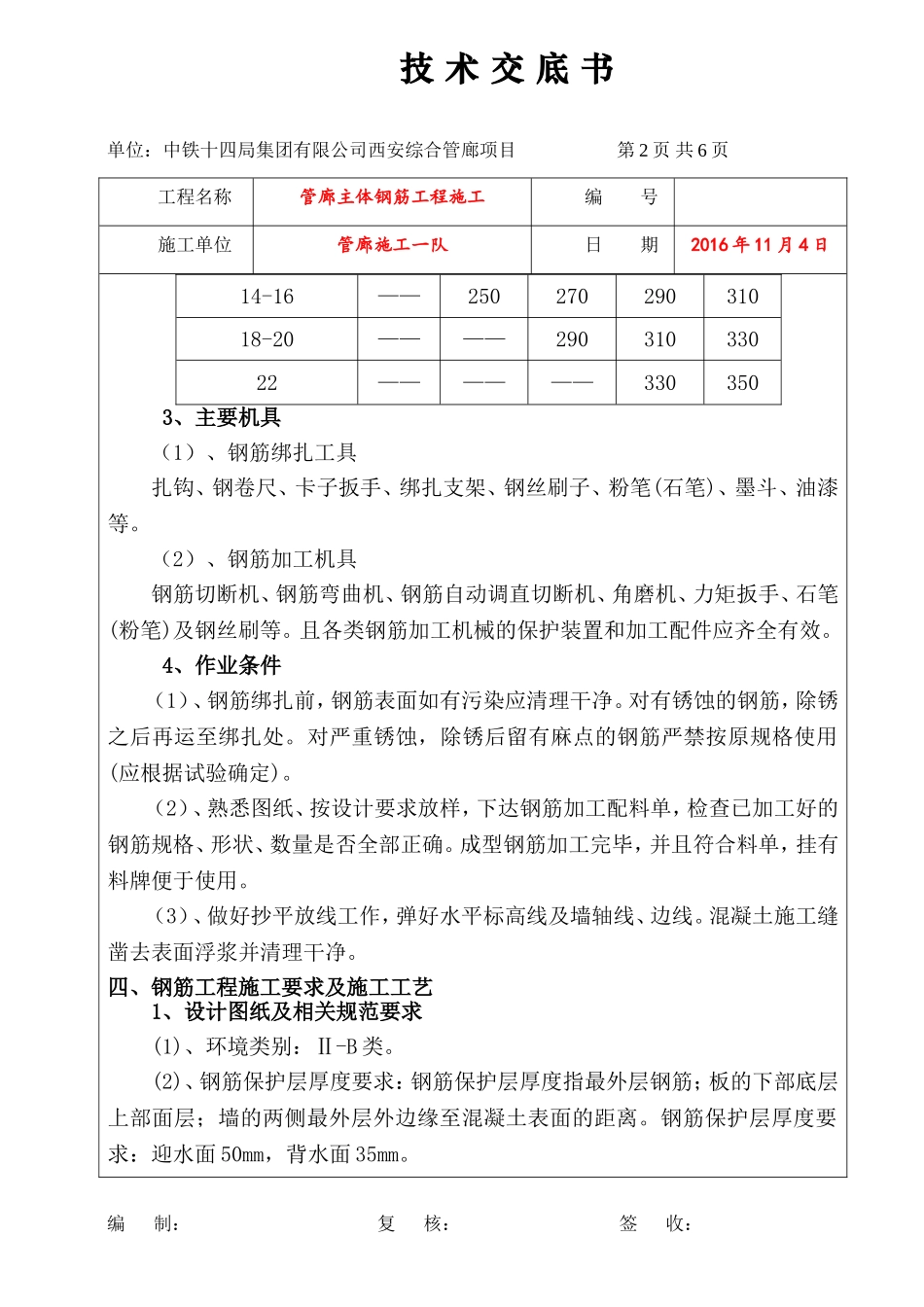

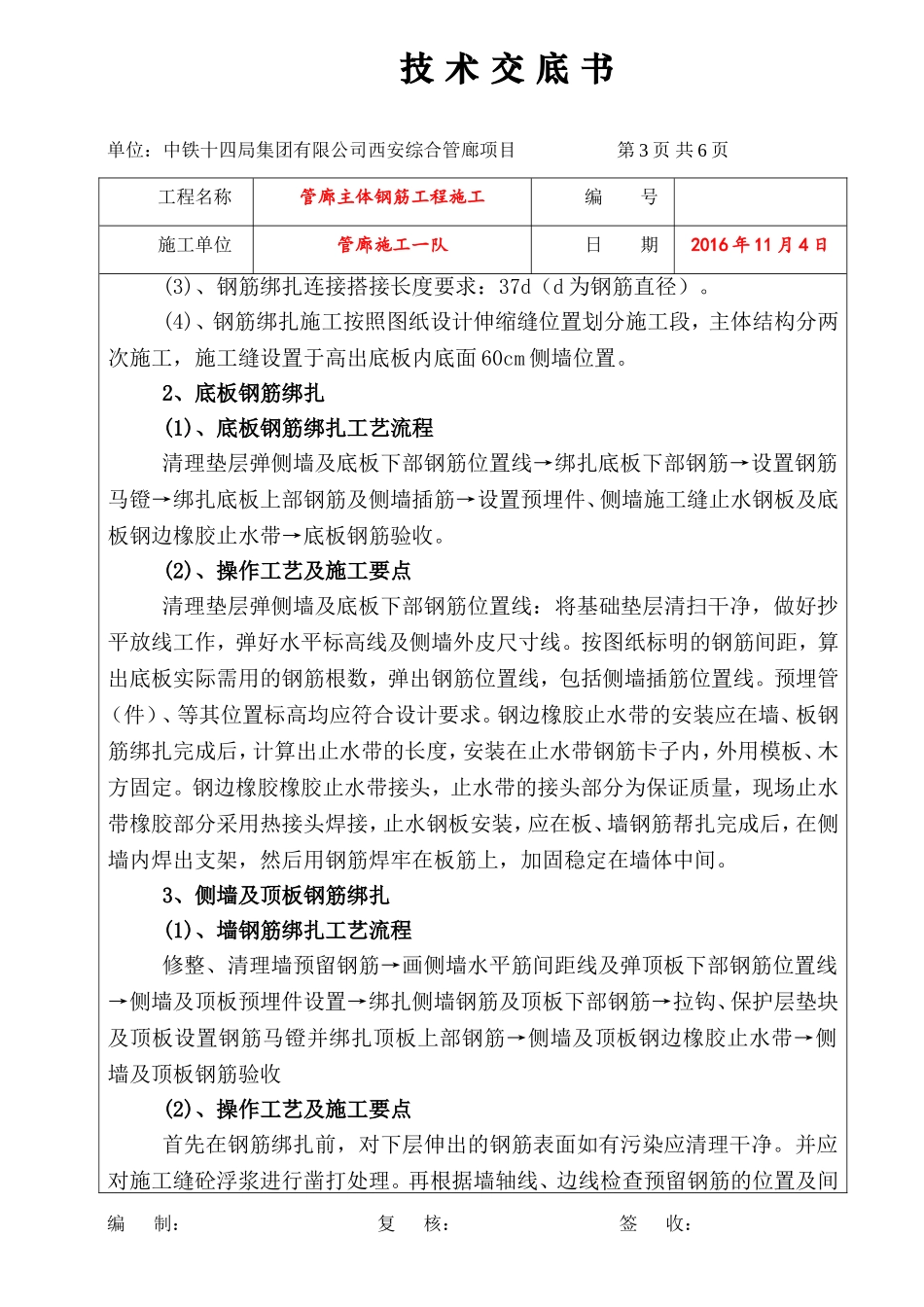

技术交底书单位：中铁十四局集团有限公司西安综合管廊项目第1页共6页工程名称管廊主体钢筋工程施工编号施工单位管廊施工一队日期2016年11月4日交底内容：一、相关技术规范《城市综合管廊工程技术规范》（GB50838-2015）《地下工程防水技术规范》（GB50108-2008）《建筑地基基础工程施工质量验收规范》（GB50202-2002）《混凝土结构工程施工质量验收规范》（GB50204-2015）二、工程概况本标段综合管西起绕城高速东侧辅道，东至后围寨立交，主线全长约2057.56米，支线全长约160米。采用双舱布置，沿道路南侧绿化带侧分带下敷设。管廊主线断面（净尺寸）为（4.3+2.3）×3.5米双舱式综合管廊横断面，过路支线断面（净尺寸）为（2.44+2.71）×3.0米双舱式综合管廊横断面。采用钢筋砼结构。三、施工准备、材料设备要求及作业条件要求1、施工准备（1）、参加绑扎的人员应认真学习，熟悉设计图纸和现行施工规范、标准、规程。钢筋采用绑扎搭接连接，同一连接区段内的接头百分率及搭接长度等均需符合《混凝土结构工程施工质量验收规范》（GB50204-2015）和设计要求。（2）、按施工图纸并结合施工现场实际情况，确定钢筋穿插就位顺序和钢筋绑扎方案，并严格注意施工过程中所出现的各种预埋件、预埋套管及预留洞等。（3）、项目专业技术负责人根据施工方案向钢筋工长进行交底，并由其对施工班组进行安全、质量、技术交底。（4）、按照设计和规范要求列出本工程的钢筋接头长度、接头百分比及接头错开位置要求和保护层厚度一览表，施工中严格按此执行。2、材料要求（1）、根据设计要求，工程所用钢筋种类、规格必须符合要求，并经试验检验合格。（2）、钢筋绑扎用的铁丝镀锌铁丝(一般选用20#～22#铅丝，其中22#铁丝一般用于绑扎直径12mm以下的钢筋)。绑扎铅丝长度参考下表(mm)铅丝长度参考表(mm)3-2-1钢筋直径(mm）10-1214-1618-20222510-12190220250270290编制：复核：签收：技术交底书单位：中铁十四局集团有限公司西安综合管廊项目第2页共6页工程名称管廊主体钢筋工程施工编号施工单位管廊施工一队日期2016年11月4日14-16——25027029031018-20————29031033022——————3303503、主要机具（1）、钢筋绑扎工具扎钩、钢卷尺、卡子扳手、绑扎支架、钢丝刷子、粉笔(石笔)、墨斗、油漆等。（2）、钢筋加工机具钢筋切断机、钢筋弯曲机、钢筋自动调直切断机、角磨机、力矩扳手、石笔(粉笔)及钢丝刷等。且各类钢筋加工机械的保护装置和加工配件应齐全有效。4、作业条件（1）、钢筋绑扎前，钢筋表面如有污染应清理干净。对有锈蚀的钢筋，除锈之后再运至绑扎处。对严重锈蚀，除锈后留有麻点的钢筋严禁按原规格使用(应根据试验确定)。（2）、熟悉图纸、按设计要求放样，下达钢筋加工配料单，检查已加工好的钢筋规格、形状、数量是否全部正确。成型钢筋加工完毕，并且符合料单，挂有料牌便于使用。（3）、做好抄平放线工作，弹好水平标高线及墙轴线、边线。混凝土施工缝凿去表面浮浆并清理干净。四、钢筋工程施工要求及施工工艺1、设计图纸及相关规范要求(1)、环境类别：Ⅱ-B类。(2)、钢筋保护层厚度要求：钢筋保护层厚度指最外层钢筋；板的下部底层上部面层；墙的两侧最外层外边缘至混凝土表面的距离。钢筋保护层厚度要求：迎水面50mm，背水面35mm。编制：复核：签收：技术交底书单位：中铁十四局集团有限公司西安综合管廊项目第3页共6页工程名称管廊主体钢筋工程施工编号施工单位管廊施工一队日期2016年11月4日(3)、钢筋绑扎连接搭接长度要求：37d（d为钢筋直径）。(4)、钢筋绑扎施工按照图纸设计伸缩缝位置划分施工段，主体结构分两次施工，施工缝设置于高出底板内底面60cm侧墙位置。2、底板钢筋绑扎(1)、底板钢筋绑扎工艺流程清理垫层弹侧墙及底板下部钢筋位置线→绑扎底板下部钢筋→设置钢筋马镫→绑扎底板上部钢筋及侧墙插筋→设置预埋件、侧墙施工缝止水钢板及底板钢边橡胶止水带→底板钢筋验收。(2)、操作工艺及施工要点清理垫层弹侧墙及底板下部钢筋位置线：将基础垫层清扫干净，做好抄平放线工作，弹好水平标高线及侧墙外皮尺寸线。按图纸标明的钢筋间距，算出底板实际需用的钢筋根数，...
