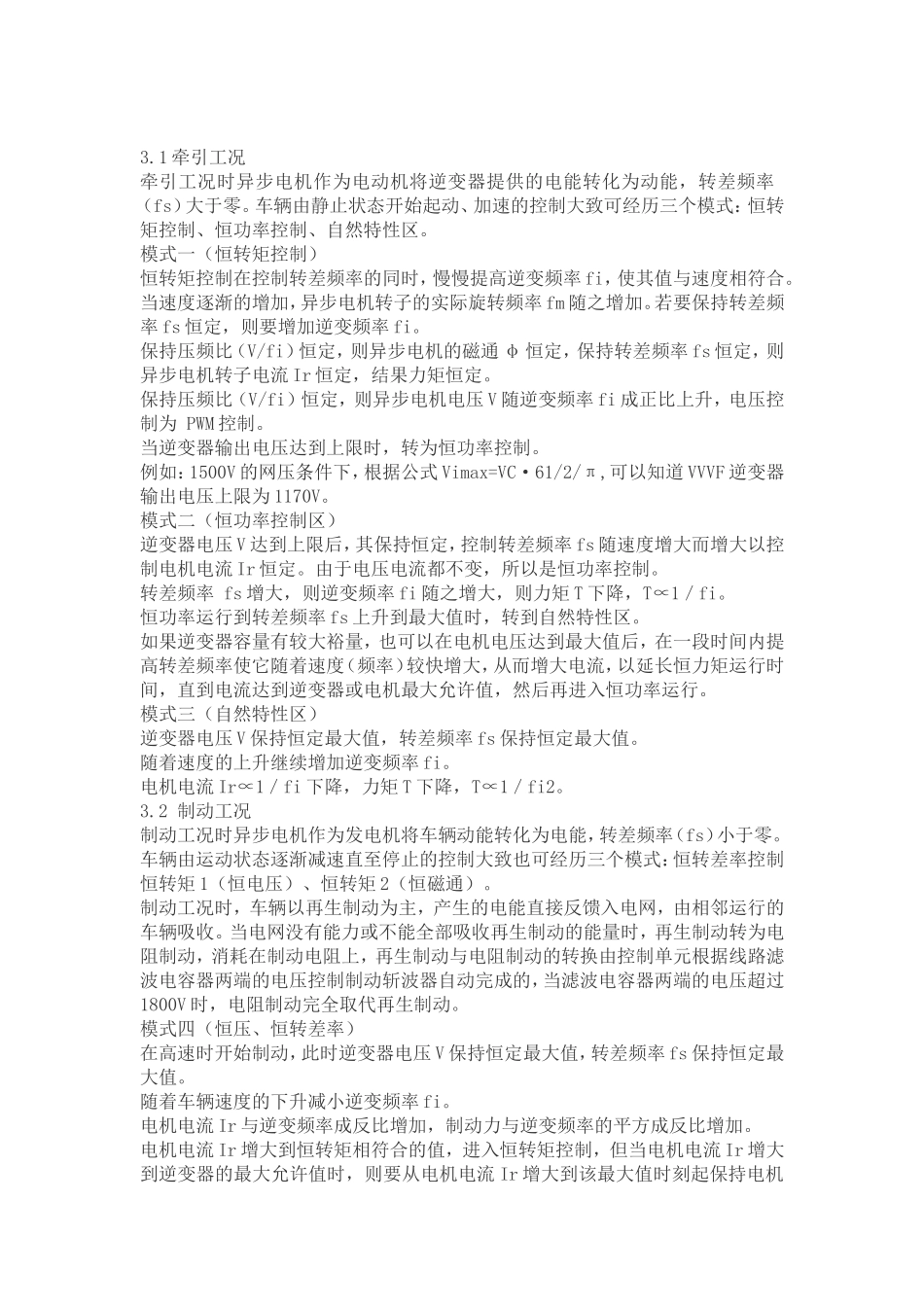

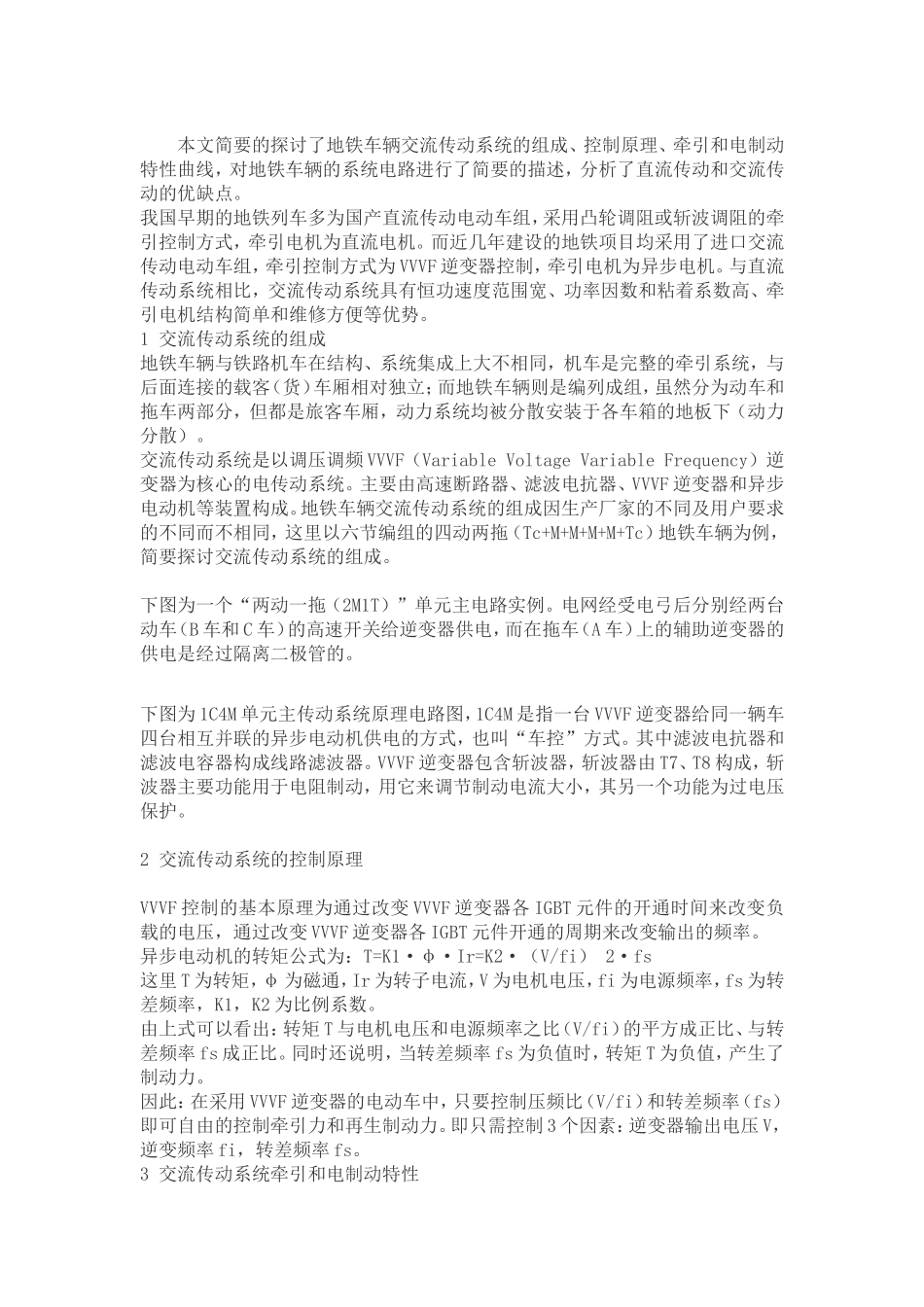

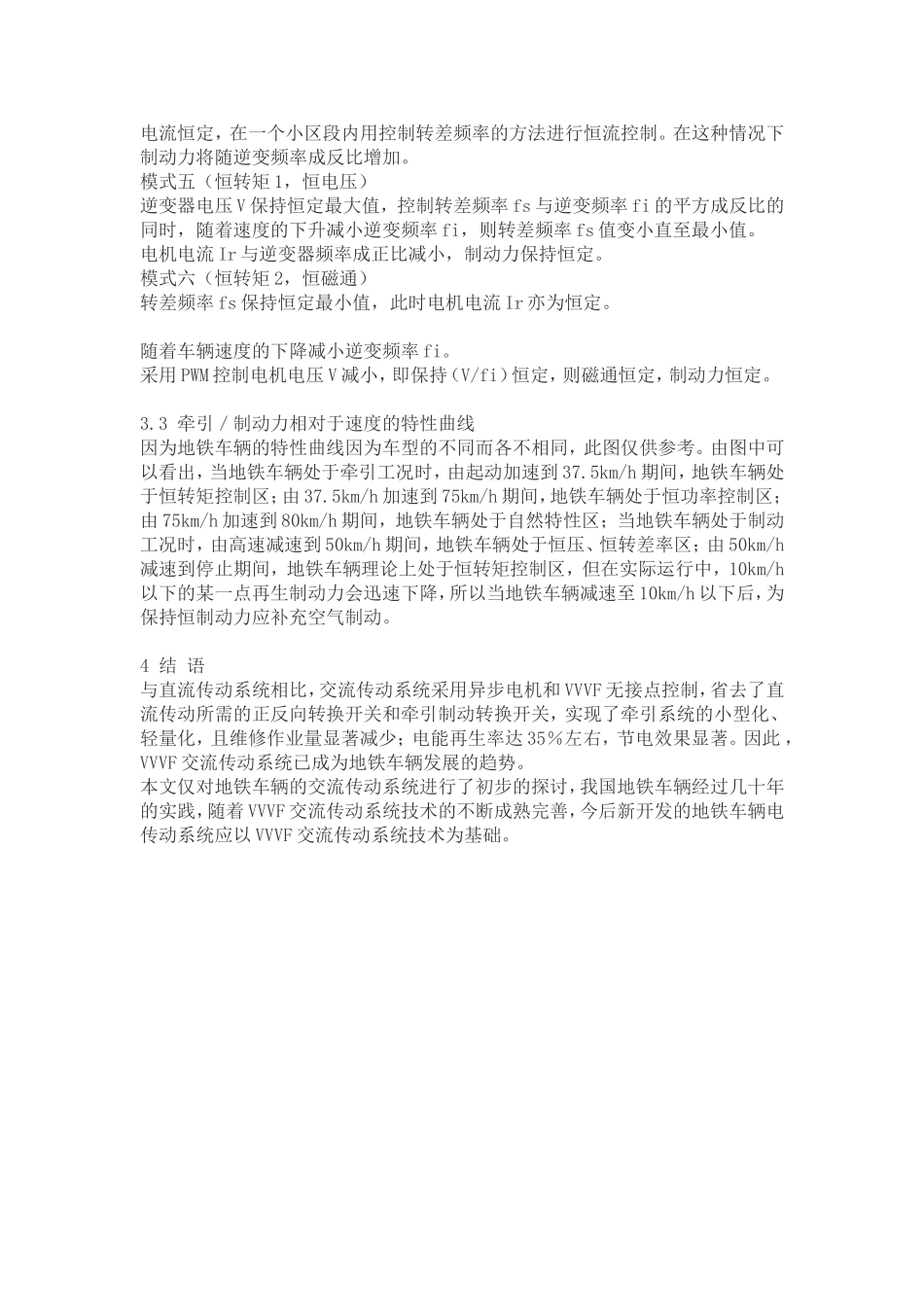

本文简要的探讨了地铁车辆交流传动系统的组成、控制原理、牵引和电制动特性曲线,对地铁车辆的系统电路进行了简要的描述,分析了直流传动和交流传动的优缺点。我国早期的地铁列车多为国产直流传动电动车组,采用凸轮调阻或斩波调阻的牵引控制方式,牵引电机为直流电机。而近几年建设的地铁项目均采用了进口交流传动电动车组,牵引控制方式为VVVF逆变器控制,牵引电机为异步电机。与直流传动系统相比,交流传动系统具有恒功速度范围宽、功率因数和粘着系数高、牵引电机结构简单和维修方便等优势。1交流传动系统的组成地铁车辆与铁路机车在结构、系统集成上大不相同,机车是完整的牵引系统,与后面连接的载客(货)车厢相对独立;而地铁车辆则是编列成组,虽然分为动车和拖车两部分,但都是旅客车厢,动力系统均被分散安装于各车箱的地板下(动力分散)。交流传动系统是以调压调频VVVF(VariableVoltageVariableFrequency)逆变器为核心的电传动系统。主要由高速断路器、滤波电抗器、VVVF逆变器和异步电动机等装置构成。地铁车辆交流传动系统的组成因生产厂家的不同及用户要求的不同而不相同,这里以六节编组的四动两拖(Tc+M+M+M+M+Tc)地铁车辆为例,简要探讨交流传动系统的组成。下图为一个“两动一拖(2M1T)”单元主电路实例。电网经受电弓后分别经两台动车(B车和C车)的高速开关给逆变器供电,而在拖车(A车)上的辅助逆变器的供电是经过隔离二极管的。下图为1C4M单元主传动系统原理电路图,1C4M是指一台VVVF逆变器给同一辆车四台相互并联的异步电动机供电的方式,也叫“车控”方式。其中滤波电抗器和滤波电容器构成线路滤波器。VVVF逆变器包含斩波器,斩波器由T7、T8构成,斩波器主要功能用于电阻制动,用它来调节制动电流大小,其另一个功能为过电压保护。2交流传动系统的控制原理VVVF控制的基本原理为通过改变VVVF逆变器各IGBT元件的开通时间来改变负载的电压,通过改变VVVF逆变器各IGBT元件开通的周期来改变输出的频率。异步电动机的转矩公式为:T=K1·φ·Ir=K2·(V/fi)2·fs这里T为转矩,φ为磁通,Ir为转子电流,V为电机电压,fi为电源频率,fs为转差频率,K1,K2为比例系数。由上式可以看出:转矩T与电机电压和电源频率之比(V/fi)的平方成正比、与转差频率fs成正比。同时还说明,当转差频率fs为负值时,转矩T为负值,产生了制动力。因此:在采用VVVF逆变器的电动车中,只要控制压频比(V/fi)和转差频率(fs)即可自由的控制牵引力和再生制动力。即只需控制3个因素:逆变器输出电压V,逆变频率fi,转差频率fs。3交流传动系统牵引和电制动特性3.1牵引工况牵引工况时异步电机作为电动机将逆变器提供的电能转化为动能,转差频率(fs)大于零。车辆由静止状态开始起动、加速的控制大致可经历三个模式:恒转矩控制、恒功率控制、自然特性区。模式一(恒转矩控制)恒转矩控制在控制转差频率的同时,慢慢提高逆变频率fi,使其值与速度相符合。当速度逐渐的增加,异步电机转子的实际旋转频率fm随之增加。若要保持转差频率fs恒定,则要增加逆变频率fi。保持压频比(V/fi)恒定,则异步电机的磁通φ恒定,保持转差频率fs恒定,则异步电机转子电流Ir恒定,结果力矩恒定。保持压频比(V/fi)恒定,则异步电机电压V随逆变频率fi成正比上升,电压控制为PWM控制。当逆变器输出电压达到上限时,转为恒功率控制。例如:1500V的网压条件下,根据公式Vimax=VC·61/2/π,可以知道VVVF逆变器输出电压上限为1170V。模式二(恒功率控制区)逆变器电压V达到上限后,其保持恒定,控制转差频率fs随速度增大而增大以控制电机电流Ir恒定。由于电压电流都不变,所以是恒功率控制。转差频率fs增大,则逆变频率fi随之增大,则力矩T下降,T∝1/fi。恒功率运行到转差频率fs上升到最大值时,转到自然特性区。如果逆变器容量有较大裕量,也可以在电机电压达到最大值后,在一段时间内提高转差频率使它随着速度(频率)较快增大,从而增大电流,以延长恒力矩运行时间,直到电流达到逆变器或电机最大允许值,然后再进入恒功率运行。模式三(自然特性区)逆变器电压V保持恒定最大值,转差频率fs保持恒定...
