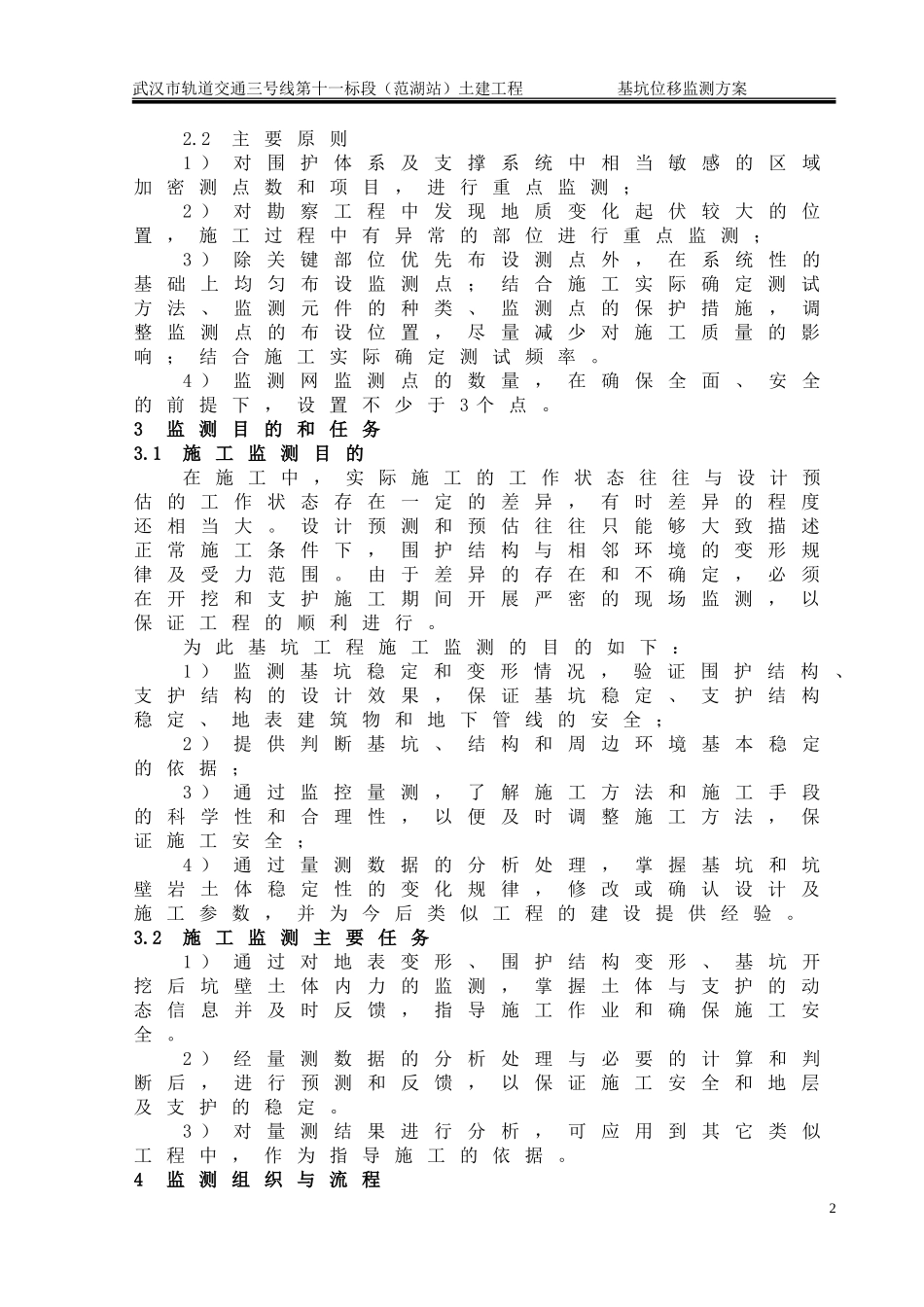

武汉市轨道交通三号线第十一标段（范湖站）土建工程基坑位移监测方案1工程概况武汉市轨道交通3号线为武汉市第一条穿汉江地铁，它起始于沌阳大道站，终止于汉口三金潭站。全长28公里，设站23座，范湖站为第14座车站。范湖站为地下三层单柱两跨式岛式站台车站，地下分站厅、设备、站台三层，车站标准段结构外包尺寸为21.01×20.10m，顶部覆土约3.3～3.6m。主体建筑面积16443m2，附属建筑面积6808m2，总建筑面积23251m2。有效站台宽11m，有效站台中心处轨面绝对标高为-1.450m。车站主体围护结构采用1000mm厚地下连续墙，并入岩以满足抗浮要求；出入口和风道部分采取SMW工法桩加内支撑，桩径850mm，咬合250mm本站位于规划马场角路与青年路的交叉路口，沿规划马场角路布置于路下，路口北侧有富苑假日酒店，马场角路北侧为在建葛洲坝国际广场北区住宅小区，南侧为规划葛洲坝国际广场（如图1-1所示）。车站与2号线范湖站通过通道换乘。车站内主要有电力、电信、自来水、排水等管线。图1-1现场图片拟建场区地形平坦，原始地貌属长江冲积I级阶地。场区内地表水体不发育，未发现有河、沟、塘等地表水体分布。地下水按赋存条件，可分为上部滞水、潜水、孔隙承压水、碎屑岩裂隙水。地下水对砼及砼中钢筋不具腐蚀性，对地下钢结构具弱腐蚀性。2编制依据及主要原则2.1编制依据1）武汉市轨道交通3号线一期工程设计施工图2）地下铁道、轻轨交通工程测量规范（GB-50308-1999）3）《建筑变形测量规范》(JGJ8-2007)4）《工程测量规范》(GB50026-2007)5）《建筑基坑工程监测技术规范》GB50497-20091武汉市轨道交通三号线第十一标段（范湖站）土建工程基坑位移监测方案2.2主要原则1）对围护体系及支撑系统中相当敏感的区域加密测点数和项目，进行重点监测；2）对勘察工程中发现地质变化起伏较大的位置，施工过程中有异常的部位进行重点监测；3）除关键部位优先布设测点外，在系统性的基础上均匀布设监测点；结合施工实际确定测试方法、监测元件的种类、监测点的保护措施，调整监测点的布设位置，尽量减少对施工质量的影响；结合施工实际确定测试频率。4）监测网监测点的数量，在确保全面、安全的前提下，设置不少于3个点。3监测目的和任务3.1施工监测目的在施工中，实际施工的工作状态往往与设计预估的工作状态存在一定的差异，有时差异的程度还相当大。设计预测和预估往往只能够大致描述正常施工条件下，围护结构与相邻环境的变形规律及受力范围。由于差异的存在和不确定，必须在开挖和支护施工期间开展严密的现场监测，以保证工程的顺利进行。为此基坑工程施工监测的目的如下：1）监测基坑稳定和变形情况，验证围护结构、支护结构的设计效果，保证基坑稳定、支护结构稳定、地表建筑物和地下管线的安全；2）提供判断基坑、结构和周边环境基本稳定的依据；3）通过监控量测，了解施工方法和施工手段的科学性和合理性，以便及时调整施工方法，保证施工安全；4）通过量测数据的分析处理，掌握基坑和坑壁岩土体稳定性的变化规律，修改或确认设计及施工参数，并为今后类似工程的建设提供经验。3.2施工监测主要任务1）通过对地表变形、围护结构变形、基坑开挖后坑壁土体内力的监测，掌握土体与支护的动态信息并及时反馈，指导施工作业和确保施工安全。2）经量测数据的分析处理与必要的计算和判断后，进行预测和反馈，以保证施工安全和地层及支护的稳定。3）对量测结果进行分析，可应用到其它类似工程中，作为指导施工的依据。4监测组织与流程2武汉市轨道交通三号线第十一标段（范湖站）土建工程基坑位移监测方案4.1监测组织1）成立专业监测小组，设小组负责人。监测组织机构见图4-1。2）监测小组主要职责：①负责监测方案和监测计划的制定、量测的安排；②负责监测管理工作；③监测工程师负责方案的实施，包括量测断面选择、测点埋设、日常量测、资料管理等；④组员负责及时进行量测值的计算和绘制图表，并快速、及时、准确地将信息（量测结果）反馈给领导及现场施工，以指导施工。⑤组员每次量测结束后，及时进行数据计算和分析，当天将监测结果和可能出现的问题通知项目部领导，并协助主管工程师制定相应措施...
