地铁车站主体结构侧墙使用大体积整体钢模台车混凝土质量控制分析VIP免费

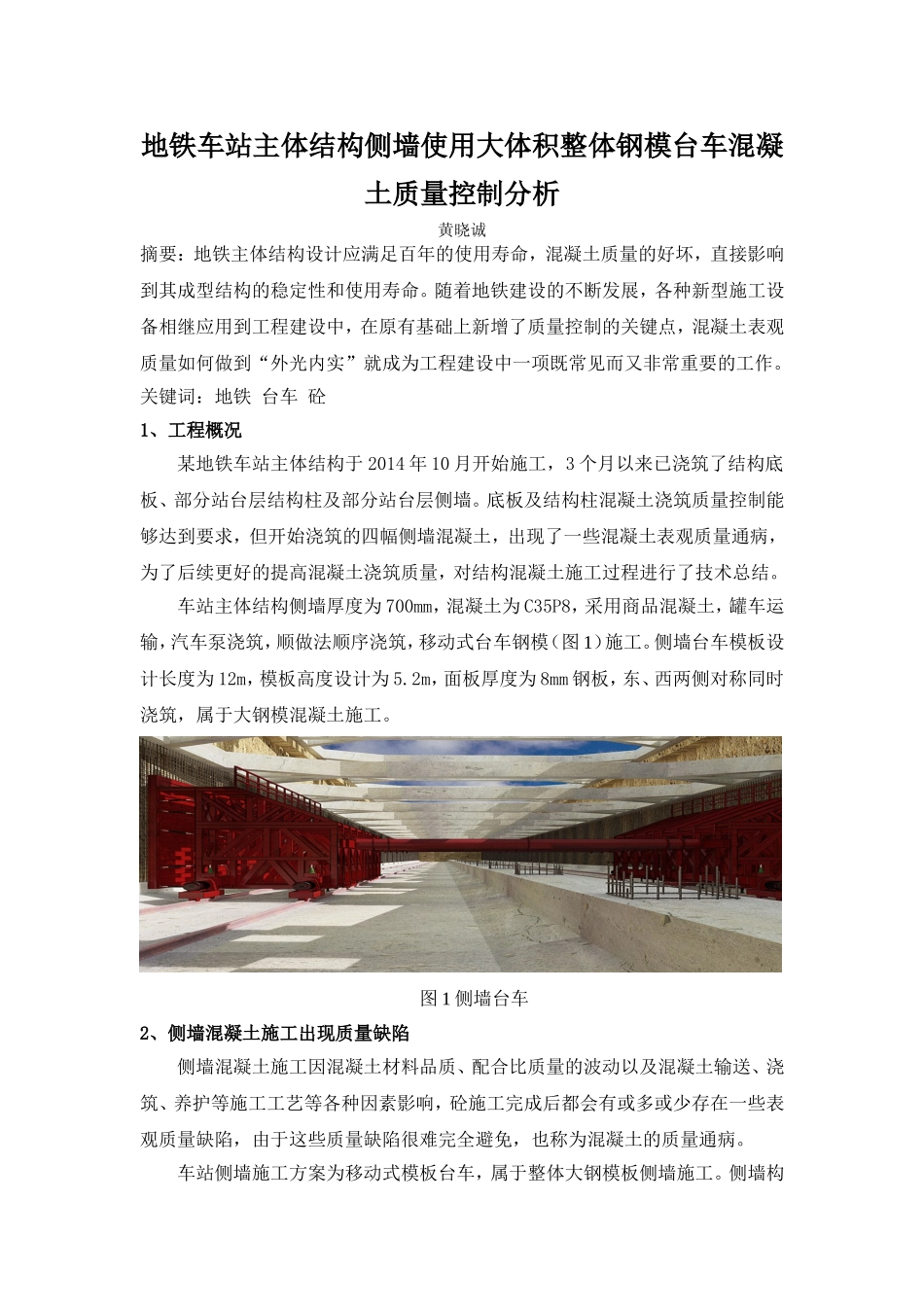

地铁车站主体结构侧墙使用大体积整体钢模台车混凝土质量控制分析黄晓诚摘要：地铁主体结构设计应满足百年的使用寿命，混凝土质量的好坏，直接影响到其成型结构的稳定性和使用寿命。随着地铁建设的不断发展，各种新型施工设备相继应用到工程建设中，在原有基础上新增了质量控制的关键点，混凝土表观质量如何做到“外光内实”就成为工程建设中一项既常见而又非常重要的工作。关键词：地铁台车砼1、工程概况某地铁车站主体结构于2014年10月开始施工，3个月以来已浇筑了结构底板、部分站台层结构柱及部分站台层侧墙。底板及结构柱混凝土浇筑质量控制能够达到要求，但开始浇筑的四幅侧墙混凝土，出现了一些混凝土表观质量通病，为了后续更好的提高混凝土浇筑质量，对结构混凝土施工过程进行了技术总结。车站主体结构侧墙厚度为700mm，混凝土为C35P8，采用商品混凝土，罐车运输，汽车泵浇筑，顺做法顺序浇筑，移动式台车钢模（图1）施工。侧墙台车模板设计长度为12m，模板高度设计为5.2m，面板厚度为8mm钢板，东、西两侧对称同时浇筑，属于大钢模混凝土施工。图1侧墙台车2、侧墙混凝土施工出现质量缺陷侧墙混凝土施工因混凝土材料品质、配合比质量的波动以及混凝土输送、浇筑、养护等施工工艺等各种因素影响，砼施工完成后都会有或多或少存在一些表观质量缺陷，由于这些质量缺陷很难完全避免，也称为混凝土的质量通病。车站侧墙施工方案为移动式模板台车，属于整体大钢模板侧墙施工。侧墙构件的结构形式特点为：墙体高度方向较高，且下料口在第二道腰梁及支撑下方，下料困难；钢筋骨架较密，尤其是拉筋梅花布置，工人振捣困难；侧墙浇筑时与上一幅侧墙及底板施工缝处接茬较多，容易出现问题。所以，车站混凝土施工过程中，侧墙的浇筑出现的质量问题具有一定的代表性。初始浇筑的侧墙出现的混凝土质量通病主要包括：外表质量、裂缝、色差等问题。2.1蜂窝蜂窝产生的主要原因：砼配合比的原因，骨料比率过大；混凝土管理因素，计量不准确造成的配合比不准；未按照规范要求布料，自由下落高度超过2m未设滑槽、串筒、溜管等辅助措施，混凝土离析；振捣不到位，使骨料堆积；模板接缝处漏浆。2.2麻面、气孔麻面、气孔产生的原因：大钢模使用废机油做脱模剂，粘度很大，施工中又涂刷不均，局部太厚，影响气泡上升，限制了表面气泡的排出，同时钢大模板封闭太严，表面排气困难；对钢模脱模后表面清理不够彻底，造成二次浇筑时表面麻面；模板接缝多，且不严密；脱模剂涂抹不均匀，材质不符合要求，造成表面混凝土缓凝；振捣时间不到位，气泡未能完全被排出，还有一部分气泡留在模板表面，形成混凝土表面麻点[1]。2.3砂线返砂主要原因:混凝土坍落度过大，或振捣过度，混凝土泌水。浇筑侧墙等竖向构件时，模板受侧压力轻微变形，水就沿着模板流下来出现冲刷的砂纹。2.4错台造成错台的主要原因:模板支立的精度，及浇筑过程中混凝土压力对模板变形的影响。尤其对称浇筑侧墙时，要控制两侧混凝土浇筑的高差，避免造成偏压使混凝土形成错台。2.5色差造成错台的主要原因:混凝土所用原材品种较多，不能统一；模板及钢筋产生的锈迹；脱模剂涂抹不均匀；振捣不均匀，导致局部砂浆较多。图2侧墙出现表观质量缺陷3、混凝土浇筑质量控制措施3.1成立混凝土质量控制QC小组由业主、监理、总承包项目技术负责人、工程技术部长、混凝土供应商技术负责人、劳务分包技术负责人等组成混凝土质量控制QC小组，QC小组在混凝土浇筑前对浇筑班组工人进行交底；每次侧墙砼浇筑，小组成员全部到现场对砼浇筑全过程进行跟踪控制；QC小组对拆模时发现的混凝土质量进行检查评定，并对做得好的部分总结经验对存在缺陷的部分分析原因以吸取教训。图32014年12月16日业主主持召开侧墙砼表观质量专题会3.2对商品混凝土生产质量严格把关控制混凝土的质量控制，首先着眼于混凝土的性能，主要是检查混凝土的和易性，又称为工作性。混凝土的和易性是指混凝土拌合物易于搅拌、运输、浇捣成型，并获得质量均匀密实的混凝土的一项综合技术性能。通常用流动性、粘聚性和保水性三项内容表示。流动性是指拌合物在自重或外力作用下产生流动的难易程...
