地铁盾构隧道毕设论文VIP免费

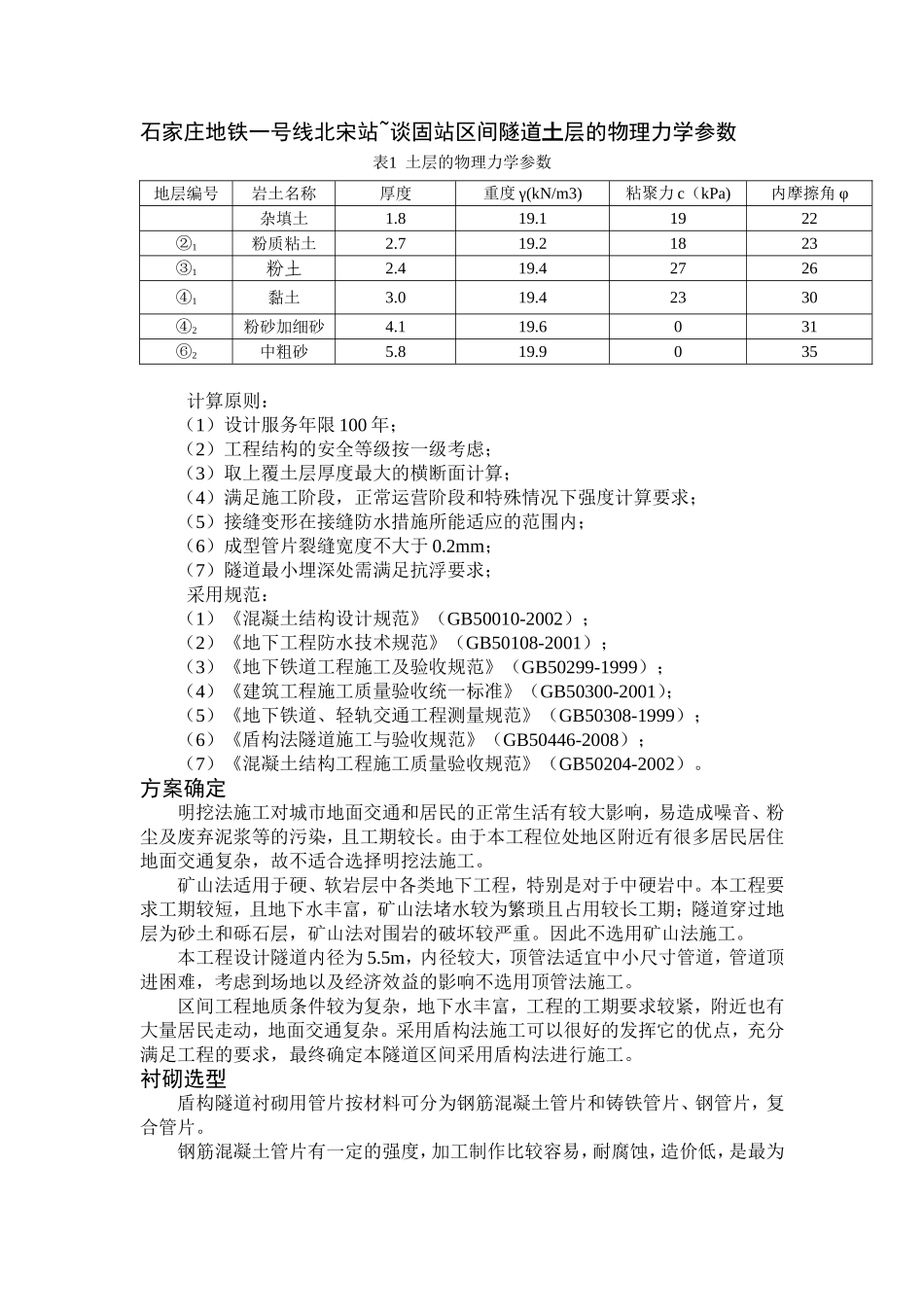

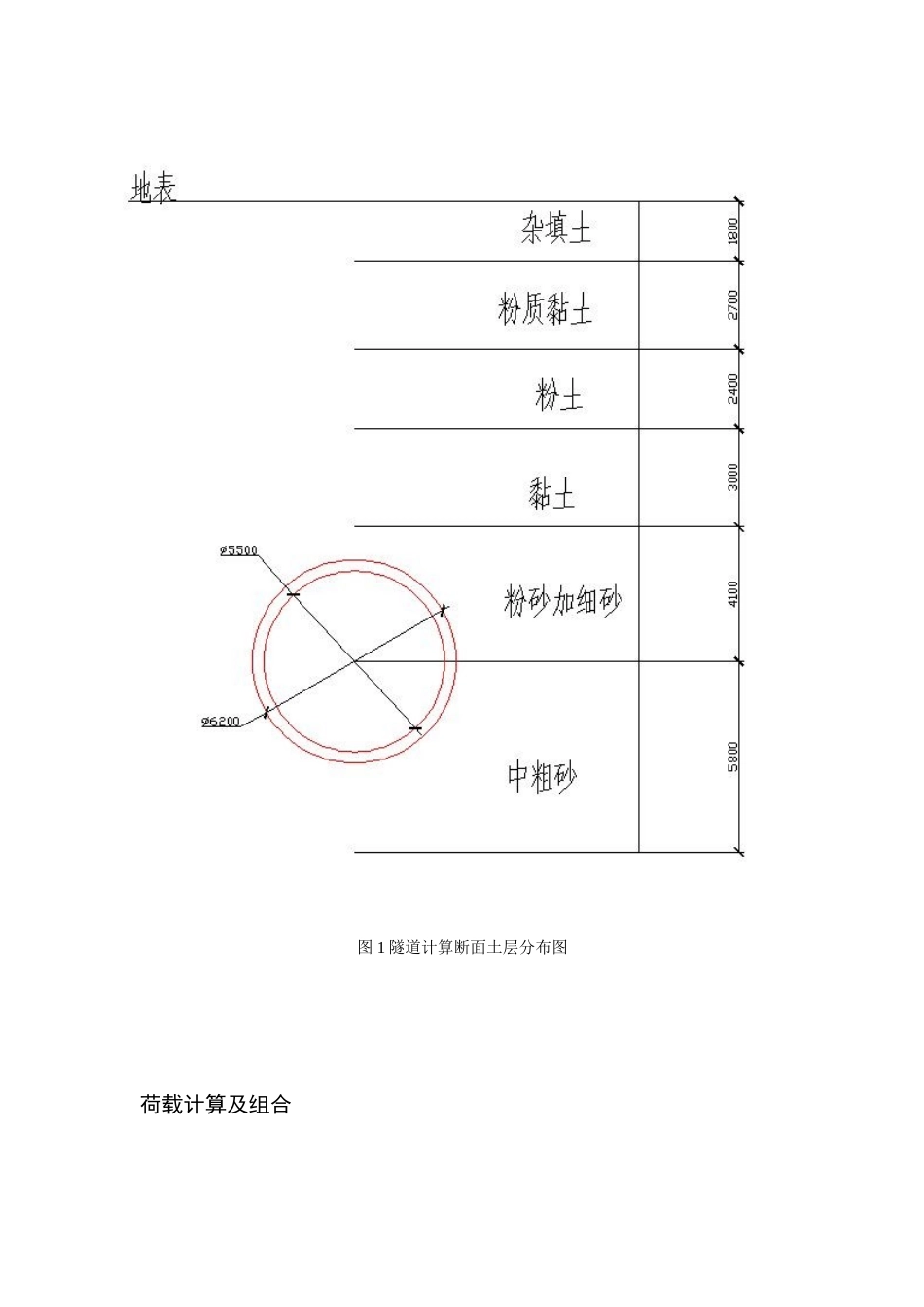

石家庄地铁一号线北宋站~谈固站区间隧道土层的物理力学参数表1土层的物理力学参数地层编号岩土名称厚度重度γ(kN/m3)粘聚力c（kPa)内摩擦角φ杂填土1.819.11922②1粉质粘土2.719.21823③1粉土2.419.42726④1黏土3.019.42330④2粉砂加细砂4.119.6031⑥2中粗砂5.819.9035计算原则：（1）设计服务年限100年；（2）工程结构的安全等级按一级考虑；（3）取上覆土层厚度最大的横断面计算；（4）满足施工阶段，正常运营阶段和特殊情况下强度计算要求；（5）接缝变形在接缝防水措施所能适应的范围内；（6）成型管片裂缝宽度不大于0.2mm；（7）隧道最小埋深处需满足抗浮要求；采用规范：（1）《混凝土结构设计规范》（GB50010-2002）；（2）《地下工程防水技术规范》（GB50108-2001）；（3）《地下铁道工程施工及验收规范》（GB50299-1999）；（4）《建筑工程施工质量验收统一标准》（GB50300-2001）；（5）《地下铁道、轻轨交通工程测量规范》（GB50308-1999）；（6）《盾构法隧道施工与验收规范》（GB50446-2008）；（7）《混凝土结构工程施工质量验收规范》（GB50204-2002）。方案确定明挖法施工对城市地面交通和居民的正常生活有较大影响，易造成噪音、粉尘及废弃泥浆等的污染，且工期较长。由于本工程位处地区附近有很多居民居住地面交通复杂，故不适合选择明挖法施工。矿山法适用于硬、软岩层中各类地下工程，特别是对于中硬岩中。本工程要求工期较短，且地下水丰富，矿山法堵水较为繁琐且占用较长工期；隧道穿过地层为砂土和砾石层，矿山法对围岩的破坏较严重。因此不选用矿山法施工。本工程设计隧道内径为5.5m，内径较大，顶管法适宜中小尺寸管道，管道顶进困难，考虑到场地以及经济效益的影响不选用顶管法施工。区间工程地质条件较为复杂，地下水丰富，工程的工期要求较紧，附近也有大量居民走动，地面交通复杂。采用盾构法施工可以很好的发挥它的优点，充分满足工程的要求，最终确定本隧道区间采用盾构法进行施工。衬砌选型盾构隧道衬砌用管片按材料可分为钢筋混凝土管片和铸铁管片、钢管片，复合管片。钢筋混凝土管片有一定的强度，加工制作比较容易，耐腐蚀，造价低，是最为常用的管片形式，但是较为笨重，在运输、安装施工过程中易损坏。铸铁管片强度高，易铸成薄壁结构，管片质量轻，搬运安装方便，管片精度高外形准确，防水性能好。但是管片金属消耗量大，机械加工量也大，价格昂贵。由于铸铁管片具有脆性破坏的特性，不宜用作承受冲击荷载的隧道衬砌结构。钢管片的优点是重量轻，强度高。缺点是刚度小，耐修饰性差，需要进行机械加工已满足防水要求。成本昂贵，金属消耗大。复合管片外壳采用钢板制成，在壳内设钢筋，浇注混凝土，组成一个复合结构，这样其重量比钢筋混凝土管片轻，刚度比钢管片大，金属消耗量比钢管片小，缺点是钢板耐腐蚀性差，加工复杂冗繁。钢筋混凝土管片型式中，有箱型管片和平板型管片。箱型管片常用于大直径的隧道。在等量材料的条件下，与平板型管片相比，箱型管片能做到抗弯刚度大、管片之间便于连接等。因而，可有效地降低造价。当然，当管片的背板厚度较小、腔格偏大时，在盾构千斤项作用下混凝土将会发生剥落、压碎等情况。平板管片是目前最常用的管片型式，常用于中小直径的隧道，在相等厚度条件下，其抗弯刚度及强度均大于箱型管片。本次隧道穿过地层主要是中粗砂和砾石，地下水丰富，施工期间以及使用阶段对防水的要求比较高，铸铁管片、钢管片满足防水要求，但是价格昂贵，不宜选取；复合管片耐腐蚀性差，不适宜在地下水丰富的地层使用；钢筋混凝土管片中，箱型管片由于背板厚度较小，在施工期间容易损坏，而相同厚度的平板管片抗弯刚度和强度均大于箱型管片。通过比较，本区间采用平板型钢筋混凝土管片。管片初步设计圆环的拼装形式有通缝、错缝两种。错缝拼装的优点在于能加强圆环接缝刚度，约束接缝变形，圆环近似地可按均质刚度考虑。但当管片制作精度不够好时，采用错缝拼装形式容易使管片在盾构推进过程中顶碎。通缝拼装的优点是管片拼装简单，施工速度快。由于此工程接缝刚度要求易满足，为使管片安装方便快捷，施工进度快，采用通...
