多易拍高拍仪500万像素测试报告VIP免费

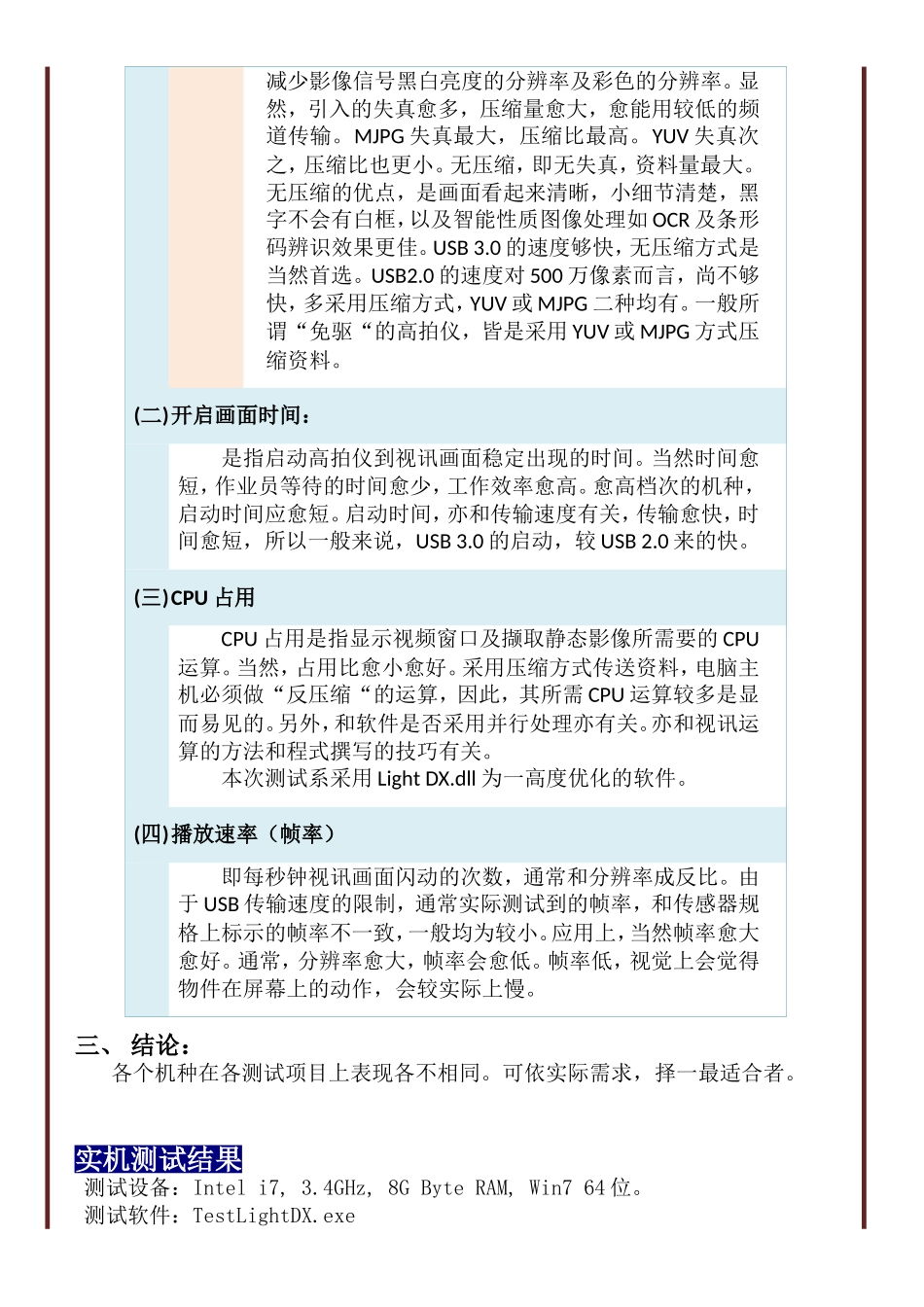

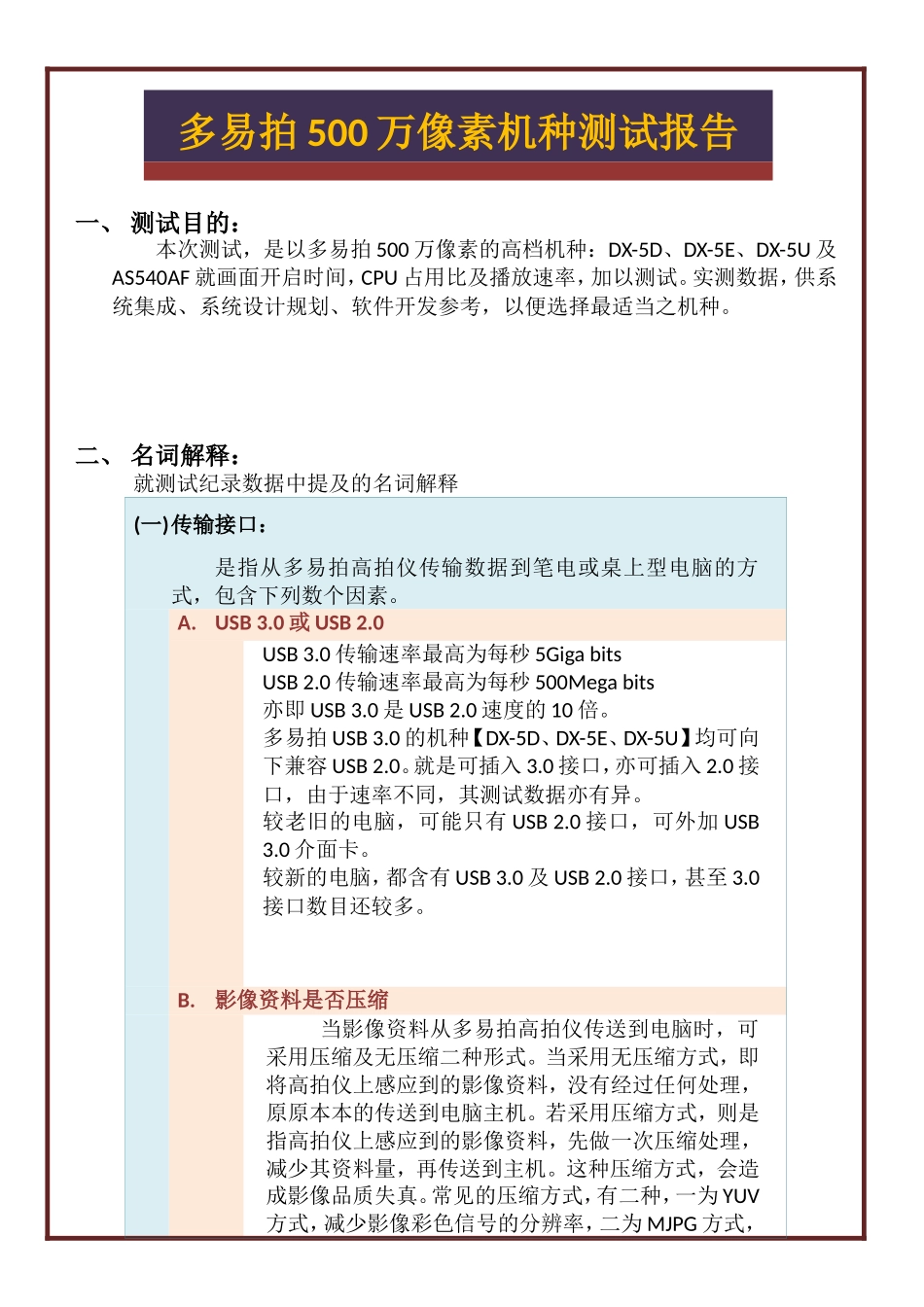

多易拍500万像素机种测试报告一、测试目的：本次测试，是以多易拍500万像素的高档机种：DX-5D、DX-5E、DX-5U及AS540AF就画面开启时间，CPU占用比及播放速率，加以测试。实测数据，供系统集成、系统设计规划、软件开发参考，以便选择最适当之机种。二、名词解释：就测试纪录数据中提及的名词解释(一)传输接口：是指从多易拍高拍仪传输数据到笔电或桌上型电脑的方式，包含下列数个因素。A.USB3.0或USB2.0USB3.0传输速率最高为每秒5GigabitsUSB2.0传输速率最高为每秒500Megabits亦即USB3.0是USB2.0速度的10倍。多易拍USB3.0的机种【DX-5D、DX-5E、DX-5U】均可向下兼容USB2.0。就是可插入3.0接口，亦可插入2.0接口，由于速率不同，其测试数据亦有异。较老旧的电脑，可能只有USB2.0接口，可外加USB3.0介面卡。较新的电脑，都含有USB3.0及USB2.0接口，甚至3.0接口数目还较多。B.影像资料是否压缩当影像资料从多易拍高拍仪传送到电脑时，可采用压缩及无压缩二种形式。当采用无压缩方式，即将高拍仪上感应到的影像资料，没有经过任何处理，原原本本的传送到电脑主机。若采用压缩方式，则是指高拍仪上感应到的影像资料，先做一次压缩处理，减少其资料量，再传送到主机。这种压缩方式，会造成影像品质失真。常见的压缩方式，有二种，一为YUV方式，减少影像彩色信号的分辨率，二为MJPG方式，减少影像信号黑白亮度的分辨率及彩色的分辨率。显然，引入的失真愈多，压缩量愈大，愈能用较低的频道传输。MJPG失真最大，压缩比最高。YUV失真次之，压缩比也更小。无压缩，即无失真，资料量最大。无压缩的优点，是画面看起来清晰，小细节清楚，黑字不会有白框，以及智能性质图像处理如OCR及条形码辨识效果更佳。USB3.0的速度够快，无压缩方式是当然首选。USB2.0的速度对500万像素而言，尚不够快，多采用压缩方式，YUV或MJPG二种均有。一般所谓“免驱“的高拍仪，皆是采用YUV或MJPG方式压缩资料。(二)开启画面时间：是指启动高拍仪到视讯画面稳定出现的时间。当然时间愈短，作业员等待的时间愈少，工作效率愈高。愈高档次的机种，启动时间应愈短。启动时间，亦和传输速度有关，传输愈快，时间愈短，所以一般来说，USB3.0的启动，较USB2.0来的快。(三)CPU占用CPU占用是指显示视频窗口及撷取静态影像所需要的CPU运算。当然，占用比愈小愈好。采用压缩方式传送资料，电脑主机必须做“反压缩“的运算，因此，其所需CPU运算较多是显而易见的。另外，和软件是否采用并行处理亦有关。亦和视讯运算的方法和程式撰写的技巧有关。本次测试系采用LightDX.dll为一高度优化的软件。(四)播放速率（帧率）即每秒钟视讯画面闪动的次数，通常和分辨率成反比。由于USB传输速度的限制，通常实际测试到的帧率，和传感器规格上标示的帧率不一致，一般均为较小。应用上，当然帧率愈大愈好。通常，分辨率愈大，帧率会愈低。帧率低，视觉上会觉得物件在屏幕上的动作，会较实际上慢。三、结论：各个机种在各测试项目上表现各不相同。可依实际需求，择一最适合者。实机测试结果测试设备：Inteli7,3.4GHz,8GByteRAM,Win764位。测试软件：TestLightDX.exe(一)多易拍DX-5D(A).传输接口:USB2.0,MJPG,有压缩分辨率2592x19442240x16002048x15441920x10801280x9601280x720开启画面时间/秒2222.22.22.2CPU占用%161311866播放速率/fps151515151515分辨率1024x768720x576720x480640x480开启时间22.22.22.2CPU占用5444播放速率/fps15151515(B).传输接口:USB3.0,无压缩分辨率2592x19442240x16002048x15441920x10801280x9601280x720开启画面时间/秒2.22.52.62.42.42.4CPU占用%888655播放速率/fps13.11515151515分辨率1024x768720x576720x480640x480320x240开启时间2.42.42.42.42.4CPU占用44333播放速率/fps1515151515(二)多易拍DX-5E(A).传输接口:USB2.0,无压缩，无失真分辨率2592x19442048x15361930x10801280x720640x480320x240开启画面时间/秒<1<1<1<1<1<1CPU占用%326885播放速率/fps4.94.91727.836.928(B).传输接口:USB3.0,无压缩，无失真分辨率2592x19442048x15361930x10801280x720640x480320x240开启画面时间/秒<1<1<1<1<1<1CPU占用%561319...
