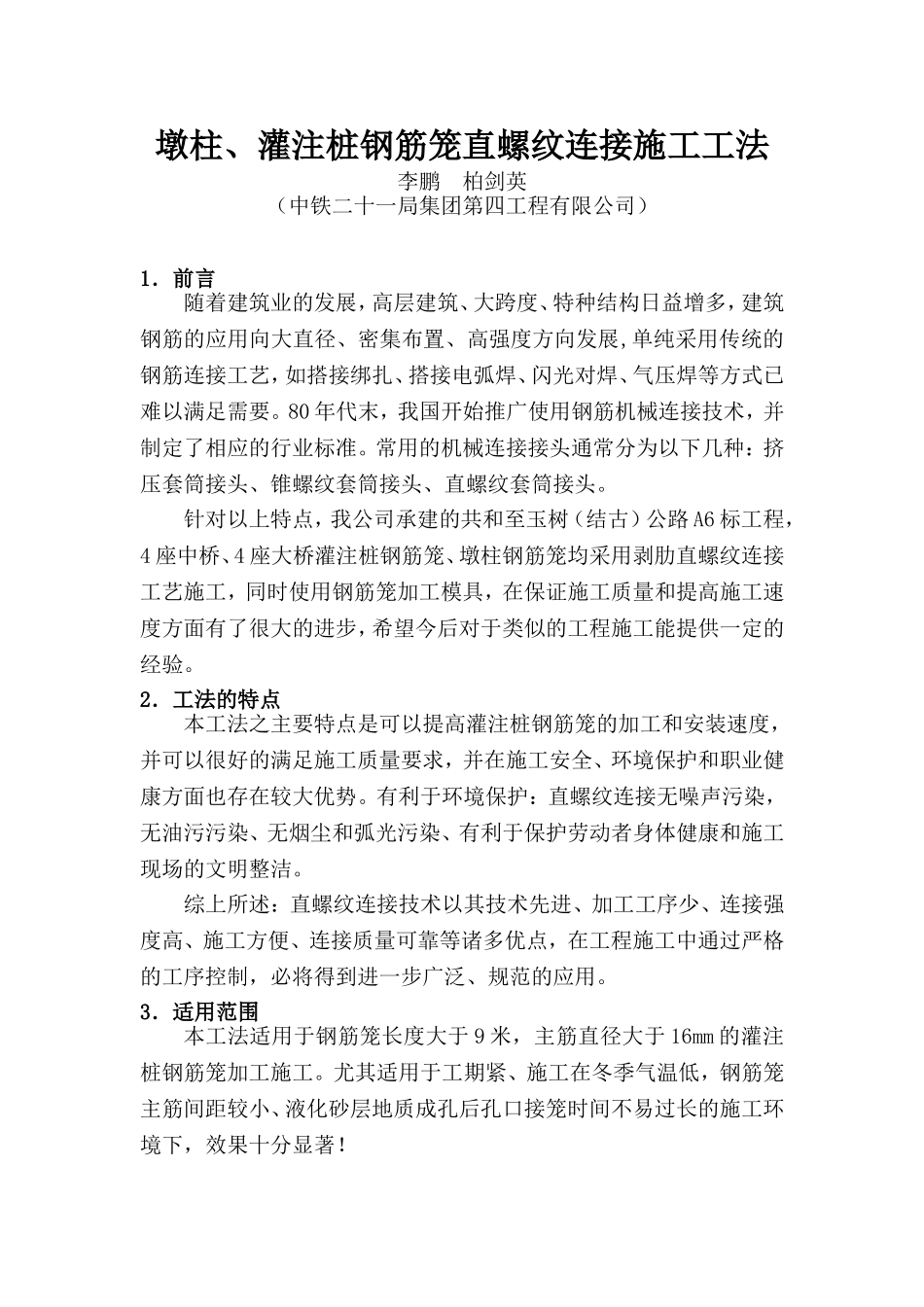

墩柱、灌注桩钢筋笼直螺纹连接施工工法李鹏柏剑英(中铁二十一局集团第四工程有限公司)1.前言随着建筑业的发展,高层建筑、大跨度、特种结构日益增多,建筑钢筋的应用向大直径、密集布置、高强度方向发展,单纯采用传统的钢筋连接工艺,如搭接绑扎、搭接电弧焊、闪光对焊、气压焊等方式已难以满足需要。80年代末,我国开始推广使用钢筋机械连接技术,并制定了相应的行业标准。常用的机械连接接头通常分为以下几种:挤压套筒接头、锥螺纹套筒接头、直螺纹套筒接头。针对以上特点,我公司承建的共和至玉树(结古)公路A6标工程,4座中桥、4座大桥灌注桩钢筋笼、墩柱钢筋笼均采用剥肋直螺纹连接工艺施工,同时使用钢筋笼加工模具,在保证施工质量和提高施工速度方面有了很大的进步,希望今后对于类似的工程施工能提供一定的经验。2.工法的特点本工法之主要特点是可以提高灌注桩钢筋笼的加工和安装速度,并可以很好的满足施工质量要求,并在施工安全、环境保护和职业健康方面也存在较大优势。有利于环境保护:直螺纹连接无噪声污染,无油污污染、无烟尘和弧光污染、有利于保护劳动者身体健康和施工现场的文明整洁。综上所述:直螺纹连接技术以其技术先进、加工工序少、连接强度高、施工方便、连接质量可靠等诸多优点,在工程施工中通过严格的工序控制,必将得到进一步广泛、规范的应用。3.适用范围本工法适用于钢筋笼长度大于9米,主筋直径大于16mm的灌注桩钢筋笼加工施工。尤其适用于工期紧、施工在冬季气温低,钢筋笼主筋间距较小、液化砂层地质成孔后孔口接笼时间不易过长的施工环境下,效果十分显著!4.施工工艺原理及操作要点4.1.滚轧直螺纹滚轧直螺纹钢筋接头是一种等强型接头,其强度高于连接的钢筋母材强度,是集高强、快速于一身的新型钢筋接头,是继冷挤压、锥螺纹、镦粗直螺纹之后的又一新的钢筋连接方法。该技术在桥梁及高层建筑应用中很受欢迎,通过施工实践看到,它具有其它方法无法比拟的优势,给施工带来了很大方便,创造了很好的经济效益和社会效益。该技术是用直螺纹滚压机把钢筋端部滚压成直螺纹,然后用直螺纹套筒将两根待对接的钢筋连在一起。由于钢筋端部经滚压成形,钢筋材质经冷作处理,螺纹及钢筋强度都有所提高,弥补了螺纹底径小于钢筋母材基圆直径对强度削弱带来的影响,实现了钢筋等强度连接。该项技术的特点是加工工序少、连接强度高、施工方便。该工艺的使用,大大提高了工效,节约了投入,保证了钢筋连接的质量。滚轧直螺纹和镦粗直螺纹的加工工艺相比,主要是省略了镦粗这一工序,节省了人力物力,提高了加工速度。滚轧直螺纹和镦粗直螺纹的施工工艺基本相同。在本工程中主要运用于墩柱主筋的接长,该技术的采用,大大加快了墩柱钢筋连接速度,保证了连接质量。4.2技术准备4.2.1凡参加接头施工的操作人员必须参加技术培训,经考核合格后持证上岗。提高专项培训的质量,使操作人员“熟于操作,精于维修,善于保养”。4.2.2核对钢筋配料单与成品数量。4.2.3做好技术交底。4.3钢筋下料4.3.1钢筋的除锈4.3.1.1加工方法钢筋均要清除油污和锤打能剥落的浮皮、铁锈。大量除锈,可通过钢筋冷拉或钢筋调直机调直过程中完成;少量的钢筋除锈,可采用电动除锈机或喷砂方法除锈,钢筋局部除锈可采取人工用钢丝刷或砂轮等方法进行。4.3.1.2操作要点如除锈后钢筋表面有严重的麻坑、斑点等,已伤蚀截面时,要降级使用或剔除不用,带有蜂窝状锈迹钢筋,不得使用。4.3.2钢筋的调直4.3.2.1加工方法对局部曲折、弯曲或成盘的钢筋要加以调直。钢筋调直普遍使用卷扬机拉直和用调直机调直。在缺乏设备时,可采用弯曲机、平直锤或人工锤击矫直粗钢筋和用绞磨拉直细钢筋。4.3.2.2操作要点用卷扬机拉直钢筋时,要注意控制冷拉率:Ⅰ级钢筋不大于4%;Ⅱ~Ⅲ级钢筋及不准采用冷拉钢筋的结构不大于1%。用调直机调直钢筋和用锤击法平直粗钢筋时,表面伤痕不要使截面面积减少5%以上。调直后的钢筋要平直、无局部曲折,冷拔低碳钢筋表面不得有明显擦伤。注意:冷拔低碳钢丝经调直机调直后,其抗拉强度一般要降低10~15%,使用前要加强检查,按调直后的抗拉强度选用。4.3.3钢筋的切割...
