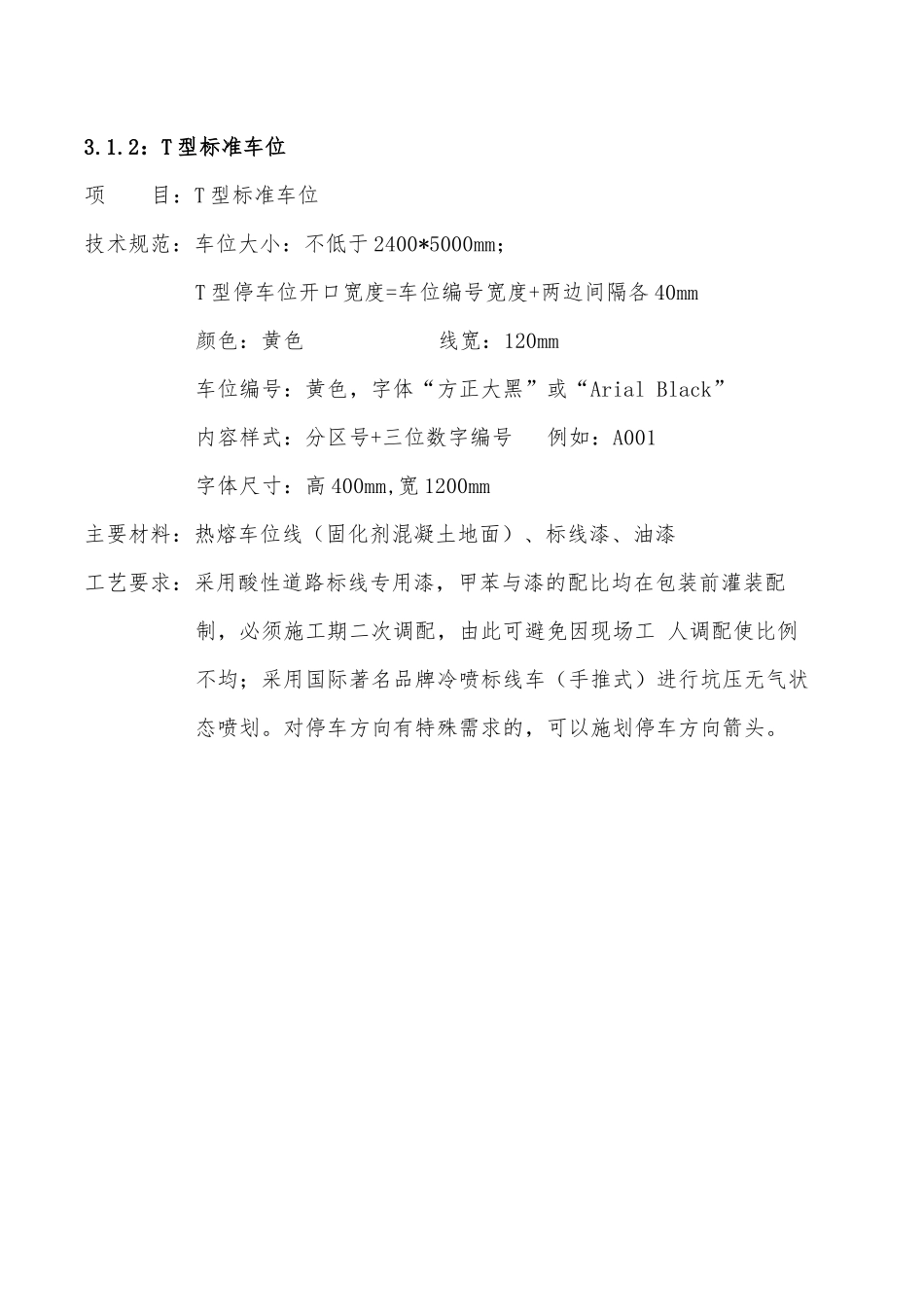

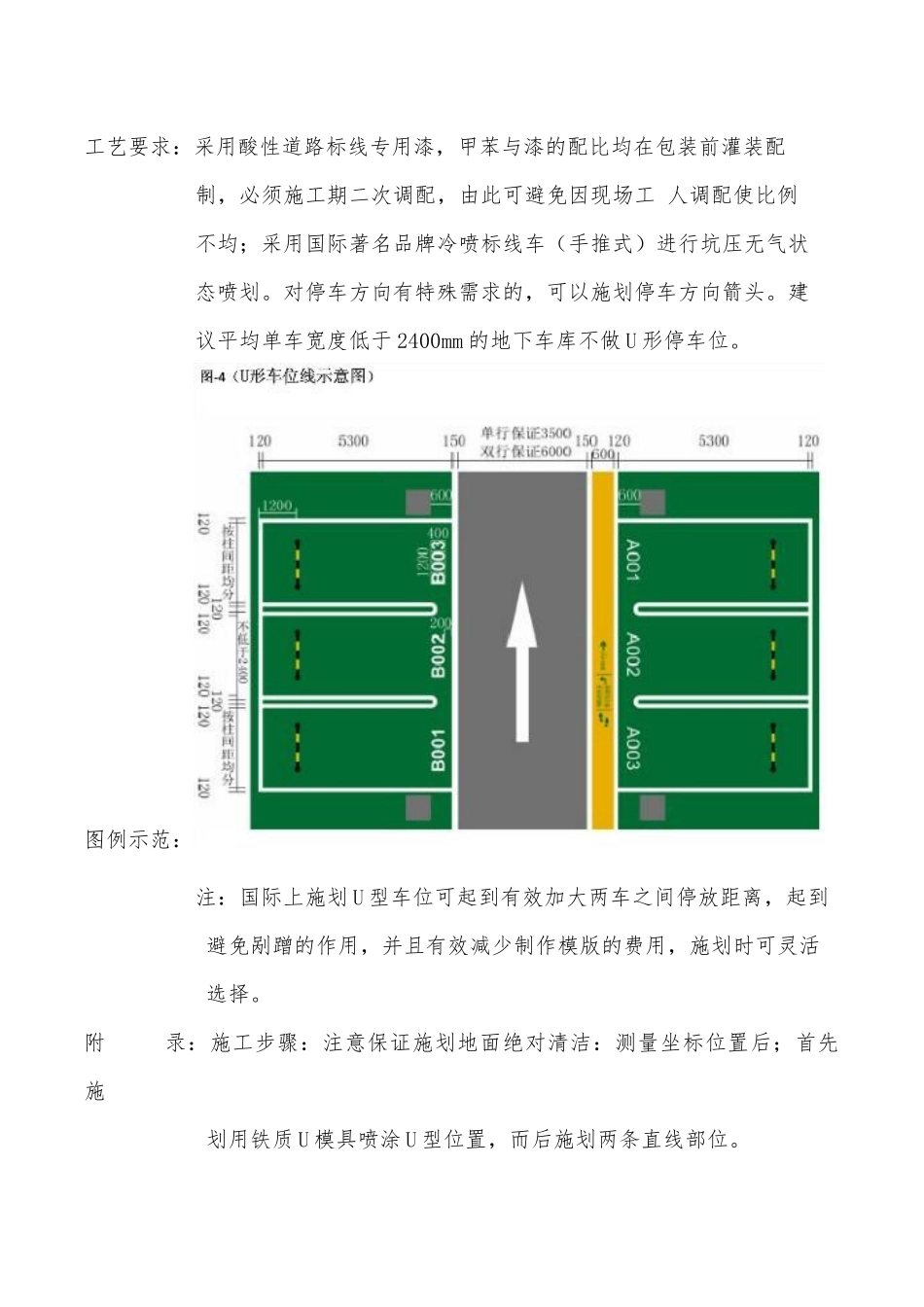

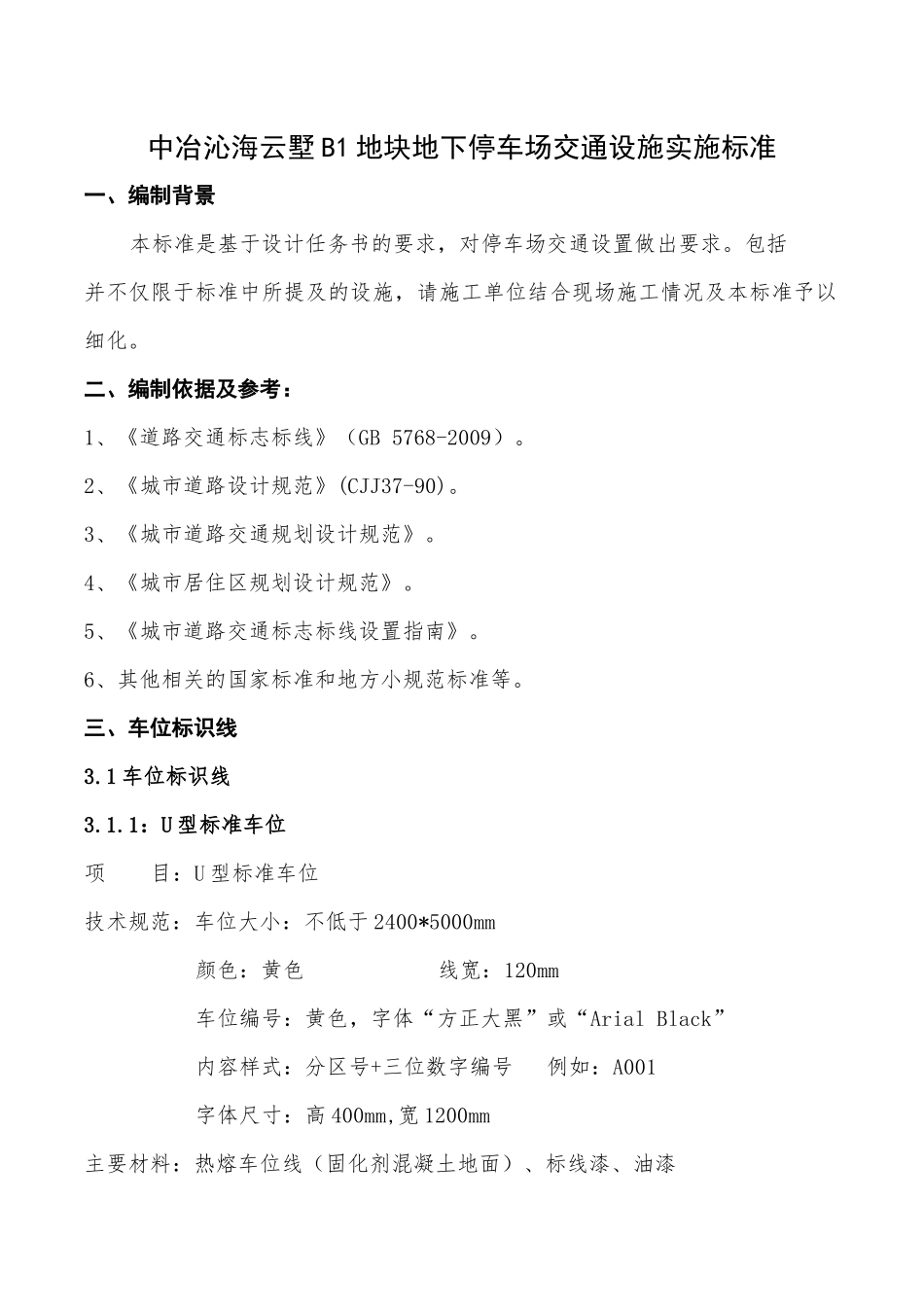

中冶沁海云墅B1地块地下停车场交通设施实施标准一、编制背景本标准是基于设计任务书的要求，对停车场交通设置做出要求。包括并不仅限于标准中所提及的设施，请施工单位结合现场施工情况及本标准予以细化。二、编制依据及参考：1、《道路交通标志标线》（GB5768-2009）。2、《城市道路设计规范》(CJJ37-90)。3、《城市道路交通规划设计规范》。4、《城市居住区规划设计规范》。5、《城市道路交通标志标线设置指南》。6、其他相关的国家标准和地方小规范标准等。三、车位标识线3.1车位标识线3.1.1：U型标准车位项目：U型标准车位技术规范：车位大小：不低于2400*5000mm颜色：黄色线宽：120mm车位编号：黄色，字体“方正大黑”或“ArialBlack”内容样式：分区号+三位数字编号例如：A001字体尺寸：高400mm,宽1200mm主要材料：热熔车位线（固化剂混凝土地面）、标线漆、油漆工艺要求：采用酸性道路标线专用漆，甲苯与漆的配比均在包装前灌装配制，必须施工期二次调配，由此可避免因现场工人调配使比例不均；采用国际著名品牌冷喷标线车（手推式）进行坑压无气状态喷划。对停车方向有特殊需求的，可以施划停车方向箭头。建议平均单车宽度低于2400mm的地下车库不做U形停车位。图例示范：注：国际上施划U型车位可起到有效加大两车之间停放距离，起到避免剐蹭的作用，并且有效减少制作模版的费用，施划时可灵活选择。附录：施工步骤：注意保证施划地面绝对清洁：测量坐标位置后；首先施划用铁质U模具喷涂U型位置，而后施划两条直线部位。3.1.2：T型标准车位项目：T型标准车位技术规范：车位大小：不低于2400*5000mm；T型停车位开口宽度=车位编号宽度+两边间隔各40mm颜色：黄色线宽：120mm车位编号：黄色，字体“方正大黑”或“ArialBlack”内容样式：分区号+三位数字编号例如：A001字体尺寸：高400mm,宽1200mm主要材料：热熔车位线（固化剂混凝土地面）、标线漆、油漆工艺要求：采用酸性道路标线专用漆，甲苯与漆的配比均在包装前灌装配制，必须施工期二次调配，由此可避免因现场工人调配使比例不均；采用国际著名品牌冷喷标线车（手推式）进行坑压无气状态喷划。对停车方向有特殊需求的，可以施划停车方向箭头。图例示范：3.1.3:无障碍车位标识线项目：无障碍车位标识线技术规范：车位大小：不低于3850*5000mm；T型停车位开口宽度=车位编号宽度+两边间隔各40mm颜色：黄色线宽：150mm车位编号：黄色，字体“方正大黑”或“ArialBlack”内容样式：分区号+三位数字编号例如：A001字体尺寸：高400mm,宽1200mm主要材料：热熔车位线（固化剂混凝土地面）、标线漆、油漆工艺要求：采用酸性道路标线专用漆，甲苯与漆的配比均在包装前灌装配制，必须施工期二次调配，由此可避免因现场工人调配使比例不均；采用国际著名品牌冷喷标线车（手推式）进行坑压无气状态喷划。对停车方向有特殊需求的，可以施划停车方向箭头。图例示范：3.2卸货区项目：卸货区技术规范：车位大小：不低于7600*2500mm；T型停车位开口宽度=车位编号宽度+两边间隔各40mm颜色：黄色线宽：120mm车位编号：黄色，字体“方正大黑”字体尺寸：高300-350mm,宽180mm，字符间距40mm主要材料：热熔车位线（固化剂混凝土地面）、标线漆、油漆工艺要求：采用酸性道路标线专用漆，甲苯与漆的配比均在包装前灌装配制，必须施工期二次调配，由此可避免因现场工人调配使比例不均；采用国际著名品牌冷喷标线车（手推式）进行坑压无气状态喷划。对停车方向有特殊需求的，可以施划停车方向箭头。卸货区字体可采用贴膜的方式依照下图位置粘贴，或采用铁质模具的方式放置好后进行标线漆的喷涂或手工涂刷。图例示范：四、交通标识线及安全设施4.1.1：路缘线项目：路缘线技术规范：颜色：黄色线宽：150mm主要材料：环氧树脂地坪漆（固化剂混凝土地面）、标线漆工艺要求：采用酸性道路标线专用漆，甲苯与漆的配比均在包装前灌装配制，必须施工期二次调配，由此可避免因现场工人调配使比例不均；采用国际著名品牌冷喷标线车（手推式）进行坑压无气状态喷划。图例示范：4.1.2：导向箭头项目：导向箭头技术规范：颜色：黄色图标：参见国家标准规格：长度450...
