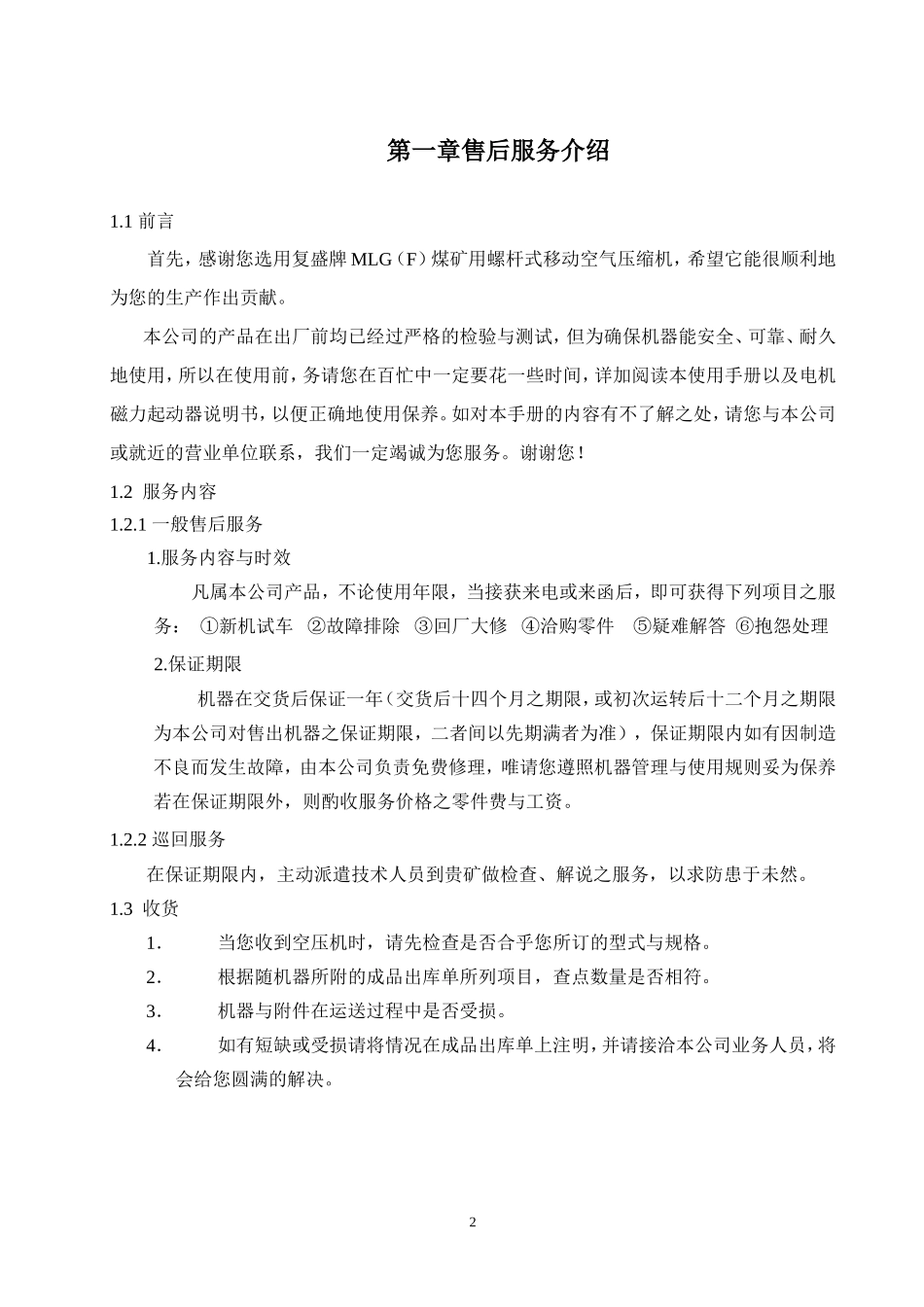

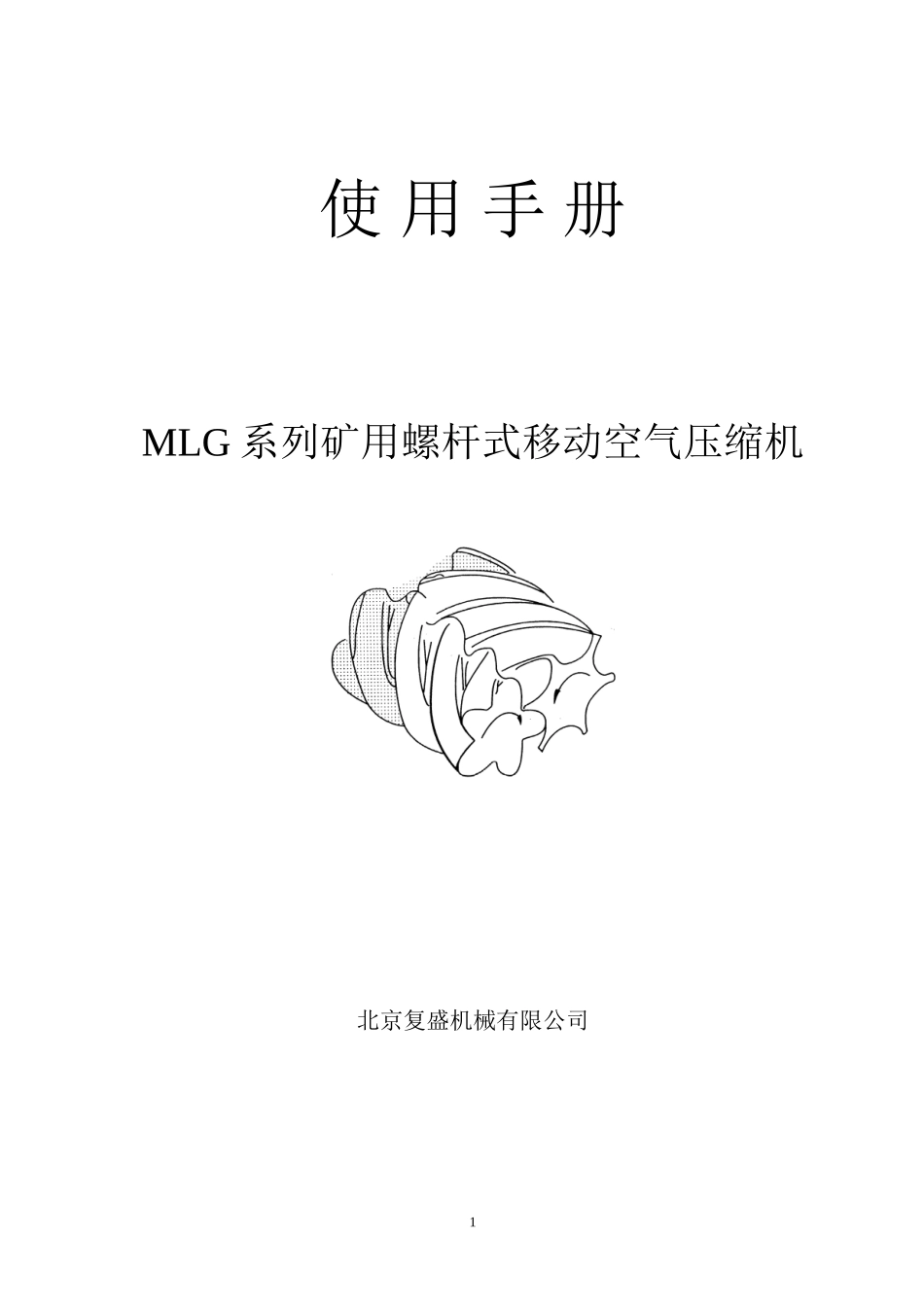

使用手册MLG系列矿用螺杆式移动空气压缩机北京复盛机械有限公司1第一章售后服务介绍1.1前言首先，感谢您选用复盛牌MLG（F）煤矿用螺杆式移动空气压缩机，希望它能很顺利地为您的生产作出贡献。本公司的产品在出厂前均已经过严格的检验与测试，但为确保机器能安全、可靠、耐久地使用，所以在使用前，务请您在百忙中一定要花一些时间，详加阅读本使用手册以及电机磁力起动器说明书，以便正确地使用保养。如对本手册的内容有不了解之处，请您与本公司或就近的营业单位联系，我们一定竭诚为您服务。谢谢您！1.2服务内容1.2.1一般售后服务1.服务内容与时效凡属本公司产品，不论使用年限，当接获来电或来函后，即可获得下列项目之服务：①新机试车②故障排除③回厂大修④洽购零件⑤疑难解答⑥抱怨处理2.保证期限机器在交货后保证一年（交货后十四个月之期限，或初次运转后十二个月之期限为本公司对售出机器之保证期限，二者间以先期满者为准），保证期限内如有因制造不良而发生故障，由本公司负责免费修理，唯请您遵照机器管理与使用规则妥为保养若在保证期限外，则酌收服务价格之零件费与工资。1.2.2巡回服务在保证期限内，主动派遣技术人员到贵矿做检查、解说之服务，以求防患于未然。1.3收货1．当您收到空压机时，请先检查是否合乎您所订的型式与规格。2．根据随机器所附的成品出库单所列项目，查点数量是否相符。3．机器与附件在运送过程中是否受损。4．如有短缺或受损请将情况在成品出库单上注明，并请接洽本公司业务人员，将会给您圆满的解决。2第二章概述2.l特点：螺杆压缩机因具有其它类型压缩机无可比拟的优越性，已成为现代压缩机的主流复盛牌螺杆式空压机（以下简称空压机），是根据我国环境条件而研制的新型设备，具有如下之显著特点：一、主机1、先进的齿型：采用台湾最具规模、设备最先进的压缩机厂家——复盛股份有限公司开发生产的最先进、效能比值领先世界各国厂家的第三代高效螺杆压缩机主机，其五对六专利齿形（美国专利No.4.890.992，英国专利No.2.230.563，日本专利No.2.008.216）齿间落差小，故回流损失小，比四对六齿形提高效率10~12％，省电25％。2、精密的加工设备：主机加工检测全部采用进口高精密度设备，确保了设计上要求的加工精度。3、严谨的设计：转子设计合理，长径比较小，故弯曲应力小；转速低，噪音低，寿命长。转子经精密加工及动平衡测试，并配合重载型轴承。整体式的机壳，加工精度高，确保了螺杆的同轴度、平行度和螺杆间的间隙，提高压缩效率。二、机组1、压力控制全部采用气控元件，省电的容量调整，0~100％负荷控制，能随着实际使用风量的多少，自动调整马力消耗。2、使用安全可靠，具有防爆、过载、短路、断相、漏电、防自起动等保护，还具有超温自动停机保护以及容调、制压阀、安全阀三重保护，防止压缩机超压运行。3、移动灵活，操作简单，维护方便，机组的所有零部件均装置在一台车架上，成为一个机动灵活的井下空压机站，可牵引或推送至用气点附近，往车轮下楔入木楔，接通电源和风管即可投入使用。无需专门洞室，也无需基础固定。整机设计体贴周到，自动化程度高，使得操作非常简单。2.2规范及主要技术参数2.2.l型式MLG（F）系列空气压缩机型式为单级，水（风）冷,喷油双螺杆。32.2.2型号含义MLG*—***/**—***G轨轮式二位或三位数字，表示主电机功率一位或二位数字，表示排气压力10-1MPa主参数：公称容积流量，m3/min冷却方式：F（风冷式），水冷式省略喷油螺杆式煤矿井下用移动式空气压缩机2.2.3技术规范（见表1）4MLG系列煤矿井下移动式螺杆空气压缩机技术规范（表1）机型MLGF-5.8/8-37GMLGF-7.2/7-45G冷却方式风冷吸气状态温度(°C)20压力[MPa(A)]0.1相对湿度(%)60定压比热/定容比热1.4排气量/排气压力m3/min/MPa(G)6.1/0.77.2/0.75.8/0.86.8/0.85.1/1.05.9/1.04.6/1.25.1/1.2冷却风扇电机型号电压YB2-90S-4380/660v功率起动电流1.1Kw2.9A/1.7A排风量(m3/min)220排气温度（℃）环境温度+50润滑油容量(L)26气体含油量（ppm）≤3~5噪声dB(A)88±3传动方式联轴器轨距（mm）600/900安全阀设定压力额定排气压力×1.1倍主电动机型号YB2-20...
