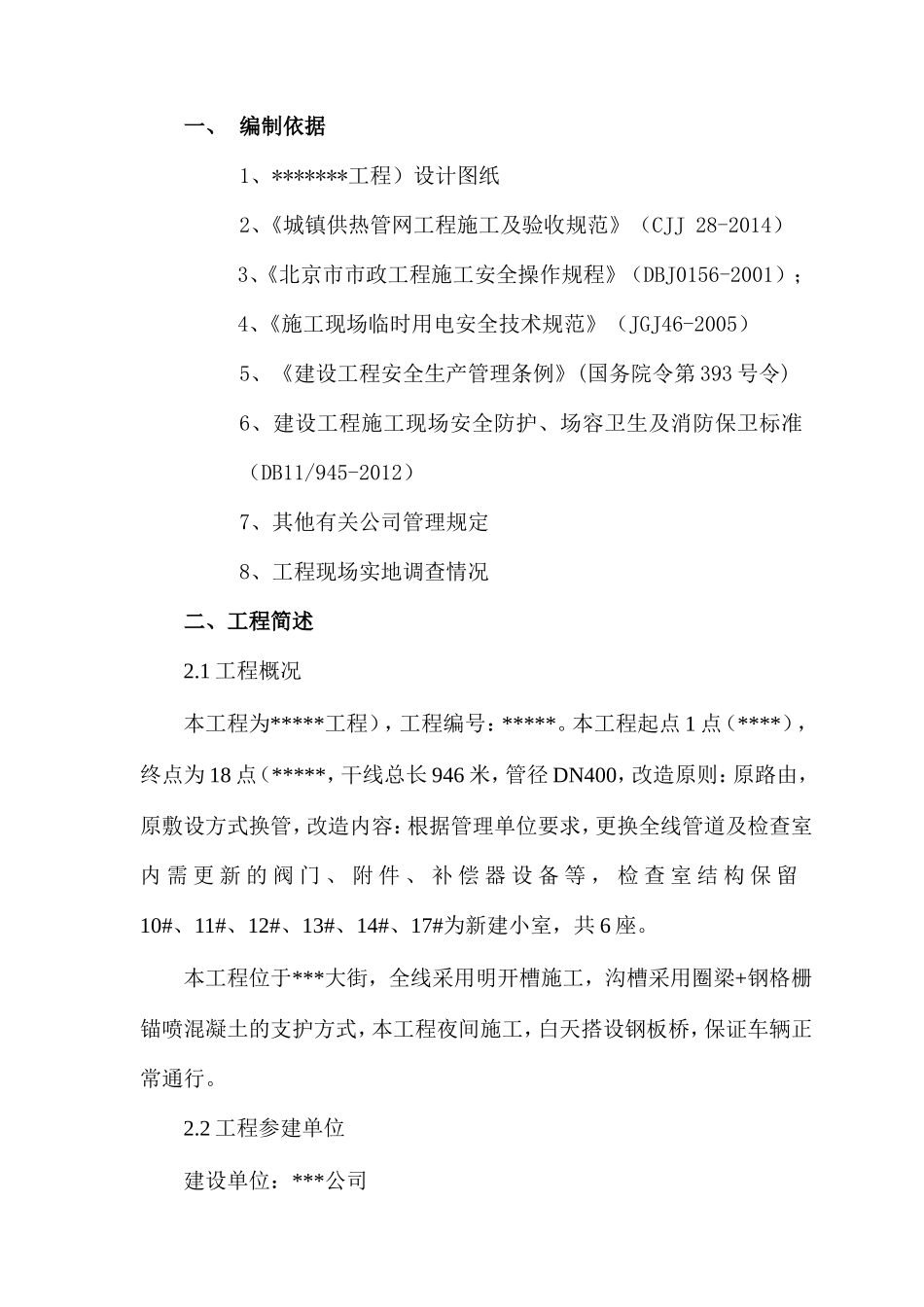

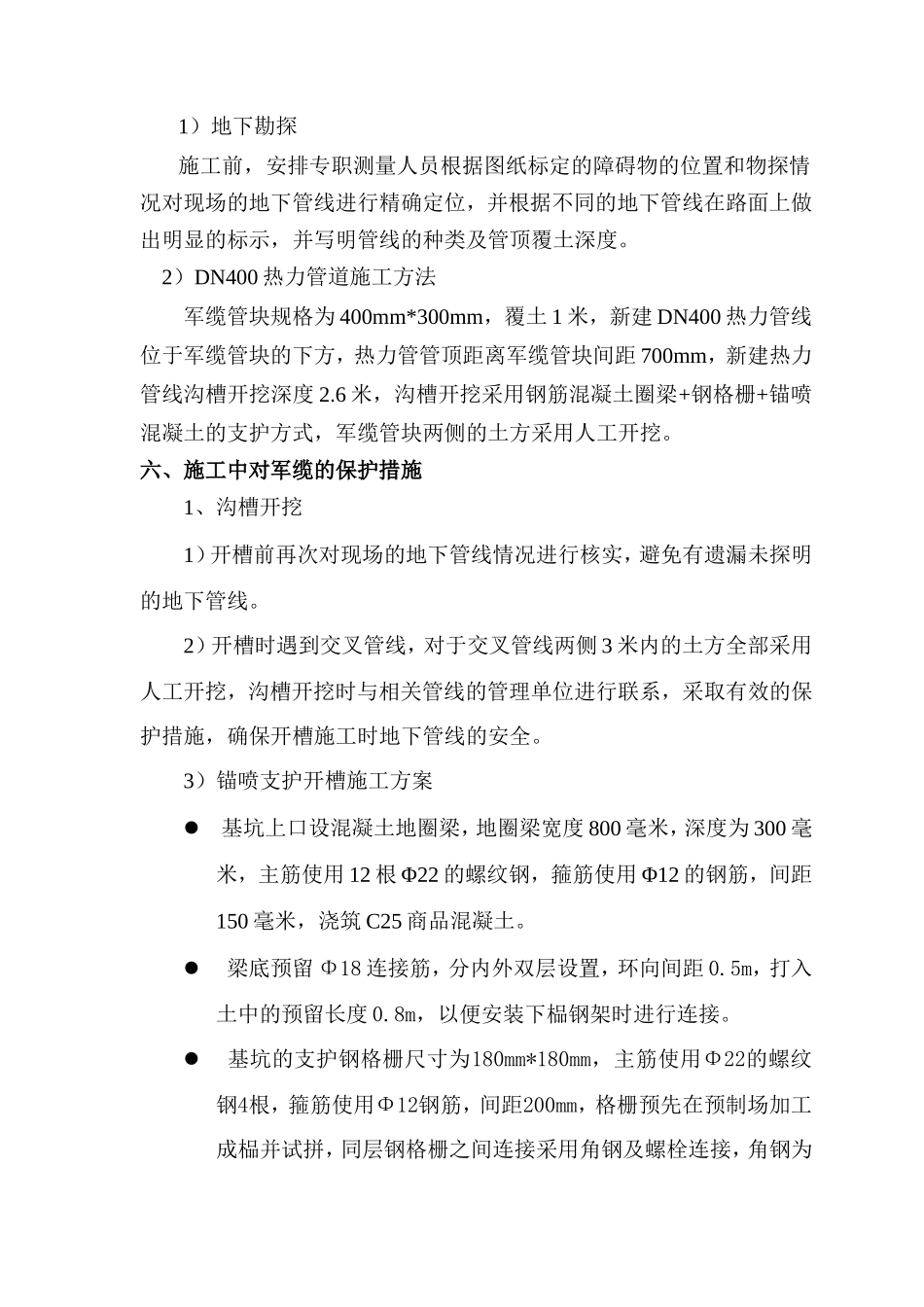

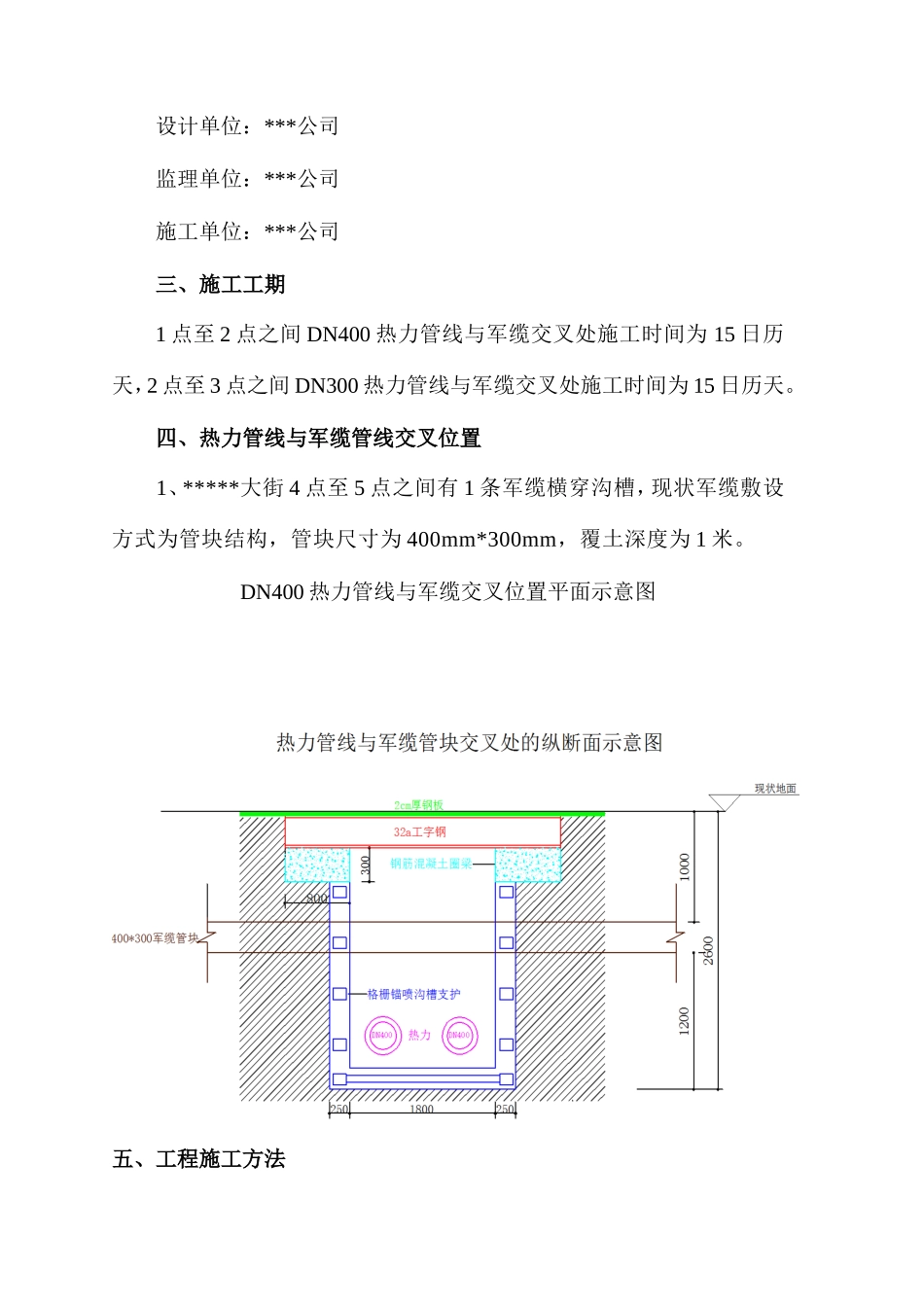

一、编制依据1、*******工程）设计图纸2、《城镇供热管网工程施工及验收规范》（CJJ28-2014）3、《北京市市政工程施工安全操作规程》（DBJ0156-2001）；4、《施工现场临时用电安全技术规范》（JGJ46-2005）5、《建设工程安全生产管理条例》(国务院令第393号令)6、建设工程施工现场安全防护、场容卫生及消防保卫标准（DB11/945-2012）7、其他有关公司管理规定8、工程现场实地调查情况二、工程简述2.1工程概况本工程为*****工程），工程编号：*****。本工程起点1点（****），终点为18点（*****，干线总长946米，管径DN400，改造原则：原路由，原敷设方式换管，改造内容：根据管理单位要求，更换全线管道及检查室内需更新的阀门、附件、补偿器设备等，检查室结构保留10#、11#、12#、13#、14#、17#为新建小室，共6座。本工程位于***大街，全线采用明开槽施工，沟槽采用圈梁+钢格栅锚喷混凝土的支护方式，本工程夜间施工，白天搭设钢板桥，保证车辆正常通行。2.2工程参建单位建设单位：***公司设计单位：***公司监理单位：***公司施工单位：***公司三、施工工期1点至2点之间DN400热力管线与军缆交叉处施工时间为15日历天，2点至3点之间DN300热力管线与军缆交叉处施工时间为15日历天。四、热力管线与军缆管线交叉位置1、*****大街4点至5点之间有1条军缆横穿沟槽，现状军缆敷设方式为管块结构，管块尺寸为400mm*300mm，覆土深度为1米。DN400热力管线与军缆交叉位置平面示意图五、工程施工方法1）地下勘探施工前，安排专职测量人员根据图纸标定的障碍物的位置和物探情况对现场的地下管线进行精确定位，并根据不同的地下管线在路面上做出明显的标示，并写明管线的种类及管顶覆土深度。2）DN400热力管道施工方法军缆管块规格为400mm*300mm，覆土1米，新建DN400热力管线位于军缆管块的下方，热力管管顶距离军缆管块间距700mm，新建热力管线沟槽开挖深度2.6米，沟槽开挖采用钢筋混凝土圈梁+钢格栅+锚喷混凝土的支护方式，军缆管块两侧的土方采用人工开挖。六、施工中对军缆的保护措施1、沟槽开挖1）开槽前再次对现场的地下管线情况进行核实，避免有遗漏未探明的地下管线。2）开槽时遇到交叉管线，对于交叉管线两侧3米内的土方全部采用人工开挖，沟槽开挖时与相关管线的管理单位进行联系，采取有效的保护措施，确保开槽施工时地下管线的安全。3）锚喷支护开槽施工方案基坑上口设混凝土地圈梁，地圈梁宽度800毫米，深度为300毫米，主筋使用12根Φ22的螺纹钢，箍筋使用Φ12的钢筋，间距150毫米，浇筑C25商品混凝土。梁底预留Φ18连接筋，分内外双层设置，环向间距0.5m，打入土中的预留长度0.8m，以便安装下榀钢架时进行连接。基坑的支护钢格栅尺寸为180mm*180mm，主筋使用Φ22的螺纹钢4根，箍筋使用Φ12钢筋，间距200mm，格栅预先在预制场加工成榀并试拼，同层钢格栅之间连接采用角钢及螺栓连接，角钢为100×80×10，上、下层钢格栅连接板位置相互交错排列。钢格栅竖向间距600mm。钢筋网片使用Φ8的钢筋焊接，网格间距150×150毫米，内外双层排布。基坑喷射混凝土为C20，墙体喷射厚度250mm，底板喷射厚度250mm。沟槽开挖支护断面示意图4）施工时土方人工掏挖，不得使用镐尖刨找，遇到坚硬的东西要弄清楚后再进行开挖。3005）开挖时根据现场的地质情况采取相应的地层加固措施。6）开挖施工时工人必须穿绝缘鞋，带绝缘手套。2、悬吊及支撑措施2.1悬吊保护措施1）军缆管及军缆管块露出后，使用橡胶皮在其外层包裹两层，然后使用准备好的5cm厚的模板周身包裹，做成方形木盒。2）在圈梁上安装悬吊用的工字钢，工字钢两侧使用锚栓固定在混凝土圈梁上，在木盒的下方安装16#槽钢并钻孔，使用松紧器吊杆将下部槽钢与顶部工字钢连接在一起，将螺栓拧紧。3）为了更好的保护军缆管块，悬吊保护的吊杆与吊杆之间的间距不得大于600mm，计划吊杆间距为400mm。4）沟槽开挖过程中安排专人负责军缆悬吊的巡视及监测，发现问题及时上报。2.2支撑保护措施悬吊保护完成后，对于军缆处1.5米范围内的沟槽开挖锚喷至底部，封底完成后，在底部不影响热力管道安装的位置安装型钢（20#工字钢，底部与预埋钢板焊接...
