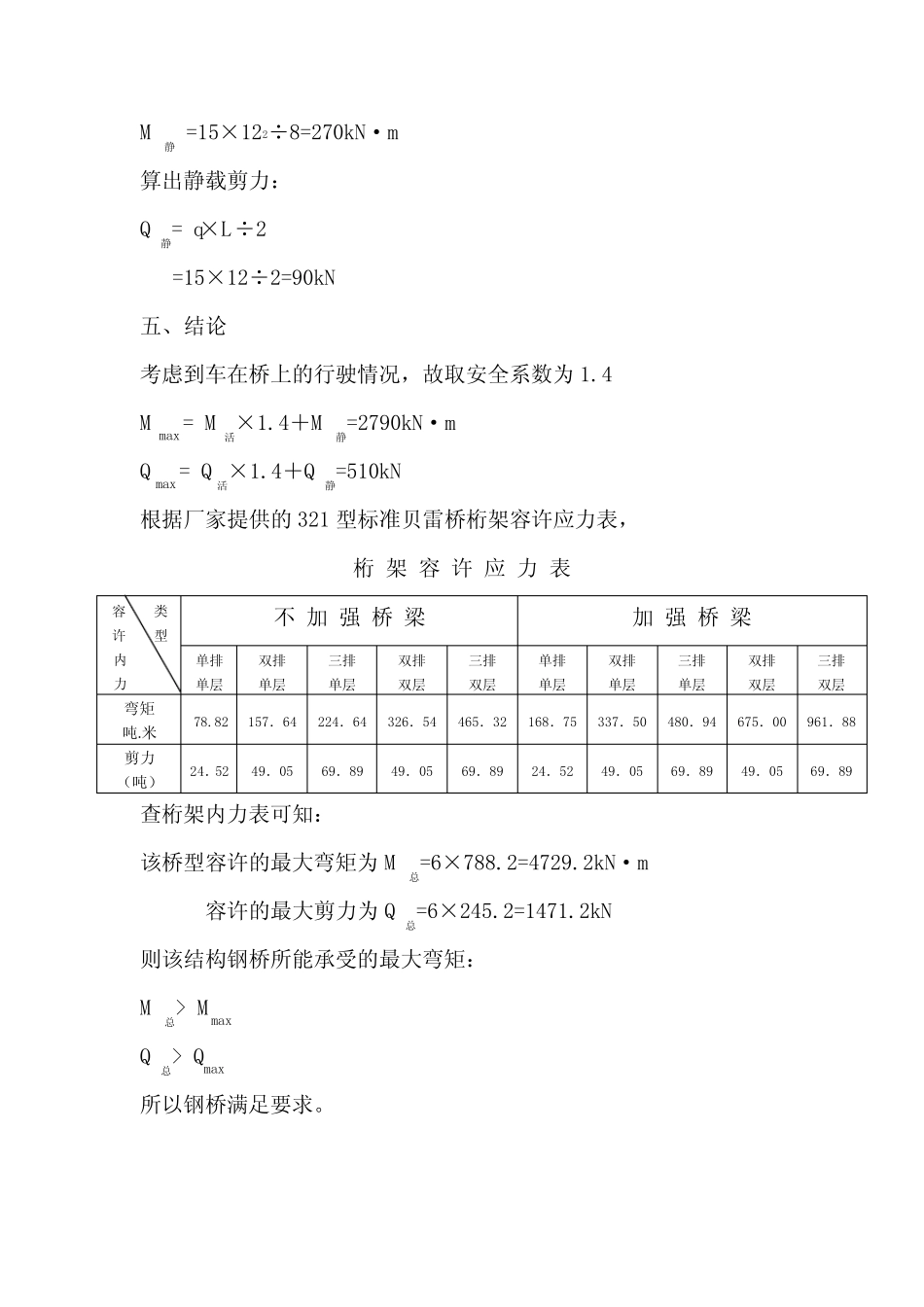

12mx6m贝雷桥设计计算书一、说明本文为上承式贝雷桥的计算书，拟建贝雷桥净跨12m，净宽6m，贝雷桁架采用321型标准桁架。二、基本数据及说明1、便桥允许通行能力：在同一时间只允许一辆汽车位于桥上，车辆自重加载重量不超过60T，汽车限速10KM/h，挂车限速5KM/h，严禁在便桥上急刹车。2、跨度：12m×1=12m，采用321贝雷片6排单层不加强型，两片一组。3、本设计参考《公路工程技术标准》（JTGB—2003）、公路施工手册《桥涵》、《装配式公路钢桥使用手册》等。三、活载计算由于12m跨为危险截面，故校核该跨强度，以保证安全。此跨可以近似看作一简支梁，最重60吨的单车上桥，则：算出活载的弯矩：M活=600×12/4=1800KN·m当车在该跨同一端时，主梁将承受最大剪力。算出活载的剪力Q活=600/2=300kN四、静载计算算出静载的弯矩：M静=15×122÷8=270kN·m算出静载剪力：Q静=q×L÷2=15×12÷2=90kN五、结论考虑到车在桥上的行驶情况，故取安全系数为1.4Mmax=M活×1.4＋M静=2790kN·mQmax=Q活×1.4＋Q静=510kN根据厂家提供的321型标准贝雷桥桁架容许应力表，桁架容许应力表容类许型内力不加强桥梁加强桥梁单排单层双排单层三排单层双排双层三排双层单排单层双排单层三排单层双排双层三排双层弯矩吨.米78.82157．64224．64326．54465．32168．75337．50480．94675．00961．88剪力（吨）24．5249．0569．8949．0569．8924．5249．0569．8949．0569．89查桁架内力表可知：该桥型容许的最大弯矩为M总=6×788.2=4729.2kN·m容许的最大剪力为Q总=6×245.2=1471.2kN则该结构钢桥所能承受的最大弯矩：M总>MmaxQ总>Qmax所以钢桥满足要求。
