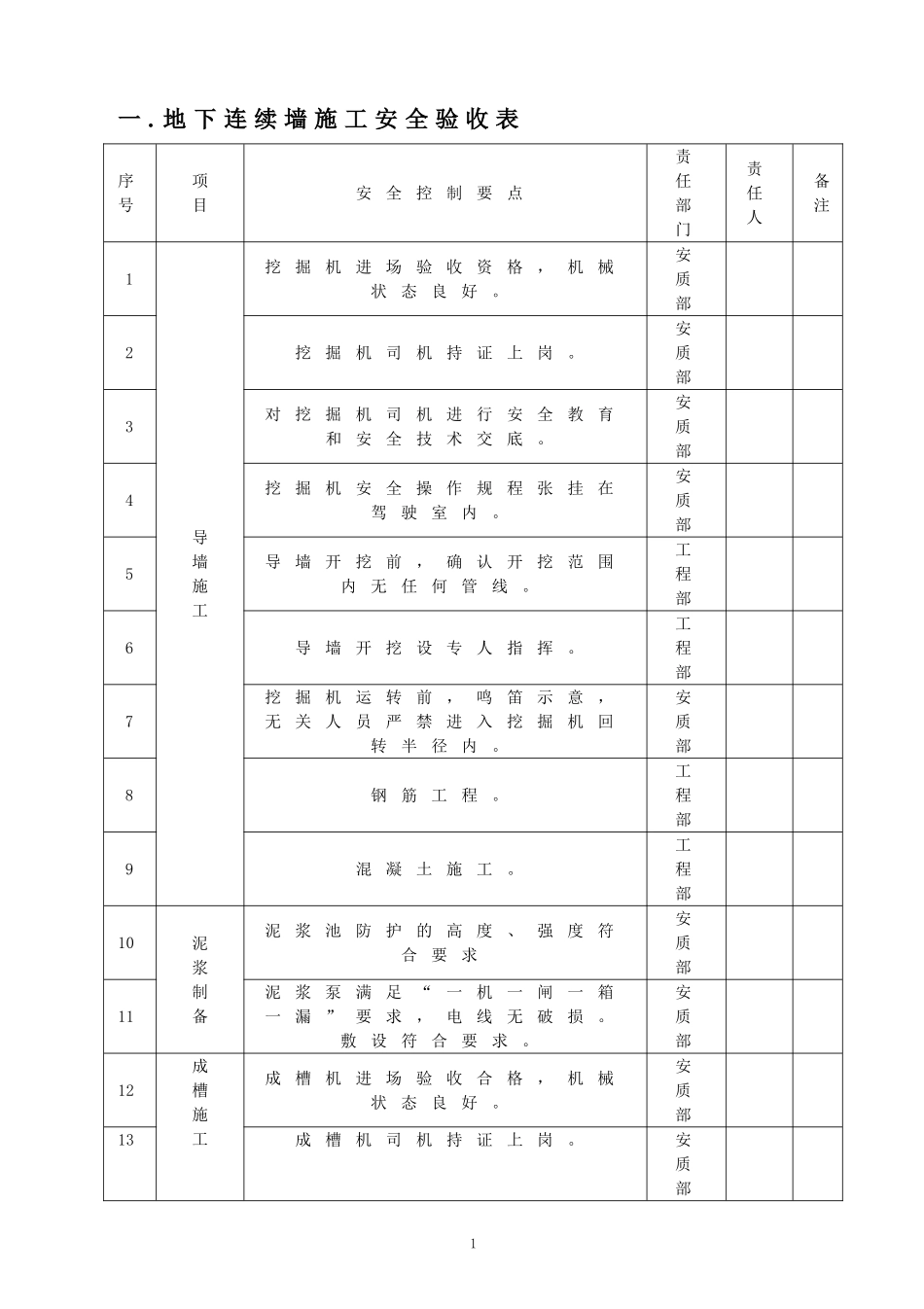

1一.地下连续墙施工安全验收表序号项目安全控制要点责任部门责任人备注1导墙施工挖掘机进场验收资格，机械状态良好。安质部2挖掘机司机持证上岗。安质部3对挖掘机司机进行安全教育和安全技术交底。安质部4挖掘机安全操作规程张挂在驾驶室内。安质部5导墙开挖前，确认开挖范围内无任何管线。工程部6导墙开挖设专人指挥。工程部7挖掘机运转前，鸣笛示意，无关人员严禁进入挖掘机回转半径内。安质部8钢筋工程。工程部9混凝土施工。工程部10泥浆制备泥浆池防护的高度、强度符合要求安质部11泥浆泵满足“一机一闸一箱一漏”要求，电线无破损。敷设符合要求。安质部12成槽施工成槽机进场验收合格，机械状态良好。安质部13成槽机司机持证上岗。安质部214对成槽机司机进行安全教育和安全技术交底。安质部15成槽机安全操作规程张挂在驾驶室内。安质部16成槽机行走路线下方不得有重大管线或空洞，如有，必须采取铺设厚度钢板等措施。工程部17成槽机行走路线严禁半软半硬，防止机械倾覆。安质部18成槽机距导墙2.5m时停机就位，底部铺设钢板，增大受力面。工程部19泥浆面要始终保持在泥浆液面距离导墙面0.5m左右。并高于地下水位1m以上。成槽后，在灌混凝土之前，要有专人对槽口定期观察，主要观察有无漏浆产生，尤其在晚上施工时候，防止因漏浆造成塌孔。工程部20孔口长时间暴漏必须有防护措施。安质部21钢筋笼吊装钢筋笼质量验收合格。工程部22认真检查吊点吊钩的焊接质量。工程部23吊车进场验收合格。安质部24吊车司机持证上岗。安质部25对吊车司机进行安全教育和安全技术交底。安质部26钢筋笼吊车行走路线地基承载满足要求。工程部3吊装27钢丝绳无断丝等破损，强度符合要求。28吊装区域设专人警戒。无关人员严禁进入吊装区域。安质部29清理钢筋笼内杂物，吊装时笼内不得有钢筋头、工具等杂物。工程部30混凝土灌注应设专人指挥砼运输车。安质部31灌注完毕，应及时江未灌注段及时用土回填或防护覆盖安质部二.地下连续墙施工质量验收表序号项目安全控制要点责任部门责任人备注1导墙放线导墙中心线与地连墙中线一致，为了保证车站主体结构尺寸，导墙和地连墙需要外方50~100mm的，以此准确测量放连续墙的轴线位置，沿轴线设置龙门桩。工程部2经复测准确定位。施工图时导墙的宽度比设计得连续墙宽度增加40-60mm。工程部3导墙开挖导墙沟槽开挖前应根据施工方案要求，将施工区域内的地下、地上障碍物清除和处理完毕。土方开挖前，采用灰线标出导墙的定位控制线（桩）和尺寸，经检验复核，报验完成后才可开挖。在机械施工无法作业的部位和修整边坡坡度、清理槽底等，均应配备人员进行。工程部4导墙钢筋导墙钢筋绑扎场地必须平整硬化。熟悉图纸。下料单按照钢筋尺寸的长短配料，既要满足设计又要节约用料。工程部4绑扎5钢筋的接头同一断面接头率不大于50%。采用绑扎搭接，搭接长度不小于1.2倍的钢筋锚固长度，接口错开长度不小于1.3倍的搭接长度。工程部6钢筋绑扎时，靠近外围两行的相交点没电都绑扎，中间部分采用梅花形绑扎，双向受力的钢筋必须将钢筋交叉点全部绑扎。如采用一面顺扣应交错变换方向，也可采用八字扣，但必须保证钢筋不位移。工程部7导墙模板安装导墙模板采用钢模板，Ф50钢管脚手架支撑，每间隔一定距离2层硬木支撑。工程部8模板的安装需满足垂直度、平整度、导墙间净宽、导墙偏移轴线情况严格控制，支架的安装要稳固、牢靠，保证浇筑混凝土过程中不发生跑模现象。工程部9导墙顶部应高出地面100mm，内墙面与地连墙纵轴线平行度容许偏差为±10mm；内外导墙间距为±10mm；导墙内墙面垂直度为5‰；导墙内墙面平整度为3mm；导墙顶面平整度为5mm。工程部10在模板安装检查完毕，浇筑混凝土前，由监理检查复核确认。工程部11混凝土浇筑导墙混凝土，塌落度控制在120~140mm；混凝土用砼搅拌车运至浇筑现场。实验室12混凝土浇筑过程中用1.5KW插入时振捣器分层振捣，两边对称浇筑，浇筑过程中派专人查看模板，模板出现异常，先停止浇筑，查看情况采取措施，防止跑模。工程部13导墙临时支拆模后为了保持地表土体稳定，在导墙之间每隔约2m呈梅花状加添临时木支撑和横支撑。导墙回填要求平整，用...
