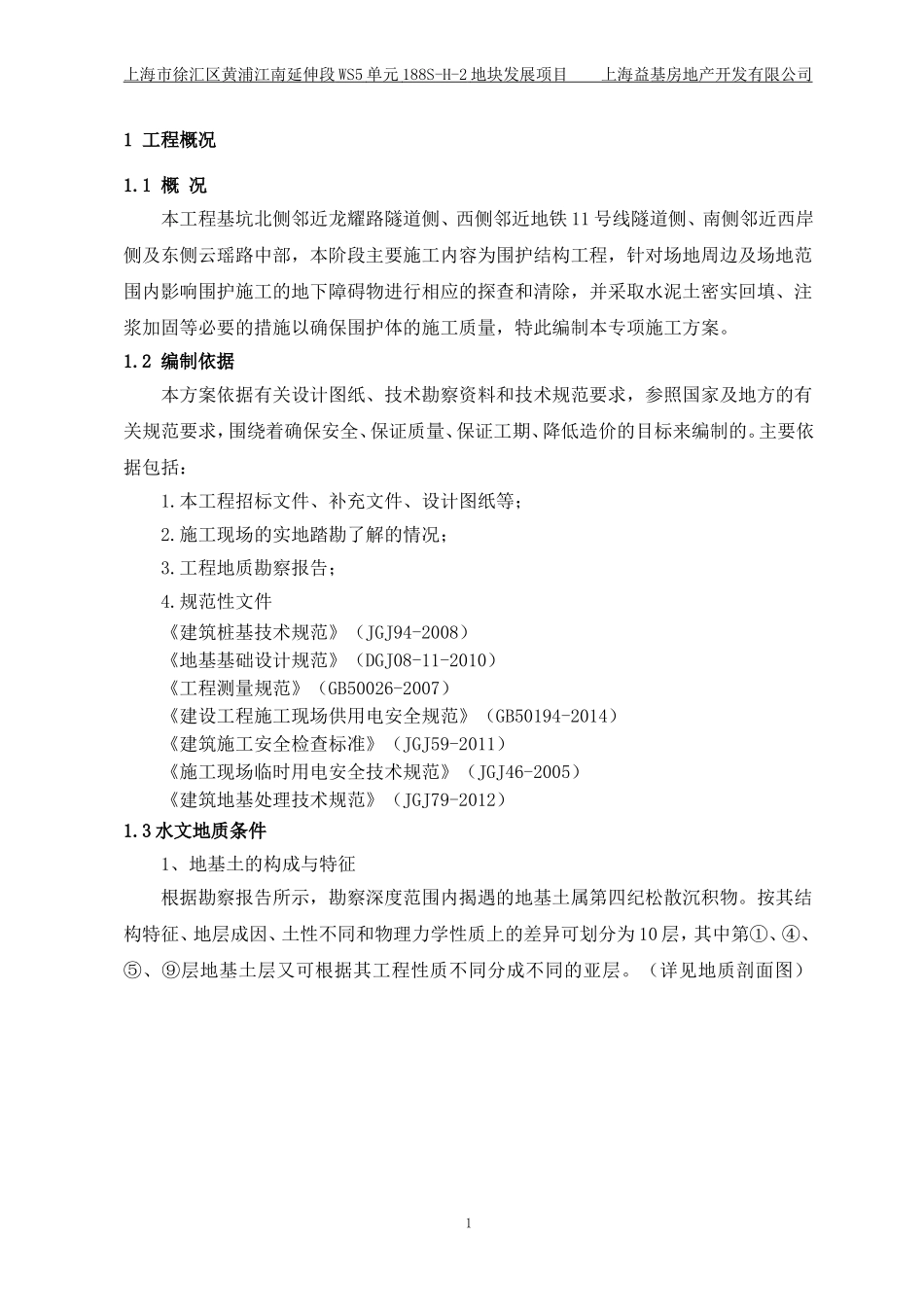

上海市徐汇区黄浦江南延伸段WS5单元188S-H-2地块发展项目上海益基房地产开发有限公司1工程概况1.1概况本工程基坑北侧邻近龙耀路隧道侧、西侧邻近地铁11号线隧道侧、南侧邻近西岸侧及东侧云瑶路中部，本阶段主要施工内容为围护结构工程，针对场地周边及场地范围内影响围护施工的地下障碍物进行相应的探查和清除，并采取水泥土密实回填、注浆加固等必要的措施以确保围护体的施工质量，特此编制本专项施工方案。1.2编制依据本方案依据有关设计图纸、技术勘察资料和技术规范要求，参照国家及地方的有关规范要求，围绕着确保安全、保证质量、保证工期、降低造价的目标来编制的。主要依据包括：1.本工程招标文件、补充文件、设计图纸等；2.施工现场的实地踏勘了解的情况；3.工程地质勘察报告；4.规范性文件《建筑桩基技术规范》（JGJ94-2008）《地基基础设计规范》（DGJ08-11-2010）《工程测量规范》（GB50026-2007）《建设工程施工现场供用电安全规范》（GB50194-2014）《建筑施工安全检查标准》（JGJ59-2011）《施工现场临时用电安全技术规范》（JGJ46-2005）《建筑地基处理技术规范》（JGJ79-2012）1.3水文地质条件1、地基土的构成与特征根据勘察报告所示，勘察深度范围内揭遇的地基土属第四纪松散沉积物。按其结构特征、地层成因、土性不同和物理力学性质上的差异可划分为10层，其中第①、④、⑤、⑨层地基土层又可根据其工程性质不同分成不同的亚层。（详见地质剖面图）1上海市徐汇区黄浦江南延伸段WS5单元188S-H-2地块发展项目上海益基房地产开发有限公司施工场地位于古河道地段，浅部地层分布较复杂，第⑥层、第⑦层及第⑧层地基土则因古河道切割较深而缺失，沉积了较厚的⑤3层地基土。1）潜水浅部土层中的地下水属于潜水类型，其水位动态变化主要受控于大气降水和地面蒸发等，地下水位丰水期较高，枯水期较低。根据勘察报告，在勘察期间，实测详勘各取土孔内的地下水静止水位埋深在1.20～1.70m之间，相应标高为3.70～3.00m。2）承压水本场区深部地下水属微承压水和承压水二种类型，分布于第④2层、⑤3-1层中的地下水为微承压水，分布于第⑨层中的地下水为承压水。在岩土工程勘察期间，第④2层微承压水水头吴淞高程在1.67～1.54m之间；第⑤3-1层微承压水水头吴淞高程在-1.56～-1.71m之间。根据本工程水文地质专项勘察，第⑤3-1层、⑤3-2层、⑤3-3层均为微承压含水层。3）不良地质条件本工程场地位于古河道地段，浅部地层分布较复杂，第⑥层、第⑦层及第⑧层地基土则因古河道切割较深而缺失，沉积了较厚的⑤3层地基土，在一定程度上会影响到本工程建筑物的基础及围护结构施工。2上海市徐汇区黄浦江南延伸段WS5单元188S-H-2地块发展项目上海益基房地产开发有限公司2施工工艺和方法本工程地下障碍物清除的范围：施工中影响地下连续墙、立柱（支护）桩、基坑加固等区域；障碍物类型：1、较浅地下障碍（4米以内），常规土方开挖，障碍物清除，土方置换回填；2、较深地下障碍（4米以下且难以清除），采用RT200全回转套管钻机清障。2.1地下障碍（4米以内）的施工方法确定障碍物→桩机移位→灰线标识位置→放坡开挖→清除障碍（挖机挖除、风镐破除）、外运→水泥土密实回填。清除障碍物位置开挖前，将需挖（凿）的部分用撒好灰线，按1:1坡度放坡用挖土机挖走上部杂填土；开挖的范围较大时，局部开挖、局部回填压实，开挖过程中，密切监视土体严防坍塌；开挖障碍较大时（如钢筋混凝土基础），采用挖机镐头破碎，钢筋割处重新破除后挖走；开挖地下潜水水位较高，在开挖清除过程中需不间断排水，以保证正常进行。另外，回填采用优质粘土或8%的水泥土，分层压实。2.2地下障碍（4米以下）的施工方法较深地下障碍（4米以下且难以清除），采用RT200全回转套管钻机清障。2.2.1全回转钻机清障流程部×孔位数而重复进行机器进场冲抓斗清除杂物重锤辅助破碎障碍物置换优质土运入优质土运入优质土置换优质土机器出场机器拆卸回填拔出套管接入套管.再挖掘切削碎片暂放碎片搬出土砂搬出土砂暂放为换刀头而回填拔出套管地下障碍切割接入套管.套管内挖掘套管静压回转放入端部套管＋6m套管机器就位用定位钢...
