国家会展中心(天津)工程33m超高单片式幕墙立柱桁架吊装技术VIP免费

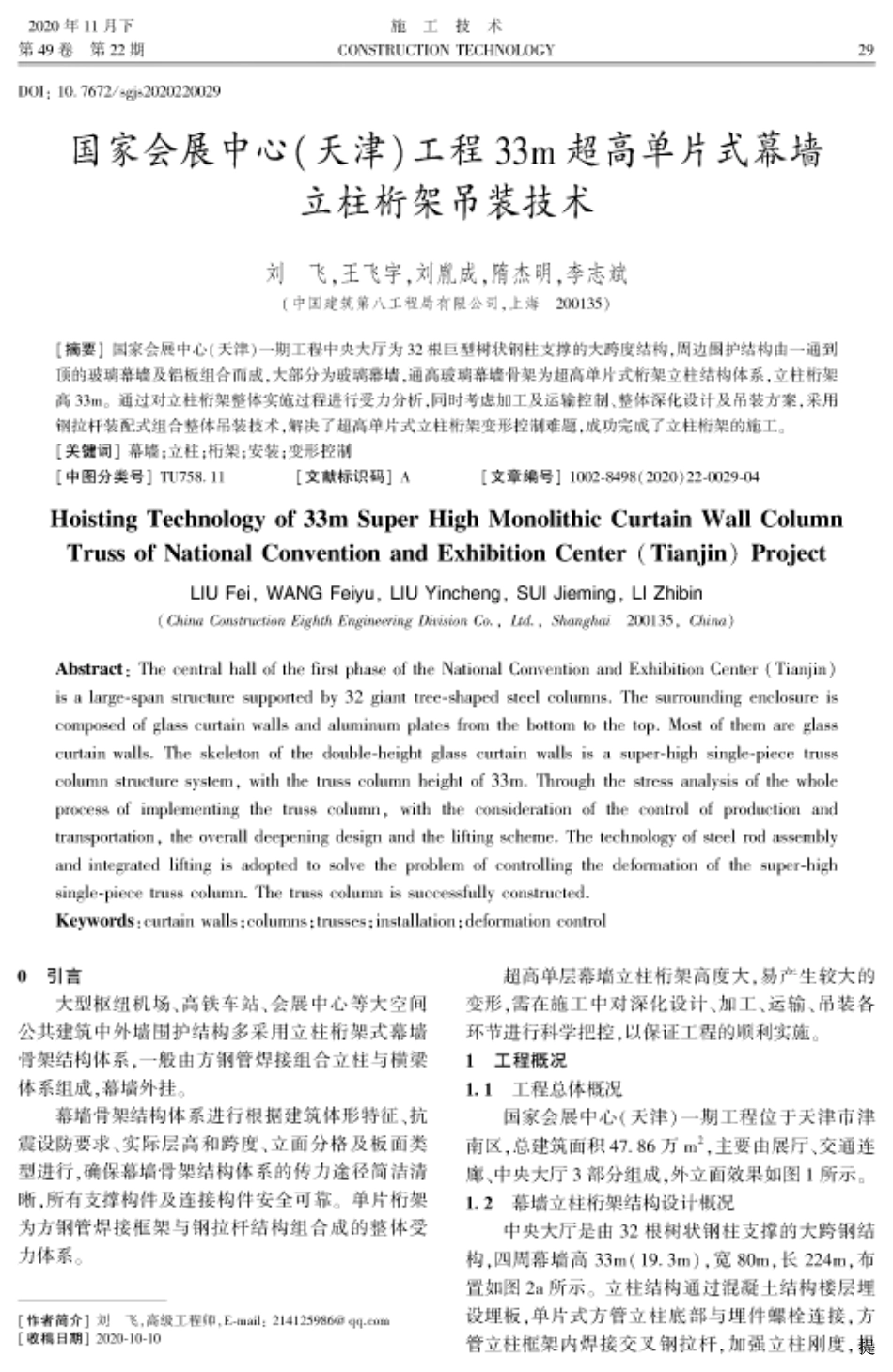

CONSTRUCTIONTECHNOLOGY29DOI：10.7672/sgjs2020220029国家会展中心（天津）工程33m超高单片式幕墙立柱桁架吊装技术刘飞,王飞宇，刘胤成，隋杰明，李志斌(中国建筑第八工程局有限公司，上海200135)［摘要］国家会展中心(天津)一期工程中央大厅为32根巨型树状钢柱支撑的大跨度结构，周边围护结构由一通到顶的玻璃幕墙及铝板组合而成，大部分为玻璃幕墙，通高玻璃幕墙骨架为超高单片式桁架立柱结构体系，立柱桁架高33m。通过对立柱桁架整体实施过程进行受力分析,同时考虑加工及运输控制、整体深化设计及吊装方案，采用钢拉杆装配式组合整体吊装技术,解决了超高单片式立柱桁架变形控制难题，成功完成了立柱桁架的施工。［关键词］幕墙;立柱;桁架;安装;变形控制［中图分类号］TU758.11［文献标识码］A［文章编号］1002-8498(2020)22-0029-04HoistingTechnologyof33mSuperHighMonolithicCurtainWallColumnTrussofNationalConventionandExhibitionCenter(Tianjin)ProjectLIUFei,WANGFeiyu,LIUYincheng,SUIJieming,LIZhibin(ChinaConstructionEighthEngineeringDivisionCo.，Ltd.，Shanghai200135，China)Abstract:ThecentralhallofthefirstphaseoftheNationalConventionandExhibitionCenter(Tianjin)isalarge-spanstructuresupportedby32gianttree-shapedsteelcolumns.Thesurroundingenclosureiscomposedofglasscurtainwallsandaluminumplatesfromthebottomtothetop.Mostofthemareglasscurtainwalls.Theskeletonofthedouble-heightglasscurtainwallsisasuper-highsingle-piecetrusscolumnstructuresystem，withthetrusscolumnheightof33m.Throughthestressanalysisofthewholeprocessofimplementingthetrusscolumn，withtheconsiderationofthecontrolofproductionandtransportation，theoveralldeepeningdesignandtheliftingscheme.Thetechnologyofsteelrodassemblyandintegratedliftingisadoptedtosolvetheproblemofcontrollingthedeformationofthesuper-highsingle-piecetrusscolumn.Thetrusscolumnissuccessfullyconstructed.Keywords:curtainwalls;columns;trusses;installation；deformationcontrol0引言大型枢纽机场、高铁车站、会展中心等大空间公共建筑中外墙围护结构多采用立柱桁架式幕墙骨架结构体系，一般由方钢管焊接组合立柱与横梁体系组成，幕墙外挂。幕墙骨架结构体系进行根据建筑体形特征、抗震设防要求、实际层高和跨度、立面分格及板面类型进行，确保幕墙骨架结构体系的传力途径简洁清晰，所有支撑构件及连接构件安全可靠。单片桁架为方钢管焊接框架与钢拉杆结构组合成的整体受力体系。［作者简介］刘飞，高级工程师，E-mail：****************［收稿日期］2020-10-10超高单层幕墙立柱桁架高度大,易产生较大的变形，需在施工中对深化设计、加工、运输、吊装各环节进行科学把控，以保证工程的顺利实施。1工程概况1.1工程总体概况国家会展中心（天津）一期工程位于天津市津南区，总建筑面积47.86万m2,主要由展厅、交通连廊、中央大厅3部分组成，外立面效果如图1所示。1.2幕墙立柱桁架结构设计概况中央大厅是由32根树状钢柱支撑的大跨钢结构,四周幕墙高33m（19.3m）,宽80m,长224m,布置如图2a所示。立柱结构通过混凝土结构楼层埋设埋板，单片式方管立柱底部与埋件螺栓连接，方管立柱框架内焊接交叉钢拉杆，加强立柱刚度，提30施工技术第49卷图1外立面效果3超高单片式立柱桁架吊装技术3.1直角方钢管定制加工方钢管采用挤压无R角钢型材（圆改方）,利用钢材二次加工技术，加工出符合设计要求的热轧直角方管，平整度好,外视效果美观，如图3所示。n高立柱承载力。单片式方管立柱间距6m,顶部与钢结构采用钢杆件斜撑连接,立柱跨度范围内采用方管焊接连接,立柱节点如图2b所示。埋件节点图2立柱桁架立柱原材主要为Q235B和Q355B方钢管，尺寸为□130x160,D130x220,0160x220,0300x220,壁厚为8,12,14,18,20,25mm,钢拉杆（GLG650）直径为30，35mm。2施工重难点1）方钢管原材料加工难度大立柱采用的方钢管要求项目整体体现工业化,方钢管采用直角方管，无R角。根据市场材料现状，常规钢厂钢...
