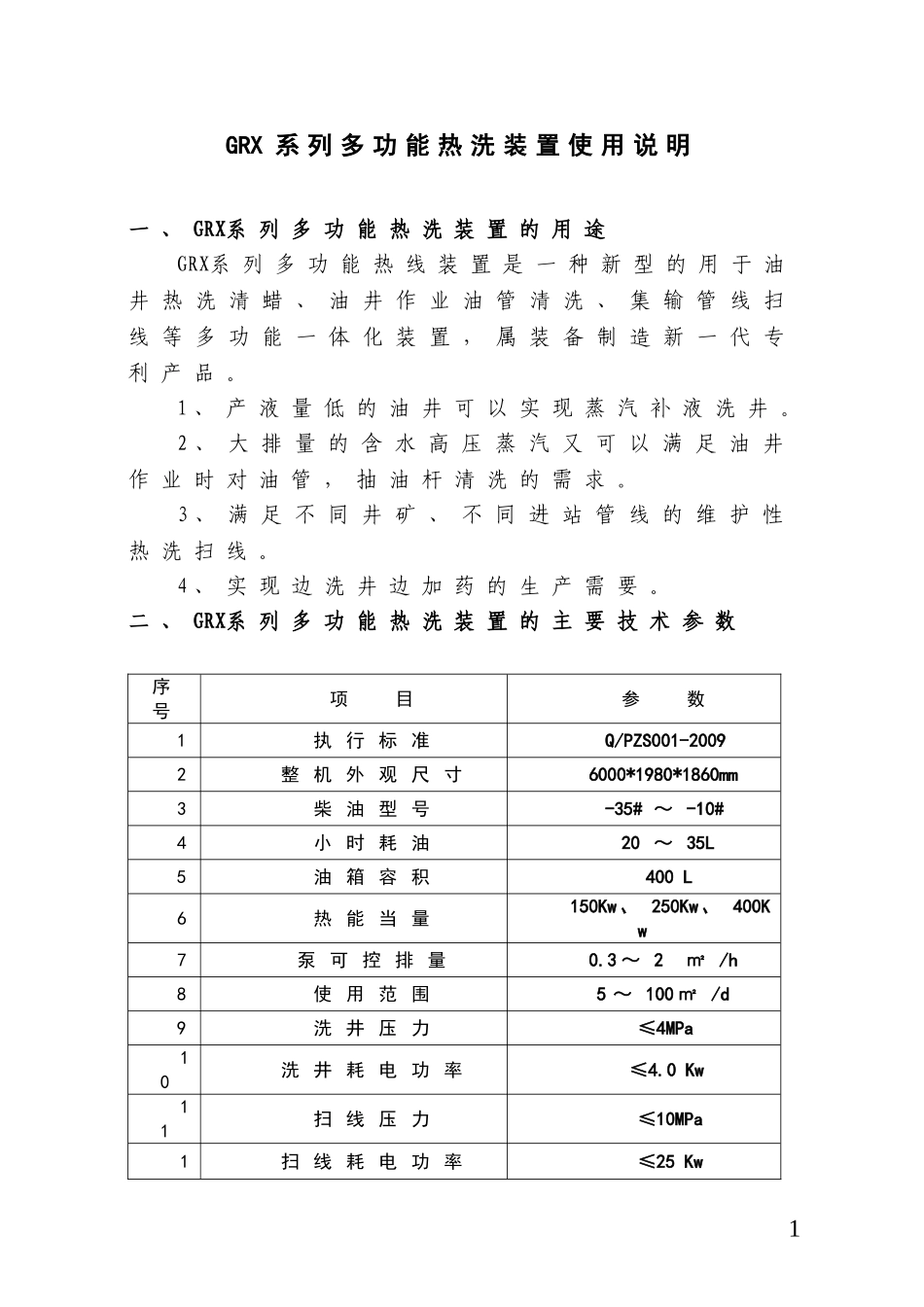

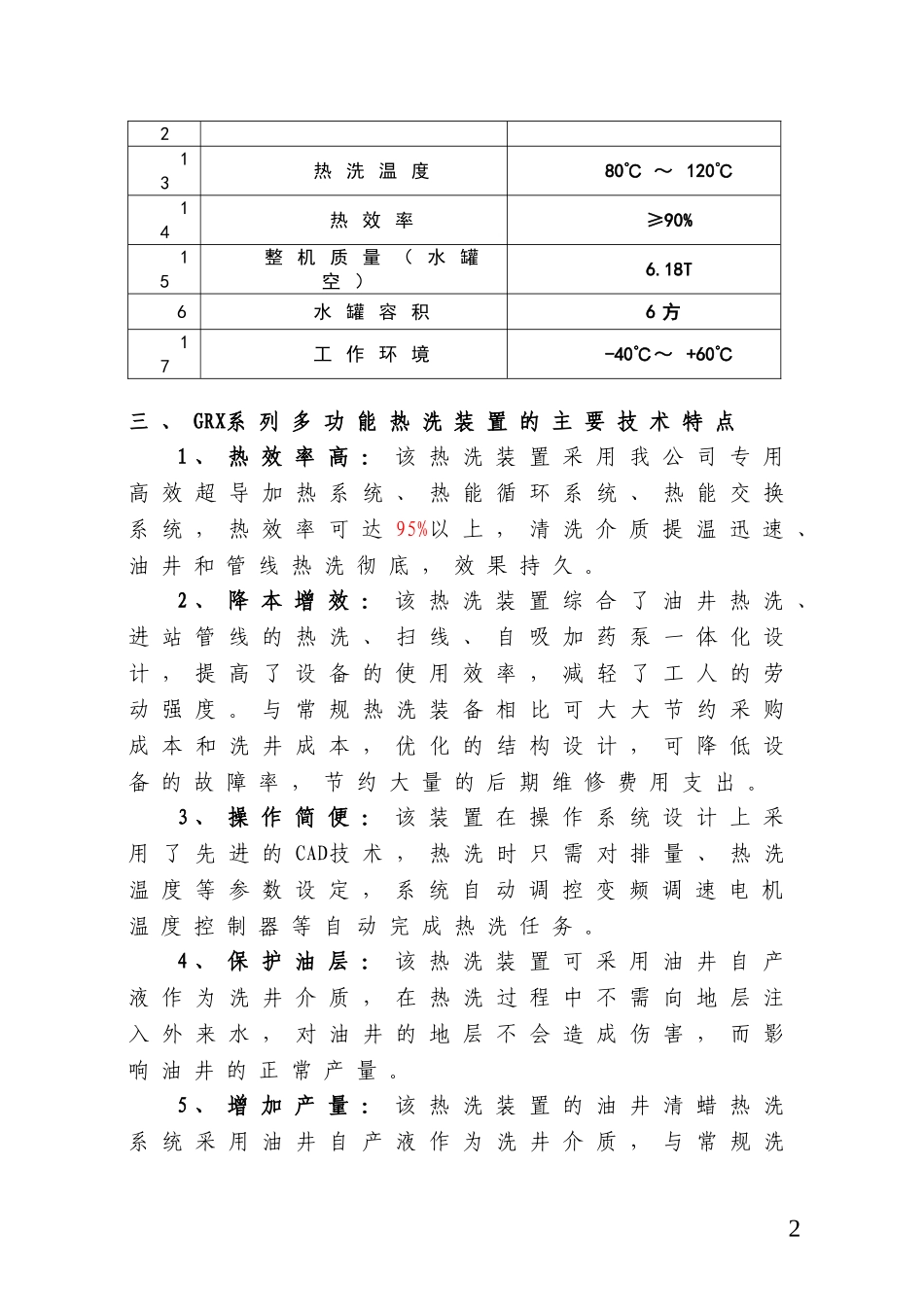

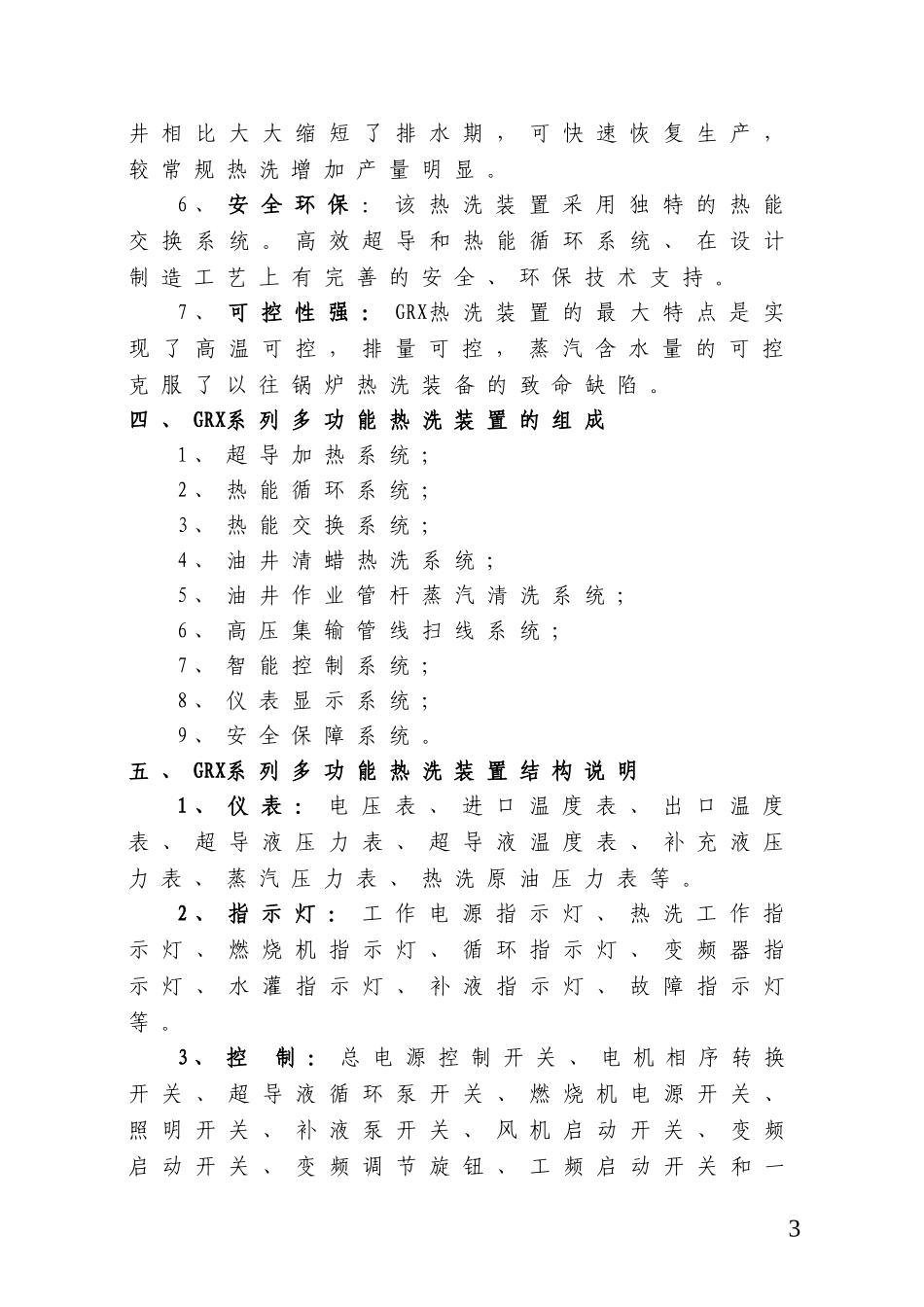

GRX系列多功能热洗装置使用说明一、GRX系列多功能热洗装置的用途GRX系列多功能热线装置是一种新型的用于油井热洗清蜡、油井作业油管清洗、集输管线扫线等多功能一体化装置,属装备制造新一代专利产品。1、产液量低的油井可以实现蒸汽补液洗井。2、大排量的含水高压蒸汽又可以满足油井作业时对油管,抽油杆清洗的需求。3、满足不同井矿、不同进站管线的维护性热洗扫线。4、实现边洗井边加药的生产需要。二、GRX系列多功能热洗装置的主要技术参数序号项目参数1执行标准Q/PZS001-20092整机外观尺寸6000*1980*1860mm3柴油型号-35#~-10#4小时耗油20~35L5油箱容积400L6热能当量150Kw、250Kw、400Kw7泵可控排量0.3~2㎡/h8使用范围5~100㎡/d9洗井压力≤4MPa10洗井耗电功率≤4.0Kw11扫线压力≤10MPa1扫线耗电功率≤25Kw1213热洗温度80℃~120℃14热效率≥90%15整机质量(水罐空)6.18T6水罐容积6方17工作环境-40℃~+60℃三、GRX系列多功能热洗装置的主要技术特点1、热效率高:该热洗装置采用我公司专用高效超导加热系统、热能循环系统、热能交换系统,热效率可达95%以上,清洗介质提温迅速、油井和管线热洗彻底,效果持久。2、降本增效:该热洗装置综合了油井热洗、进站管线的热洗、扫线、自吸加药泵一体化设计,提高了设备的使用效率,减轻了工人的劳动强度。与常规热洗装备相比可大大节约采购成本和洗井成本,优化的结构设计,可降低设备的故障率,节约大量的后期维修费用支出。3、操作简便:该装置在操作系统设计上采用了先进的CAD技术,热洗时只需对排量、热洗温度等参数设定,系统自动调控变频调速电机温度控制器等自动完成热洗任务。4、保护油层:该热洗装置可采用油井自产液作为洗井介质,在热洗过程中不需向地层注入外来水,对油井的地层不会造成伤害,而影响油井的正常产量。5、增加产量:该热洗装置的油井清蜡热洗系统采用油井自产液作为洗井介质,与常规洗2井相比大大缩短了排水期,可快速恢复生产,较常规热洗增加产量明显。6、安全环保:该热洗装置采用独特的热能交换系统。高效超导和热能循环系统、在设计制造工艺上有完善的安全、环保技术支持。7、可控性强:GRX热洗装置的最大特点是实现了高温可控,排量可控,蒸汽含水量的可控克服了以往锅炉热洗装备的致命缺陷。四、GRX系列多功能热洗装置的组成1、超导加热系统;2、热能循环系统;3、热能交换系统;4、油井清蜡热洗系统;5、油井作业管杆蒸汽清洗系统;6、高压集输管线扫线系统;7、智能控制系统;8、仪表显示系统;9、安全保障系统。五、GRX系列多功能热洗装置结构说明1、仪表:电压表、进口温度表、出口温度表、超导液压力表、超导液温度表、补充液压力表、蒸汽压力表、热洗原油压力表等。2、指示灯:工作电源指示灯、热洗工作指示灯、燃烧机指示灯、循环指示灯、变频器指示灯、水灌指示灯、补液指示灯、故障指示灯等。3、控制:总电源控制开关、电机相序转换开关、超导液循环泵开关、燃烧机电源开关、照明开关、补液泵开关、风机启动开关、变频启动开关、变频调节旋钮、工频启动开关和一3个备用开关等。4、燃烧机:燃烧机的供油部分设有燃油箱液位计,观察油箱内剩余燃油的情况,在燃烧机主机板上设有燃烧机工作状态观察孔,可以观察炉体内燃烧机的燃烧情况及炉体内的工作状态等。六、工艺流程示意图4以下资料仅供参考,一个是电加热自洗,一个是蒸汽电加热自洗装置热洗操作规程1、洗井前作好准备工作,确保洗井前八小时油套连通处于开启状态,洗井前测示功图、液面、电流。2、加热装置摆放在距井口采油树10米之外上风口处并固定,接好地线。3、停抽油机。4、取套压、关油套连通闸门、生产闸门、回压闸门,开井口1/2″小阀门放空卸压。5、卸井口扫线头丝堵,连接加热装置进口高压软管。6、关套管闸门,卸套管丝堵,连接加热装置出口高压软管。7、关井口1/2″小阀门、关加热装置放空阀门,开生产闸门、开热洗端套管闸门。检查加热装置压力表,观察压力是否正常。8、在停井同时,由电工连接加热装置电源线,分清380V/1140V两种电源,分别选择正确的配电箱。9、按热洗温度要求,对温控器进行设置,定温度上、下限。...
