固定床反应器单元操作手册VIP免费

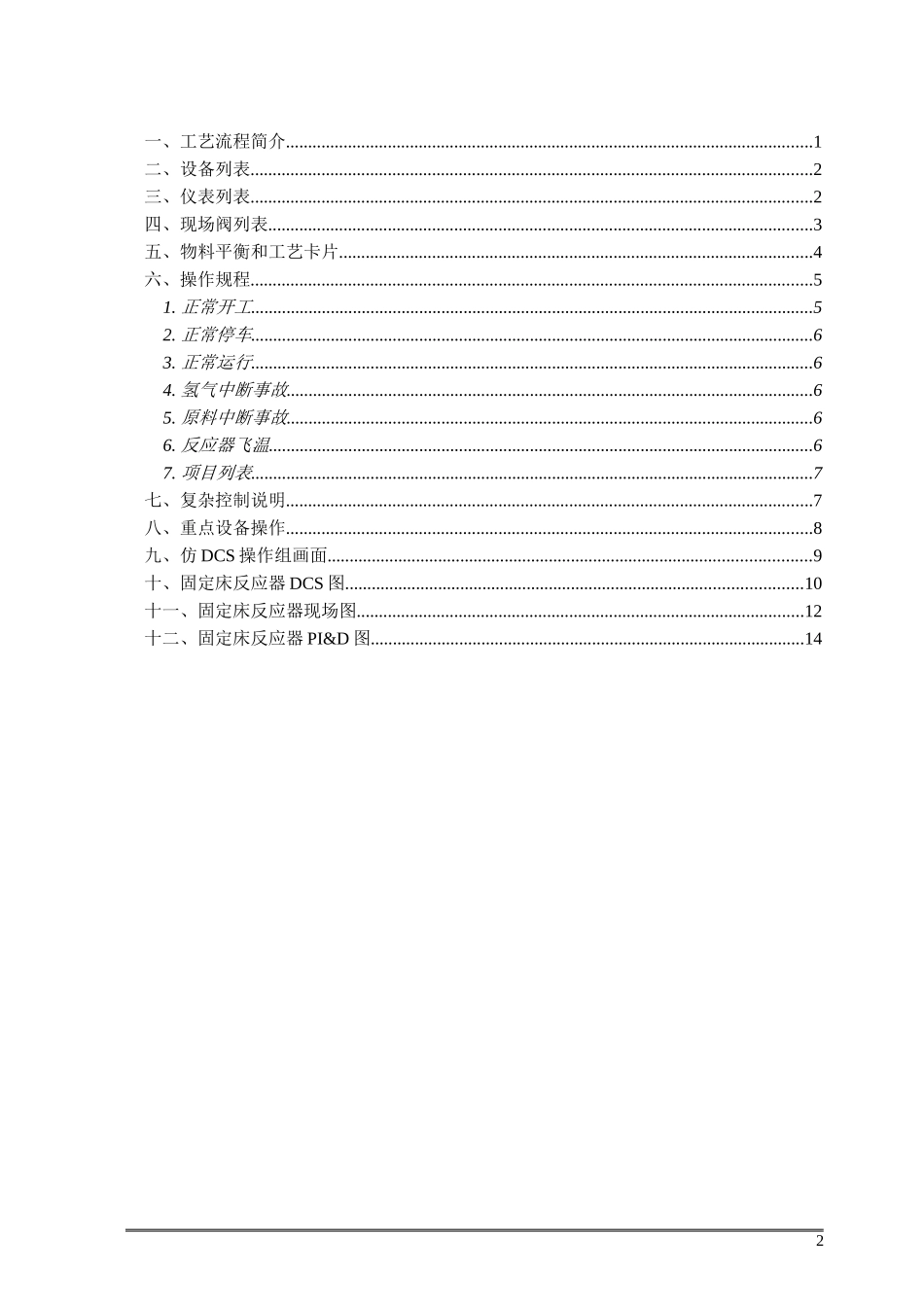

固定床反应器单元仿真系统使用手册（教师/学员）目录1一、工艺流程简介.......................................................................................................................1二、设备列表...............................................................................................................................2三、仪表列表...............................................................................................................................2四、现场阀列表...........................................................................................................................3五、物料平衡和工艺卡片...........................................................................................................4六、操作规程...............................................................................................................................51.正常开工...............................................................................................................................52.正常停车...............................................................................................................................63.正常运行...............................................................................................................................64.氢气中断事故.......................................................................................................................65.原料中断事故.......................................................................................................................66.反应器飞温...........................................................................................................................67.项目列表...............................................................................................................................7七、复杂控制说明.......................................................................................................................7八、重点设备操作.......................................................................................................................8九、仿DCS操作组画面.............................................................................................................9十、固定床反应器DCS图.......................................................................................................10十一、固定床反应器现场图.....................................................................................................12十二、固定床反应器PI&D图..................................................................................................142一、工艺流程简介本单元模拟的乙炔加氢反应系统，其作用是除去脱乙烷塔顶气相混合碳二组份中的乙炔。脱乙烷塔塔顶物料则经加热后进入乙炔转化器（R101A/B），采用选择性加氢生成乙烯的方法，除去物料中所含的乙炔。本装置设有两台反应器，进行切换操作，使催化剂在不影响连续操作的情况下，用过热蒸汽和空气的混合物对催化剂进行再生。该加氢步骤分两步完成以提高反应的选择性。反应都是在气相中进行的。通过流量控制将氢气干燥器的高纯度（95%（mol））氢气加入到反应器进料中。通过流量控制还加入少量粗氢（含有CO）以调节催化剂的活性。高纯度氢和粗氢还通过流量控制加入到二段反应器进料中。反应器进料首先通过与乙炔转化器进料/排放物流换热器（E101）中的反应器排放物流换热，然后与乙炔转化器进料预热器E102中的低压蒸汽换热被加热到反应温度。然后，它进入第一个反应...
