固定管板式换热器设计说明书[1].docVIP免费

固定管板式换热器设计说明书[1].doc_第1页
1/18

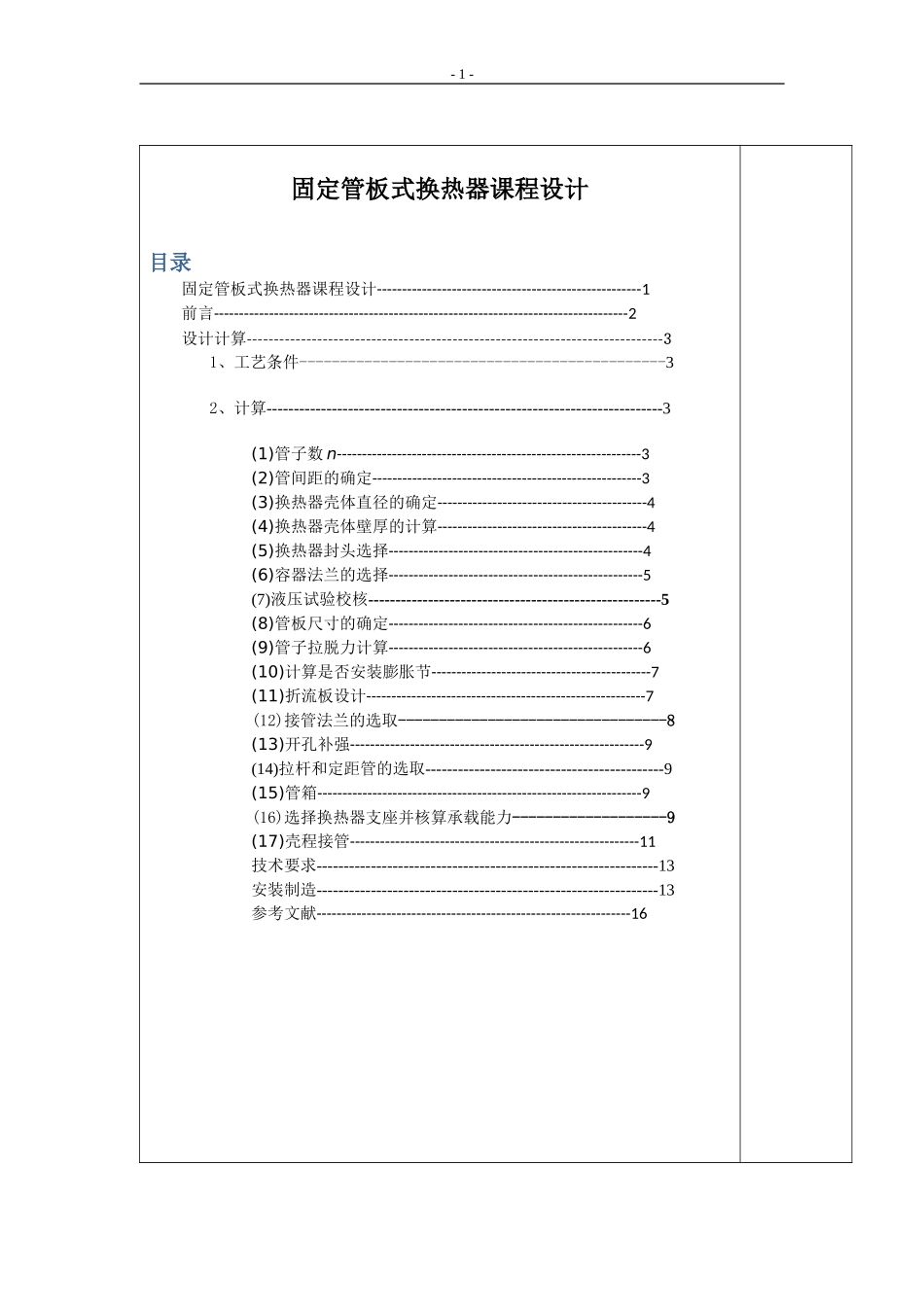

固定管板式换热器设计说明书[1].doc_第2页
2/18
固定管板式换热器设计说明书[1].doc_第3页
3/18
-1-固定管板式换热器课程设计目录固定管板式换热器课程设计-----------------------------------------------------1前言-----------------------------------------------------------------------------------2设计计算-----------------------------------------------------------------------------31、工艺条件---------------------------------------------32、计算-------------------------------------------------------------------------3(1)管子数n-------------------------------------------------------------3(2)管间距的确定------------------------------------------------------3(3)换热器壳体直径的确定------------------------------------------4(4)换热器壳体壁厚的计算------------------------------------------4(5)换热器封头选择---------------------------------------------------4(6)容器法兰的选择---------------------------------------------------5(7)液压试验校核------------------------------------------------------5(8)管板尺寸的确定---------------------------------------------------6(9)管子拉脱力计算---------------------------------------------------6(10)计算是否安装膨胀节--------------------------------------------7(11)折流板设计--------------------------------------------------------7(12)接管法兰的选取---------------------------------8(13)开孔补强-----------------------------------------------------------9(14)拉杆和定距管的选取--------------------------------------------9(15)管箱-----------------------------------------------------------------9(16)选择换热器支座并核算承载能力-------------------9(17)壳程接管----------------------------------------------------------11技术要求---------------------------------------------------------------13安装制造---------------------------------------------------------------13参考文献---------------------------------------------------------------16-2--3-前言换热器是化工、石油、动力、冶金、交通、国防等工业部门重要工艺设备之一,其正确的设置,性能的改善关系各部门有关工艺的合理性、经济性以及能源的有效利用与节约,对国民经济有着十分重要的影响。换热器的型式繁多,不同的使用场合使用目的不同。其中常用结构为管壳式,因其结构简单、造价低廉、选材广泛、清洗方便、适应性强,在各工业部门应用最为广泛。固定管板式换热器主要由壳体、换热管束、管板、前端管箱(又称顶盖或封头)和后端结构等部件组成。管束安装在壳体内,两端固定在管板上。管箱和后端结构分别与壳体两端的法兰用螺栓相连,检修或清洗时便于拆卸。换热器设计的优劣最终要看是否适用、经济、安全、运行灵活可靠、检修清理方便等等。一个传热效率高、紧凑、成本低、安全可靠的换热器的产生,要求在设计时精心考虑各种问题.准确的热力设计和计算,还要进行强度校核和符合要求的工艺制造水平。-4-序号计算及说明结果一、换热器管设计计算1、工艺条件组别C名称管程壳程物料名称冷却水甲醇工作压力0.45MPa0.05MPa操温度40℃70℃推荐钢材20,16MnR壳体内径1000换热面积135m2管长φ=25mm3m2、计算(1)管子数n选Error:Referencesourcenotfound的无缝钢管,材质20号钢,管长3m。因为所以=573.25(根)取整数573采用正三角形排列,正三角形排列比较紧凑,在一定的壳径内可排列较多的管子,且传热效果好,但管外清洗较为困难。而正方形排列,管外清洗方便,适用于壳程中的流体易结垢的情况,其传热效果较正三角形差些。以上排列方式中最常用的是正三角形错列,用于壳侧流体清洁,不易结垢,后者壳侧污垢可以用化学处理掉的场合。由表7-4查得层数为13,因安排拉杆要减少6根,所以实际管数567根。碳素钢20n=567根选正三角形排列a=32mm-5-(2)管间距的确定由表7-5,取管间距Error:Referencesourcenotfound。(3)换热器壳体直径的确定式中Error:Refe...
