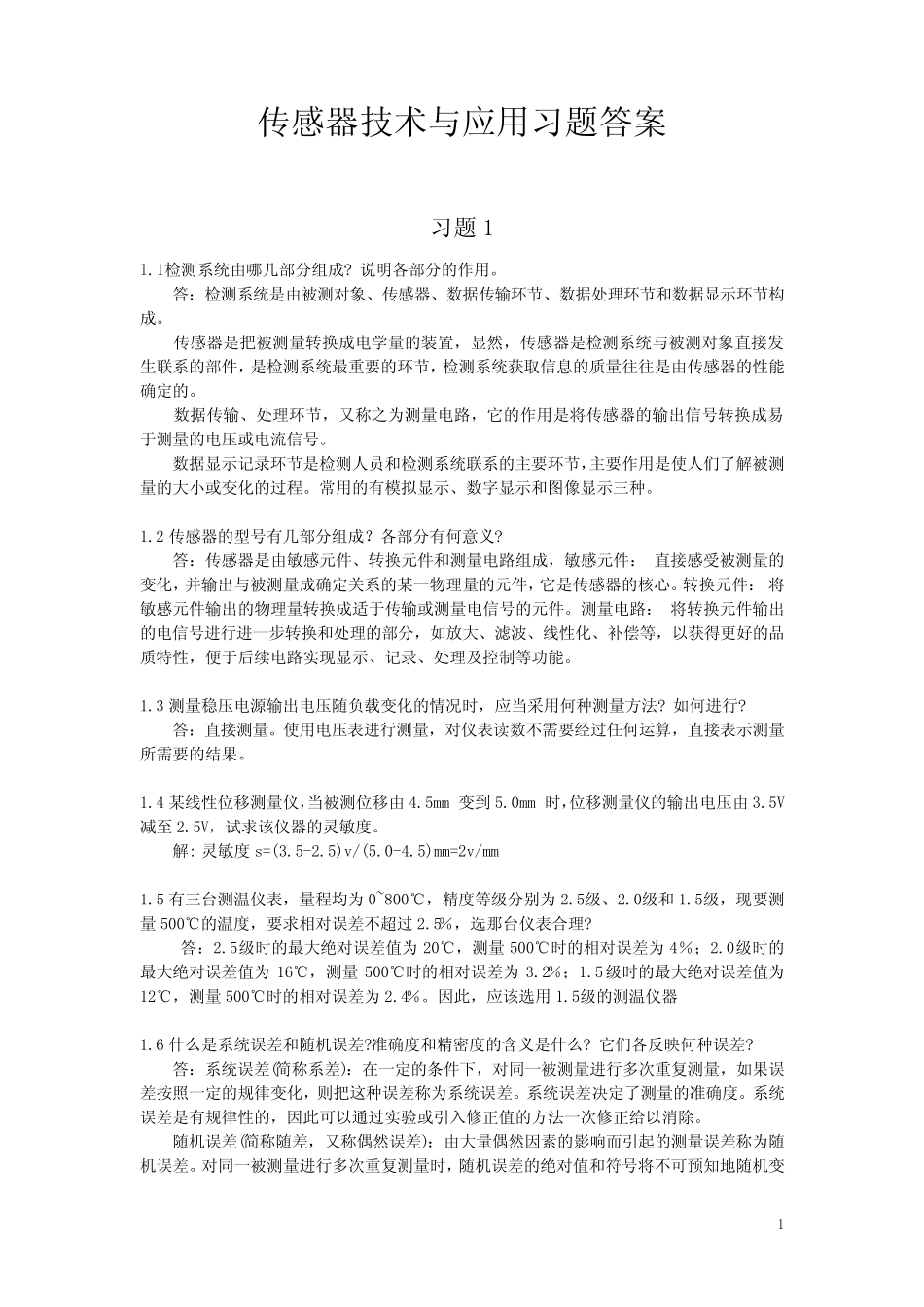

1传感器技术与应用习题答案习题1l.1检测系统由哪几部分组成?说明各部分的作用。答：检测系统是由被测对象、传感器、数据传输环节、数据处理环节和数据显示环节构成。传感器是把被测量转换成电学量的装置，显然，传感器是检测系统与被测对象直接发生联系的部件，是检测系统最重要的环节，检测系统获取信息的质量往往是由传感器的性能确定的。数据传输、处理环节，又称之为测量电路，它的作用是将传感器的输出信号转换成易于测量的电压或电流信号。数据显示记录环节是检测人员和检测系统联系的主要环节，主要作用是使人们了解被测量的大小或变化的过程。常用的有模拟显示、数字显示和图像显示三种。1.2传感器的型号有几部分组成？各部分有何意义?答：传感器是由敏感元件、转换元件和测量电路组成，敏感元件：直接感受被测量的变化，并输出与被测量成确定关系的某一物理量的元件，它是传感器的核心。转换元件：将敏感元件输出的物理量转换成适于传输或测量电信号的元件。测量电路：将转换元件输出的电信号进行进一步转换和处理的部分，如放大、滤波、线性化、补偿等，以获得更好的品质特性，便于后续电路实现显示、记录、处理及控制等功能。1.3测量稳压电源输出电压随负载变化的情况时，应当采用何种测量方法?如何进行?答：直接测量。使用电压表进行测量，对仪表读数不需要经过任何运算，直接表示测量所需要的结果。1.4某线性位移测量仪，当被测位移由4.5mm变到5.0mm时，位移测量仪的输出电压由3.5V减至2.5V，试求该仪器的灵敏度。解:灵敏度s=(3.5-2.5)v/(5.0-4.5)mm=2v/mm1.5有三台测温仪表，量程均为0~800℃，精度等级分别为2.5级、2.0级和1.5级，现要测量500℃的温度，要求相对误差不超过2.5％，选那台仪表合理?答：2.5级时的最大绝对误差值为20℃，测量500℃时的相对误差为4％；2.0级时的最大绝对误差值为16℃，测量500℃时的相对误差为3.2％；1.5级时的最大绝对误差值为12℃，测量500℃时的相对误差为2.4％。因此，应该选用1.5级的测温仪器1.6什么是系统误差和随机误差?准确度和精密度的含义是什么?它们各反映何种误差?答：系统误差(简称系差)：在一定的条件下，对同一被测量进行多次重复测量，如果误差按照一定的规律变化，则把这种误差称为系统误差。系统误差决定了测量的准确度。系统误差是有规律性的，因此可以通过实验或引入修正值的方法一次修正给以消除。随机误差(简称随差，又称偶然误差)：由大量偶然因素的影响而引起的测量误差称为随机误差。对同一被测量进行多次重复测量时，随机误差的绝对值和符号将不可预知地随机变2化，但总体上服从一定的统计规律。随机误差决定了测量的精密度。随机误差不能用简单的修正值法来修正，只能通过概率和数理统计的方法去估计它出现的可能性。系统误差越小，测量结果准确度越高；随机误差越小，测量结果精密度越高。如果一个测量数据的准确度和精密度都很高，就称此测量的精确度很高。精密度：要求所加工的零件的尺寸达到的准确程度,也就是容许误差的大小,容许误差大的精密度低,容许误差小的精密度高;简称“精度”正确度：是表示测量结果中系统误差大小的程度。统计学上，正确度能成功估计一数量的正确值。有时和精确度定义相同。1.7等精度测量某电阻10次，得到的测量列如下：R1＝167.95ΩR2＝167.45ΩR3＝167.60ΩR4＝167.60ΩR5＝167.87ΩR6＝167.88ΩR7＝168.00ΩR8＝167.850ΩR9＝167.82ΩR10＝167.608Ω试求10次测量的算术平均值。解：求10次测量的算术平均值R：1012110167.95167.45167.60167.60167.87167.88168.00167.85167.82167.60810167.763niRRRR3习题22.1试简述金属电阻应变片与半导体材料的电阻应变效的区别。答：都是基于压阻效应，也就是受到压力时其电阻值会发生变化，但半导体应变片的灵敏系数比金属应变片要大很多，用于大信号输出的场合，但是机械强度低，受温度影响大。金属应变片机械强度高，灵敏度低，成本也低。2.2采用阻值R=120Ω、灵敏度系数K=2.0的金属电阻应变片与阻值R=120Ω的固定电阻组成电桥，供桥电压为10V。当应变片应变为1000时，若要使输出电压大于10mV，则可...
