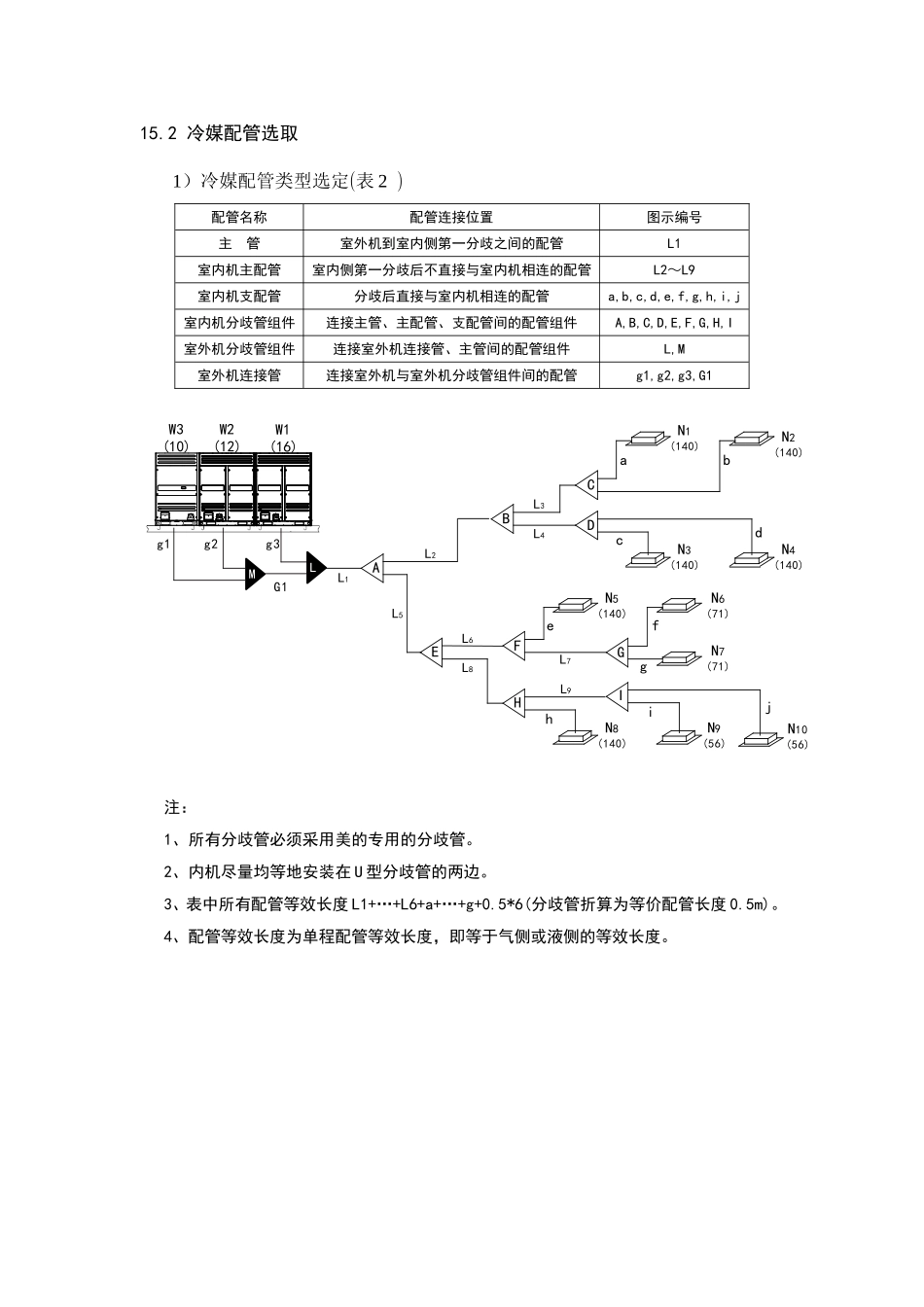

15.冷媒配管工程15.1冷媒配管设计1、冷媒配管长度和落差(表1)允许值配管部分(图1)配管长配管总长（实际长）≤1000m(注释5)L1+(L2+L3+L4+L5+L6+L7+L8+L9)×2+a+b+c+d+e+f+g+h+i+j最远配管长（m）实际长度≤175mL1+L5+L8+L9+j相当长度≤200m(注释1)第一分歧到最远配管相当长度L（m）≤40m(注释5)L5+L8+L9+j落差室内机和室外机之间的落差H1室外机高于室内机时≤70m(注释3)室外机低于室内机时≤110m(注释4)室内机-室内机落差H2≤30m/注：1.分歧管折算长度为等价配管长度0.5m。2.内机尽量均等地安装在U型分歧管的两边。3.当外机在上的场合且落差超过20米，建议在主管的气管上每隔10m设置一个回油弯，回油弯规格建议如图2。4.当外机在下时，H≥40m主管与液管需加大一号。5.连接到室内机的第一个分歧管组件的允许长度应等于或小于40m。但当下列条件全部满足的情况下，允许长度可以延长为90m。所需条件图例1.第一分歧组件与最后一个分歧组件之间所有主配管的管径需要增加。(请在现地制作变径管)如果主配管的管径与主管一样大，就不必再增大。最远室内机N10:L5+L8+L9+j≤90mL2,L3,L4,L5,L6,L7,L8,L9需要增加配管管径配管尺寸按如下所示增加φ9.5→φ12.7φ28.6→φ31.8φ12.7→φ15.9φ31.8→φ38.1φ15.9→φ19.1φ38.1→φ41.3φ19.1→φ22.2φ41.3→φ44.5φ22.2→φ25.4φ44.5→φ54.0φ25.4→φ28.62.计算总延伸长度时，上述配管L1+（L2+L3+L4+L5+L6+参照图1的实际长度必须翻倍。(主管和不增大管径的配管除外)L7+L8+L9)×2+a+b+c+d+e+f+g+h+i+j≤1000m3.室内机至最近的分歧管组件≤40ma,b,c,...j≤40m(管径要求，请参照表4.7)4.［室外机至最远的室内机］与［室外机至最近的室内机］之间的距离差≤40m。最远室内机N10最近室内机N1(L1+L5+L8+L9+j)-(L1+L2+L3+a)≤40m6.所有分歧管必须采用美的专用的分歧管，不按此要求操作可能导致系统严重故障!N1(140)N3(140)N5(140)N6(71)N7(71)N9(56)N8(140)N2(140)N4(140)室外机(一台或多台相连)室内机与室外机之间的高度差H≤70m室内机与室内机之间的高度差h≤30m第一分歧管室内机组室内机最远配管等效长度L≤200m距第一分歧管最远配管等效长度L≤40mN10(56)ABDEFGHICabcefghijdL1L2L5L7L9L8L6L3L4图1注：1、所有分歧管必须采用美的专用的分歧管，不按此要求操作可能导致系统严重故障；2、内机尽量均等地安装在U型分歧管的两边。300mm以上300mm以上图215.2冷媒配管选取1）冷媒配管类型选定(表2)配管名称配管连接位置图示编号主管室外机到室内侧第一分歧之间的配管L1室内机主配管室内侧第一分歧后不直接与室内机相连的配管L2～L9室内机支配管分歧后直接与室内机相连的配管a,b,c,d,e,f,g,h,i,j室内机分歧管组件连接主管、主配管、支配管间的配管组件A,B,C,D,E,F,G,H,I室外机分歧管组件连接室外机连接管、主管间的配管组件L,M室外机连接管连接室外机与室外机分歧管组件间的配管g1,g2,g3,G1N1(140)N3(140)N5(140)N6(71)N7(71)N9(56)N8(140)N2(140)N4(140)N10(56)ABEFHGICDL1L2L3L4L5L6L8L9L7abcdefgijhMLg1g2g3G1W3(10)W2(12)W1(16)注：1、所有分歧管必须采用美的专用的分歧管。2、内机尽量均等地安装在U型分歧管的两边。3、表中所有配管等效长度L1+…+L6+a+…+g+0.5*6(分歧管折算为等价配管长度0.5m)。4、配管等效长度为单程配管等效长度，即等于气侧或液侧的等效长度。2)室内机主、配管尺寸选定(表3)下游内机容量A（×100W）主配管尺寸mm(不得大于主管的尺寸)适用分歧管气管液管A＜166Ф15.9Ф9.5FQZHN-01C166≤A＜230Ф19.1Ф9.5FQZHN-01C230≤A＜330Ф22.2Ф9.5FQZHN-02C330≤A＜460Ф28.6Ф12.7FQZHN-03C460≤A＜660Ф28.6Ф15.9FQZHN-03C660≤A＜920Ф31.8Ф19.1FQZHN-03C920≤A＜1350Ф38.1Ф19.1FQZHN-04C1350≤A＜1800Ф41.3Ф22.2FQZHN-05C1800≤AФ44.5Ф25.4FQZHN-05C注意：A.A表示：配管下游内机（从该段配管的至最后一台内机之间所有内机）的能力之和。B.第一分歧管以外机总能力为准，其他分歧管不得大于第一个分歧管。C.与主配管相连的分歧接口尺寸若与主配管尺寸不符，须作适当转接3）室外机主管尺寸，连接方法(表4)室外机容量所有配管...
