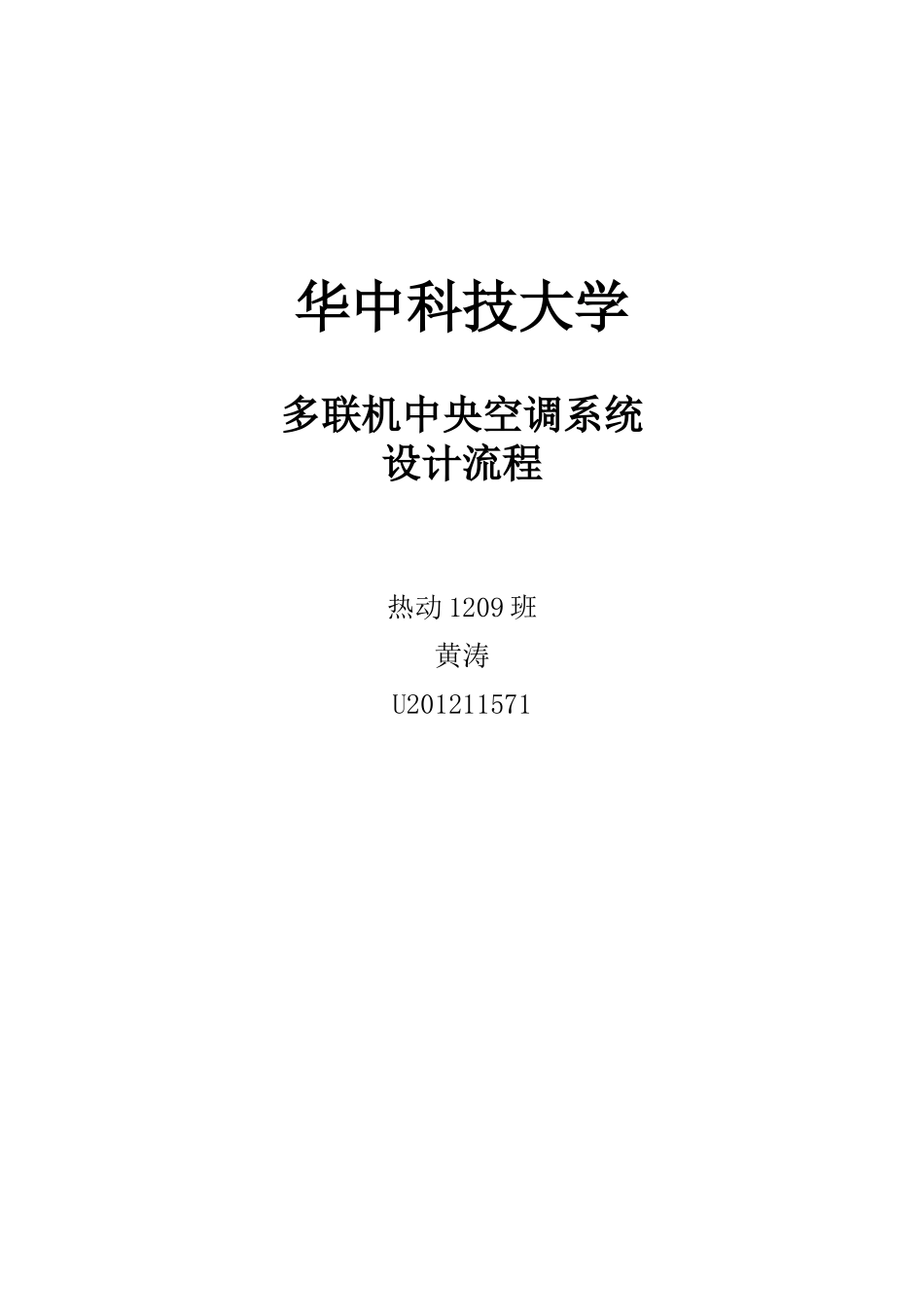

华中科技大学多联机中央空调系统设计流程热动1209班黄涛U201211571多联机中央空调系统设计流程本报告参考美的MDV中央空调设计计算书多联机中央空调：俗称”一拖多”，指的是一台室外机通过配管连接两台或两台以上室内机，室外侧采用风冷换热形式、室内侧采用直接蒸发换热形式的一次制冷剂空调系统。多联机系统目前在中小型建筑和部分公共建筑中得到日益广泛的应用。设计流程：主要包括工程概况，负荷计算、系统方案选择、设备选型、管径确定、一．工程概况1.建筑结构：面积，层数，层高，窗高，门高2.室外计算参数；所在城市，夏/冬季空调室外计算干湿球温度，夏/冬季通风室外计算温度(可用来计算新风负荷)3.室内计算参数：各房间的温度、湿度、新鲜空气量、照明功率密度、人员密度等二．负荷计算本工程主要采用冷负荷系数法计算各个房间的逐时冷负荷。1.冷负荷计算A)先确定外墙内墙，外门，内门，楼板，屋面，人员，散热设备等的传热系数。B)对外墙、外窗、屋面、天窗得热引起的冷负荷逐时进行计算C)对内墙、内门窗、楼板、地面得热引起的冷负荷及人体散热和设备散热引起的冷负荷均按稳定传热计算。D)最后把各项冷负荷计算结果逐时累加，再加上新风负荷，得出冷负荷最大值。汇总成各房间负荷及新风量汇总表2.热负荷计算A)对外墙、外窗、屋面、天窗的传热量，内墙、内门窗、楼板、地面得热引起的户间传热量，附加耗热量，通过门窗缝隙的冷风渗透耗热量进行计算。B）最后把各项负荷计算结果逐时累加。汇总成各典型房间的热负荷表三．系统方案选择根据经济效益和有关要求选择合适的空调系统方案本报告是关于多联机中央空调系统的，在此对该系统的优缺点进行一定的描述其优点:1、室外机较少，不影响建筑物的外观。2、造价较水冷机低，运行费用较低。3、控制灵活，个别品牌还可以通过电话和调制解调器实现远程控制。4、噪音较低，运转宁静。5、安装简单，无须三相电源，工期短。缺点：1、冷媒管长度、室内外机高差有严格限制，不适用房间纵深较大的房型。2、机外静压小，送风距离短。3、一套机组的制冷（热）能力有限，不能满足较大房间的空调要求。4、一般一台内机需要一套控制线路，接线烦琐，易出故障。四．设备选型1.室内机选型室内机的选型应根据室内机所能提供的显热和全热冷负荷能满足房间所需显热和全热负荷的原则选型。确定室内机型号，台数，单个制冷量，单个制热量，冷媒气/液管以及冷凝管。编制室内机选型表。2.新风机组选型新风机组选型根据房间设计方案，承担房间的新风负荷，确定机组的型号，台数，单个制冷量，单个制热量，冷媒气/液管，冷凝管及服务区。编制新风机组选型表3.室外机选型室外机组根据计算得出的冷热负荷和新风量进行室内机、新风机组的选择。因考虑到室内机不会同时开启，为了节约成本、降低工程造价和节约能源，把与使用面积相匹配的外机选小一号，即内机总能力比外机额定能力大。编制室外机组选择表五．管径确定1.冷媒主配管选取：根据下游内机容量选取主配管尺寸和分歧管，编制表格同时注意：第一分歧管以外机总能力为准，其他分歧管不得大于第一个分歧管。与主配管相连的分歧接口尺寸若与主配管尺寸不符，须作适当转接.连接室内机和新风机组冷媒管支管管径均按产品给定尺寸2.室外机主管尺寸根据室外机容量和所配管等效长度大于或小于90m的两种情况选择主管尺寸注意：1、并联模块组合后的能力和。2、当外机接口尺寸与主管尺寸不符，需要做变径转接。3、R410a主管选择分配管大于90米和小于90米两种情况。必须所有液侧+气侧配管（主管＋主配管＋支配管）的等效长度<90m，才可用小一号管径。3.根据上表选择室外机主管管径，如果超配，出现主配管大于主管的情况，则按照主配管的尺寸选择主管，即就大原则。4.冷凝水管的考虑室内机组在运行时产生的冷凝水，必须及时排走，排放凝结水的管路的系统设计中，应注意以下几点：1）冷凝水的进水坡度不应小于0.01。其它水平支干管，沿水流方向，应保持不小于0.002的坡度，且不允许有积水部位；2）冷凝水管道宜采用聚乙烯塑料管，不宜采用焊接钢管。冷凝水管采用橡塑保温管进行防结露保温。3)冷凝水管的直径De（mm...
