钢套钢管道技术协议(DOC)VIP免费

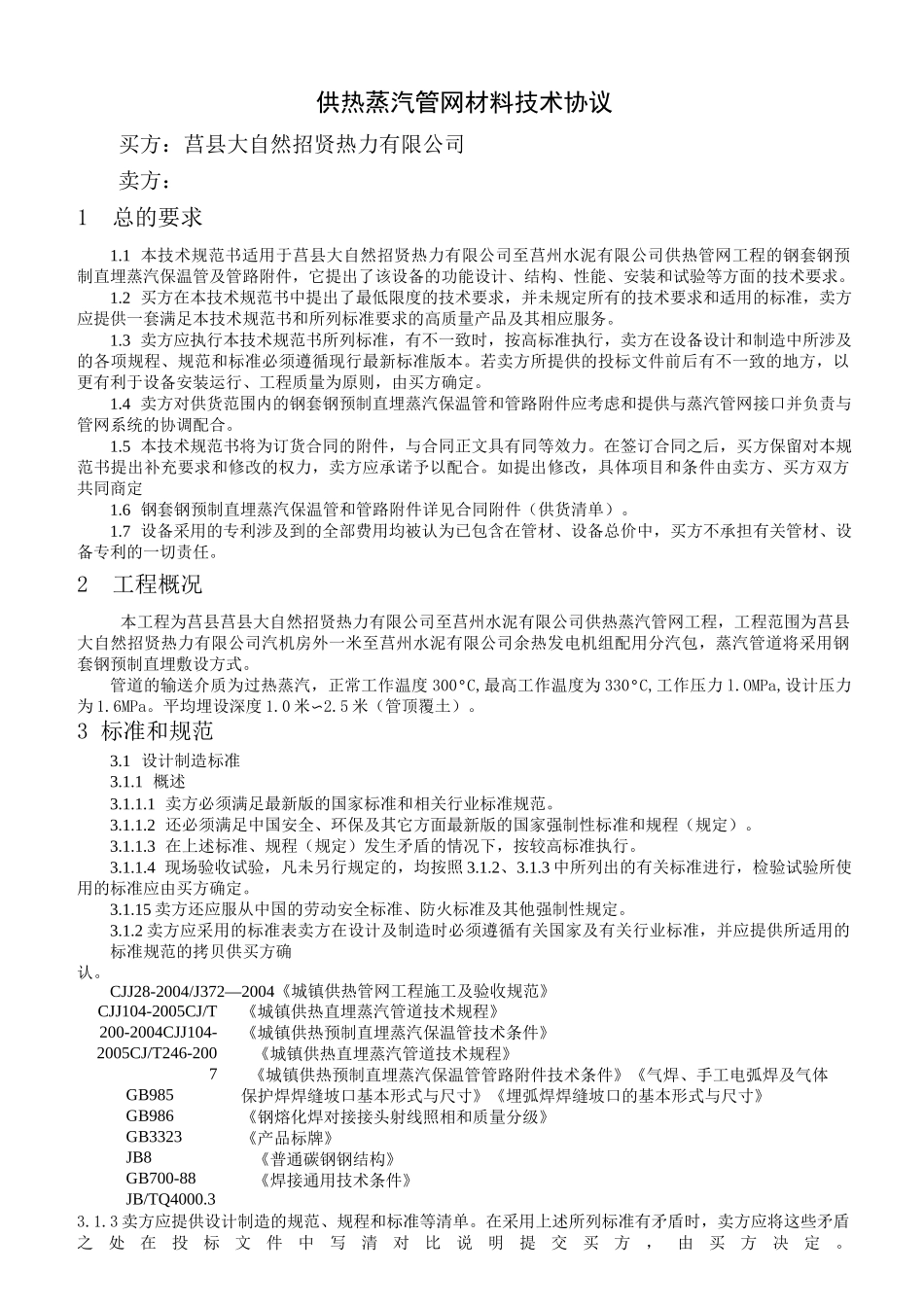

供热蒸汽管网材料技术协议买方：莒县大自然招贤热力有限公司卖方：1总的要求1.1本技术规范书适用于莒县大自然招贤热力有限公司至莒州水泥有限公司供热管网工程的钢套钢预制直埋蒸汽保温管及管路附件，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2买方在本技术规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方应提供一套满足本技术规范书和所列标准要求的高质量产品及其相应服务。1.3卖方应执行本技术规范书所列标准，有不一致时，按高标准执行，卖方在设备设计和制造中所涉及的各项规程、规范和标准必须遵循现行最新标准版本。若卖方所提供的投标文件前后有不一致的地方，以更有利于设备安装运行、工程质量为原则，由买方确定。1.4卖方对供货范围内的钢套钢预制直埋蒸汽保温管和管路附件应考虑和提供与蒸汽管网接口并负责与管网系统的协调配合。1.5本技术规范书将为订货合同的附件，与合同正文具有同等效力。在签订合同之后，买方保留对本规范书提出补充要求和修改的权力，卖方应承诺予以配合。如提出修改，具体项目和条件由卖方、买方双方共同商定1.6钢套钢预制直埋蒸汽保温管和管路附件详见合同附件（供货清单）。1.7设备采用的专利涉及到的全部费用均被认为已包含在管材、设备总价中，买方不承担有关管材、设备专利的一切责任。2工程概况本工程为莒县莒县大自然招贤热力有限公司至莒州水泥有限公司供热蒸汽管网工程，工程范围为莒县大自然招贤热力有限公司汽机房外一米至莒州水泥有限公司余热发电机组配用分汽包，蒸汽管道将采用钢套钢预制直埋敷设方式。管道的输送介质为过热蒸汽，正常工作温度300°C,最高工作温度为330°C,工作压力l.OMPa,设计压力为1.6MPa。平均埋设深度1.0米〜2.5米（管顶覆土）。3标准和规范3.1设计制造标准3.1.1概述3.1.1.1卖方必须满足最新版的国家标准和相关行业标准规范。3.1.1.2还必须满足中国安全、环保及其它方面最新版的国家强制性标准和规程（规定）。3.1.1.3在上述标准、规程（规定）发生矛盾的情况下，按较高标准执行。3.1.1.4现场验收试验，凡未另行规定的，均按照3.1.2、3.1.3中所列出的有关标准进行，检验试验所使用的标准应由买方确定。3.1.15卖方还应服从中国的劳动安全标准、防火标准及其他强制性规定。3.1.2卖方应采用的标准表卖方在设计及制造时必须遵循有关国家及有关行业标准，并应提供所适用的标准规范的拷贝供买方确认。CJJ28-2004/J372—2004《城镇供热管网工程施工及验收规范》CJJ104-2005CJ/T200-2004CJJ104-2005CJ/T246-2007GB985GB986GB3323JB8GB700-88JB/TQ4000.3《城镇供热直埋蒸汽管道技术规程》《城镇供热预制直埋蒸汽保温管技术条件》《城镇供热直埋蒸汽管道技术规程》《城镇供热预制直埋蒸汽保温管管路附件技术条件》《气焊、手工电弧焊及气体保护焊焊缝坡口基本形式与尺寸》《埋弧焊焊缝坡口的基本形式与尺寸》《钢熔化焊对接接头射线照相和质量分级》《产品标牌》《普通碳钢钢结构》《焊接通用技术条件》3.1.3卖方应提供设计制造的规范、规程和标准等清单。在采用上述所列标准有矛盾时，卖方应将这些矛盾之处在投标文件中写清对比说明提交买方，由买方决定。4技术要求4.1钢套钢预制直埋蒸汽保温管及其管路附件技术要求4.1.1预制直埋蒸汽保温管规件附路管及管温保汽蒸HT二埠直制预1XO表卜见序号单位数量注备管温质厚定1<55材祈规制22管实于繼Q钢),低疏为作22不更矿工为度厚材2管温00头弯温090个4材W规甫为件实于锐酊B管器囁35B钢2不减甘Q2作为度耐制Q工质厚I管头弯温090个45①①00”^6*①9/2256架630米0架米6.82严一一L上4.1.1.2机械性能蒸汽保温管及管道附件总体抗压强度不应小于O.lOMPa。在O.lOMPa荷载下，蒸汽保温管的结构不应被破坏，工作管相对于外护管应能轴向移动、无卡涩现象。蒸汽保温管空载时的移动推力加0.lOMPa荷载时的移动推力之比不应小于0.8。4.1.1.3外观要求蒸汽保温管外观应无明显凹坑、鼓包及裂纹等缺陷，防腐层的划痕深度不应超过防腐层厚度的20%。4.1.1.4管端工作管两端应留有200mm的非保温区，蒸汽保温管两端的保温层端面应采取临时性密...
