吊顶施工方案新VIP免费

吊顶施工方案新_第1页
1/20
吊顶施工方案新_第2页
2/20
吊顶施工方案新_第3页
3/20

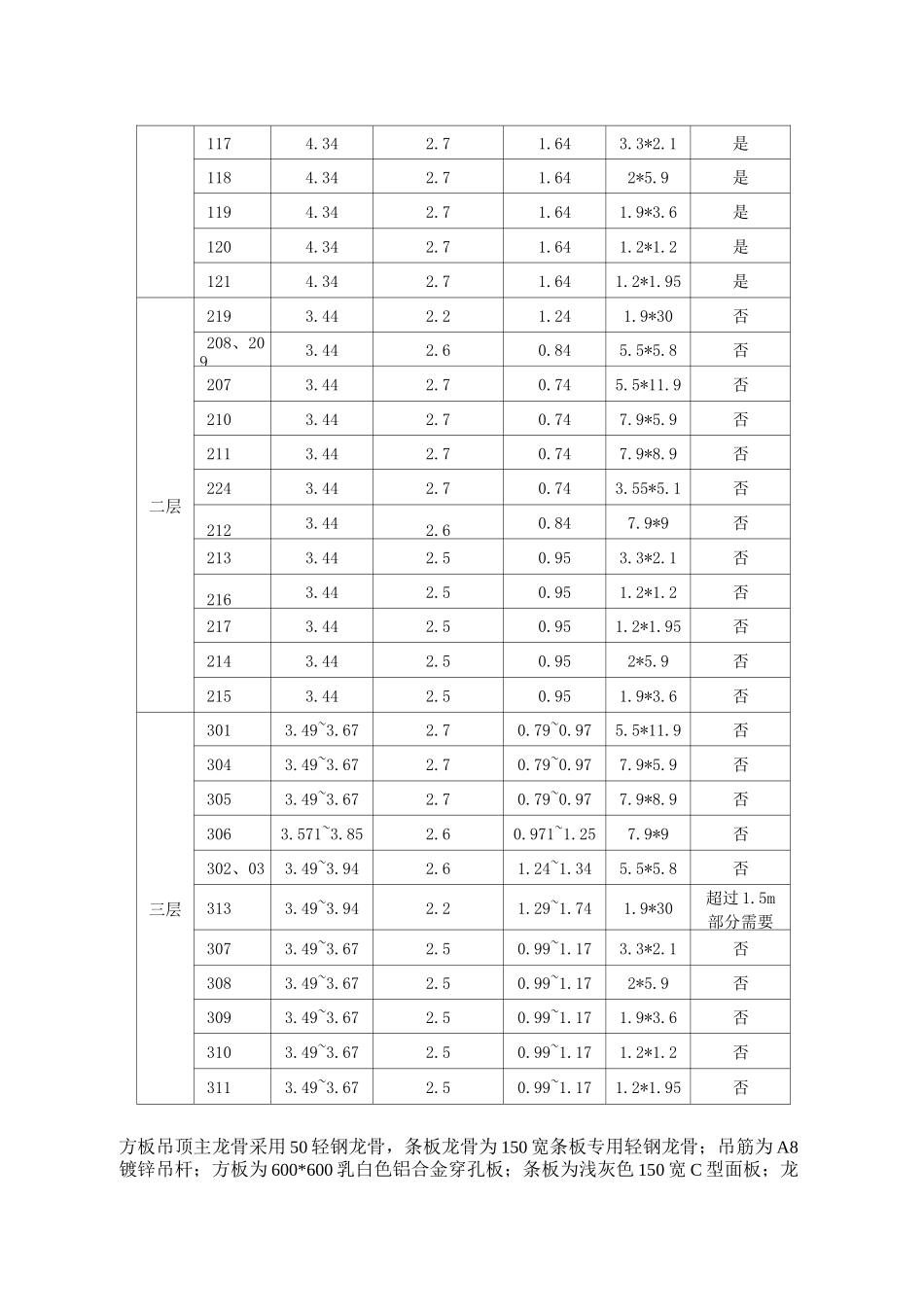

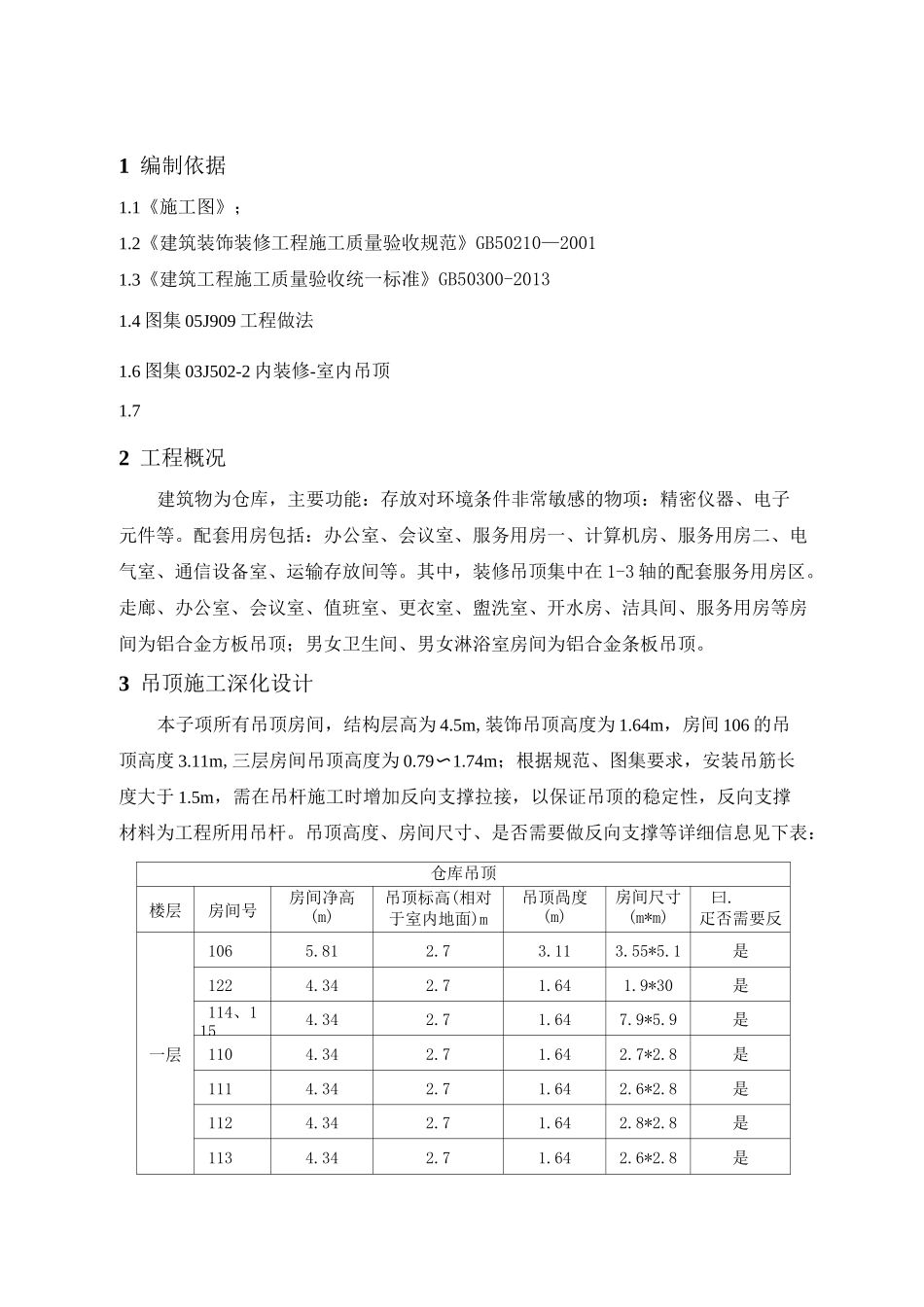

1编制依据22工程概况23吊顶施工深化设计24施工准备45施工方法56质量验收标准107吊顶施工中重点注意的问题118成品保护139危险源分析1410安全施工措施1411文明环保施工措施161编制依据1.1《施工图》;1.2《建筑装饰装修工程施工质量验收规范》GB50210—20011.3《建筑工程施工质量验收统一标准》GB50300-20131.4图集05J909工程做法1.6图集03J502-2内装修-室内吊顶1.72工程概况建筑物为仓库,主要功能:存放对环境条件非常敏感的物项:精密仪器、电子元件等。配套用房包括:办公室、会议室、服务用房一、计算机房、服务用房二、电气室、通信设备室、运输存放间等。其中,装修吊顶集中在1-3轴的配套服务用房区。走廊、办公室、会议室、值班室、更衣室、盥洗室、开水房、洁具间、服务用房等房间为铝合金方板吊顶;男女卫生间、男女淋浴室房间为铝合金条板吊顶。3吊顶施工深化设计本子项所有吊顶房间,结构层高为4.5m,装饰吊顶高度为1.64m,房间106的吊顶高度3.11m,三层房间吊顶高度为0.79〜1.74m;根据规范、图集要求,安装吊筋长度大于1.5m,需在吊杆施工时增加反向支撑拉接,以保证吊顶的稳定性,反向支撑材料为工程所用吊杆。吊顶高度、房间尺寸、是否需要做反向支撑等详细信息见下表:仓库吊顶楼层房间号房间净高(m)吊顶标高(相对于室内地面)m吊顶咼度(m)房间尺寸(m*m)曰.疋否需要反向支撑一层1065.812.73.113.55*5.1是1224.342.71.641.9*30是114、1154.342.71.647.9*5.9是1104.342.71.642.7*2.8是1114.342.71.642.6*2.8是1124.342.71.642.8*2.8是1134.342.71.642.6*2.8是1174.342.71.643.3*2.1是1184.342.71.642*5.9是1194.342.71.641.9*3.6是1204.342.71.641.2*1.2是1214.342.71.641.2*1.95是二层2193.442.21.241.9*30否208、2093.442.60.845.5*5.8否2073.442.70.745.5*11.9否2103.442.70.747.9*5.9否2113.442.70.747.9*8.9否2243.442.70.743.55*5.1否2123.442.60.847.9*9否2133.442.50.953.3*2.1否2163.442.50.951.2*1.2否2173.442.50.951.2*1.95否2143.442.50.952*5.9否2153.442.50.951.9*3.6否三层3013.49~3.672.70.79~0.975.5*11.9否3043.49~3.672.70.79~0.977.9*5.9否3053.49~3.672.70.79~0.977.9*8.9否3063.571~3.852.60.971~1.257.9*9否302、033.49~3.942.61.24~1.345.5*5.8否3133.49~3.942.21.29~1.741.9*30超过1.5m部分需要3073.49~3.672.50.99~1.173.3*2.1否3083.49~3.672.50.99~1.172*5.9否3093.49~3.672.50.99~1.171.9*3.6否3103.49~3.672.50.99~1.171.2*1.2否3113.49~3.672.50.99~1.171.2*1.95否方板吊顶主龙骨采用50轻钢龙骨,条板龙骨为150宽条板专用轻钢龙骨;吊筋为A8镀锌吊杆;方板为600*600乳白色铝合金穿孔板;条板为浅灰色150宽C型面板;龙骨与吊杆的间距为800mm;详细做法见下施工方法。4施工准备4.1技术准备4.1.1组织学习、熟悉施工图纸、领会设计意图,做好图纸会审准备工作,发现问题及时予以澄清解决,并编制施工技术方案。4.1.2分解工程进度控制目标,明确各自职责,确保工期。4.1.3按照进度计划中各工序的开工时间先后,提前提制材料需用计划和加工计划。4.1.4编制工程质量实施细则,确定质量控制点,分解施工质量目标;编制质量计划,做好主要工序施工技术、安全技术交底的准备工作。4.1.5将吊顶房间整合,划分出各个房间的吊顶形式,并确定是否需要做反向支撑。4.2人员准备对施工技术人员和操作工人组织培训学习,进行分级交底。并根据各个阶段的施工进度要求,安排主要劳动力配置。具体施工进度计划详见专项进度计划。所有施工人员需进行进场前的三级安全教育培训,并经考核合格后方可上岗,特种作业人员必须持证上岗。4.3材料准备分批编制材料计划,组织好材料的采购、进场、验收等工作,确保现场进度需求。4.3.1龙骨:吊顶骨架中主要受理构体。方板吊顶主龙骨采用50轻钢龙骨,称为上层暗龙骨,下层暗龙骨为三角形卡件,作用是连接、固定覆面板并将覆面板并与主龙骨相接的构件;条板吊顶的龙骨是条板的专用轻钢龙骨。4.3.2方板用吊件:承载龙骨和吊杆的连接件。4.3.3方板用挂件:覆面龙骨和承载龙骨的连接件。4.3.4方板用挂插件:覆面龙骨相接的连...
