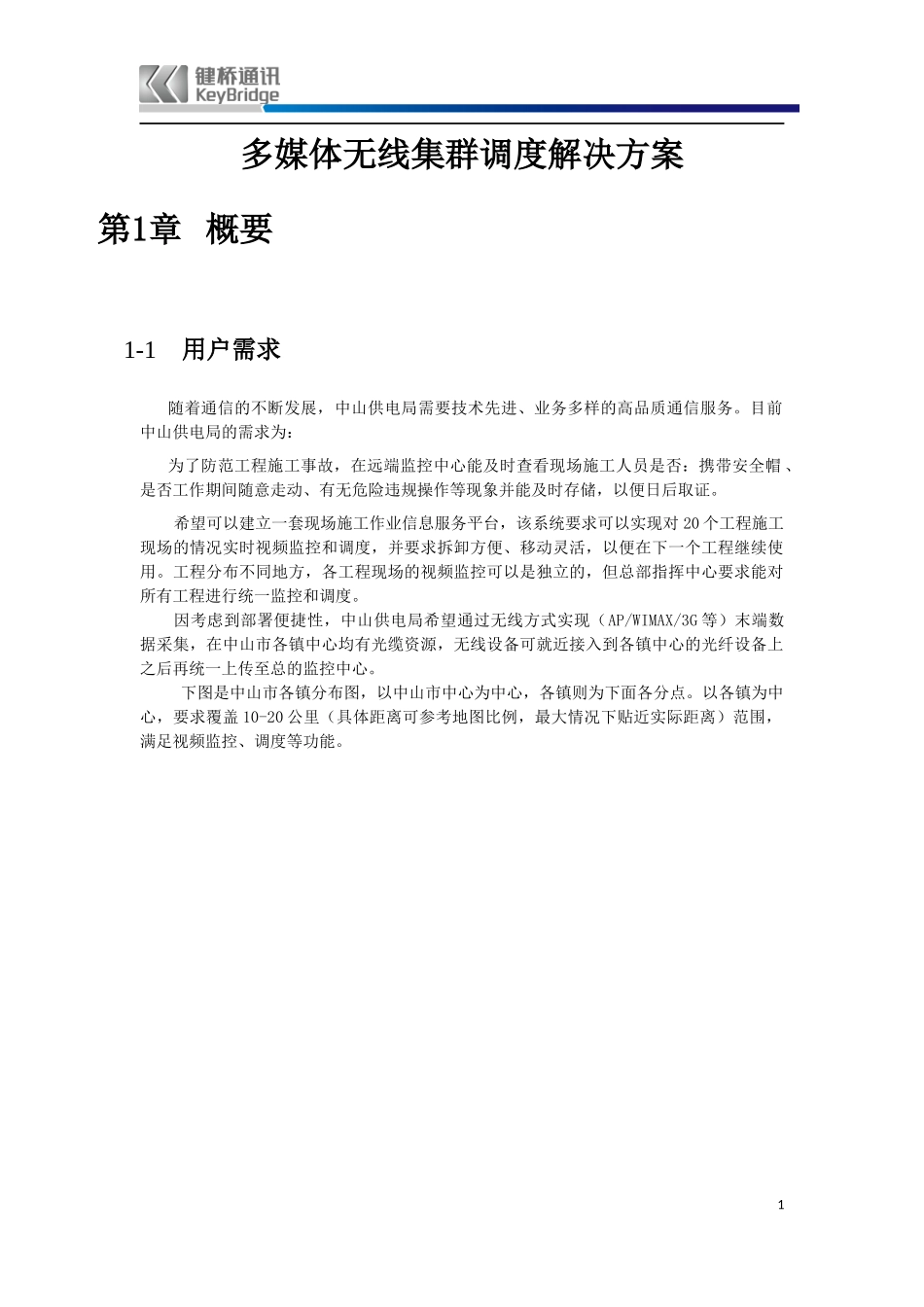

多媒体无线集群调度解决方案第1章概要1-1用户需求随着通信的不断发展，中山供电局需要技术先进、业务多样的高品质通信服务。目前中山供电局的需求为：为了防范工程施工事故，在远端监控中心能及时查看现场施工人员是否：携带安全帽、是否工作期间随意走动、有无危险违规操作等现象并能及时存储，以便日后取证。希望可以建立一套现场施工作业信息服务平台，该系统要求可以实现对20个工程施工现场的情况实时视频监控和调度，并要求拆卸方便、移动灵活，以便在下一个工程继续使用。工程分布不同地方，各工程现场的视频监控可以是独立的，但总部指挥中心要求能对所有工程进行统一监控和调度。因考虑到部署便捷性，中山供电局希望通过无线方式实现（AP/WIMAX/3G等）末端数据采集，在中山市各镇中心均有光缆资源，无线设备可就近接入到各镇中心的光纤设备上之后再统一上传至总的监控中心。下图是中山市各镇分布图，以中山市中心为中心，各镇则为下面各分点。以各镇为中心，要求覆盖10-20公里（具体距离可参考地图比例，最大情况下贴近实际距离）范围，满足视频监控、调度等功能。11-2方案概述Vlinker6000多媒体无线集群调度解决方案（简称“Vlinker6000”）是可部署于各种无线网络上的全IP化的多媒体调度平台。Vlinker6000多媒体无线集群调度解决方案，充分地将多媒体“声光影+数据信息”的特点，融入到现代调度管理之中，使调度工作的应急性、管理性、有效性和监察性，以及资料的保留性都得到显著地加强；同时，解决了多网融合问题，可基于行业专网，与PSTN、GSM/CDMA、McWiLL、WiFi、WiMAX、3G、TETRA、GOTA、MT1327、常规对讲、卫星通信等多种制式的通信网络互联互通，最大限度地实现异构网络（有线/无线）环境下的统一调度指挥，实现新老系统的无缝对接，真正实现通信无死角，满足客户的多种使用环境。2图1：多媒体无线集群调度解决方案应用拓扑图通过语音指挥调度统一管理，实现信息采集、处理、决策、指挥、调度同步完成，实现对企业及各种突发事件的智能管理，通过对综合预案、规则、指令、现场信息的快速初步综合，给出指挥决策建议，提高决策时效和质量。1-3系统构成Vlinker6000多媒体无线集群调度系统，由核心调度设备（包括：调度机、调度台、录音服务器、视频服务器等）、多种接入网关（包括无线接入网关、语音网关、模块化网关等）和丰富的调度终端（包括：WiFi/WiMAX/McWiLL等制式移动手持终端和车载终端、模拟集群/数字集群手持终端和车载终端，以及GSM/CDMA/3G移动终端等多种型号）构成。可根据用户的实际应用需求，提供全面的解决方案。核心调度设备调度机是整个系统的核心，调度终端、调度台和外部其它系统都需要有调度机的驱动，才能够实现所有调度功能。调度台是调度员的操作平台，是实现调度功能的窗口。键桥通讯为客户提供了图形3化的操作界面，支持触摸屏和双声卡。调度台同时可以扩展窗口与视频监控窗口联动。录音服务器为语音调度、会议等业务提供录音服务；可实现对录音文件进行检索、回放与备份等管理功能。视频媒体服务器视频服务器实现视频监控图像的分发、转发、云台控制等视频管理功能，远程视频会议功能，语音与视频的联动功能，并能提供和既有视频监控系统对接的接口。多种接入网关通过键桥通讯的多种接入网关提供的各种类型接口，可轻松实现与TETRA、GOTA、GSM/CDMA、PSTN、MT1327、常规对讲、短波、超短波、广播系统等多种通信网络的互联互通。调度终端调度终端是指作业人员直接使用的电话终端。键桥通讯为用户提供有种类丰富的调度终端，包含：语音终端、视频终端、移动终端、车载终端；还可通过网关设备接入普通电话作为调度终端；通过无线网关与既有无线对讲终端对接。调度话机专业的调度型SIP电话，缺省包含调度终端功能。单兵调度终端单兵调度终端可以将现场图像、语音、数据等信息通过数字单兵的形式采集，通过无线网络实时、连续、高质量的传输到现场通信车，并上传到各类指挥调度中心，极大的提高了各个行业对各种突发和重大事件的快速反应能力和总体控制能力，是一种能够满足集中管理、快速部署、高效指挥的现代化调度终...
