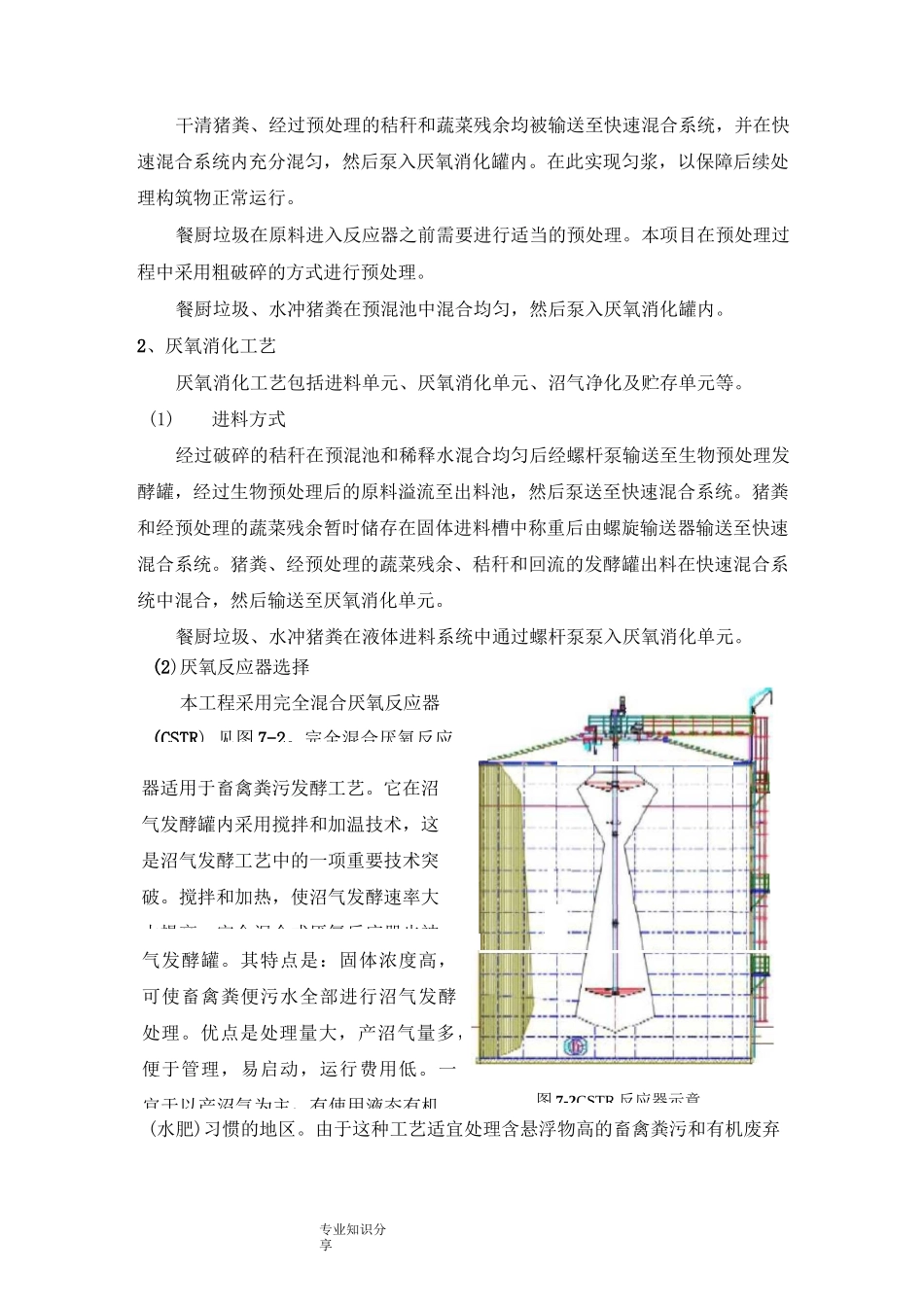

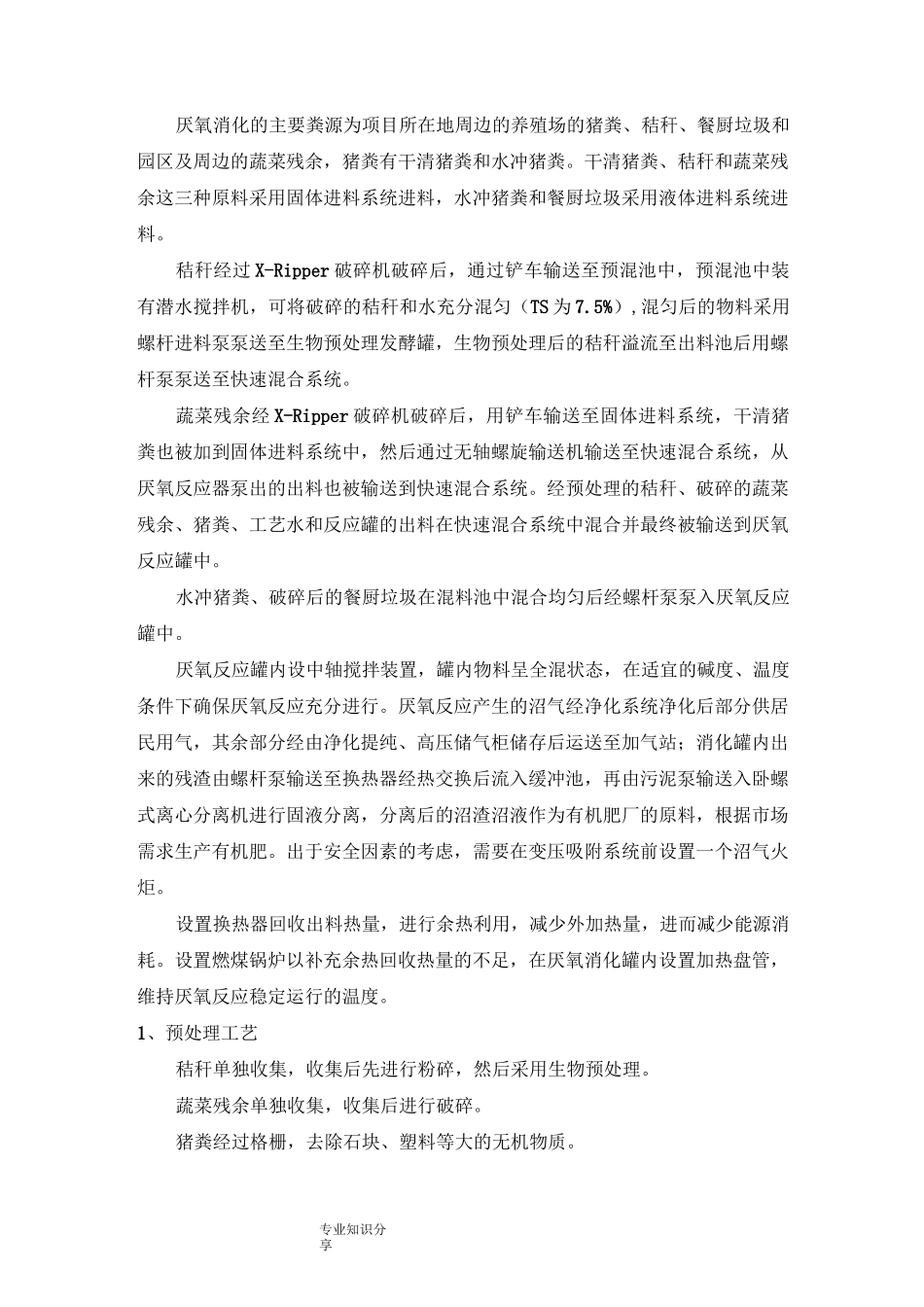

专业知识分享沼气生产工艺流程二、工艺流程简述专业知识分享厌氧消化的主要粪源为项目所在地周边的养殖场的猪粪、秸秆、餐厨垃圾和园区及周边的蔬菜残余，猪粪有干清猪粪和水冲猪粪。干清猪粪、秸秆和蔬菜残余这三种原料采用固体进料系统进料，水冲猪粪和餐厨垃圾采用液体进料系统进料。秸秆经过X-Ripper破碎机破碎后，通过铲车输送至预混池中，预混池中装有潜水搅拌机，可将破碎的秸秆和水充分混匀（TS为7.5%）,混匀后的物料采用螺杆进料泵泵送至生物预处理发酵罐，生物预处理后的秸秆溢流至出料池后用螺杆泵泵送至快速混合系统。蔬菜残余经X-Ripper破碎机破碎后，用铲车输送至固体进料系统，干清猪粪也被加到固体进料系统中，然后通过无轴螺旋输送机输送至快速混合系统，从厌氧反应器泵出的出料也被输送到快速混合系统。经预处理的秸秆、破碎的蔬菜残余、猪粪、工艺水和反应罐的出料在快速混合系统中混合并最终被输送到厌氧反应罐中。水冲猪粪、破碎后的餐厨垃圾在混料池中混合均匀后经螺杆泵泵入厌氧反应罐中。厌氧反应罐内设中轴搅拌装置，罐内物料呈全混状态，在适宜的碱度、温度条件下确保厌氧反应充分进行。厌氧反应产生的沼气经净化系统净化后部分供居民用气，其余部分经由净化提纯、高压储气柜储存后运送至加气站；消化罐内出来的残渣由螺杆泵输送至换热器经热交换后流入缓冲池，再由污泥泵输送入卧螺式离心分离机进行固液分离，分离后的沼渣沼液作为有机肥厂的原料，根据市场需求生产有机肥。出于安全因素的考虑，需要在变压吸附系统前设置一个沼气火炬。设置换热器回收出料热量，进行余热利用，减少外加热量，进而减少能源消耗。设置燃煤锅炉以补充余热回收热量的不足，在厌氧消化罐内设置加热盘管，维持厌氧反应稳定运行的温度。1、预处理工艺秸秆单独收集，收集后先进行粉碎，然后采用生物预处理。蔬菜残余单独收集，收集后进行破碎。猪粪经过格栅，去除石块、塑料等大的无机物质。(2)厌氧反应器选择本工程采用完全混合厌氧反应器(CSTR),见图7-2。完全混合厌氧反应器适用于畜禽粪污发酵工艺。它在沼气发酵罐内采用搅拌和加温技术，这是沼气发酵工艺中的一项重要技术突破。搅拌和加热，使沼气发酵速率大大提高，完全混合式厌氧反应器也被气发酵罐。其特点是：固体浓度高，可使畜禽粪便污水全部进行沼气发酵处理。优点是处理量大，产沼气量多，便于管理，易启动，运行费用低。一宜于以产沼气为主，有使用液态有机专业知识分享干清猪粪、经过预处理的秸秆和蔬菜残余均被输送至快速混合系统，并在快速混合系统内充分混匀，然后泵入厌氧消化罐内。在此实现匀浆，以保障后续处理构筑物正常运行。餐厨垃圾在原料进入反应器之前需要进行适当的预处理。本项目在预处理过程中采用粗破碎的方式进行预处理。餐厨垃圾、水冲猪粪在预混池中混合均匀，然后泵入厌氧消化罐内。2、厌氧消化工艺厌氧消化工艺包括进料单元、厌氧消化单元、沼气净化及贮存单元等。(1)进料方式经过破碎的秸秆在预混池和稀释水混合均匀后经螺杆泵输送至生物预处理发酵罐，经过生物预处理后的原料溢流至出料池，然后泵送至快速混合系统。猪粪和经预处理的蔬菜残余暂时储存在固体进料槽中称重后由螺旋输送器输送至快速混合系统。猪粪、经预处理的蔬菜残余、秸秆和回流的发酵罐出料在快速混合系统中混合，然后输送至厌氧消化单元。餐厨垃圾、水冲猪粪在液体进料系统中通过螺杆泵泵入厌氧消化单元。(水肥)习惯的地区。由于这种工艺适宜处理含悬浮物高的畜禽粪污和有机废弃图7-2CSTR反应器示意专业知识分享物，具有其他高效沼气发酵工艺无可比拟的优点，现在欧洲等沼气工程发达地区广泛采用。选择完全混合厌氧反应器（CSTR）有利于节省投资；较长的水力停留时间也有利于混合粪污充分分解与消化，沼气的产量相对稳定，并且更有利于项目的顺利实施与运行管理。（3）厌氧消化罐配置每座厌氧反应器内设置中轴搅拌器，使进料均匀分布并充分与厌氧微生物接触，并使厌氧消化罐内料液温度均匀，有利于提高产气率。罐内设加热盘管，维持厌氧反应所需的稳定的温度环境。反应器底部设出料系统，通过凸轮转子泵打入换热器后进...
