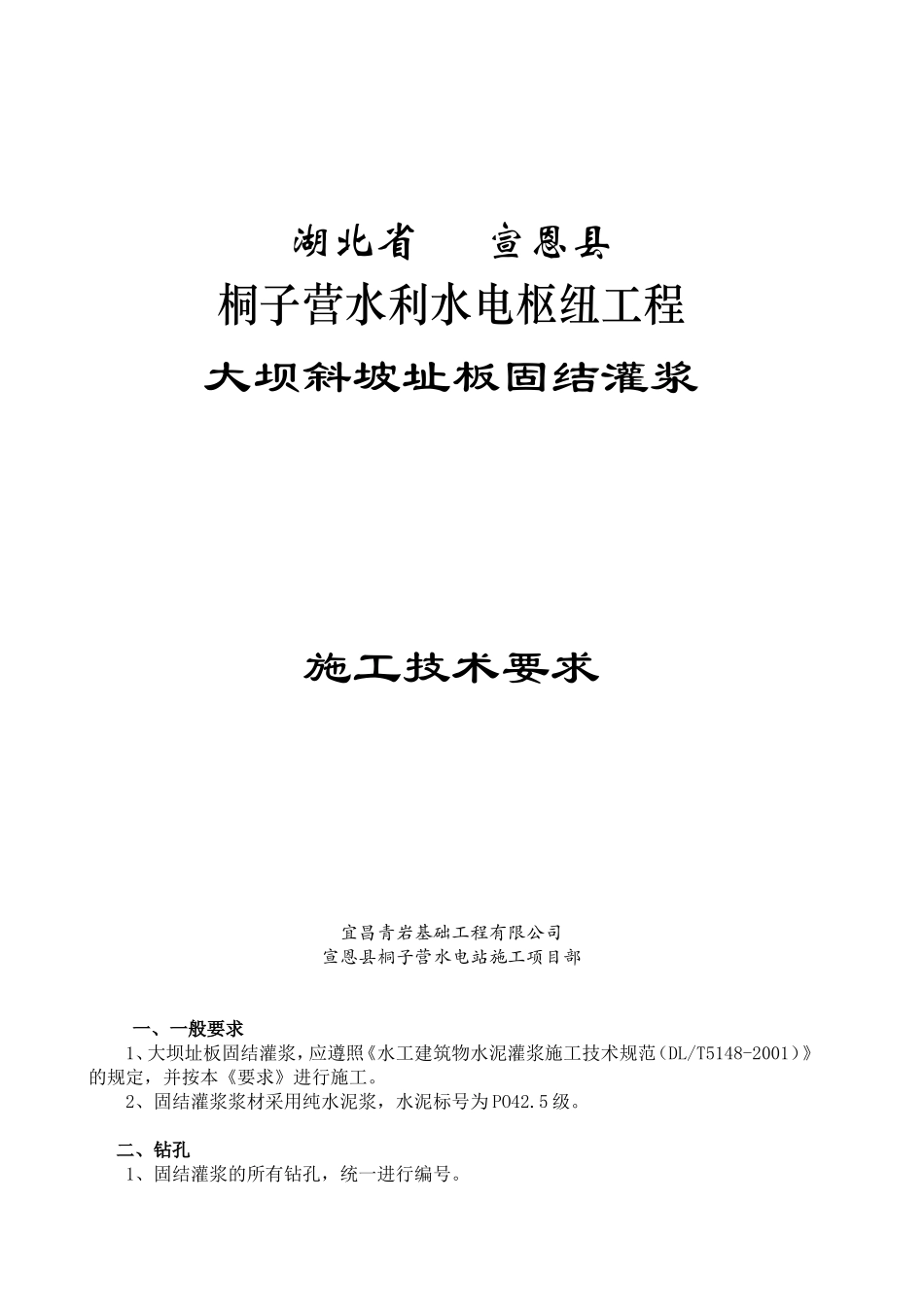

湖北省宣恩县桐子营水利水电枢纽工程大坝斜坡址板固结灌浆施工技术要求宜昌青岩基础工程有限公司宣恩县桐子营水电站施工项目部一、一般要求1、大坝址板固结灌浆，应遵照《水工建筑物水泥灌浆施工技术规范（DL/T5148-2001）》的规定，并按本《要求》进行施工。2、固结灌浆浆材采用纯水泥浆，水泥标号为PO42.5级。二、钻孔1、固结灌浆的所有钻孔，统一进行编号。灌孔编号由部位、灌浆排序、灌浆类型、孔号、孔序组成，“YXAG-1-Ⅰ”表示：右岸“Y”斜坡“X”A排“A”固结“G”灌浆1号孔，孔序为“Ⅰ”序，，其余类推。2、开孔位置和终孔深与设计的偏差不应超过20cm。3、钻孔孔径采用小口径，孔径不小于φ50mm。4、固结灌浆孔为垂直孔，钻孔不测孔斜，但要求其顶角偏差不得超过20，施工中要严格校准钻机立轴的垂直度。5、钻孔时应详细记录混凝土厚度、掉钻、掉块、破碎、涌水、漏水、回水颜色等情况，作为分析钻灌区情况、采取相应措施的依据，并须在灌浆成果表中反映。三、冲孔及压水试验灌浆前应进行孔壁冲洗（冲孔）和裂隙冲洗（洗缝），直至回水澄清延续10min为止，冲洗（一）冲孔要求打涝干净孔内岩粉等杂物，实测孔深，孔内残留物厚度不大于20cm，大流量清水敞开孔口冲洗，直至回水澄清后持续10min为止。(三)压水试验1、选择有代表性的灌浆孔进行灌前压水试验，压水试验的孔段不小于总孔数的10%。2、压水试验压力采用该孔段灌浆压力的80%。3、压水试验吸水量的稳定标准为：将压力调到规定数值并保持稳定后，每5min测一次，连续四次测读压入流量，当测试成果符合下列标准之一时，试验工作即可结束，并以最终测读流量作为计算流量。（1）最大值与最小值之差小于最终值的10%。（2）四次测读流量均小于1.0L/min。四、灌浆（一）对灌浆材料的要求1、灌浆采用普通硅酸盐水泥，不宜采用矿渣硅酸盐水泥，水泥标号应不低于42.5MPa，其细度要求为：通过70μm标准筛的筛余量应小于2%，水泥应保持新鲜，受潮结块者不得使用。2、灌浆过程中若发生意外，说明局部区域水泥灌浆效果不好时，应分析原因，制定对策共同研选合适浆材。（二）灌浆方式1、采用孔内循环法进行固结灌浆，射浆管距孔底不宜大于0.5m，接触段灌浆时，灌浆塞应阻塞在岩面以上0.2m处。2、采用全孔一次钻灌。（三）灌浆压力及压力控制1、灌浆压力：Ⅰ序孔为0.2Mpa，Ⅱ序孔使其情况可升至0.3Mpa，2、如遇承压水，应考虑承压水头的影响，适当提高灌浆压力以保证灌浆质量。3、对灌浆压力的控制，应结合受灌区地质条件和透水性、吸浆率，浆液稠度及其变换一同考虑。一般，当吸浆率较小时，应灌稀浆，在较短时间内达到规定压力，吸浆率较大时，应灌浓浆，稍缓慢地升到规定压力。若预估在规定压力下的单位吸浆量不超过30L/min，且地质等条件允许，可优先采用“一次升压法”，但当规定压力下的吸浆量超过30L/min，或因地质等条件不允许时，则应2采用“分级（二至三级）升压法”控制灌浆压力。作为控制降级或升级的单位吸浆量的上、下限值，单位吸浆量的上、下限值初拟为50L/min和30L/min。两种升压法的适用部位，分级数及级差、“上、下限值”等具体事宜，待现场进一步共同商定和调整。4、孔口回浆管上均应安装压力表，压力表的压力峰值均应测记，压力的控制和调整，应以回浆管压力表压力为准，但当孔内吸浆量较大暂无回浆时，则以进浆管压力调控灌浆压力，严防因超压导致抬动破坏。5、建议在压力表下装设皮囊式乳浆防止器，防止浆液堵塞表体失灵。（四）浆液变换1、灌浆浆液浓度，应由稀到浓，逐级改变，浆液的水灰重量比，建议采用2∶1、1∶1、0.8∶1、0.5:1四个比级，开灌水灰比一般采用2∶1。2、灌浆的时候，当灌浆压力保持不变，吸浆量均匀减少，或当吸浆量不变，压力均匀升高而未超过规定压力时，灌注工作应持续下去，不应改变水灰比。3、下列变浆标准供施工参考：（1）当某级浆液的灌入量已达300L以上，而灌浆压力和单位吸浆量均无改变；或当灌入量已达400L以上，而单位吸浆量仍大于其“起始单位吸浆量”的3/4时，应变浓一级灌注。（2）一般不要越级变浆灌注，但当单位吸浆量大于30～40L/min时，可视具体情况越级变浓。（五）...
